2015 OPEL MOKKA Uporabniški priročnik

Prostori za spravljanje63
3.Obe zračnici obeh koles zavarujte
v pritrdilnih vodilih z jermeni.
4. Preverite, ali sta kolesi dobro pritrjeni.Svarilo
Zagotovite, da je odmik medkolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Pritrditev adapterja
V primeru prevažanja več kot enega
dvokolesa je treba pritrditi adapter.
1. Namestite adapter na nosilec na zadku vozila, kot kaže slika.
2. Obrnite ročico ( 1) naprej in jo
držite, nato pa spustite adapter
( 2 ) v zadnjem delu.
3. Spustite ročico in preverite, ali je adapter trdno zavarovan.
4. Napeljite trak, ki je pritrjen na adapterju, pod ročico, kadar
preklapljate nosilec na zadku
vozila. Pritrdite trak.
Pritrditev nadaljnjih koles
Pritrditev nadaljnjih koles poteka
podobno kot pritrditev prvega kolesa.
Pri tem upoštevajte naslednje
dodatne korake:
1. Pred nameščanjem kolesa po potrebi preklopite podpore za
naslednje kolo.
2. Pred namestitvijo kolesa obrnite pedala v ustrezen položaj za
pritrditev.

64Prostori za spravljanje
3. Na nosilec na zadku vozilanalagajte kolesa tako, da so le-ta
med seboj poravnana v
nasprotnih smereh.
4. Vsako nadaljnje kolo poravnajte s
predhodno nameščenim
kolesom. Pesta naloženih koles
ne smejo biti v medsebojnem
stiku.
5. Pritrdite kolesa s pritrdilnimi konzolami in povežite držala popostopku, ki je opisan za prvo
kolo. Pritrdilne konzole naj bodo
pritrjene vzporedno.
Za pritrditev drugega kolesa na
nosilec uporabite dolgo pritrdilno
konzolo.
Za pritrditev tretjega kolesa na
nosilec uporabite kratko dodatno
pritrdilno konzolo. Pritrdilno
konzolo morate pritrditi med
okviroma drugega in tretjega
kolesa.
6. Obe kolesi tretjega dvokolesa dodatno pritrdite na podpore za
koles z napenjalnimi trakovi.
Za večjo vidnost je priporočljivo
pritrditi opozorilni znak na zadnje
kolo.
Preklop nosilca na zadku vozila nazaj Za dostop do prtljažnika lahko nosilec
na zadku vozila preklopite nazaj.

Prostori za spravljanje65
■ Brez pritrjenega adapterja:
Za sprostitev potisnite ročico (1) in
jo držite.
Za preklop nosilca na zadku vozila
potisnite nosilec ( 2) nazaj.
■ S pritrjenim adapterjem:
9 Opozorilo
Pri izvleku nosilca na zadku vozila
bodite zelo previdni, saj se le-ta
nagne nazaj. Nevarnost poškodb!
Primite okvir ( 1) zadnjega kolesa v
vrsti z eno roko in povlecite zanko
( 2 ), da se sprosti.
Primite zadnje kolo v vrsti z obema
rokama in preklopite nosilec na
zadku vozila nazaj.
Pri nazaj preklopljenem nosilcu na
zadku vozila se za boljšo vidljivost
prižgejo zadnje luči vozila.
9 Opozorilo
Pri ponovnem zlaganju nosilca na
zadku vozila se prepričajte, da je
sistem zanesljivo zaskočen.
Odstranjevanje koles
Popustite jermena na obeh
zračnicah.
Sprostite gumb z vrtenjem v nasprotni
smeri urnega kazalca in odstranite
pritrdilne konzole.
Odstranitev adapterja
Adapter odstranite, preden odstranite zadnje kolo z nosilca na zadku vozila.
1. Zložite podpore za kolesa.
2. Odpnite trak.

66Prostori za spravljanje
3. Obrnite ročico (1) naprej in jo
držite.
4. Dvignite adapter ( 2) v zadnjem
delu in ga odstranite.
Razstavljanje nosilca za kolo
Obrnite objemko na stran ( 1) in
izvlecite varovalni zatič. Odstranite
zgornji del držala ( 2).
Ponovno namestite držalo ( 1).
Vstavite varovalni zatič in obrnite
objemko na stran ( 2).

Prostori za spravljanje67
Razporedite pritrdilne konzole, kot je
prikazano na sliki.
Obrnite ročaj ( 1) na stran, da se
sprosti, in dvignite nosilec ( 2).
Preklopite nosilec nazaj, nato ga
potisnite naprej do naslona ( 1).
Pritisnite nosilec v zadnjem delu
navzdol ( 2).
Zložite podporo za kolesa
Zložite podporo za kolesa. Pritrdite
trak.
Skrbno pospravite tračna držala.
Odklepanje nosilca na zadku vozila
Obrnite obe vpenjalni ročici
navznoter, kolikor je mogoče. Pritrdite trak.
Zlaganje zadnjih luči
Odstranite oba vijaka. Izvlecite
zadnje luči iz držala in jih obrnite naprej.
Potisnite zadnje luči v držalo in
ponovno privijte vijaka za pritrditev
luči.
Zlaganje držala registrske tablice
Dvignite držalo registrske tablice in
ga preklopite navznoter.
Zlaganje in pospravljanje zadnjega
nosilcaSvarilo
Preverite, ali so vsi sklopljivi deli,
npr. podpore za kolesa in pritrdilne konzole, natančno zloženi.
Drugače se utegne nosilec na
zadku vozila pri naslednjem
izvleku poškodovati.

68Prostori za spravljanje
Povlecite zaklepni vzvod navzgor.
Sistem rahlo dvignite in ga potisnite v odbijač, da se zaskoči.
Vrnite sprostilno ročico v prvotni
položaj.
9 Opozorilo
Če sistema ne morete pravilno
montirati, poiščite servisno
delavnico.
Prtljažnik
Povečanje prtljažnikaSvarilo
Preden prepognete sedežno klop, jo najprej položite dol.
Če tega ne upoštevate, se lahko
sedežna klop poškoduje.
1. Potisnite vzglavnike navzdol s pritiskom sponke.
Opomba
Sprednji sedež pomaknite naprej,
njegovo naslonjalo pa v pokončni
položaj, da boste imeli dovolj
prostora za premik sedežne klopi.2. Povlecite trak pod blazino sedeža
in le-to obrnite navzdol.

Prostori za spravljanje69
3. Potegnite sprostilno ročico nazgornji strani naslonjala zadnjega
sedeža.
4. Preklopite naslonjalo sedeža naprej in navzdol.
5. Vstavite varnostna pasovazadnjih stranskih sedežev v vodili.
Za vrnitev naslonjala sedeža v
izhodiščni položaj izvlecite varnostni
pas iz vodil in dvignite naslonjalo.
Potisnite naslonjalo trdno v izbran
položaj.
9 Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta zanesljivo
zapahnjena. Če tega ne
upoštevate, utegne v primeru
silovitega zaviranja ali trka priti do
telesnih poškodb ali škode na
vozilu zaradi preobtežbe.
Pazite, da ne priprete varnostnih
pasov.
Sredinski varnostni pas na zadnji
klopi lahko zablokira, ko dvignete
naslonjalo. V tem primeru spustite
pas nazaj do konca in ponovite
postopek.
Če je varnostni pas še vedno
blokiran, obrnite blazino sedeža
navzdol in poskusite znova.
Za vrnitev blazine sedežne klopi
premaknite zadnji del sedežne
blazine v prvotni položaj. Pri tem
pazite, da zaklepi varnostnih pasov
niso zviti ali zataknjeni pod blazino.
Nato potisnite sprednji del sedežne
blazine navzdol, da se zaskoči.
Svarilo
Pri vračanju naslonjala v
pokončen položaj potisnite
zaklepe in varnostne pasove med

70Prostori za spravljanjenaslonjalo in sedežno blazino.
Pazite, da se zaklepi in varnostni
pasovi ne zataknejo pod sedežno
blazino.
Varnostni pasovi naj bodo na
ustreznem mestu in ne smejo biti
zviti ali zataknjeni pod
naslonjalom.

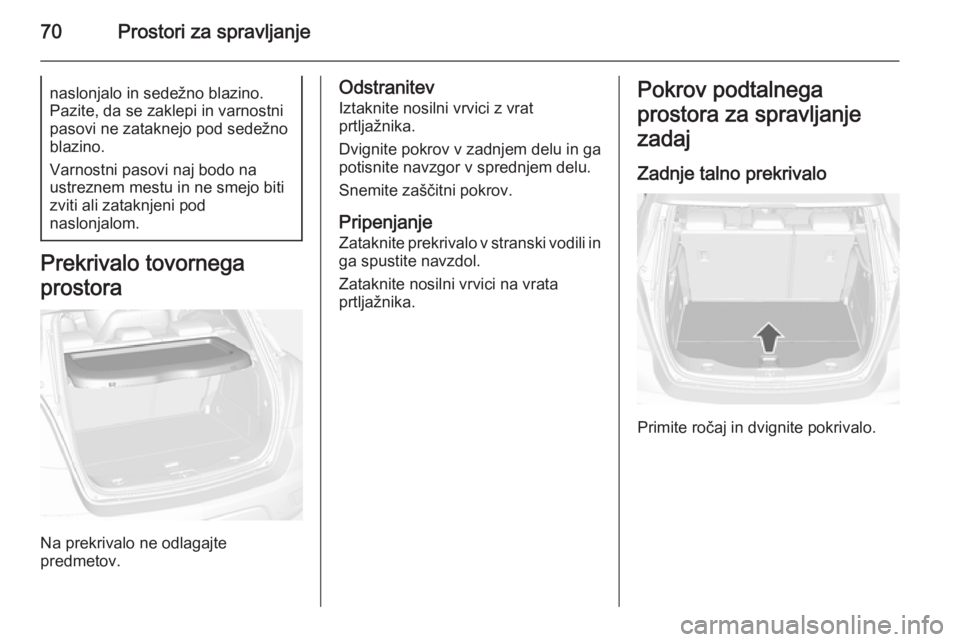

Prekrivalo tovornega
prostora
Na prekrivalo ne odlagajte
predmetov.
Odstranitev
Iztaknite nosilni vrvici z vrat
prtljažnika.
Dvignite pokrov v zadnjem delu in ga
potisnite navzgor v sprednjem delu.
Snemite zaščitni pokrov.
Pripenjanje Zataknite prekrivalo v stranski vodili inga spustite navzdol.
Zataknite nosilni vrvici na vrata
prtljažnika.Pokrov podtalnega
prostora za spravljanje
zadaj
Zadnje talno prekrivalo
Primite ročaj in dvignite pokrivalo.
