2015 OPEL MOKKA Uporabniški priročnik

Nega vozila175
4. Novo žarnico vstavite v žaromettako, da se jezička ujemata z
odprtinama na žarometu.
5. Namestite sestav žarometa.
6. Pripnite zaščitni pokrov žarometa na svoje mesto.
Meglenke
Žarnice dajte zamenjati v servisu.
Prednji smerniki
1. Obrnite nosilec žarnice v nasprotni smeri urnega kazalca in
ga sprostite.
2. Žarnico rahlo pritisnite v nosilec, jo obrnite na levo in izvlecite ter
vstavite novo žarnico.
3. Nosilec z žarnico vstavite v žaromet in ga obrnite v smer
urinega kazalca, da se zatakne.
Zadnje luči
Leva stran
1. Odstranite oba pokrova in odvijte vijake. Odstranite oblogo.

176Nega vozila
2. Snemite zaščitni pokrov.
Desna stran
1. Odstranite pokrivalo predala in komplet za popravilo pnevmatik.
2. Snemite zaščitni pokrov.
3. Zadnja/zavorna luč (1)
Smernik (2)
Vzvratna luč (3)
4. Izvlecite nosilec z žarnico. Izvlecite žarnico in vstavite novo.
5. Nosilec žarnice vstavite nazaj v sestav zadnje luči. Ohišje luči
pravilno namestite na svoje mesto
na karoseriji in privijte. Zaprite in
pritrdite pokrova.
6. Vključite kontakt in preverite delovanje luči.

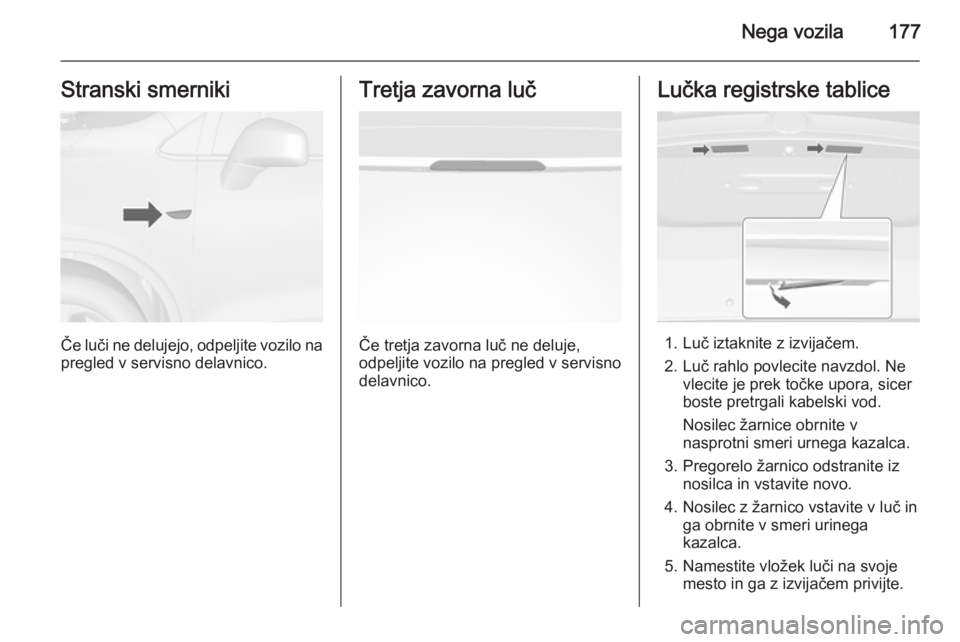

Nega vozila177Stranski smerniki
Če luči ne delujejo, odpeljite vozilo na
pregled v servisno delavnico.
Tretja zavorna luč
Če tretja zavorna luč ne deluje,
odpeljite vozilo na pregled v servisno
delavnico.
Lučka registrske tablice
1. Luč iztaknite z izvijačem.
2. Luč rahlo povlecite navzdol. Ne vlecite je prek točke upora, sicer
boste pretrgali kabelski vod.
Nosilec žarnice obrnite v
nasprotni smeri urnega kazalca.
3. Pregorelo žarnico odstranite iz nosilca in vstavite novo.
4. Nosilec z žarnico vstavite v luč in ga obrnite v smeri urinega
kazalca.
5. Namestite vložek luči na svoje mesto in ga z izvijačem privijte.

178Nega vozilaNotranje luči
Osvetlitev potniškega prostora 1. Za odstranitev iztaknite nasprotno
stran stikala za luči s ploščatim
izvijačem.
2. Izvlecite žarnico.
3. Vstavite novo žarnico.
4. Montirajte žaromet na svoje mesto.
Osvetlitev tovornega prostora
1. Luč iztaknite z izvijačem.
2. Odstranite žarnico.
3. Vstavite novo žarnico.
4. Vstavite luč.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V škatli nad pozitivnim polom
akumulatorja je nekaj glavnih
varovalk. Po potrebi jih dajte
zamenjati v servisni delavnici.
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

Nega vozila179

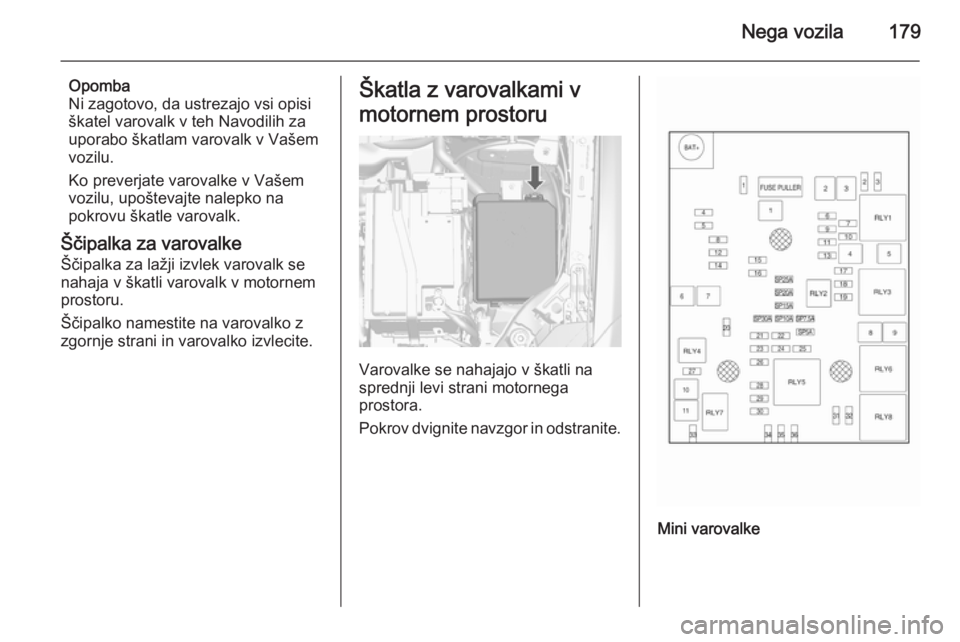

Opomba
Ni zagotovo, da ustrezajo vsi opisi
škatel varovalk v teh Navodilih za
uporabo škatlam varovalk v Vašem
vozilu.
Ko preverjate varovalke v Vašem
vozilu, upoštevajte nalepko na
pokrovu škatle varovalk.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Pokrov dvignite navzgor in odstranite.
Mini varovalke

180Nega vozila
Št.Tokokrog1Sončna streha2Zunanja ogledala3–4–5Krmilni modul električne zavore6Senzor inteligentnega akumula‐
torja7–8Krmilni modul avtomatskega
menjalnika9Krmilni modul karoserije10Uravnavanje žarometov11Brisalec zadnjega stekla12Ogrevano zadnje steklo13Nastavni člen žarometa (levi)14Ogrevana zunanja ogledala15–16Ogrevanje sedežaŠt.Tokokrog17Krmilni modul avtomatskega
menjalnika18Motorni računalnik19Črpalka za gorivo20–21Ventilator za hlajenje22–23Vžigalna tuljava, krmilni modul
motorja24Črpalka naprave za pranje25Nastavni člen žarometa (desni)26Motorni računalnik27–28Motorni računalnik29Motorni računalnik30Izpušni sistem31Leva dolga luč32Desna dolga luč33Motorni računalnikŠt.Tokokrog34Hupa35Klimatizacija, klimatska naprava36Sprednja meglenka
Varovalke vrste J
Št.Tokokrog1Krmilni modul električne zavore2Sprednji brisalec3Motorni računalnik4Motorni računalnik5–6Grelnik goriva7–8Ventilator za hlajenje9Ventilator za hlajenje10Krmilni modul motorja, žarilna
svečka11Zaganjač

Nega vozila181Škatla z varovalkami na
armaturni plošči
Notranje varovalke so na voznikovi
spodnji strani armaturne plošče.
Za dostop do varovalk odstranite predal.
Predal odstranite tako, da ga odprete in izvlečete.
Mini varovalke
Št.Tokokrog1Krmilni modul karoserije2Krmilni modul karoserije3Krmilni modul karoserije4Krmilni modul karoserije5Krmilni modul karoserije6Krmilni modul karoserije7Krmilni modul karoserije8Krmilni modul karoserije9Zaklepi vrat10Varnostni diagnostični modul11Zaklepi vrat12Ogrevanje, prezračevanje,
hlajenje13Vrata prtljažnika14Parkirni pomočnik15Opozarjanje o menjavi voznega
pasu, notranje ogledalo16Prilagodljivi žarometi17Električno pomično okno, voznik

182Nega vozila
Št.Tokokrog18Senzor za dež19Rezerva20Volan21Krmilni modul avtomatskega
menjalnika22Vžigalnik23Rezerva24Rezerva25Rezerva26Zaslon27Instrumentna plošča28Prilagodljivi žarometi29Rezerva30Rezerva31Instrumentna plošča32Infotainment, dodatno, elek‐
trična vtičnica33Zaslon, Infotainment sistem34Onstar UHP/DABVarovalke S/BŠt.Tokokrog01Rezerva02Rezerva03Električno pomična okna,
spredaj04Električno pomična okna, zadaj05Logistični način06Rezerva07Rezerva08RezervaŠkatla z varovalkami v
prtljažniku
Nameščena je na levi strani
prtljažnika.
Za dostop do varovalk odstranite pokrov.
