2015 OPEL MOKKA Manual de Instrucciones (in Spanish)

Cuidado del vehículo183
4.Cuando monte la nueva bombilla,
inserte las lengüetas en los reba‐ jes del reflector.
5. Vuelva a montar el faro.
6. Coloque la tapa protectora del faro en su posición y ciérrela.
Luces antiniebla
Haga cambiar las bombillas en un ta‐ ller.
Intermitentes delanteros
1. Gire el portalámparas en sentido antihorario y desenclávelo.
2. Presione ligeramente la bombillaen el casquillo, gírela en sentido
antihorario, sáquela y sustituya la
bombilla.
3. Inserte el portalámparas en el re‐ flector y gírelo en sentido horario
para enclavarlo.
Luces traseras
Lado izquierdo
1. Desmonte las dos tapas y desen‐
rosque los tornillos. Desmonte el
panel.

184Cuidado del vehículo
2. Desmonte la tapa.
Lado derecho
1. Desmonte la tapa del portaobje‐ tos y el juego de reparación de
neumáticos.
2. Desmonte la tapa.
3. Luz trasera / de freno (1)
Intermitente (2)
Luz de marcha atrás (3)
4. Desmonte el portalámparas. Des‐
monte y sustituya la bombilla.
5. Inserte el portalámparas en el grupo óptico trasero. Monte el
grupo óptico trasero en la carro‐
cería y apriete. Cierre y enclave
las tapas.
6. Conecte el encendido, encienda y
compruebe todas las luces.

Cuidado del vehículo185Intermitentes laterales
Si las luces no funcionan, haga que
las revisen en un taller.
Tercera luz de freno
Si la tercera luz de freno no funciona, haga que la revisen en un taller.
Luz de la matrícula
1. Extraiga la lámpara haciendo pa‐ lanca con un destornillador.
2. Extraiga la caja de la bombilla ha‐
cia abajo, sin tirar del cable.
Gire el portalámparas en sentido
antihorario para desenclavarlo.
3. Desmonte la bombilla del porta‐ lámparas y sustituya la bombilla.
4. Inserte el portalámparas en la caja y gírelo en sentido horario.
5. Inserte la caja de la bombilla y fí‐ jela usando un destornillador.

186Cuidado del vehículoLuces interiores
Luces de cortesía 1. Para desmontarla, utilice un des‐ tornillador de punta plana y haga
palanca en el lado contrario al del interruptor.
2. Desmonte la bombilla.
3. Sustituya la bombilla.
4. Vuelva a montar el grupo óptico.
Luz del compartimento de carga1. Extraiga la lámpara haciendo pa‐ lanca con un destornillador.
2. Desmonte la bombilla.
3. Inserte la bombilla nueva.
4. Monte la lámpara.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
En una caja, encima del borne posi‐
tivo de la batería, hay algunos fusi‐
bles principales. Si fuera necesario,
hágalos cambiar en un taller.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido. No
sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.

Cuidado del vehículo187
Nota
Es posible que no todas las descrip‐
ciones de las cajas de fusibles en el
manual sean aplicables a su
vehículo.
Cuando compruebe la caja de fusi‐ bles, consulte la etiqueta de la
misma.
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.Caja de fusibles del
compartimento del motor
La caja de fusibles está en el com‐
partimento del motor.
Desenclave la tapa, levántela y retí‐
rela.
Minifusibles

188Cuidado del vehículo
N.ºCircuito1Techo solar2Retrovisores exteriores3–4–5Módulo de control del freno eléc‐
trico6Sensor inteligente de la batería7–8Módulo de control del cambio9Módulo de control de la carro‐
cería10Nivelación de los faros11Limpialuneta trasero12Luneta térmica trasera13Actuador del faro (lado
izquierdo)14Retrovisores exteriores
térmicosN.ºCircuito15–16Calefacción de asiento17Módulo de control del cambio18Módulo de control del motor19Bomba de combustible20–21Ventilador de refrigeración22–23Bobina de encendido, módulo
de control del motor24Bomba del lavaparabrisas25Actuador del faro (lado derecho)26Módulo de control del motor27–28Módulo de control del motor29Módulo de control del motor30Sistema de escapeN.ºCircuito31Luz de carretera izquierda32Luz de carretera derecha33Módulo de control del motor34Bocina35Climatizador, aire acondicio‐
nado36Faros antiniebla
Fusibles J-Case
N.ºCircuito1Módulo de control del freno eléc‐
trico2Limpiaparabrisas3Módulo de control del motor4Módulo de control del motor5–6Calentador de combustible7–

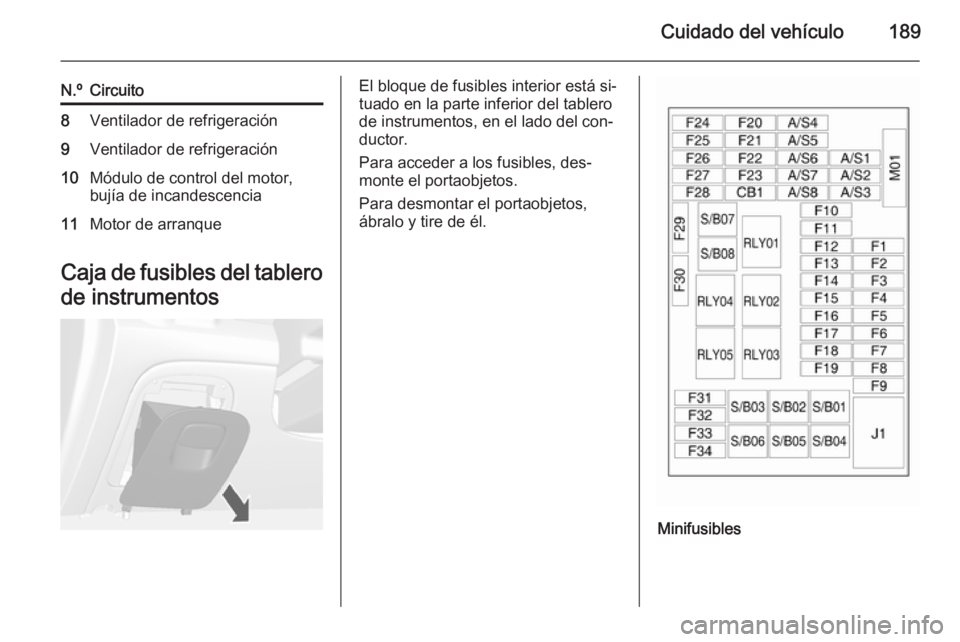

Cuidado del vehículo189
N.ºCircuito8Ventilador de refrigeración9Ventilador de refrigeración10Módulo de control del motor,
bujía de incandescencia11Motor de arranque
Caja de fusibles del tablero
de instrumentos
El bloque de fusibles interior está si‐
tuado en la parte inferior del tablero
de instrumentos, en el lado del con‐
ductor.
Para acceder a los fusibles, des‐
monte el portaobjetos.
Para desmontar el portaobjetos,
ábralo y tire de él.
Minifusibles

190Cuidado del vehículo
N.ºCircuito1Módulo de control de la carro‐
cería2Módulo de control de la carro‐
cería3Módulo de control de la carro‐
cería4Módulo de control de la carro‐
cería5Módulo de control de la carro‐
cería6Módulo de control de la carro‐
cería7Módulo de control de la carro‐
cería8Módulo de control de la carro‐
cería9Cerraduras de las puertas10Módulo de diagnosis de segu‐
ridad11Cerraduras de las puertasN.ºCircuito12Climatización13Portón trasero14Asistente de aparcamiento15Aviso de cambio de carril, retro‐
visor interior16Sistema de faros adaptativos17Elevalunas eléctrico del
conductor18Sensor de lluvia19Repuesto20Volante21Módulo de control del cambio22Encendedor de cigarrillos23Repuesto24Repuesto25Repuesto26PantallaN.ºCircuito27Cuadro de instrumentos28Sistema de faros adaptativos29Repuesto30Repuesto31Cuadro de instrumentos32Sistema de infoentretenimiento,
toma de corriente auxiliar33Pantalla, sistema de infoentrete‐
nimiento34Onstar UHP/DAB
Fusibles S/B
N.ºCircuito01Repuesto02Repuesto03Elevalunas eléctricos delan‐
teros04Elevalunas eléctricos traseros
