2015 OPEL MERIVA Uporabniški priročnik

Prostori za spravljanje63
Odstranljivo držalo za pijačoDržalo za pijačo lahko namestite na
spodnje ali zgornje vodilo v sredinski
konzoli.
Pred uporabo preklopite okvir iz
prvotnega položaja.
Opomba
Če je v spodnjem vodilu zataknjeno držalo za pijačo in v zgornjem vodilu naslon za roko, mora biti okvir
preklopljen nazaj v izhodiščnem
(prvotnem) položaju še pred
pomikanjem kateregakoli izmed
delov. Sicer se lahko držalo za
pijačo in naslon za roko poškodujeta
pri pomikanju enega nad drugim.
Naslon za roko 3 39.
Vstavljanje držala za pijačo
Pritisnite gumba na sprednjem in
zadnjem delu ter vstavite vodilna
zatiča v spodnji vodili. Sprednji gumb je potrebno pritisniti močneje.
Sprostite gumba in pomaknite držalo za pijačo, da se slišno zaskoči.
Opomba
Namestite držalo za pijačo v smeri,
ki je prikazana na sliki. V
nasprotnem držalo za pijačo morda
ne bo pravilno pritrjeno.
Pomikanje držala za pijačo
Rahlo pritisnite sprednji gumb in
pomaknite držalo v želeni položaj.
Sprostite gumb in pomaknite držalo za pijačo, da se slišno zaskoči.
Odstranjevanje držala za pijačo
Pritisnite gumb spredaj in zadaj ter
odstranite držalo za pijačo. Sprednji
gumb je potrebno pritisniti močneje.

64Prostori za spravljanje
Držalo za pijačo na adapterjunaslona za roko
Še eno držalo za pijačo je vgrajeno v
adapterju naslona za roko na
zadnjem sredinskem sedežu.
Adapter naslona za roko 3 43.
Sprednji shranjevalni
prostori
Prostor za spravljanje se nahaja
poleg volanskega obroča.
Predal pod sedežem
S prijemom izdolbljenega robu
privzdignite predal in ga povlecite
naprej. Maksimalna nosilnost: 3 kg.
Zapiranje predala: potisnite ga pod
sedež, da se zatakne.
Prostor za spravljanje v
naslonu za roko
Prostor za spravljanje v
snemljivem naslonu za roko
Potisnite gumb in preklopite pokrov
naslona navzgor. V naslonu je prostor
za spravljanje.
Naslon za roko lahko namestite tudi
na preklopljen zadnji sredinski sedež
3 43.

Prostori za spravljanje65Nosilec na zadku vozila
Zadnji nosilec (Flex-Fix sistem)
omogoča nameščanje dveh koles na raztegljiv nosilec, ki je integriran v dnu
vozila. Prevoz drugih stvari ni
priporočljiv.
Največja dovoljena obtežba nosilca
na zadku vozila je 40 kg. Največja
dovoljena obtežba nosilca na kolo je
20 kg.
Če zadnjega nosilca ne potrebujete,
ga potisnite nazaj pod dno vozila.
Med prevozom koles ne sme biti na
njih nobenih nezavarovanih
predmetov.
Svarilo
Na nosilce za kolesa ne pritrjujte
koles s karbonskimi gonilkami.
Kolesa bi se lahko poškodovala.
Razvlek
Odprite vrata prtljažnika.
9 Opozorilo
V območju razklapljanja sistema
zadnjega nosilca ne sme biti
nobene osebe – nevarnost
poškodb.
Potegnite zaklepni vzvod navzgor.
Sistem se sprosti in izskoči iz
odbijača.
Potegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadbjega nosilca ni možno
potisniti pod odbijač, če ne potegnete
zaklepnega vzvoda vnovič navzgor.
9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno,

66Prostori za spravljanjene nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.

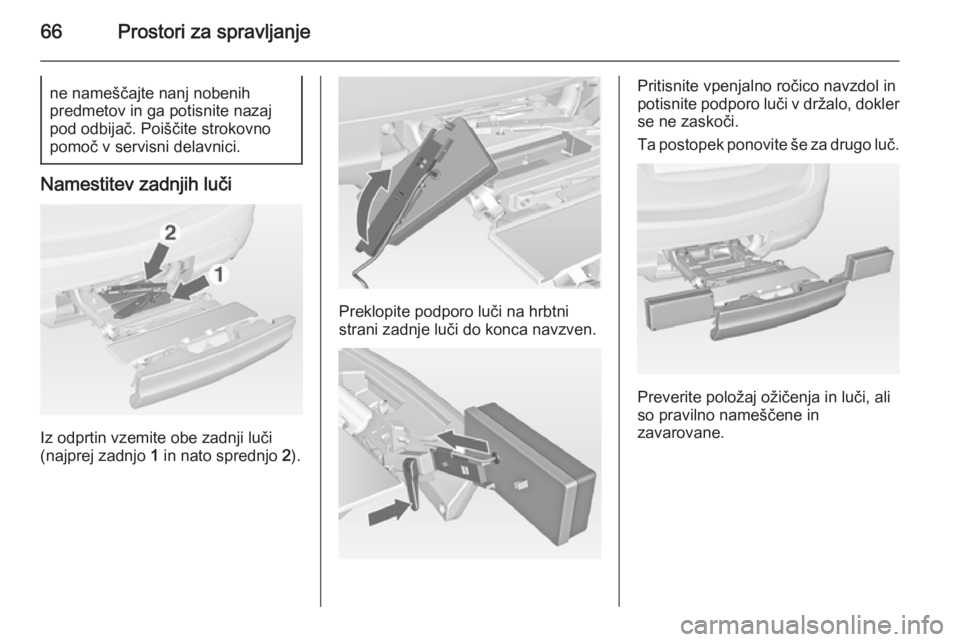

Namestitev zadnjih luči
Iz odprtin vzemite obe zadnji luči
(najprej zadnjo 1 in nato sprednjo 2).
Preklopite podporo luči na hrbtni
strani zadnje luči do konca navzven.
Pritisnite vpenjalno ročico navzdol in
potisnite podporo luči v držalo, dokler
se ne zaskoči.
Ta postopek ponovite še za drugo luč.
Preverite položaj ožičenja in luči, ali
so pravilno nameščene in
zavarovane.

Prostori za spravljanje67
Pritrditev sistema zadnjeganosilca
Zasukajte najprej desno vpenjalno
ročico ( 1) in nato še levo ( 2) do te
mere, da občutite upor.
Nosilec na zadku vozila je zapahnjen, ko sta vpenjalni ročici zasukani za
približno 50°. Če nista, varnost
uporabe ni zagotovljena.
Opomba
Zaprite vrata prtljažnika.
Preklop nosilca registrske
tablice v odbijaču
Odprite nosilec registrske tablice.
Registrsko tablico pritrdite pred prvo
uporabo nosilca na zadku vozila.

68Prostori za spravljanje
Preklop držal za pedala
Držalo za pedalo preklopite navzgor,
da se njegova diagonalna podporna prečka zaskoči.
Nastavka za ojnice pedal izvlecite iz
držal.
Prilagoditev sistema zadnjega
nosilca za kolo
Pritisnite sprostilni vzvod in izvlecite
pritrdilna vodila za zračnice.

Prostori za spravljanje69
Pritisnite sponko na držalu jermena in
držalo jermena izvlecite.
Priprava kolesa za namestitev
Opomba
največja širina za ročico stopalke je
38,3 mm, največja globina pa
14,4 mm.
Zavrtite levo pedalo (ojnico brez
zobatega kolesa) navpično navzdol.
Stopalka levega pedala mora biti
nastavljena vodoravno.
Sprednje kolo mora imeti svojo
sprednjo zračnico obrnjeno v levo.
Zadnje kolo mora imeti svojo zadnjo
zračnico obrnjeno v desno.
Namestitev kolesa na sistem zadnjega nosilcaZ vrtljivo ročico na držalu pedala
prilagodite nosilni vložek tipu
(izstopanju) ojnice pedala primerno.
V primeru koles z ravnimi gonilkami
obrnite vložek za pedal navzven
(položaj 5).
V primeru koles z izbočenimi
gonilkami obrnite vložek za pedal
navznoter (položaj 1).

70Prostori za spravljanje
Postavite kolo na nosilec. Ojnico
pedala vstavite v odprtino v držalu za pedalo, kot je prikazano na zgornji
sliki.
Svarilo
Pazite, da se pedalo ne stika s
površino zadnjega nosilca. Sicer
se med prevozom lahko
poškoduje komplet zobatih koles.
Vstavite nastavek za gonilko v držalo za pedal od zgoraj in ga potisnite
navzdol do spodnjega roba
zobniškega prenosa.
Pritrdite ojnico pedala z obračanjem
pritrdilnega vijaka na nastavku za
ojnico.
Pritrdilna vodila namestite tako, da je
kolo približno vodoravno. Razmak
med pedalom in vrati prtljažnika mora
biti najmanj 5 cm.
Obe zračnici morata biti v pritrdilnih vodilih.
Svarilo
Obvezno izvlecite vdolbine za
kolesa toliko, da lahko vanje
položite obe kolesi. V nasprotnem
