2015 OPEL MERIVA Omaniku käsiraamat (in Estonian)

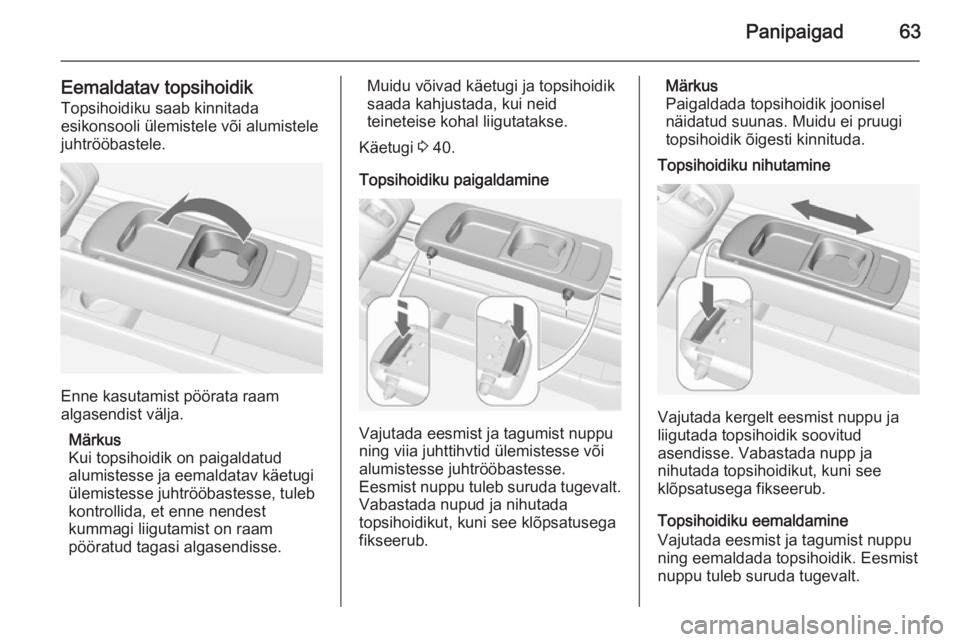

Panipaigad63
Eemaldatav topsihoidikTopsihoidiku saab kinnitada
esikonsooli ülemistele või alumistele
juhtrööbastele.
Enne kasutamist pöörata raam
algasendist välja.
Märkus
Kui topsihoidik on paigaldatud alumistesse ja eemaldatav käetugi
ülemistesse juhtrööbastesse, tuleb
kontrollida, et enne nendest
kummagi liigutamist on raam
pööratud tagasi algasendisse.
Muidu võivad käetugi ja topsihoidik
saada kahjustada, kui neid
teineteise kohal liigutatakse.
Käetugi 3 40.
Topsihoidiku paigaldamine
Vajutada eesmist ja tagumist nuppu
ning viia juhttihvtid ülemistesse või
alumistesse juhtrööbastesse.
Eesmist nuppu tuleb suruda tugevalt. Vabastada nupud ja nihutada
topsihoidikut, kuni see klõpsatusega
fikseerub.
Märkus
Paigaldada topsihoidik joonisel
näidatud suunas. Muidu ei pruugi topsihoidik õigesti kinnituda.
Topsihoidiku nihutamine
Vajutada kergelt eesmist nuppu ja
liigutada topsihoidik soovitud
asendisse. Vabastada nupp ja
nihutada topsihoidikut, kuni see
klõpsatusega fikseerub.
Topsihoidiku eemaldamine
Vajutada eesmist ja tagumist nuppu
ning eemaldada topsihoidik. Eesmist
nuppu tuleb suruda tugevalt.

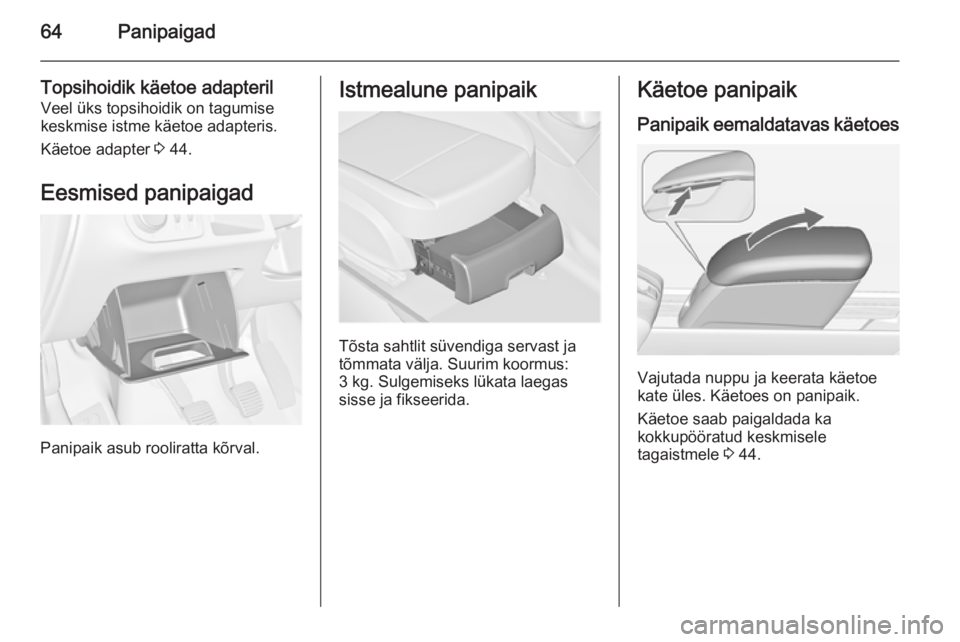

64Panipaigad
Topsihoidik käetoe adapterilVeel üks topsihoidik on tagumise
keskmise istme käetoe adapteris.
Käetoe adapter 3 44.
Eesmised panipaigad
Panipaik asub rooliratta kõrval.
Istmealune panipaik
Tõsta sahtlit süvendiga servast ja
tõmmata välja. Suurim koormus:
3 kg. Sulgemiseks lükata laegas
sisse ja fikseerida.
Käetoe panipaik
Panipaik eemaldatavas käetoes
Vajutada nuppu ja keerata käetoe
kate üles. Käetoes on panipaik.
Käetoe saab paigaldada ka
kokkupööratud keskmisele
tagaistmele 3 44.

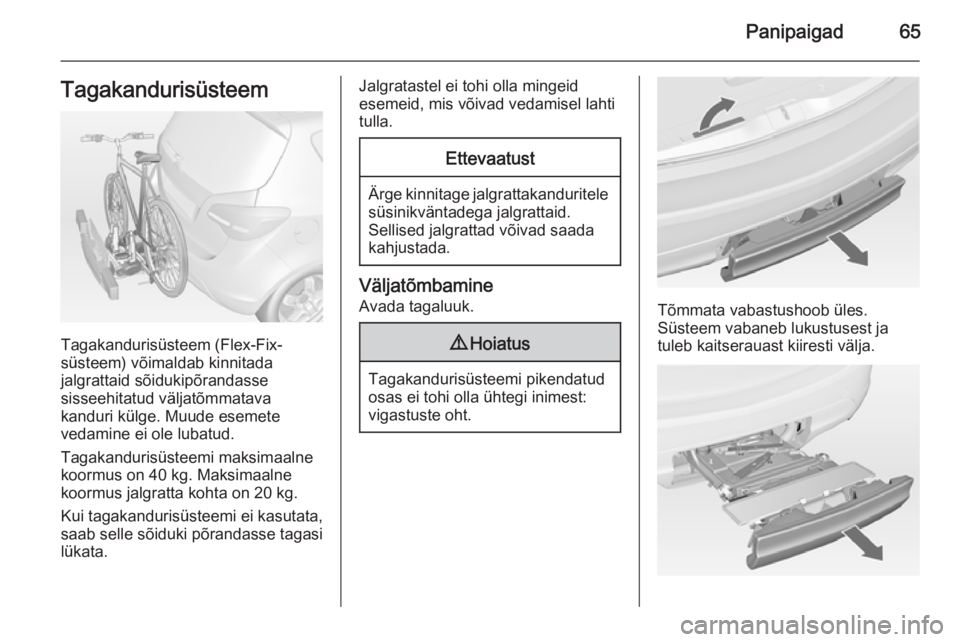

Panipaigad65Tagakandurisüsteem
Tagakandurisüsteem (Flex-Fix-
süsteem) võimaldab kinnitada
jalgrattaid sõidukipõrandasse
sisseehitatud väljatõmmatava
kanduri külge. Muude esemete
vedamine ei ole lubatud.
Tagakandurisüsteemi maksimaalne
koormus on 40 kg. Maksimaalne
koormus jalgratta kohta on 20 kg.
Kui tagakandurisüsteemi ei kasutata,
saab selle sõiduki põrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Ärge kinnitage jalgrattakanduritele süsinikväntadega jalgrattaid.
Sellised jalgrattad võivad saada
kahjustada.
Väljatõmbamine
Avada tagaluuk.
9 Hoiatus
Tagakandurisüsteemi pikendatud
osas ei tohi olla ühtegi inimest:
vigastuste oht.
Tõmmata vabastushoob üles.
Süsteem vabaneb lukustusest ja
tuleb kaitserauast kiiresti välja.

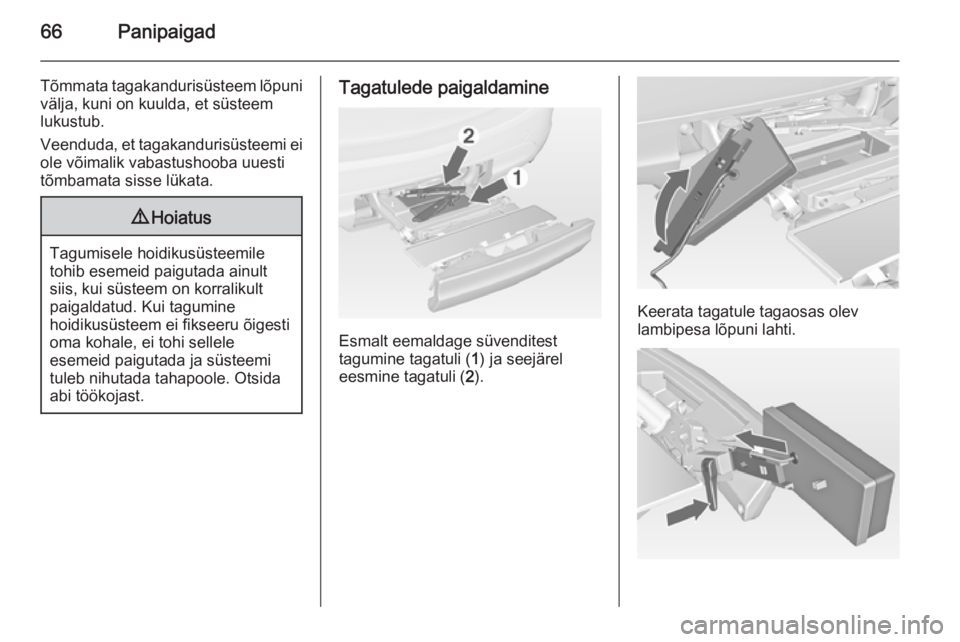

66Panipaigad
Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei ole võimalik vabastushooba uuestitõmbamata sisse lükata.9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine
hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.
Tagatulede paigaldamine
Esmalt eemaldage süvenditest
tagumine tagatuli ( 1) ja seejärel
eesmine tagatuli ( 2).
Keerata tagatule tagaosas olev
lambipesa lõpuni lahti.

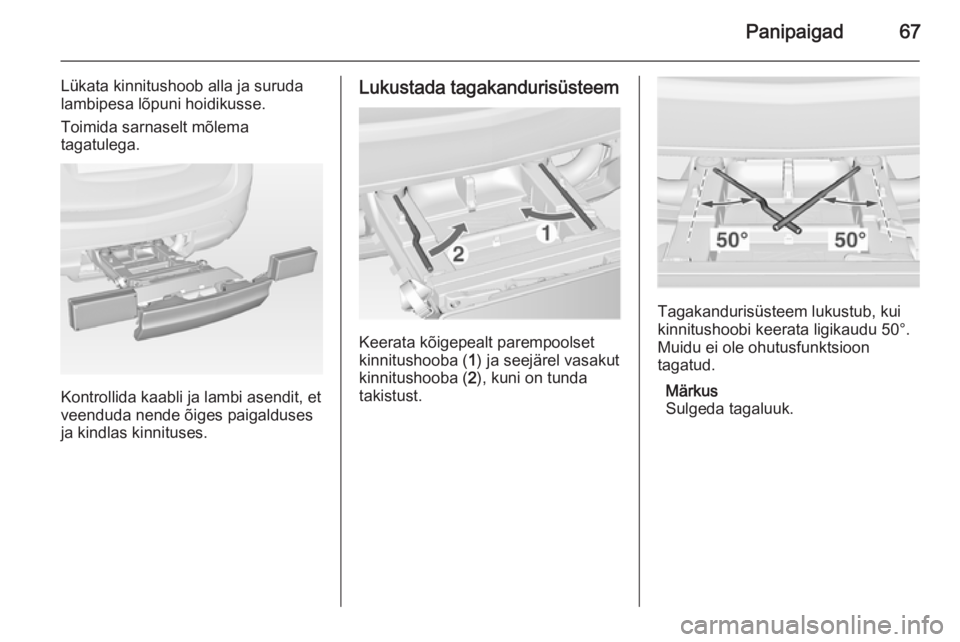

Panipaigad67
Lükata kinnitushoob alla ja suruda
lambipesa lõpuni hoidikusse.
Toimida sarnaselt mõlema
tagatulega.
Kontrollida kaabli ja lambi asendit, et
veenduda nende õiges paigalduses
ja kindlas kinnituses.
Lukustada tagakandurisüsteem
Keerata kõigepealt parempoolset
kinnitushooba ( 1) ja seejärel vasakut
kinnitushooba ( 2), kuni on tunda
takistust.
Tagakandurisüsteem lukustub, kui
kinnitushoobi keerata ligikaudu 50°.
Muidu ei ole ohutusfunktsioon
tagatud.
Märkus
Sulgeda tagaluuk.

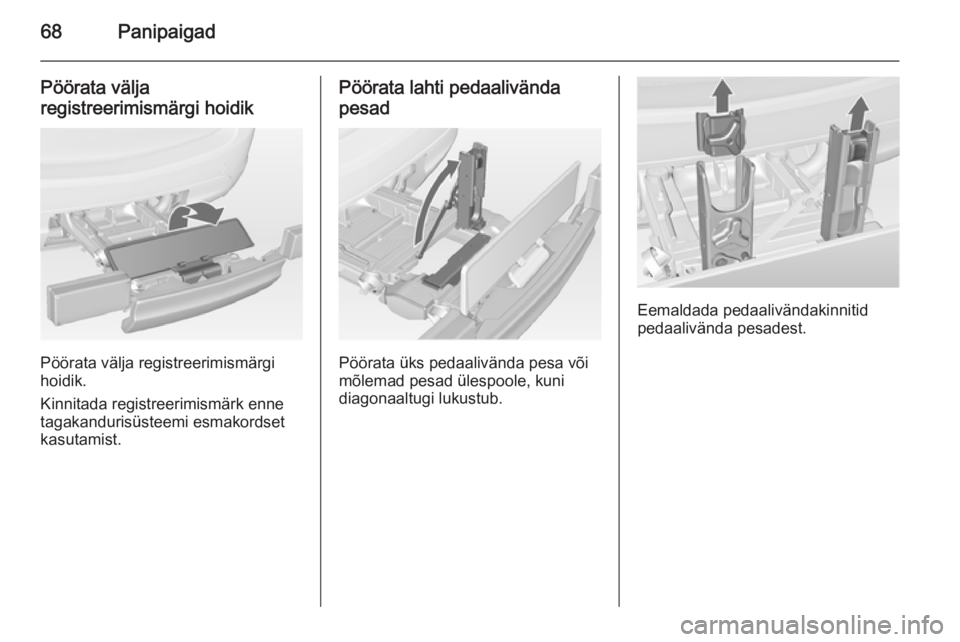

68Panipaigad
Pöörata välja
registreerimismärgi hoidik
Pöörata välja registreerimismärgi
hoidik.
Kinnitada registreerimismärk enne
tagakandurisüsteemi esmakordset
kasutamist.
Pöörata lahti pedaalivända
pesad
Pöörata üks pedaalivända pesa või
mõlemad pesad ülespoole, kuni
diagonaaltugi lukustub.
Eemaldada pedaalivändakinnitid
pedaalivända pesadest.

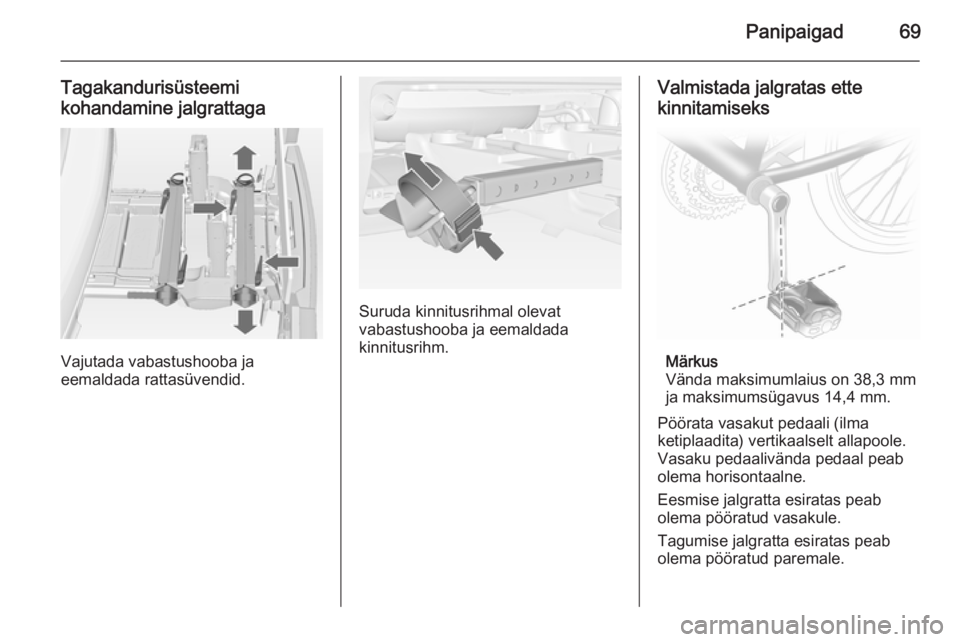

Panipaigad69
Tagakandurisüsteemikohandamine jalgrattaga
Vajutada vabastushooba ja
eemaldada rattasüvendid.
Suruda kinnitusrihmal olevat
vabastushooba ja eemaldada
kinnitusrihm.
Valmistada jalgratas ette
kinnitamiseks
Märkus
Vända maksimumlaius on 38,3 mm
ja maksimumsügavus 14,4 mm.
Pöörata vasakut pedaali (ilma
ketiplaadita) vertikaalselt allapoole.
Vasaku pedaalivända pedaal peab olema horisontaalne.
Eesmise jalgratta esiratas peab
olema pööratud vasakule.
Tagumise jalgratta esiratas peab
olema pööratud paremale.

70Panipaigad
Jalgratta kinnitaminetagakandurisüsteemi külge
Pedaalivända pesal oleva
pöördhooba abil sobitada
reguleeritav pedaalivändakoost
ligikaudu kokku pedaalivända
väljaulatuva osaga.
Kui jalgrattal on sirged
pedaalivändad, tuleb
pedaalivändakoost täielikult lahti
keerata (asend 5).
Kui jalgrattal on kõverad
pedaalivändad, tuleb
pedaalivändakoost täielikult sisse
keerata (asend 1).
Asetada jalgratas kandurile.
Pedaalivänt peab olema paigutatud
pedaalivända süvendi avasse, nagu
on näidatud joonisel.Ettevaatust
Kontrollida, et pedaal ei puudutaks tagakanduri pinda. Vastasel korral
võib vändamehhanism saada
transportimisel kahjustada.
Paigaldada pedaalivända kinniti
pealtpoolt mõlema
pedaalivändasüvendi välimisele
rööpale ja libistada allapoole kuni
vähemalt sälkude alla.
