2015 OPEL MERIVA Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine207

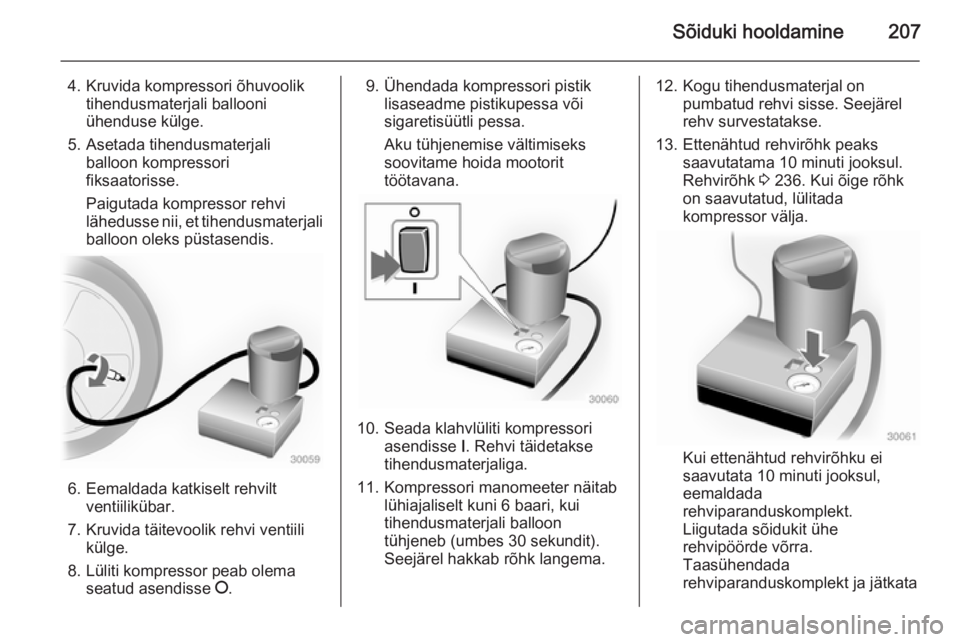

4. Kruvida kompressori õhuvooliktihendusmaterjali ballooni
ühenduse külge.
5. Asetada tihendusmaterjali balloon kompressori
fiksaatorisse.
Paigutada kompressor rehvi
lähedusse nii, et tihendusmaterjali
balloon oleks püstasendis.
6. Eemaldada katkiselt rehvilt ventiilikübar.
7. Kruvida täitevoolik rehvi ventiili külge.
8. Lüliti kompressor peab olema seatud asendisse J.
9. Ühendada kompressori pistik
lisaseadme pistikupessa võisigaretisüütli pessa.
Aku tühjenemise vältimiseks
soovitame hoida mootorit
töötavana.
10. Seada klahvlüliti kompressori asendisse I. Rehvi täidetakse
tihendusmaterjaliga.
11. Kompressori manomeeter näitab lühiajaliselt kuni 6 baari, kui
tihendusmaterjali balloon
tühjeneb (umbes 30 sekundit).
Seejärel hakkab rõhk langema.
12. Kogu tihendusmaterjal on pumbatud rehvi sisse. Seejärel
rehv survestatakse.
13. Ettenähtud rehvirõhk peaks saavutatama 10 minuti jooksul.
Rehvirõhk 3 236. Kui õige rõhk
on saavutatud, lülitada
kompressor välja.
Kui ettenähtud rehvirõhku ei
saavutata 10 minuti jooksul,
eemaldada
rehviparanduskomplekt.
Liigutada sõidukit ühe
rehvipöörde võrra. Taasühendada
rehviparanduskomplekt ja jätkata

208Sõiduki hooldamine

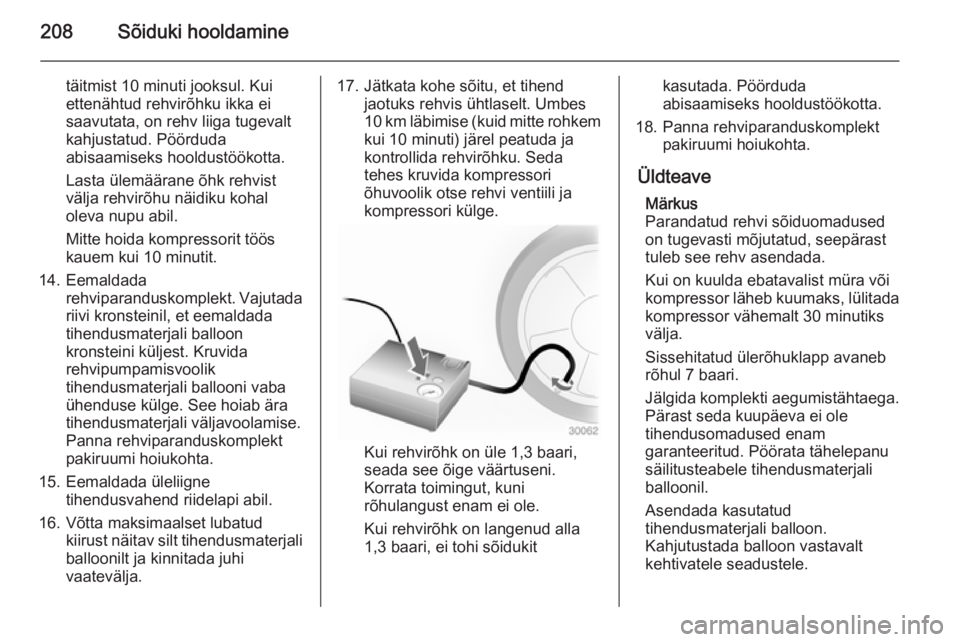

täitmist 10 minuti jooksul. Kui
ettenähtud rehvirõhku ikka ei
saavutata, on rehv liiga tugevalt
kahjustatud. Pöörduda
abisaamiseks hooldustöökotta.
Lasta ülemäärane õhk rehvist
välja rehvirõhu näidiku kohal
oleva nupu abil.
Mitte hoida kompressorit töös
kauem kui 10 minutit.
14. Eemaldada rehviparanduskomplekt. Vajutada
riivi kronsteinil, et eemaldada
tihendusmaterjali balloon
kronsteini küljest. Kruvida
rehvipumpamisvoolik
tihendusmaterjali ballooni vaba
ühenduse külge. See hoiab ära
tihendusmaterjali väljavoolamise.
Panna rehviparanduskomplekt
pakiruumi hoiukohta.
15. Eemaldada üleliigne tihendusvahend riidelapi abil.
16. Võtta maksimaalset lubatud kiirust näitav silt tihendusmaterjaliballoonilt ja kinnitada juhi
vaatevälja.17. Jätkata kohe sõitu, et tihend jaotuks rehvis ühtlaselt. Umbes
10 km läbimise (kuid mitte rohkem
kui 10 minuti) järel peatuda ja
kontrollida rehvirõhku. Seda
tehes kruvida kompressori
õhuvoolik otse rehvi ventiili ja
kompressori külge.
Kui rehvirõhk on üle 1,3 baari,
seada see õige väärtuseni.
Korrata toimingut, kuni
rõhulangust enam ei ole.
Kui rehvirõhk on langenud alla
1,3 baari, ei tohi sõidukit
kasutada. Pöörduda
abisaamiseks hooldustöökotta.
18. Panna rehviparanduskomplekt pakiruumi hoiukohta.
Üldteave Märkus
Parandatud rehvi sõiduomadused
on tugevasti mõjutatud, seepärast tuleb see rehv asendada.
Kui on kuulda ebatavalist müra või
kompressor läheb kuumaks, lülitada kompressor vähemalt 30 minutiks
välja.
Sissehitatud ülerõhuklapp avaneb
rõhul 7 baari.
Jälgida komplekti aegumistähtaega.
Pärast seda kuupäeva ei ole
tihendusomadused enam
garanteeritud. Pöörata tähelepanu
säilitusteabele tihendusmaterjali
balloonil.
Asendada kasutatud
tihendusmaterjali balloon.
Kahjutustada balloon vastavalt
kehtivatele seadustele.

Sõiduki hooldamine209

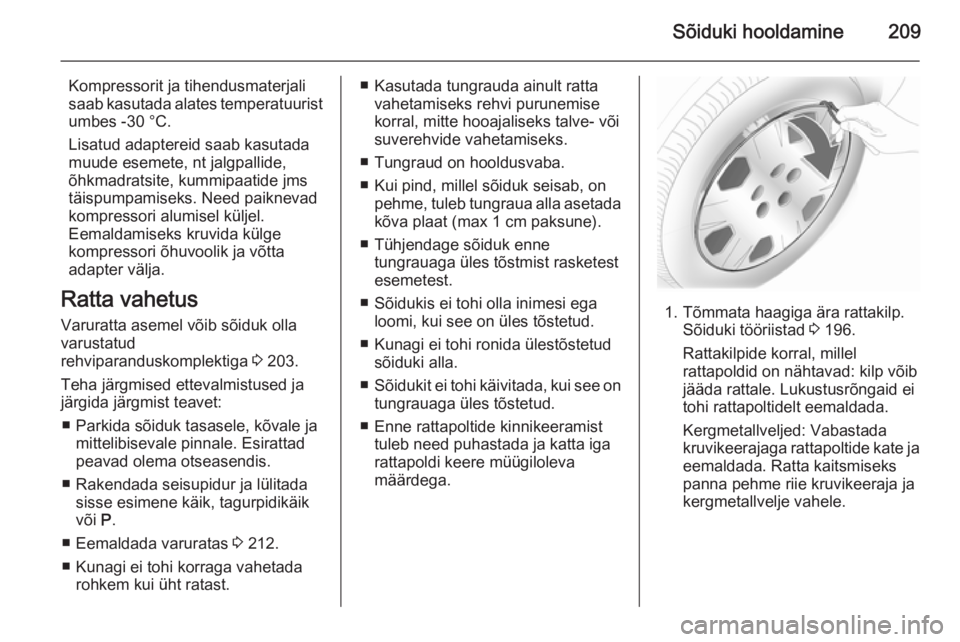

Kompressorit ja tihendusmaterjali
saab kasutada alates temperatuurist umbes -30 °C.
Lisatud adaptereid saab kasutada
muude esemete, nt jalgpallide,
õhkmadratsite, kummipaatide jms
täispumpamiseks. Need paiknevad
kompressori alumisel küljel.
Eemaldamiseks kruvida külge
kompressori õhuvoolik ja võtta
adapter välja.
Ratta vahetus
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga 3 203.
Teha järgmised ettevalmistused ja
järgida järgmist teavet:
■ Parkida sõiduk tasasele, kõvale ja mittelibisevale pinnale. Esirattad
peavad olema otseasendis.
■ Rakendada seisupidur ja lülitada sisse esimene käik, tagurpidikäik
või P.
■ Eemaldada varuratas 3 212.
■ Kunagi ei tohi korraga vahetada rohkem kui üht ratast.■ Kasutada tungrauda ainult rattavahetamiseks rehvi purunemisekorral, mitte hooajaliseks talve- või
suverehvide vahetamiseks.
■ Tungraud on hooldusvaba.
■ Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla asetada
kõva plaat (max 1 cm paksune).
■ Tühjendage sõiduk enne tungrauaga üles tõstmist rasketestesemetest.
■ Sõidukis ei tohi olla inimesi ega loomi, kui see on üles tõstetud.
■ Kunagi ei tohi ronida ülestõstetud sõiduki alla.
■ Sõidukit ei tohi käivitada, kui see on
tungrauaga üles tõstetud.
■ Enne rattapoltide kinnikeeramist tuleb need puhastada ja katta iga
rattapoldi keere müügiloleva
määrdega.
1. Tõmmata haagiga ära rattakilp. Sõiduki tööriistad 3 196.
Rattakilpide korral, millel rattapoldid on nähtavad: kilp võib
jääda rattale. Lukustusrõngaid ei
tohi rattapoltidelt eemaldada.
Kergmetallveljed: Vabastada
kruvikeerajaga rattapoltide kate ja
eemaldada. Ratta kaitsmiseks
panna pehme riie kruvikeeraja ja
kergmetallvelje vahele.

210Sõiduki hooldamine

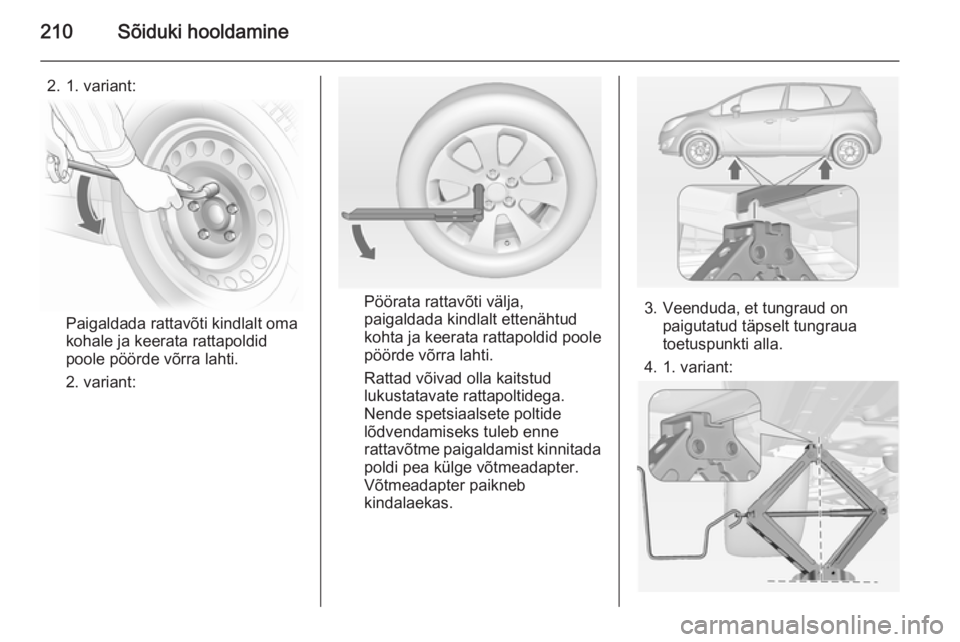

2. 1. variant:
Paigaldada rattavõti kindlalt oma
kohale ja keerata rattapoldid
poole pöörde võrra lahti.
2. variant:
Pöörata rattavõti välja,
paigaldada kindlalt ettenähtud
kohta ja keerata rattapoldid poole
pöörde võrra lahti.
Rattad võivad olla kaitstud
lukustatavate rattapoltidega. Nende spetsiaalsete poltide
lõdvendamiseks tuleb enne
rattavõtme paigaldamist kinnitada poldi pea külge võtmeadapter.
Võtmeadapter paikneb
kindalaekas.3. Veenduda, et tungraud on paigutatud täpselt tungrauatoetuspunkti alla.
4. 1. variant:

Sõiduki hooldamine211

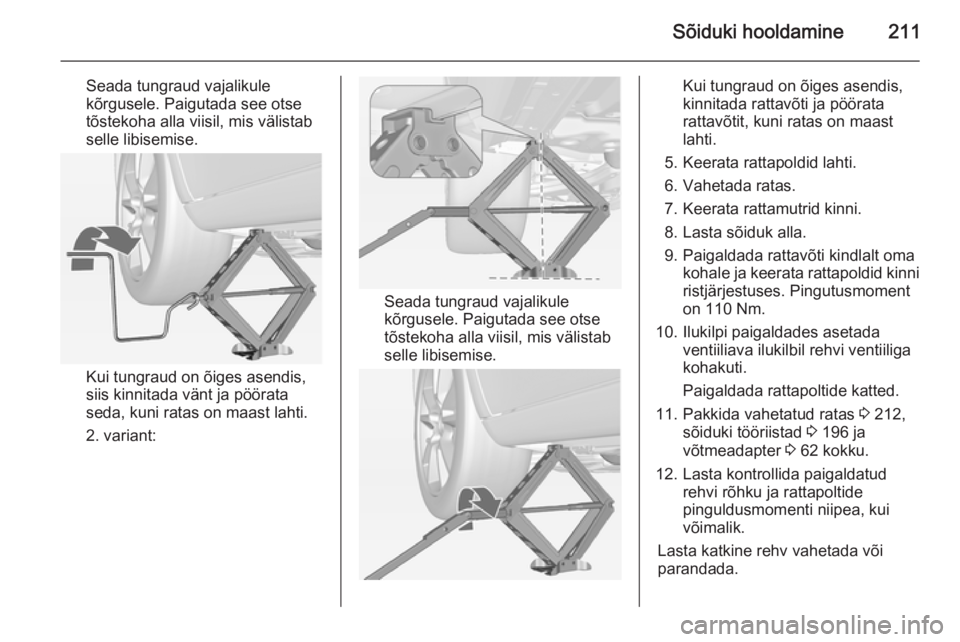

Seada tungraud vajalikule
kõrgusele. Paigutada see otse
tõstekoha alla viisil, mis välistab
selle libisemise.
Kui tungraud on õiges asendis,
siis kinnitada vänt ja pöörata
seda, kuni ratas on maast lahti.
2. variant:
Seada tungraud vajalikule kõrgusele. Paigutada see otse
tõstekoha alla viisil, mis välistab
selle libisemise.
Kui tungraud on õiges asendis,
kinnitada rattavõti ja pöörata
rattavõtit, kuni ratas on maast
lahti.
5. Keerata rattapoldid lahti.
6. Vahetada ratas.
7. Keerata rattamutrid kinni.
8. Lasta sõiduk alla.
9. Paigaldada rattavõti kindlalt oma kohale ja keerata rattapoldid kinni
ristjärjestuses. Pingutusmoment
on 110 Nm.
10. Ilukilpi paigaldades asetada ventiiliava ilukilbil rehvi ventiiliga
kohakuti.
Paigaldada rattapoltide katted.
11. Pakkida vahetatud ratas 3 212,
sõiduki tööriistad 3 196 ja
võtmeadapter 3 62 kokku.
12. Lasta kontrollida paigaldatud rehvi rõhku ja rattapoltide
pinguldusmomenti niipea, kui
võimalik.
Lasta katkine rehv vahetada või
parandada.

212Sõiduki hooldamine

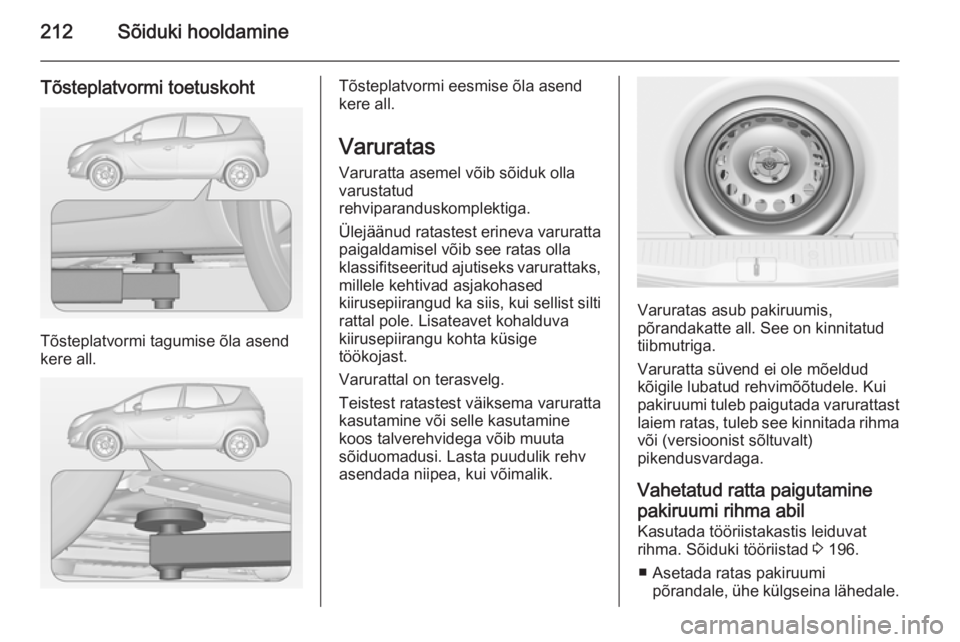

Tõsteplatvormi toetuskoht
Tõsteplatvormi tagumise õla asend
kere all.
Tõsteplatvormi eesmise õla asend
kere all.
Varuratas Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga.
Ülejäänud ratastest erineva varuratta
paigaldamisel võib see ratas olla
klassifitseeritud ajutiseks varurattaks,
millele kehtivad asjakohased
kiirusepiirangud ka siis, kui sellist silti rattal pole. Lisateavet kohalduva
kiirusepiirangu kohta küsige
töökojast.
Varurattal on terasvelg.
Teistest ratastest väiksema varuratta
kasutamine või selle kasutamine
koos talverehvidega võib muuta
sõiduomadusi. Lasta puudulik rehv
asendada niipea, kui võimalik.
Varuratas asub pakiruumis,
põrandakatte all. See on kinnitatud
tiibmutriga.
Varuratta süvend ei ole mõeldud
kõigile lubatud rehvimõõtudele. Kui
pakiruumi tuleb paigutada varurattast
laiem ratas, tuleb see kinnitada rihma
või (versioonist sõltuvalt)
pikendusvardaga.
Vahetatud ratta paigutamine pakiruumi rihma abil Kasutada tööriistakastis leiduvat
rihma. Sõiduki tööriistad 3 196.
■ Asetada ratas pakiruumi põrandale, ühe külgseina lähedale.

Sõiduki hooldamine213

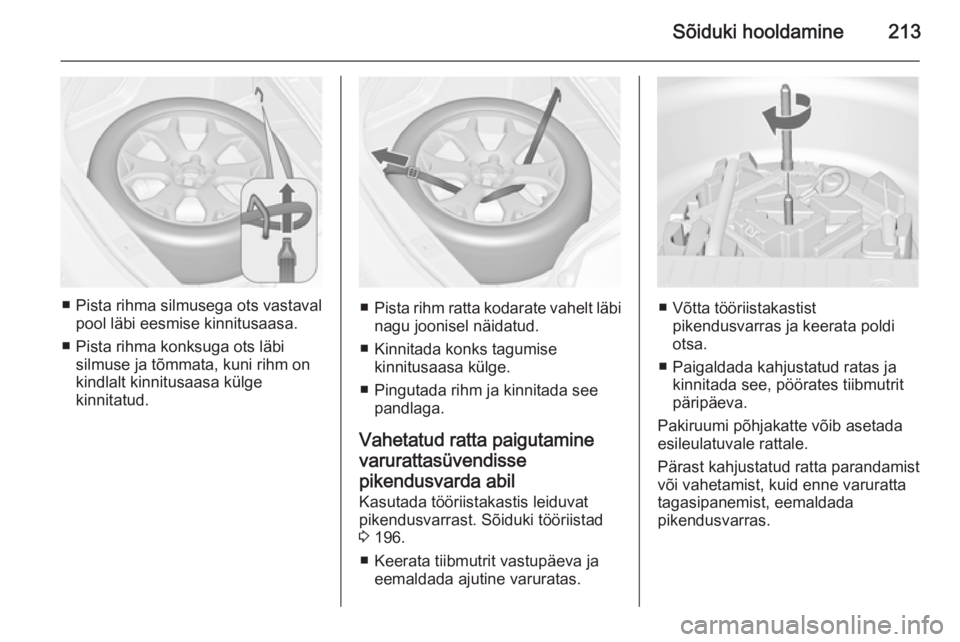

■ Pista rihma silmusega ots vastavalpool läbi eesmise kinnitusaasa.
■ Pista rihma konksuga ots läbi silmuse ja tõmmata, kuni rihm on
kindlalt kinnitusaasa külge
kinnitatud.■ Pista rihm ratta kodarate vahelt läbi
nagu joonisel näidatud.
■ Kinnitada konks tagumise kinnitusaasa külge.
■ Pingutada rihm ja kinnitada see pandlaga.
Vahetatud ratta paigutamine
varurattasüvendisse pikendusvarda abil
Kasutada tööriistakastis leiduvat
pikendusvarrast. Sõiduki tööriistad
3 196.
■ Keerata tiibmutrit vastupäeva ja eemaldada ajutine varuratas.■ Võtta tööriistakastistpikendusvarras ja keerata poldi
otsa.
■ Paigaldada kahjustatud ratas ja kinnitada see, pöörates tiibmutrit
päripäeva.
Pakiruumi põhjakatte võib asetada
esileulatuvale rattale.
Pärast kahjustatud ratta parandamist
või vahetamist, kuid enne varuratta tagasipanemist, eemaldada
pikendusvarras.

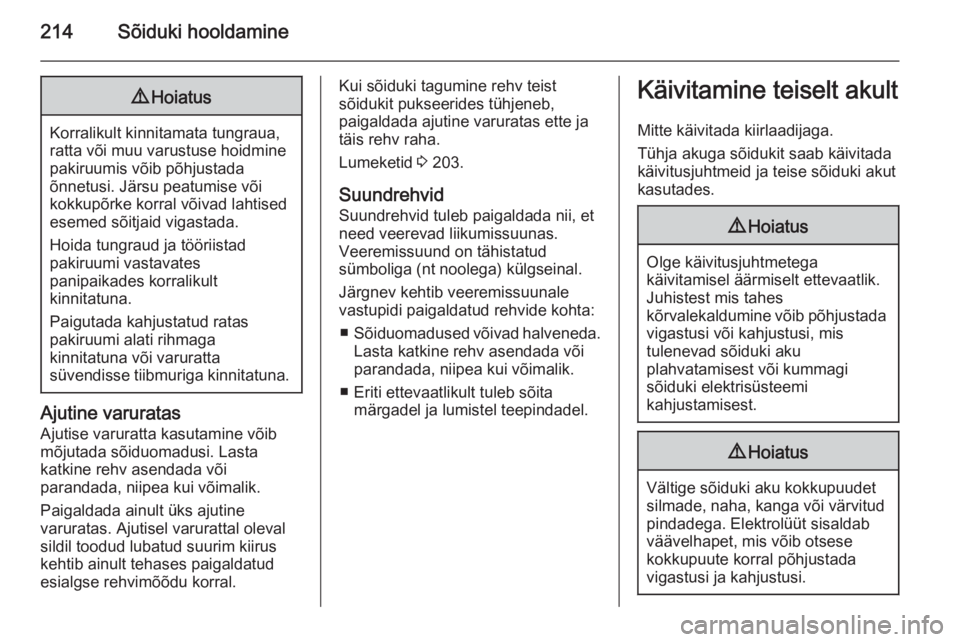

214Sõiduki hooldamine9Hoiatus
Korralikult kinnitamata tungraua,
ratta või muu varustuse hoidmine
pakiruumis võib põhjustada
õnnetusi. Järsu peatumise või
kokkupõrke korral võivad lahtised
esemed sõitjaid vigastada.
Hoida tungraud ja tööriistad
pakiruumi vastavates
panipaikades korralikult
kinnitatuna.
Paigutada kahjustatud ratas
pakiruumi alati rihmaga
kinnitatuna või varuratta
süvendisse tiibmuriga kinnitatuna.
Ajutine varuratas
Ajutise varuratta kasutamine võibmõjutada sõiduomadusi. Lasta
katkine rehv asendada või
parandada, niipea kui võimalik.
Paigaldada ainult üks ajutine
varuratas. Ajutisel varurattal oleval
sildil toodud lubatud suurim kiirus
kehtib ainult tehases paigaldatud
esialgse rehvimõõdu korral.
Kui sõiduki tagumine rehv teist
sõidukit pukseerides tühjeneb,
paigaldada ajutine varuratas ette ja
täis rehv raha.
Lumeketid 3 203.
Suundrehvid
Suundrehvid tuleb paigaldada nii, et
need veerevad liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt noolega) külgseinal.
Järgnev kehtib veeremissuunale
vastupidi paigaldatud rehvide kohta:
■ Sõiduomadused võivad halveneda.
Lasta katkine rehv asendada või
parandada, niipea kui võimalik.
■ Eriti ettevaatlikult tuleb sõita märgadel ja lumistel teepindadel.Käivitamine teiselt akult
Mitte käivitada kiirlaadijaga.
Tühja akuga sõidukit saab käivitada
käivitusjuhtmeid ja teise sõiduki akut
kasutades.9 Hoiatus
Olge käivitusjuhtmetega
käivitamisel äärmiselt ettevaatlik. Juhistest mis tahes
kõrvalekaldumine võib põhjustada vigastusi või kahjustusi, mis
tulenevad sõiduki aku
plahvatamisest või kummagi
sõiduki elektrisüsteemi
kahjustamisest.
9 Hoiatus
Vältige sõiduki aku kokkupuudet
silmade, naha, kanga või värvitud
pindadega. Elektrolüüt sisaldab
väävelhapet, mis võib otsese
kokkupuute korral põhjustada
vigastusi ja kahjustusi.
