2015 OPEL MERIVA Manuale di uso e manutenzione (in Italian)

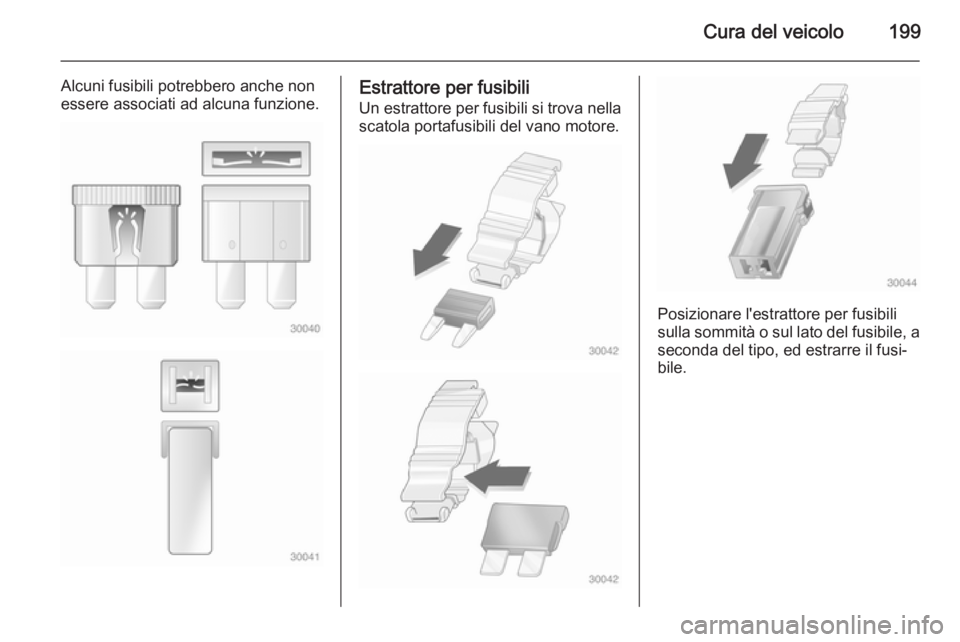

Cura del veicolo199
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.

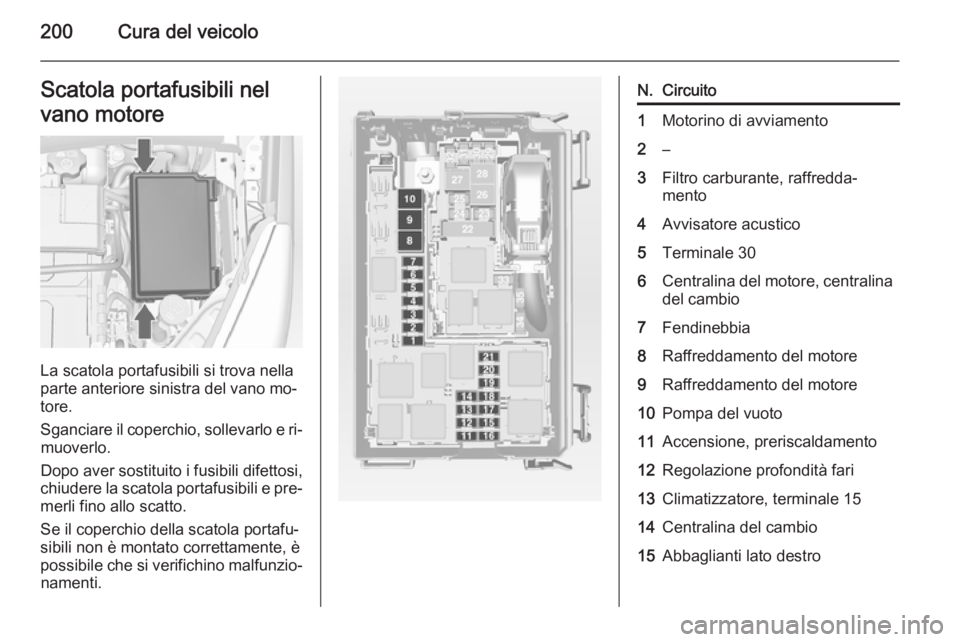

200Cura del veicoloScatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Sganciare il coperchio, sollevarlo e ri‐ muoverlo.
Dopo aver sostituito i fusibili difettosi,
chiudere la scatola portafusibili e pre‐ merli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichino malfunzio‐ namenti.
N.Circuito1Motorino di avviamento2–3Filtro carburante, raffredda‐
mento4Avvisatore acustico5Terminale 306Centralina del motore, centralina
del cambio7Fendinebbia8Raffreddamento del motore9Raffreddamento del motore10Pompa del vuoto11Accensione, preriscaldamento12Regolazione profondità fari13Climatizzatore, terminale 1514Centralina del cambio15Abbaglianti lato destro

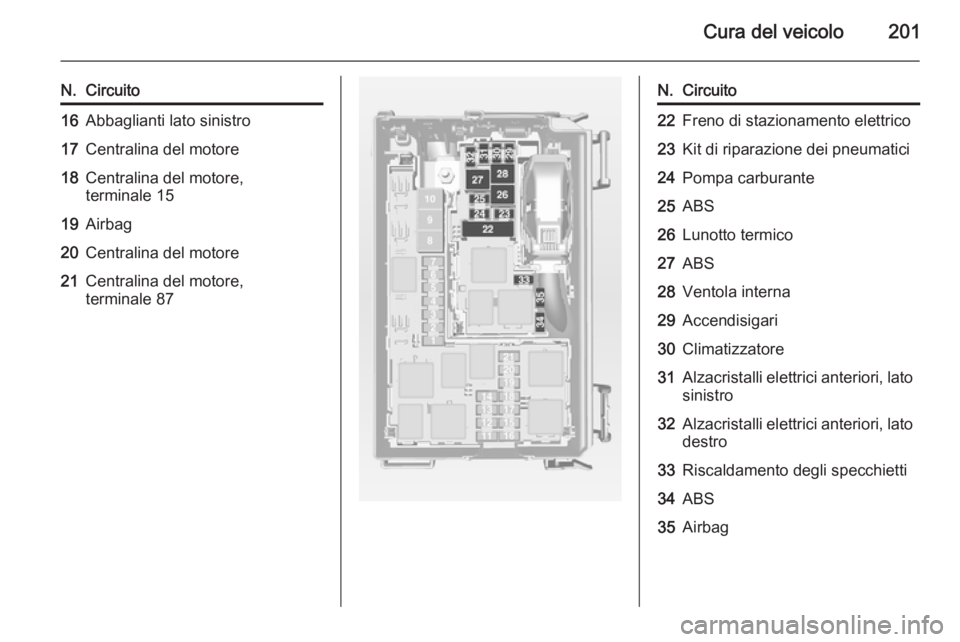

Cura del veicolo201
N.Circuito16Abbaglianti lato sinistro17Centralina del motore18Centralina del motore,
terminale 1519Airbag20Centralina del motore21Centralina del motore,
terminale 87N.Circuito22Freno di stazionamento elettrico23Kit di riparazione dei pneumatici24Pompa carburante25ABS26Lunotto termico27ABS28Ventola interna29Accendisigari30Climatizzatore31Alzacristalli elettrici anteriori, lato
sinistro32Alzacristalli elettrici anteriori, lato
destro33Riscaldamento degli specchietti34ABS35Airbag

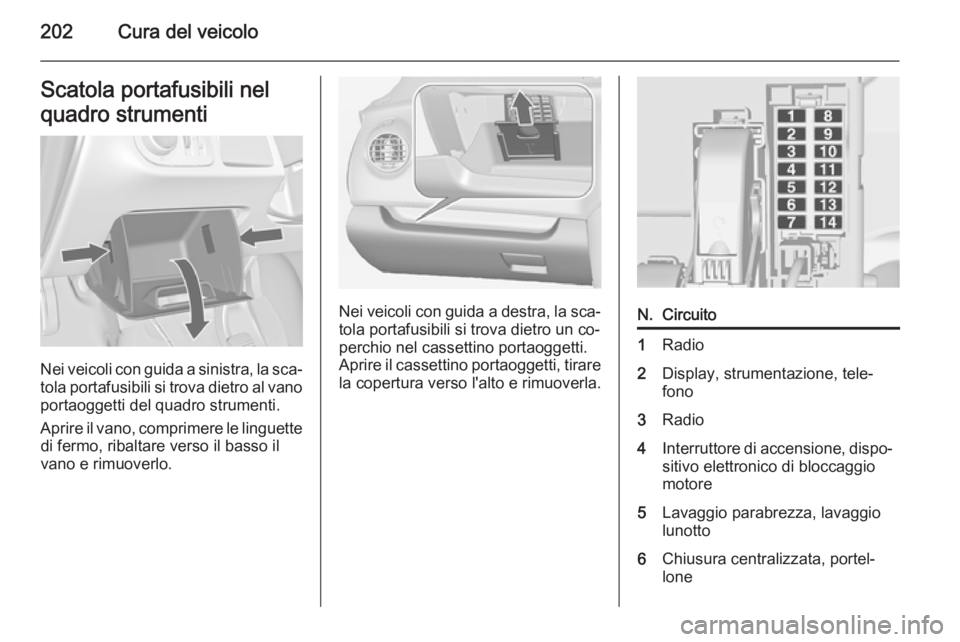

202Cura del veicoloScatola portafusibili nel
quadro strumenti
Nei veicoli con guida a sinistra, la sca‐
tola portafusibili si trova dietro al vano
portaoggetti del quadro strumenti.
Aprire il vano, comprimere le linguette di fermo, ribaltare verso il basso il
vano e rimuoverlo.
Nei veicoli con guida a destra, la sca‐
tola portafusibili si trova dietro un co‐
perchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti, tirare
la copertura verso l'alto e rimuoverla.
N.Circuito1Radio2Display, strumentazione, tele‐
fono3Radio4Interruttore di accensione, dispo‐ sitivo elettronico di bloccaggio
motore5Lavaggio parabrezza, lavaggio
lunotto6Chiusura centralizzata, portel‐
lone

Cura del veicolo203

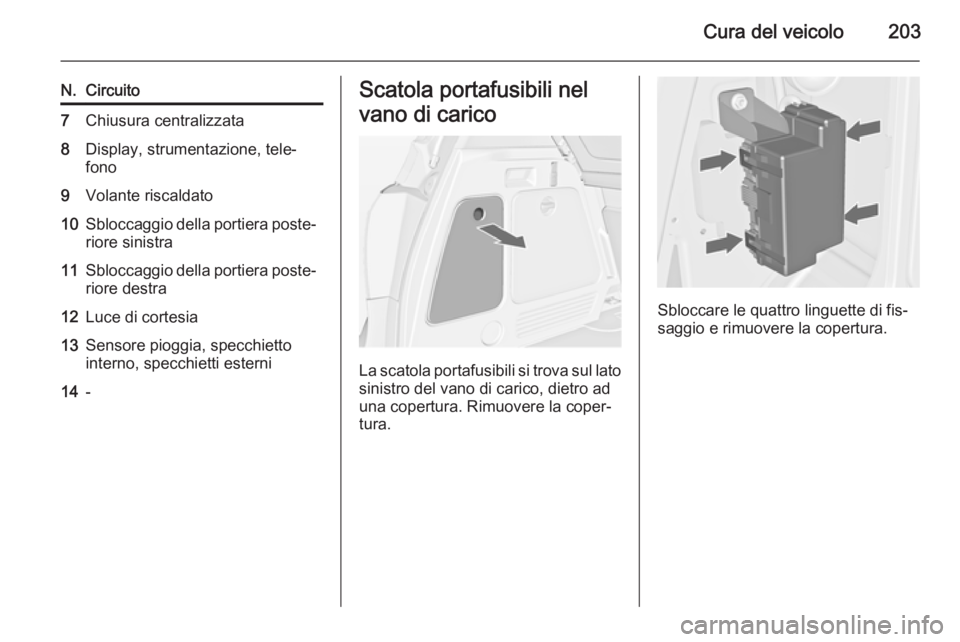

N.Circuito7Chiusura centralizzata8Display, strumentazione, tele‐
fono9Volante riscaldato10Sbloccaggio della portiera poste‐ riore sinistra11Sbloccaggio della portiera poste‐
riore destra12Luce di cortesia13Sensore pioggia, specchietto
interno, specchietti esterni14-Scatola portafusibili nel
vano di carico
La scatola portafusibili si trova sul lato sinistro del vano di carico, dietro aduna copertura. Rimuovere la coper‐
tura.
Sbloccare le quattro linguette di fis‐
saggio e rimuovere la copertura.

204Cura del veicolo
N.Circuito1Fari autoadattativi2–3–4–5–6Alzacristalli elettrici posteriori,
lato destro7Fari autoadattativi8Modulo rimorchio, presa rimor‐
chio9Sedile, supporto lombare, lato
sinistro10Alzacristalli elettrici posteriori,
lato sinistro11Park assist12Tendina parasole elettrica13–14Sedili anteriori riscaldatiN.Circuito15Modulo del rimorchio16Sedile, supporto lombare, lato
destro17–

Cura del veicolo205Attrezzi per il veicolo
Attrezzi
Per aprire il vano, sbloccare il coper‐
chio e aprirlo, o, in base alla versione,
sollevare la copertura del pianale.
Veicoli con kit di riparazione dei
pneumatici
Variante 1: Gli attrezzi per il veicolo si
trovano nel vano a destra del vano di carico assieme al kit di riparazione dei pneumatici.
Variante 2: Gli attrezzi per il veicolo si
trovano nel vano sotto la copertura
del pianale nel vano di carico assieme
al kit di riparazione dei pneumatici.

206Cura del veicolo
Veicoli con ruota di scorta
Il martinetto e gli altri attrezzi della
vettura sono alloggiati nello spazio ri‐ servato alla ruota di scorta che si
trova nel vano di carico.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quandosi parcheggia, non schiacciare i pneu‐
matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi ve‐
rificando che non presentino danni. In caso di danni o usura irregolare, ri‐
volgersi ad un'officina.
Pneumatici invernali I pneumatici invernali migliorano la si‐curezza di guida a temperature infe‐riori a 7 °C e per questo motivo de‐
vono essere utilizzati su tutte le ruote.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di
velocità nel campo visivo del condu‐
cente.Denominazione dei
pneumatici Ad es. 195/65 R 15 91 H195=larghezza della sezione, mm65=rapporto di sezione (tra altezza
e larghezza), %R=tipo di cintura: radialeRF=tipo: RunFlat15=diametro del cerchio, pollici91=indice di carico, ad es. 91 rap‐
presenta 615 kgH=indice di velocità
Lettere per l'indice di velocità:
Q=fino a 160 km/hS=fino a 180 km/hT=fino a 190 km/hH=fino a 210 km/hV=fino a 240 km/hW=fino a 270 km/h
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta. Questo vale
