2015 OPEL MERIVA Manuale di uso e manutenzione (in Italian)

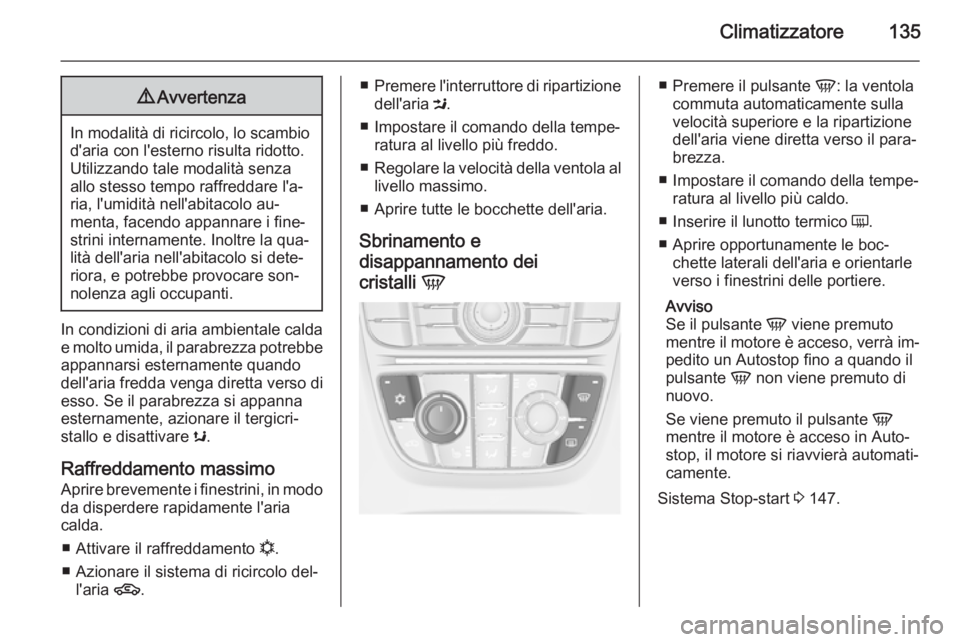

Climatizzatore1359Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare l'a‐
ria, l'umidità nell'abitacolo au‐
menta, facendo appannare i fine‐
strini internamente. Inoltre la qua‐
lità dell'aria nell'abitacolo si dete‐
riora, e potrebbe provocare son‐
nolenza agli occupanti.
In condizioni di aria ambientale calda
e molto umida, il parabrezza potrebbe
appannarsi esternamente quando
dell'aria fredda venga diretta verso di
esso. Se il parabrezza si appanna
esternamente, azionare il tergicri‐
stallo e disattivare s.
Raffreddamento massimo Aprire brevemente i finestrini, in modo
da disperdere rapidamente l'aria
calda.
■ Attivare il raffreddamento n.
■ Azionare il sistema di ricircolo del‐ l'aria 4.
■Premere l'interruttore di ripartizione
dell'aria M.
■ Impostare il comando della tempe‐ ratura al livello più freddo.
■ Regolare la velocità della ventola al
livello massimo.
■ Aprire tutte le bocchette dell'aria.
Sbrinamento e
disappannamento dei
cristalli V■
Premere il pulsante V: la ventola
commuta automaticamente sulla velocità superiore e la ripartizione
dell'aria viene diretta verso il para‐
brezza.
■ Impostare il comando della tempe‐ ratura al livello più caldo.
■ Inserire il lunotto termico Ü.
■ Aprire opportunamente le boc‐ chette laterali dell'aria e orientarle
verso i finestrini delle portiere.
Avviso
Se il pulsante V viene premuto
mentre il motore è acceso, verrà im‐ pedito un Autostop fino a quando il
pulsante V non viene premuto di
nuovo.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐
stop, il motore si riavvierà automati‐
camente.
Sistema Stop-start 3 147.

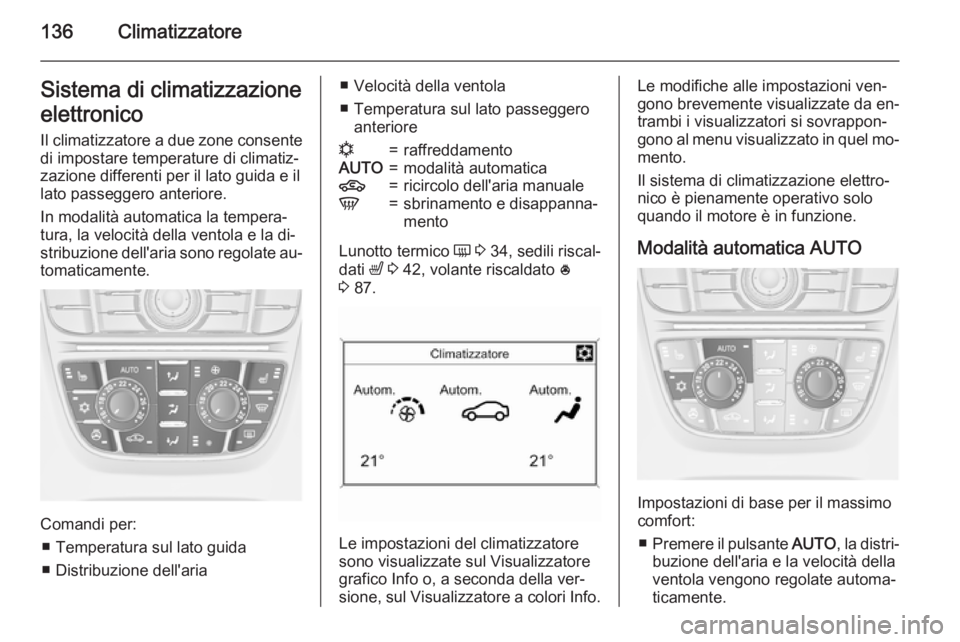

136ClimatizzatoreSistema di climatizzazione
elettronico
Il climatizzatore a due zone consente di impostare temperature di climatiz‐
zazione differenti per il lato guida e il
lato passeggero anteriore.
In modalità automatica la tempera‐
tura, la velocità della ventola e la di‐
stribuzione dell'aria sono regolate au‐ tomaticamente.
Comandi per:
■ Temperatura sul lato guida
■ Distribuzione dell'aria
■ Velocità della ventola
■ Temperatura sul lato passeggero anterioren=raffreddamentoAUTO=modalità automatica4=ricircolo dell'aria manualeV=sbrinamento e disappanna‐
mento
Lunotto termico Ü 3 34, sedili riscal‐
dati ß 3 42, volante riscaldato *
3 87.
Le impostazioni del climatizzatore
sono visualizzate sul Visualizzatore grafico Info o, a seconda della ver‐
sione, sul Visualizzatore a colori Info.
Le modifiche alle impostazioni ven‐
gono brevemente visualizzate da en‐
trambi i visualizzatori si sovrappon‐
gono al menu visualizzato in quel mo‐
mento.
Il sistema di climatizzazione elettro‐
nico è pienamente operativo solo
quando il motore è in funzione.
Modalità automatica AUTO
Impostazioni di base per il massimo
comfort:
■ Premere il pulsante AUTO, la distri‐
buzione dell'aria e la velocità della
ventola vengono regolate automa‐
ticamente.

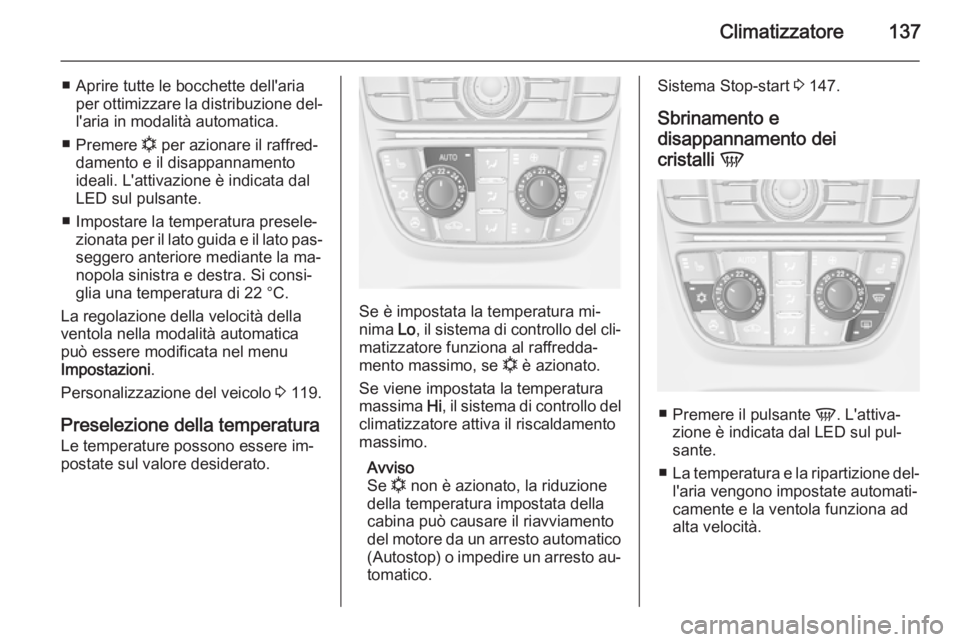

Climatizzatore137
■ Aprire tutte le bocchette dell'ariaper ottimizzare la distribuzione del‐
l'aria in modalità automatica.
■ Premere n per azionare il raffred‐
damento e il disappannamento ideali. L'attivazione è indicata dal
LED sul pulsante.
■ Impostare la temperatura presele‐ zionata per il lato guida e il lato pas‐
seggero anteriore mediante la ma‐
nopola sinistra e destra. Si consi‐
glia una temperatura di 22 °C.
La regolazione della velocità della
ventola nella modalità automatica
può essere modificata nel menu
Impostazioni .
Personalizzazione del veicolo 3 119.
Preselezione della temperatura Le temperature possono essere im‐
postate sul valore desiderato.
Se è impostata la temperatura mi‐
nima Lo, il sistema di controllo del cli‐
matizzatore funziona al raffredda‐
mento massimo, se n è azionato.
Se viene impostata la temperatura massima Hi, il sistema di controllo del
climatizzatore attiva il riscaldamento
massimo.
Avviso
Se n non è azionato, la riduzione
della temperatura impostata della
cabina può causare il riavviamento
del motore da un arresto automatico
(Autostop) o impedire un arresto au‐
tomatico.
Sistema Stop-start 3 147.
Sbrinamento e
disappannamento dei
cristalli V
■
Premere il pulsante V. L'attiva‐
zione è indicata dal LED sul pul‐
sante.
■ La temperatura e la ripartizione del‐
l'aria vengono impostate automati‐
camente e la ventola funziona ad
alta velocità.

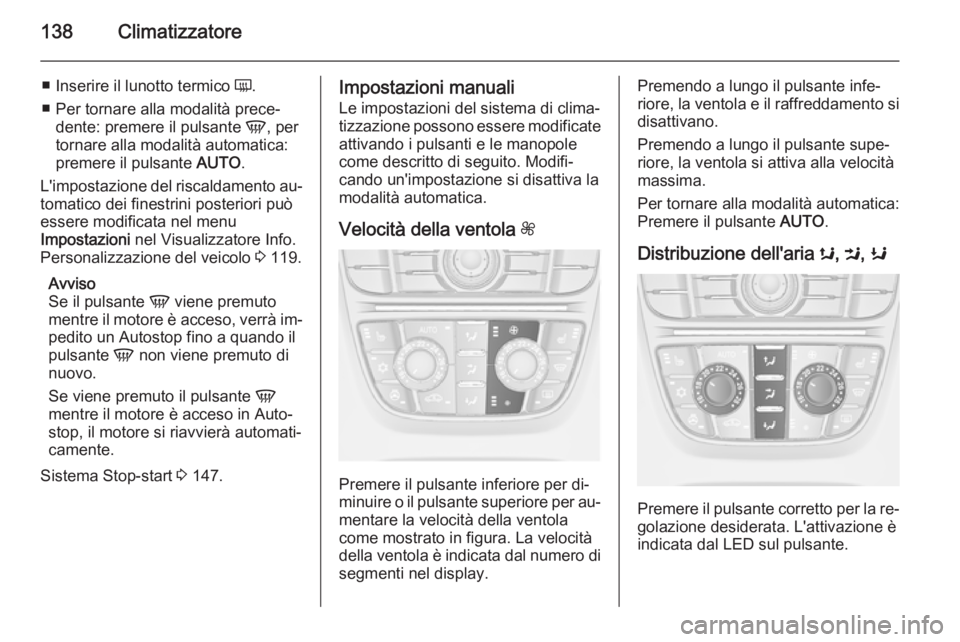

138Climatizzatore
■Inserire il lunotto termico Ü.
■ Per tornare alla modalità prece‐ dente: premere il pulsante V, per
tornare alla modalità automatica:
premere il pulsante AUTO.
L'impostazione del riscaldamento au‐ tomatico dei finestrini posteriori può
essere modificata nel menu
Impostazioni nel Visualizzatore Info.
Personalizzazione del veicolo 3 119.
Avviso
Se il pulsante V viene premuto
mentre il motore è acceso, verrà im‐ pedito un Autostop fino a quando il
pulsante V non viene premuto di
nuovo.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐
stop, il motore si riavvierà automati‐
camente.
Sistema Stop-start 3 147.Impostazioni manuali
Le impostazioni del sistema di clima‐
tizzazione possono essere modificate
attivando i pulsanti e le manopole
come descritto di seguito. Modifi‐
cando un'impostazione si disattiva la
modalità automatica.
Velocità della ventola Z
Premere il pulsante inferiore per di‐
minuire o il pulsante superiore per au‐
mentare la velocità della ventola
come mostrato in figura. La velocità
della ventola è indicata dal numero di segmenti nel display.
Premendo a lungo il pulsante infe‐
riore, la ventola e il raffreddamento si
disattivano.
Premendo a lungo il pulsante supe‐
riore, la ventola si attiva alla velocità
massima.
Per tornare alla modalità automatica:
Premere il pulsante AUTO.
Distribuzione dell'aria s, M , K
Premere il pulsante corretto per la re‐
golazione desiderata. L'attivazione è
indicata dal LED sul pulsante.

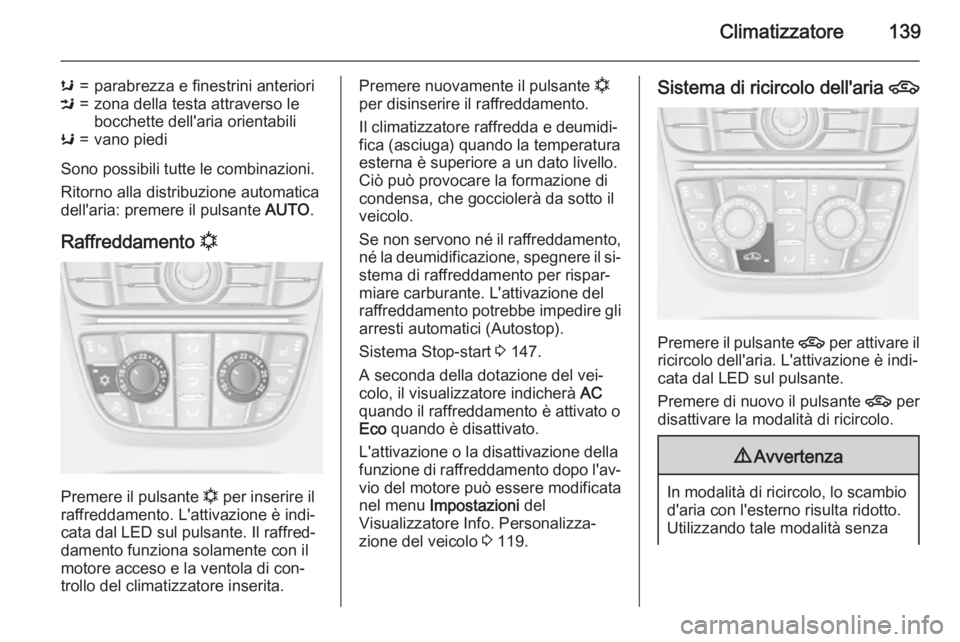

Climatizzatore139
s=parabrezza e finestrini anterioriM=zona della testa attraverso le
bocchette dell'aria orientabiliK=vano piedi
Sono possibili tutte le combinazioni.
Ritorno alla distribuzione automatica
dell'aria: premere il pulsante AUTO.
Raffreddamento n
Premere il pulsante
n per inserire il
raffreddamento. L'attivazione è indi‐
cata dal LED sul pulsante. Il raffred‐
damento funziona solamente con il
motore acceso e la ventola di con‐
trollo del climatizzatore inserita.
Premere nuovamente il pulsante n
per disinserire il raffreddamento.
Il climatizzatore raffredda e deumidi‐ fica (asciuga) quando la temperatura
esterna è superiore a un dato livello.
Ciò può provocare la formazione di
condensa, che gocciolerà da sotto il
veicolo.
Se non servono né il raffreddamento, né la deumidificazione, spegnere il si‐stema di raffreddamento per rispar‐miare carburante. L'attivazione del
raffreddamento potrebbe impedire gli
arresti automatici (Autostop).
Sistema Stop-start 3 147.
A seconda della dotazione del vei‐ colo, il visualizzatore indicherà AC
quando il raffreddamento è attivato o
Eco quando è disattivato.
L'attivazione o la disattivazione della
funzione di raffreddamento dopo l'av‐
vio del motore può essere modificata
nel menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 119.Sistema di ricircolo dell'aria 4
Premere il pulsante
4 per attivare il
ricircolo dell'aria. L'attivazione è indi‐
cata dal LED sul pulsante.
Premere di nuovo il pulsante 4 per
disattivare la modalità di ricircolo.
9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza

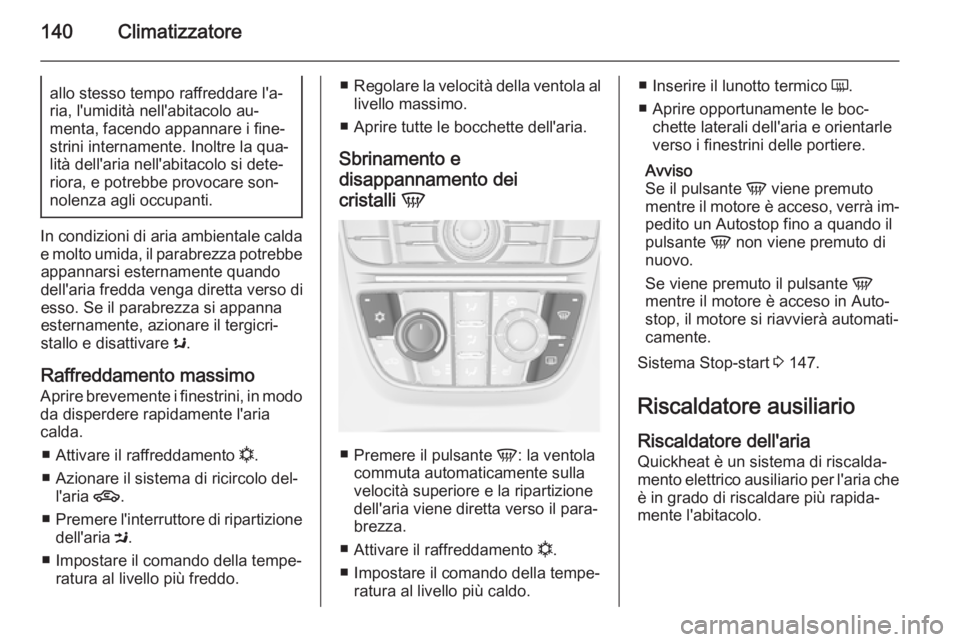

140Climatizzatoreallo stesso tempo raffreddare l'a‐
ria, l'umidità nell'abitacolo au‐
menta, facendo appannare i fine‐
strini internamente. Inoltre la qua‐
lità dell'aria nell'abitacolo si dete‐
riora, e potrebbe provocare son‐
nolenza agli occupanti.
In condizioni di aria ambientale calda
e molto umida, il parabrezza potrebbe appannarsi esternamente quando
dell'aria fredda venga diretta verso di
esso. Se il parabrezza si appanna
esternamente, azionare il tergicri‐
stallo e disattivare s.
Raffreddamento massimo
Aprire brevemente i finestrini, in modo da disperdere rapidamente l'aria
calda.
■ Attivare il raffreddamento n.
■ Azionare il sistema di ricircolo del‐ l'aria 4.
■ Premere l'interruttore di ripartizione
dell'aria M.
■ Impostare il comando della tempe‐ ratura al livello più freddo.
■Regolare la velocità della ventola al
livello massimo.
■ Aprire tutte le bocchette dell'aria.
Sbrinamento e
disappannamento dei
cristalli V
■
Premere il pulsante V: la ventola
commuta automaticamente sulla velocità superiore e la ripartizione
dell'aria viene diretta verso il para‐
brezza.
■ Attivare il raffreddamento n.
■ Impostare il comando della tempe‐ ratura al livello più caldo.
■Inserire il lunotto termico Ü.
■ Aprire opportunamente le boc‐ chette laterali dell'aria e orientarle
verso i finestrini delle portiere.
Avviso
Se il pulsante V viene premuto
mentre il motore è acceso, verrà im‐ pedito un Autostop fino a quando il
pulsante V non viene premuto di
nuovo.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐
stop, il motore si riavvierà automati‐
camente.
Sistema Stop-start 3 147.
Riscaldatore ausiliario
Riscaldatore dell'aria
Quickheat è un sistema di riscalda‐
mento elettrico ausiliario per l'aria che è in grado di riscaldare più rapida‐
mente l'abitacolo.

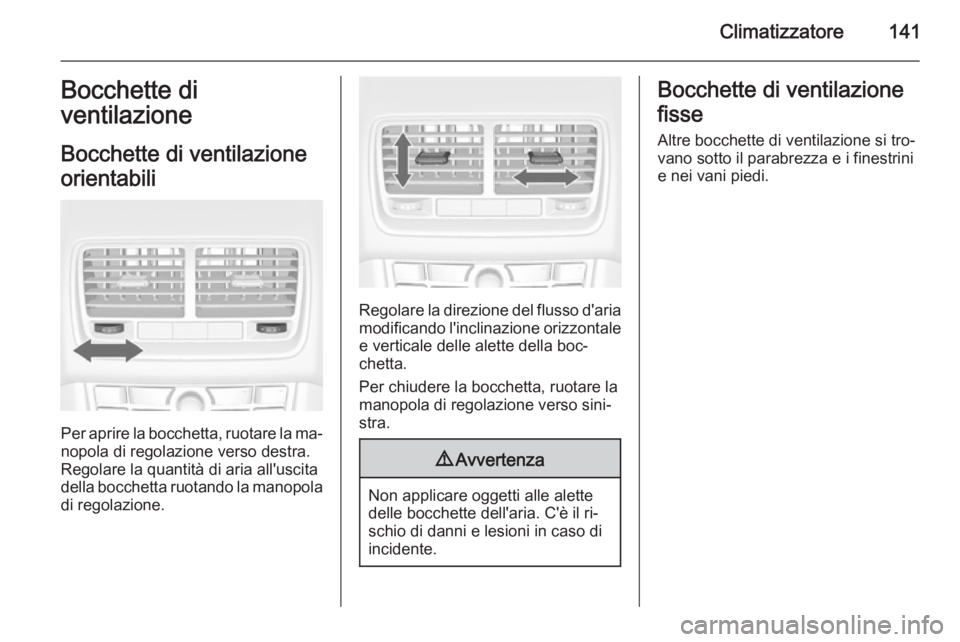

Climatizzatore141Bocchette di
ventilazione
Bocchette di ventilazione
orientabili
Per aprire la bocchetta, ruotare la ma‐
nopola di regolazione verso destra.
Regolare la quantità di aria all'uscita della bocchetta ruotando la manopola di regolazione.
Regolare la direzione del flusso d'aria
modificando l'inclinazione orizzontale e verticale delle alette della boc‐
chetta.
Per chiudere la bocchetta, ruotare la
manopola di regolazione verso sini‐
stra.
9 Avvertenza
Non applicare oggetti alle alette
delle bocchette dell'aria. C'è il ri‐
schio di danni e lesioni in caso di
incidente.
Bocchette di ventilazione
fisse
Altre bocchette di ventilazione si tro‐
vano sotto il parabrezza e i finestrini
e nei vani piedi.

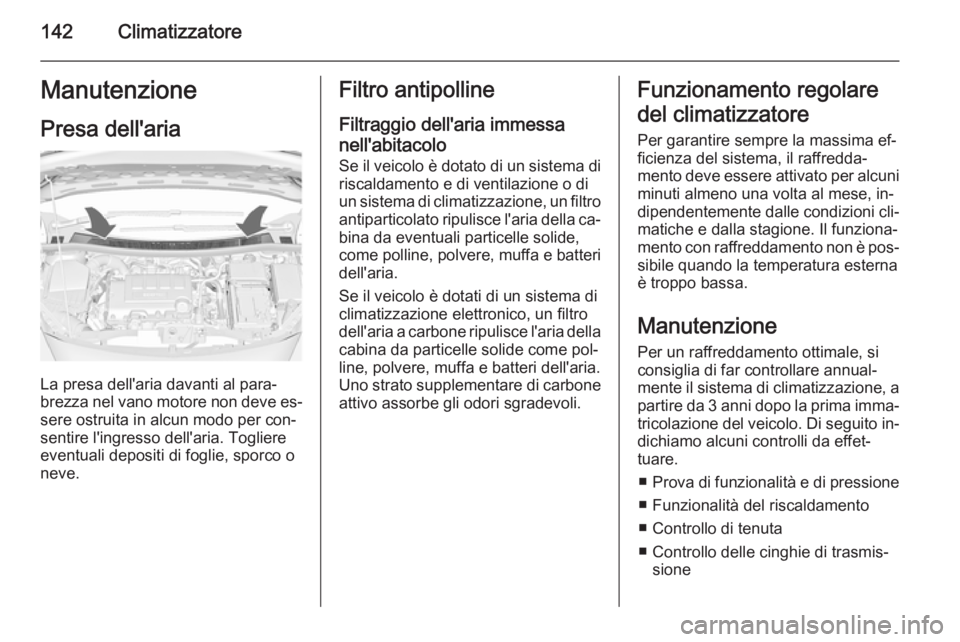

142ClimatizzatoreManutenzionePresa dell'aria
La presa dell'aria davanti al para‐
brezza nel vano motore non deve es‐ sere ostruita in alcun modo per con‐
sentire l'ingresso dell'aria. Togliere
eventuali depositi di foglie, sporco o
neve.
Filtro antipolline
Filtraggio dell'aria immessa
nell'abitacolo Se il veicolo è dotato di un sistema di riscaldamento e di ventilazione o di
un sistema di climatizzazione, un filtro
antiparticolato ripulisce l'aria della ca‐ bina da eventuali particelle solide,come polline, polvere, muffa e batteri dell'aria.
Se il veicolo è dotati di un sistema di
climatizzazione elettronico, un filtro
dell'aria a carbone ripulisce l'aria della
cabina da particelle solide come pol‐
line, polvere, muffa e batteri dell'aria. Uno strato supplementare di carbone attivo assorbe gli odori sgradevoli.Funzionamento regolare
del climatizzatore Per garantire sempre la massima ef‐
ficienza del sistema, il raffredda‐ mento deve essere attivato per alcuni
minuti almeno una volta al mese, in‐
dipendentemente dalle condizioni cli‐ matiche e dalla stagione. Il funziona‐
mento con raffreddamento non è pos‐
sibile quando la temperatura esterna
è troppo bassa.
Manutenzione Per un raffreddamento ottimale, si
consiglia di far controllare annual‐
mente il sistema di climatizzazione, a partire da 3 anni dopo la prima imma‐
tricolazione del veicolo. Di seguito in‐ dichiamo alcuni controlli da effet‐
tuare.
■ Prova di funzionalità e di pressione
■ Funzionalità del riscaldamento
■ Controllo di tenuta
■ Controllo delle cinghie di trasmis‐ sione
