Araç bakımı247
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı lamba muhafazasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3. Ampul tutucuyu lambagövdesinden çıkartmak için saatintersi yönde çevirin.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
İç aydınlatma
İç aydınlatma lambası, Okuma
lambaları Lamba değişimini sadece bir servise
yaptırın.

248Araç bakımı
Bagaj bölümü aydınlatması
1. Lambayı tornavidayla çektirerekyuvasından dışarı çıkarın.
2. Ampulü hafifçe yaylı kelepçeye doğru bastırın ve dışarı çıkarın.
3. Yeni ampulü takın.
4. Lambayı yuvasına yerleştirin.
Gösterge paneli
aydınlatması
Lamba değişimini sadece bir servise yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
■ Motor bölümünde ön sol kısımda,■ Soldan direksiyonlu araçlarda, eşya saklama gözünün altındakikaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında,
■ Bagaj bölümünde sol taraftaki kapağın arkasında.
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.

Araç bakımı249
Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.

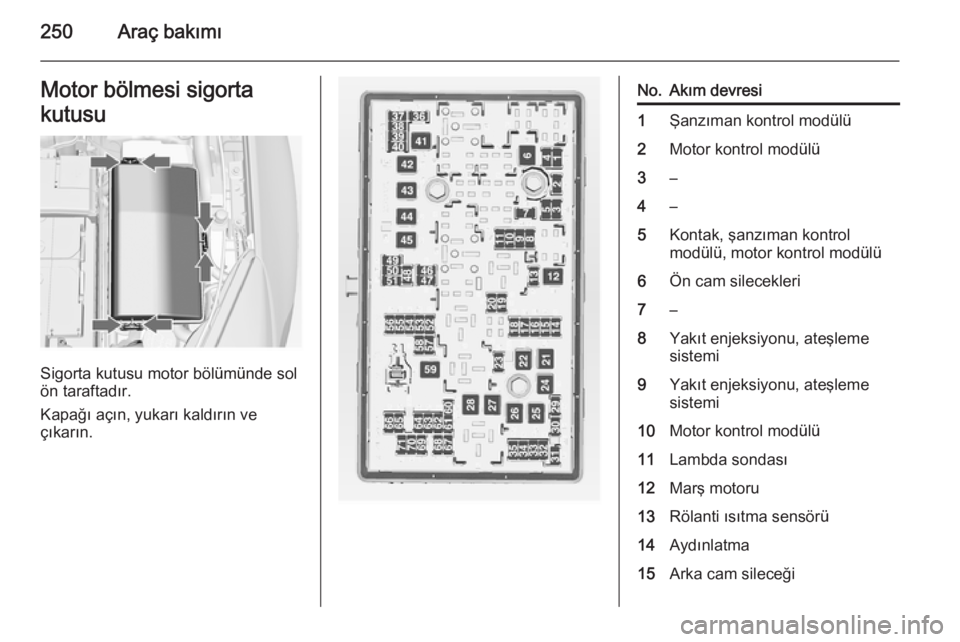

250Araç bakımıMotor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı açın, yukarı kaldırın ve
çıkarın.
No.Akım devresi1Şanzıman kontrol modülü2Motor kontrol modülü3–4–5Kontak, şanzıman kontrol
modülü, motor kontrol modülü6Ön cam silecekleri7–8Yakıt enjeksiyonu, ateşleme
sistemi9Yakıt enjeksiyonu, ateşleme
sistemi10Motor kontrol modülü11Lambda sondası12Marş motoru13Rölanti ısıtma sensörü14Aydınlatma15Arka cam sileceği

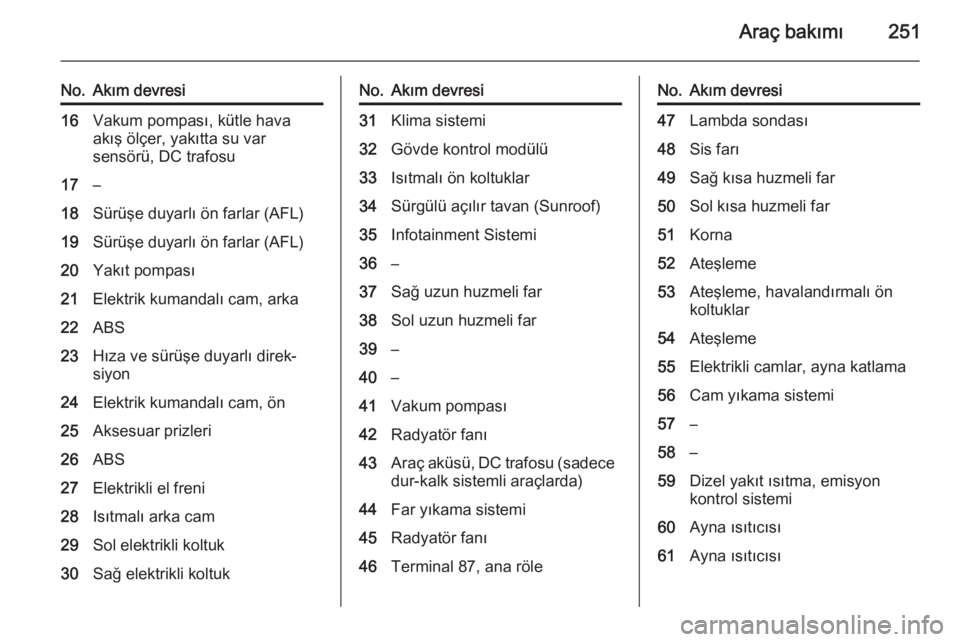

Araç bakımı251
No.Akım devresi16Vakum pompası, kütle havaakış ölçer, yakıtta su var
sensörü, DC trafosu17–18Sürüşe duyarlı ön farlar (AFL)19Sürüşe duyarlı ön farlar (AFL)20Yakıt pompası21Elektrik kumandalı cam, arka22ABS23Hıza ve sürüşe duyarlı direk‐
siyon24Elektrik kumandalı cam, ön25Aksesuar prizleri26ABS27Elektrikli el freni28Isıtmalı arka cam29Sol elektrikli koltuk30Sağ elektrikli koltukNo.Akım devresi31Klima sistemi32Gövde kontrol modülü33Isıtmalı ön koltuklar34Sürgülü açılır tavan (Sunroof)35Infotainment Sistemi36–37Sağ uzun huzmeli far38Sol uzun huzmeli far39–40–41Vakum pompası42Radyatör fanı43Araç aküsü, DC trafosu (sadece dur-kalk sistemli araçlarda)44Far yıkama sistemi45Radyatör fanı46Terminal 87, ana röleNo.Akım devresi47Lambda sondası48Sis farı49Sağ kısa huzmeli far50Sol kısa huzmeli far51Korna52Ateşleme53Ateşleme, havalandırmalı ön
koltuklar54Ateşleme55Elektrikli camlar, ayna katlama56Cam yıkama sistemi57–58–59Dizel yakıt ısıtma, emisyon
kontrol sistemi60Ayna ısıtıcısı61Ayna ısıtıcısı

252Araç bakımı
No.Akım devresi62–63Arka cam sensörü64Sürüşe duyarlı ön farlar (AFL)65Yardımcı pompa (sadece dur-
kalk sistemli araçlarda)66Arka cam yıkama sistemi67Yakıt sistemi kontrol modülü68–69Araç aküsü sensörü70Yağmur sensörü71Araç aküsü sensörü
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın, kilit
dillerini açın, eşya saklama gözünü
aşağı yatırın ve çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın ve kapağı çıkarın.

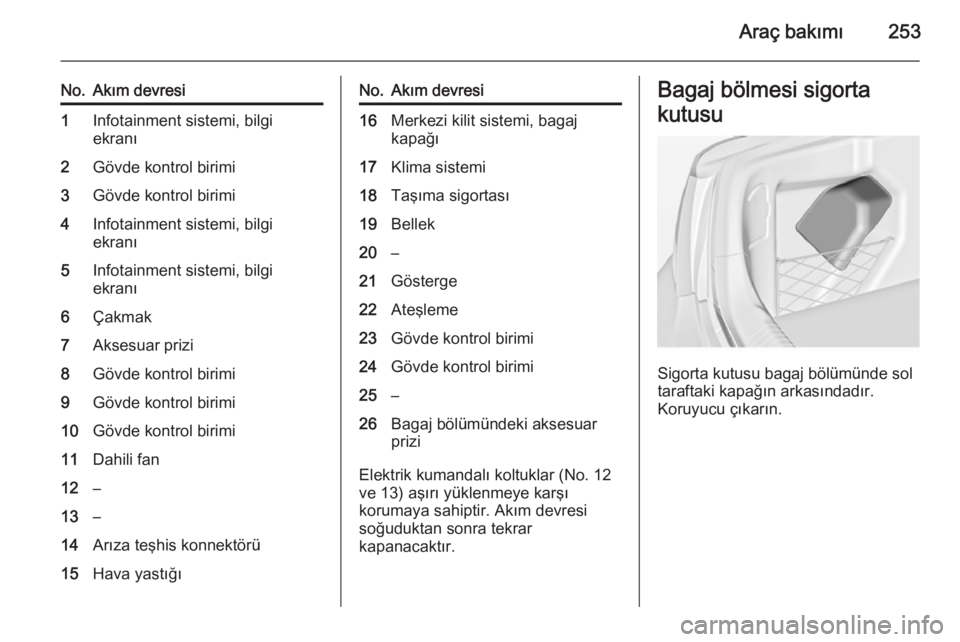

Araç bakımı253
No.Akım devresi1Infotainment sistemi, bilgi
ekranı2Gövde kontrol birimi3Gövde kontrol birimi4Infotainment sistemi, bilgi
ekranı5Infotainment sistemi, bilgi
ekranı6Çakmak7Aksesuar prizi8Gövde kontrol birimi9Gövde kontrol birimi10Gövde kontrol birimi11Dahili fan12–13–14Arıza teşhis konnektörü15Hava yastığıNo.Akım devresi16Merkezi kilit sistemi, bagaj
kapağı17Klima sistemi18Taşıma sigortası19Bellek20–21Gösterge22Ateşleme23Gövde kontrol birimi24Gövde kontrol birimi25–26Bagaj bölümündeki aksesuar
prizi
Elektrik kumandalı koltuklar (No. 12
ve 13) aşırı yüklenmeye karşı
korumaya sahiptir. Akım devresi
soğuduktan sonra tekrar
kapanacaktır.
Bagaj bölmesi sigorta
kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucu çıkarın.

254Araç bakımı
No.Akım devresi1Merkezi kilit sistemi, elektrikli
bagaj kapağı2Karavan/römork modülü3–4–5Karavan/römork soketi6Direksiyon ısıtıcısı7–8Karavan/römork soketi9Sürgülü açılır tavan (Sunroof)10Merkezi kilit sistemi, bagaj
kapağı11–12–13–14–15Elektrikli bagaj kapağı kilidiNo.Akım devresi16Klima sistemi17–18–19Yan engel detektörü20Yan engel detektörü, havalan‐
dırmalı ön koltuklar21Aktif süspansiyon sistemi, uzun
huzmeli far asistanı, hız sabit‐
leme sistemi (Cruise control),
trafik işareti desteği, şerit
değiştirme uyarı sistemi,
karavan/römork modülü22Hırsızlık alarm sistemi23Tüm tekerlerden çekiş, hırsızlık
alarm sistemi24–25–26–27–
