2015 OPEL INSIGNIA Manual de Instruções (in Portugues)

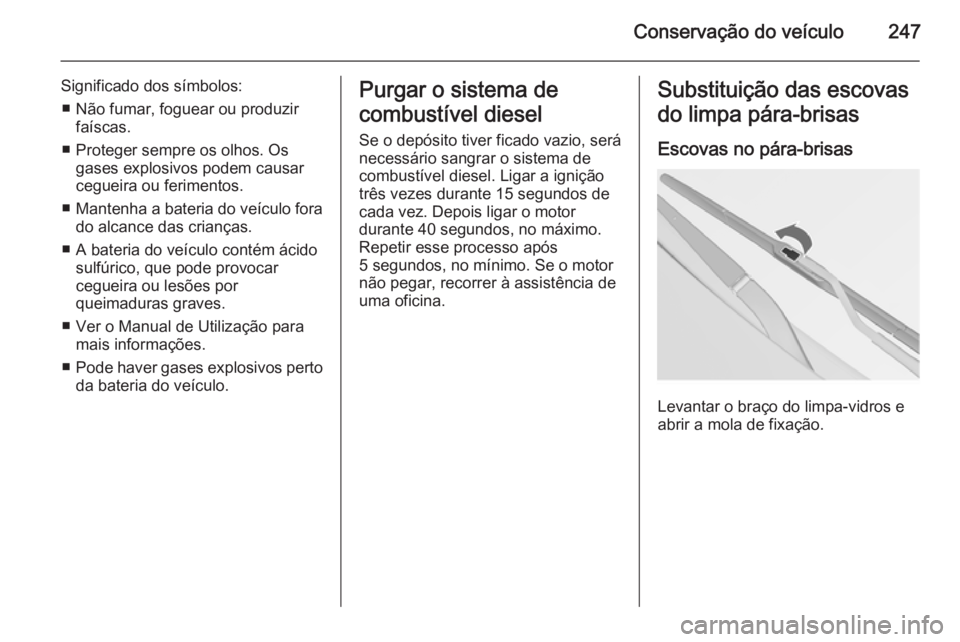

Conservação do veículo247
Significado dos símbolos:■ Não fumar, foguear ou produzir faíscas.
■ Proteger sempre os olhos. Os gases explosivos podem causar
cegueira ou ferimentos.
■ Mantenha a bateria do veículo fora
do alcance das crianças.
■ A bateria do veículo contém ácido sulfúrico, que pode provocar
cegueira ou lesões por
queimaduras graves.
■ Ver o Manual de Utilização para mais informações.
■ Pode haver gases explosivos perto
da bateria do veículo.Purgar o sistema de
combustível diesel
Se o depósito tiver ficado vazio, será
necessário sangrar o sistema de
combustível diesel. Ligar a ignição
três vezes durante 15 segundos de
cada vez. Depois ligar o motor
durante 40 segundos, no máximo.
Repetir esse processo após
5 segundos, no mínimo. Se o motor
não pegar, recorrer à assistência de
uma oficina.Substituição das escovas
do limpa pára-brisas
Escovas no pára-brisas
Levantar o braço do limpa-vidros e
abrir a mola de fixação.

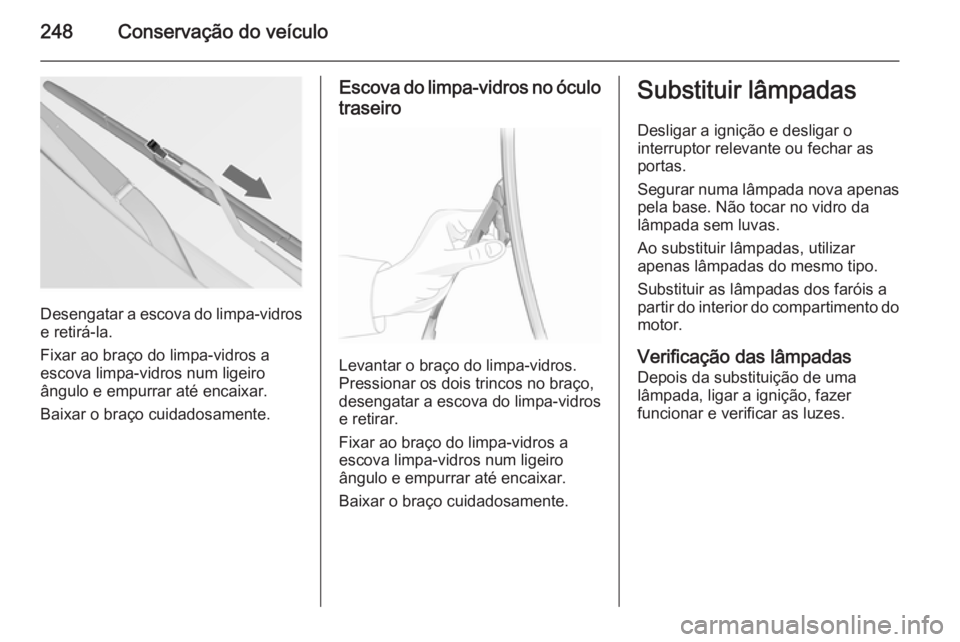

248Conservação do veículo
Desengatar a escova do limpa-vidros
e retirá-la.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Escova do limpa-vidros no óculo
traseiro
Levantar o braço do limpa-vidros.
Pressionar os dois trincos no braço,
desengatar a escova do limpa-vidros
e retirar.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Substituir lâmpadas
Desligar a ignição e desligar o
interruptor relevante ou fechar as
portas.
Segurar numa lâmpada nova apenas pela base. Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Substituir as lâmpadas dos faróis a
partir do interior do compartimento do motor.
Verificação das lâmpadasDepois da substituição de uma
lâmpada, ligar a ignição, fazer
funcionar e verificar as luzes.

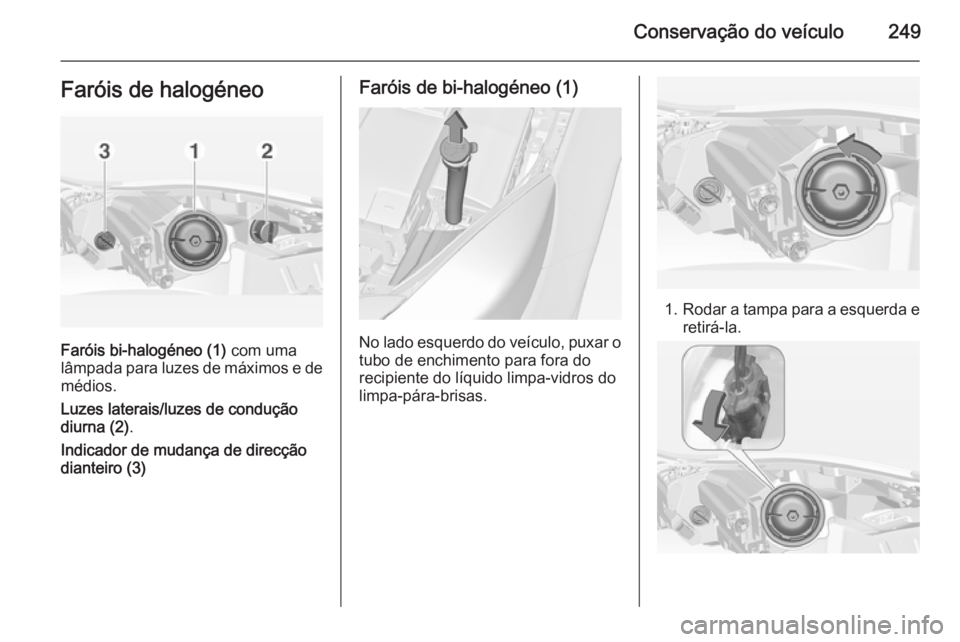

Conservação do veículo249Faróis de halogéneo
Faróis bi-halogéneo (1) com uma
lâmpada para luzes de máximos e de
médios.
Luzes laterais/luzes de condução
diurna (2) .
Indicador de mudança de direcção
dianteiro (3)
Faróis de bi-halogéneo (1)
No lado esquerdo do veículo, puxar o
tubo de enchimento para fora do
recipiente do líquido limpa-vidros do
limpa-pára-brisas.
1. Rodar a tampa para a esquerda e
retirá-la.

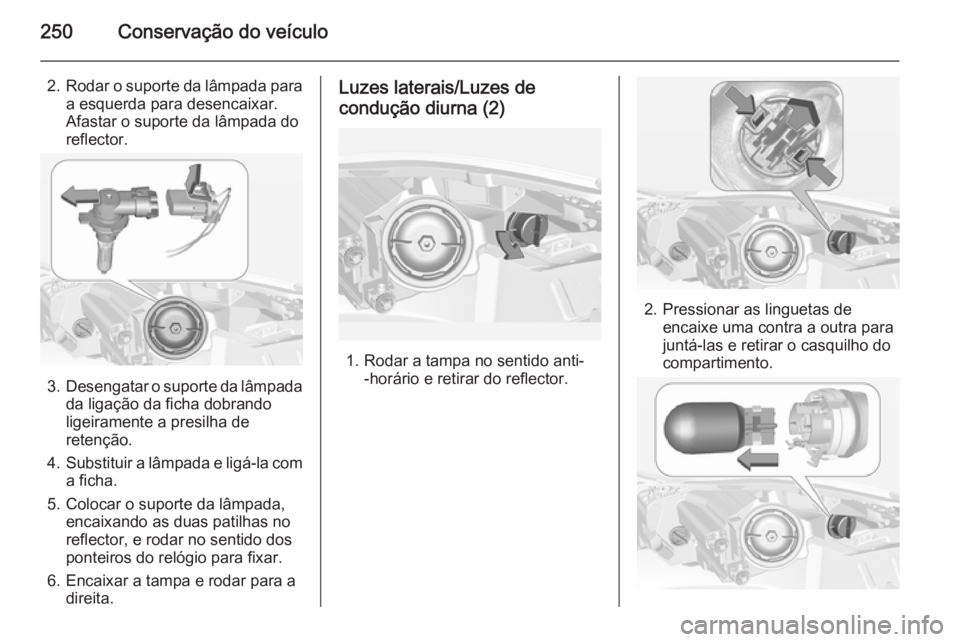

250Conservação do veículo
2.Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Afastar o suporte da lâmpada do
reflector.
3. Desengatar o suporte da lâmpada
da ligação da ficha dobrando
ligeiramente a presilha de
retenção.
4. Substituir a lâmpada e ligá-la com
a ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.
Luzes laterais/Luzes de
condução diurna (2)
1. Rodar a tampa no sentido anti- -horário e retirar do reflector.
2. Pressionar as linguetas deencaixe uma contra a outra para
juntá-las e retirar o casquilho do
compartimento.

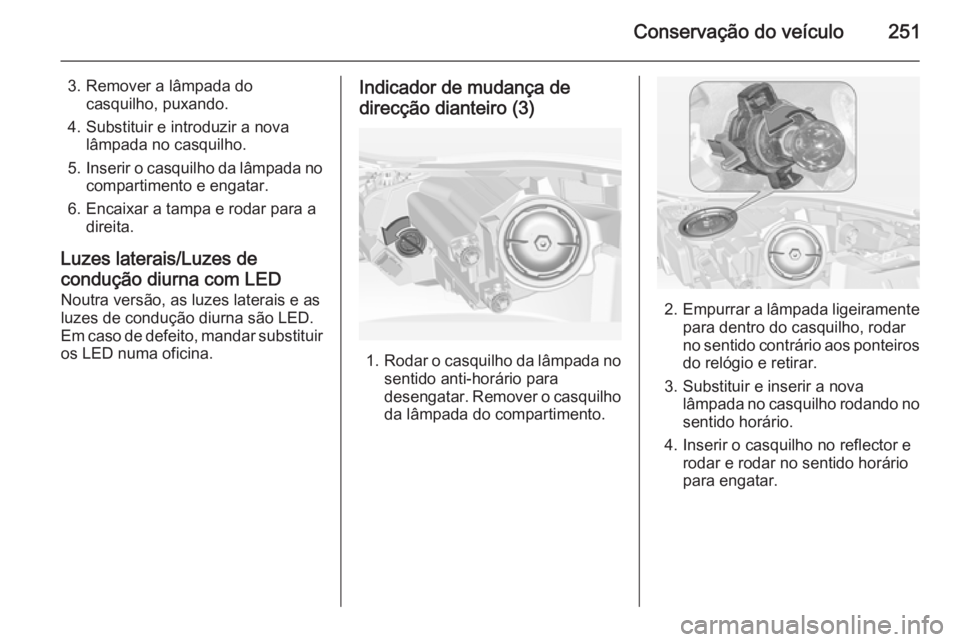

Conservação do veículo251
3. Remover a lâmpada docasquilho, puxando.
4. Substituir e introduzir a nova lâmpada no casquilho.
5. Inserir o casquilho da lâmpada no
compartimento e engatar.
6. Encaixar a tampa e rodar para a direita.
Luzes laterais/Luzes de
condução diurna com LED
Noutra versão, as luzes laterais e as
luzes de condução diurna são LED. Em caso de defeito, mandar substituir
os LED numa oficina.Indicador de mudança de
direcção dianteiro (3)
1. Rodar o casquilho da lâmpada no
sentido anti-horário para
desengatar. Remover o casquilho
da lâmpada do compartimento.
2. Empurrar a lâmpada ligeiramente
para dentro do casquilho, rodar
no sentido contrário aos ponteiros
do relógio e retirar.
3. Substituir e inserir a nova lâmpada no casquilho rodando nosentido horário.
4. Inserir o casquilho no reflector e rodar e rodar no sentido horário
para engatar.

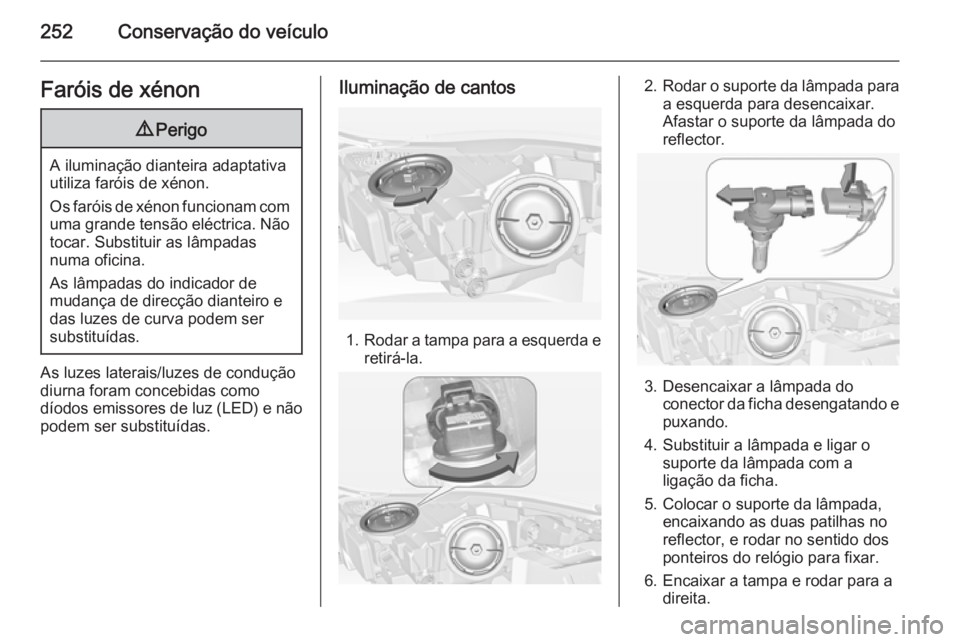

252Conservação do veículoFaróis de xénon9Perigo
A iluminação dianteira adaptativa
utiliza faróis de xénon.
Os faróis de xénon funcionam com uma grande tensão eléctrica. Não tocar. Substituir as lâmpadas
numa oficina.
As lâmpadas do indicador de
mudança de direcção dianteiro e
das luzes de curva podem ser
substituídas.
As luzes laterais/luzes de condução
diurna foram concebidas como
díodos emissores de luz (LED) e não
podem ser substituídas.
Iluminação de cantos
1. Rodar a tampa para a esquerda e
retirá-la.
2. Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Afastar o suporte da lâmpada do reflector.
3. Desencaixar a lâmpada do conector da ficha desengatando epuxando.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a
ligação da ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.

Conservação do veículo253

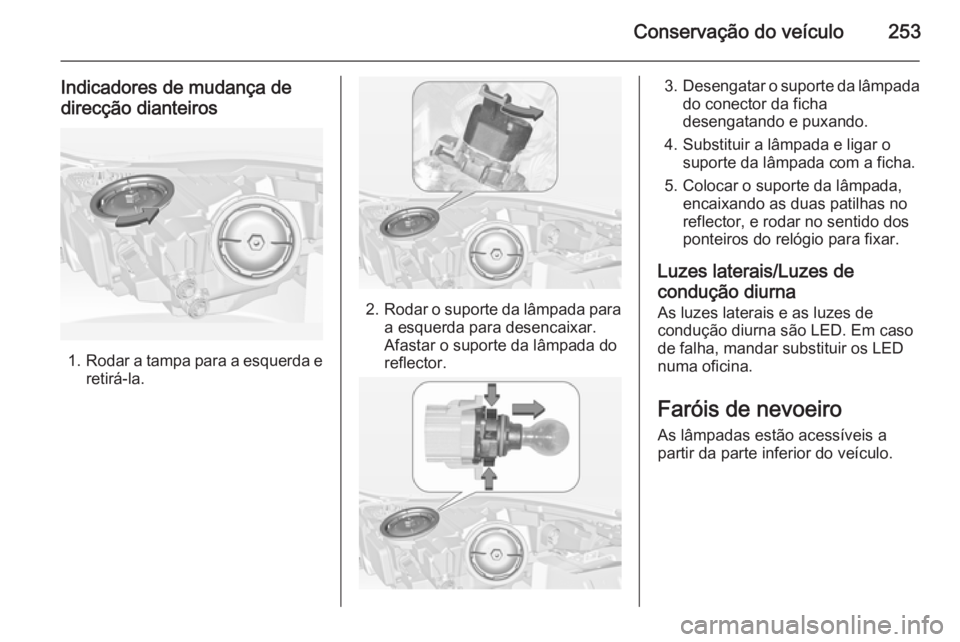

Indicadores de mudança de
direcção dianteiros
1. Rodar a tampa para a esquerda e
retirá-la.
2. Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Afastar o suporte da lâmpada do
reflector.
3. Desengatar o suporte da lâmpada
do conector da ficha
desengatando e puxando.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
Luzes laterais/Luzes de
condução diurna As luzes laterais e as luzes de
condução diurna são LED. Em caso
de falha, mandar substituir os LED
numa oficina.
Faróis de nevoeiro As lâmpadas estão acessíveis a
partir da parte inferior do veículo.

254Conservação do veículo
1.Rodar o suporte da lâmpada para
a esquerda e retirá-lo do reflector.
2. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
3. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
4. Inserir o casquilho da lâmpada no
reflector e rodar no sentido
horário para engatar.
Luzes traseiras
Hatchback de 5 portas / Berlina
de 4 portas1. Retirar a tampa do interior da bagageira.
2. Desapertar manualmente trêsporcas de fixação em plástico
pelo lado de dentro.
