2015 OPEL CORSA ESP

66Portaobjetos
Gire el tornillo de apriete para sujetar
la biela a la fijación correspondiente.
Ajuste los alojamientos para las rue‐
das de modo que la bicicleta quede
en posición horizontal. La separación entre los pedales y el portón trasero
debería ser de 5 cm como mínimo.
Las dos ruedas de la bicicleta deben
estar en los alojamientos correspon‐
dientes.Atención
Asegúrese de tirar de las ranuras
para las ruedas hasta donde sea
necesario para colocar las dos
ruedas de la bicicleta en las mis‐
mas. Si no, el montaje horizontal
de la bicicleta no es seguro. El
descuido puede originar daños en las ruedas de la bicicleta originado por los gases de escape calientes.
Alinee la bicicleta en sentido longitu‐
dinal respecto al vehículo. Afloje lige‐ ramente la fijación para la biela.
Coloque la bicicleta en posición ver‐
tical usando el asa giratoria del aloja‐ miento para la biela.
Si las dos bicicletas se obstaculizan
entre sí, se puede adaptar la posición
relativa de cada bicicleta ajustando
los alojamientos para las ruedas y el
asa giratoria del alojamiento para la
biela, hasta que las bicicletas no se
toquen entre sí. Asegúrese de que
haya suficiente holgura respecto al
vehículo.

Portaobjetos67
Apriete al máximo manualmente el
tornillo de la fijación para la biela.
Asegure las dos ruedas de la bicicleta
a sus alojamientos con las cintas de
sujeción.
Compruebe si la bicicleta está firme‐ mente sujeta.
Atención
Asegúrese de que la separación
entre la bicicleta y el vehículo sea
de 5 cm como mínimo. Si fuera
necesario, afloje el manillar y gí‐ relo hacia un lado.
Se recomienda anotar y conservar
los ajustes de los alojamientos para
las ruedas y del asa giratoria en el
alojamiento para la biela de cada bi‐
cicleta. Mediante un correcto ajuste
previo, se facilita el montaje de la bi‐
cicleta en ocasiones posteriores.
Nota
Se recomienda fijar una señal de ad‐
vertencia en la bicicleta trasera para
aumentar la visibilidad.
Desmontar una bicicleta del
portabicicletas trasero
Suelte las cintas de sujeción de las
ruedas de la bicicleta.
Sujete la bicicleta, afloje el tornillo de apriete de la fijación para la biela y
levante la fijación para extraerla.
Retraer el portabicicletas
trasero
Inserte las fijaciones para las bielas
en el alojamiento correspondiente
como se muestra en la ilustración.

68Portaobjetos
Introduzca la cinta de sujeción y
apriétela hacia abajo lo máximo posi‐ ble.
Pulse la palanca de desbloqueo e in‐serte los alojamientos para las rue‐
das completamente, hasta el tope.
Desenclave la palanca de bloqueo en
el apoyo diagonal y pliegue hacia abajo los alojamientos para la biela.
9 Advertencia
Riesgo de pinzamiento.
Bascule hacia delante las palancas
tensoras, primero la derecha ( 1) y
luego la izquierda ( 2), hasta que pue‐
dan enclavarse en sus alojamientos
respectivos.

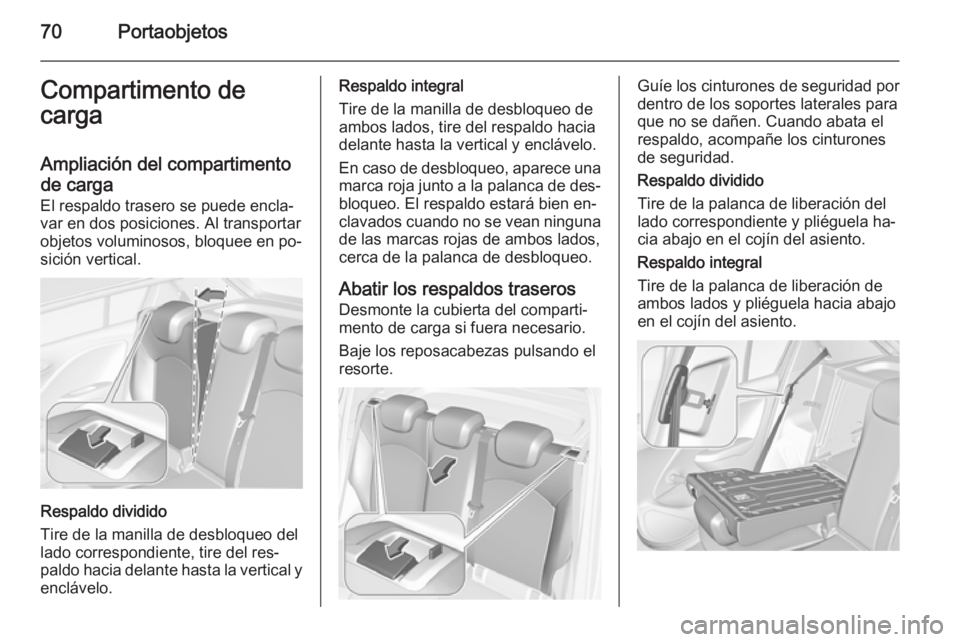

70PortaobjetosCompartimento de
carga
Ampliación del compartimento
de carga El respaldo trasero se puede encla‐
var en dos posiciones. Al transportar
objetos voluminosos, bloquee en po‐
sición vertical.
Respaldo dividido
Tire de la manilla de desbloqueo del
lado correspondiente, tire del res‐
paldo hacia delante hasta la vertical y
enclávelo.
Respaldo integral
Tire de la manilla de desbloqueo de
ambos lados, tire del respaldo hacia
delante hasta la vertical y enclávelo.
En caso de desbloqueo, aparece una marca roja junto a la palanca de des‐
bloqueo. El respaldo estará bien en‐
clavados cuando no se vean ninguna de las marcas rojas de ambos lados,
cerca de la palanca de desbloqueo.
Abatir los respaldos traseros
Desmonte la cubierta del comparti‐
mento de carga si fuera necesario.
Baje los reposacabezas pulsando el
resorte.Guíe los cinturones de seguridad por
dentro de los soportes laterales para que no se dañen. Cuando abata el
respaldo, acompañe los cinturones
de seguridad.
Respaldo dividido
Tire de la palanca de liberación del lado correspondiente y pliéguela ha‐
cia abajo en el cojín del asiento.
Respaldo integral
Tire de la palanca de liberación de
ambos lados y pliéguela hacia abajo
en el cojín del asiento.

Portaobjetos71
Si se va a cargar el vehículo por unade las puertas traseras, saque el cin‐ turón de seguridad de la guía del res‐
paldo e inserte la lengüeta en el re‐
baje, como se muestra en la ilustra‐
ción.
Para enderezarlos, levante el res‐
paldo y póngalo en posición vertical
hasta que oiga que se acopla.
Asegúrese de que los cinturones de
seguridad de los asientos exteriores
estén colocados en las guías corres‐
pondientes.El respaldo estará bien enclavados
cuando no se vean ninguna de las
marcas rojas de ambos lados, cerca
de la palanca de desbloqueo.9 Advertencia
Sólo se debe conducir el vehículo
si los respaldos están bien encla‐
vados en su posición. En caso
contrario, hay riesgo de lesiones
personales o daños en la carga o
el vehículo si hay un frenazo
brusco o una colisión.
El cinturón de seguridad del asiento
central podría bloquearse si el res‐
paldo se endereza demasiado rápi‐
damente. Para desbloquear el retrac‐
tor, introduzca el cinturón de seguri‐ dad o tire de él unos 20 milímetros y
luego suéltelo.
Cubierta del
compartimento de carga No coloque ningún objeto sobre la cu‐
bierta.
Desmontaje

72Portaobjetos
Desenganche las cintas de sujeción
del portón trasero.
Levante la cubierta por la parte tra‐
sera y empújela hacia arriba por la
parte delantera.
Desmonte la tapa.
Alojamiento
Cuando el compartimento de carga
está completamente cargado, guarde
la cubierta del compartimento en los
asientos traseros o extráigala del ve‐
hículo.
Abrocharse el cinturón Inserte la cubierta en las guías late‐
rales y bájela. Fije las cintas de suje‐
ción al portón trasero.Cubierta del portaobjetos
del maletero
Cubierta del piso trasero
Levante la cubierta del piso trasero
para poder acceder al equipo de re‐
paración de averías de emergencia.
Herramientas 3 211.
En modelos con juego de reparación
de neumáticos en el lado derecho del compartimento de carga, el rebaje de
la rueda de repuesto puede utilizarse
como compartimento de almacena‐
miento adicional. Juego de repara‐
ción de neumáticos 3 220.
Piso de carga doble
El piso de carga doble se puede co‐
locar en el compartimento de carga en dos posiciones:
■ directamente encima de la tapa del
alojamiento de la rueda de re‐
puesto o la cubierta del piso
■ o en las aberturas superiores del compartimento de carga
Para desmontarlo, levante el piso
usando el rebaje y tire hacia atrás.
Para montarlo, inserte el piso de
carga en la guía correspondiente y
luego bájelo.
Si se monta en la posición superior,
se puede utilizar el espacio entre el
piso de carga y la tapa de la cavidad
para la rueda de repuesto como com‐ partimento portaobjetos.

Portaobjetos73
En esta posición, si se abaten los res‐
paldos del asiento trasero, se consi‐
gue una superficie de carga casi ho‐
rizontal.
El piso de carga doble puede soportar una carga máxima de 100 kg. En la
posición inferior, el piso de carga do‐
ble puede soportar la carga máxima
permisible.
Indicación general9 Advertencia
Por motivos de seguridad, guarde
todos los componentes en su po‐sición en el compartimento de
carga, conduzca siempre con la cubierta del piso trasero cerrada y, si es posible, con los respaldos
traseros en posición vertical.
En caso contrario, por una frenada
brusca, un cambio repentino de di‐ rección o un accidente, los ocu‐
pantes del vehículo podrían sufrir
lesiones por el impacto de los ob‐
jetos.
Argollas
Las argollas están diseñadas para
evitar que se desplacen los objetos
transportados, por ejemplo usando correas de amarre o una red para el
equipaje.
Triángulo de advertencia
El triángulo de advertencia se guarda
en el compartimento de carga, debajo del portón trasero.

Portaobjetos75
Fije el portaequipajes en los puntoscorrespondientes, véanse las instruc‐
ciones adjuntas del sistema de porta‐
equipajes de techo.Información sobre la
carga
■ Los objetos pesados en el compar‐
timento de carga deben colocarse
apoyados contra los respaldos de
los asientos. Asegúrese de que los respaldos estén bien enclavados.
Si se pueden apilar los objetos, los
más pesados deben colocarse
abajo.
■ Asegure los objetos con correas de
amarre fijadas a las argollas 3 73.
■ Utilice el gancho en la pared lateral
derecha del compartimento de
carga para colgar bolsas. Carga
máxima: 5 kg.
■ Sujete los objetos sueltos en el compartimento de carga para evitarque se muevan.
■ Cuando se transporten objetos en el compartimento de carga, los res‐
paldos de los asientos traseros no
deben estar inclinados hacia de‐
lante.
■ La carga no debe sobresalir por en‐
cima del borde superior de los res‐ paldos.
■ No coloque objetos sobre la cu‐ bierta del compartimento de carga
ni el tablero de instrumentos; no
tape el sensor situado en la parte superior del tablero de instrumen‐
tos.
■ La carga no debe obstaculizar el accionamiento de los pedales, el
freno de estacionamiento o la pa‐
lanca selectora del cambio, ni im‐
pedir la libertad de movimientos del
conductor. No se deben dejar ob‐
jetos sueltos en el habitáculo.
