2015 OPEL CORSA Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем215

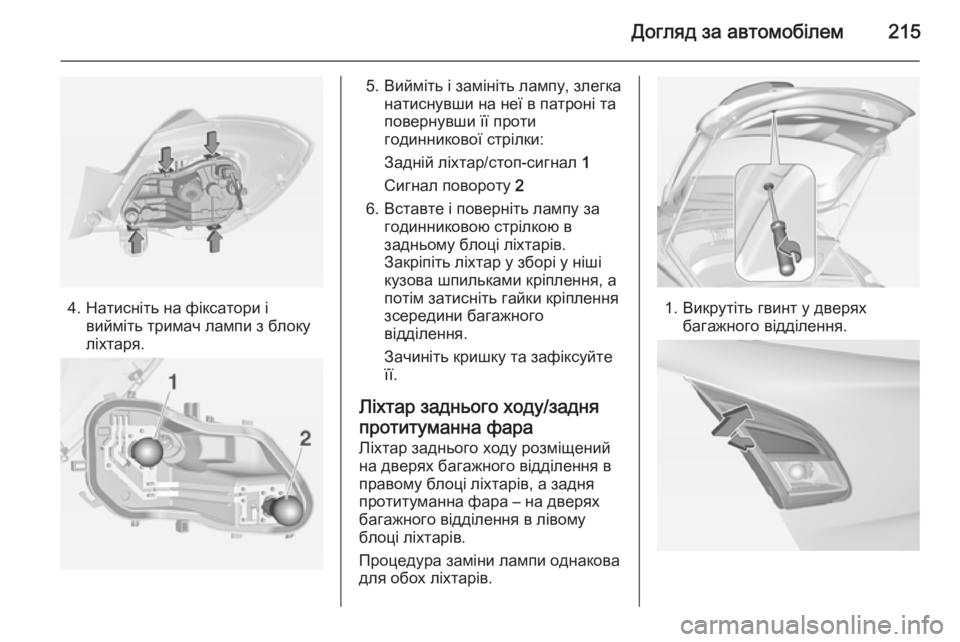

4. Натисніть на фіксатори івийміть тримач лампи з блоку
ліхтаря.
5. Вийміть і замініть лампу, злегка натиснувши на неї в патроні таповернувши її проти
годинникової стрілки:
Задній ліхтар/стоп-сигнал 1
Сигнал повороту 2
6. Вставте і поверніть лампу за годинниковою стрілкою взадньому блоці ліхтарів.
Закріпіть ліхтар у зборі у ніші
кузова шпильками кріплення, а потім затисніть гайки кріпленнязсередини багажного
відділення.
Зачиніть кришку та зафіксуйте
її.
Ліхтар заднього ходу/задня
протитуманна фара Ліхтар заднього ходу розміщений
на дверях багажного відділення в
правому блоці ліхтарів, а задня
протитуманна фара – на дверях
багажного відділення в лівому
блоці ліхтарів.
Процедура заміни лампи однакова
для обох ліхтарів.
1. Викрутіть гвинт у дверях багажного відділення.

216Догляд за автомобілем
2. Злегка витягніть блок ліхтарівназовні, а потім вийміть його з
дверей багажного відділення.
3. Викрутіть тримач лампи.
4. Вийміть лампу, злегка натиснувши на неї в патроні та
повернувши її проти
годинникової стрілки. Вставте
нову лампу.
5. Вставте патрон лампи в ліхтар і
поверніть його, щоб
зафіксувати.
6. Приєднайте блок ліхтаря до дверей багажного відділення і
прикрутіть його гвинтом.
Бокові сигнали повороту Щоб замінити лампу, витягніть
корпус ліхтаря:1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і витягніть
її з корпусу.

Догляд за автомобілем217
3. Потягніть лампу з патрону тазамініть її.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Додатковий стоп-сигнал, встановлений всередині
вгорі Заміну світлодіодів потрібно
проводити на станції технічного
обслуговування.
Освітлення номерного
знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.
2. Витягніть лампу вниз, слідкуючи за тим, щоб не не
зачепити кабель.

218Догляд за автомобілем

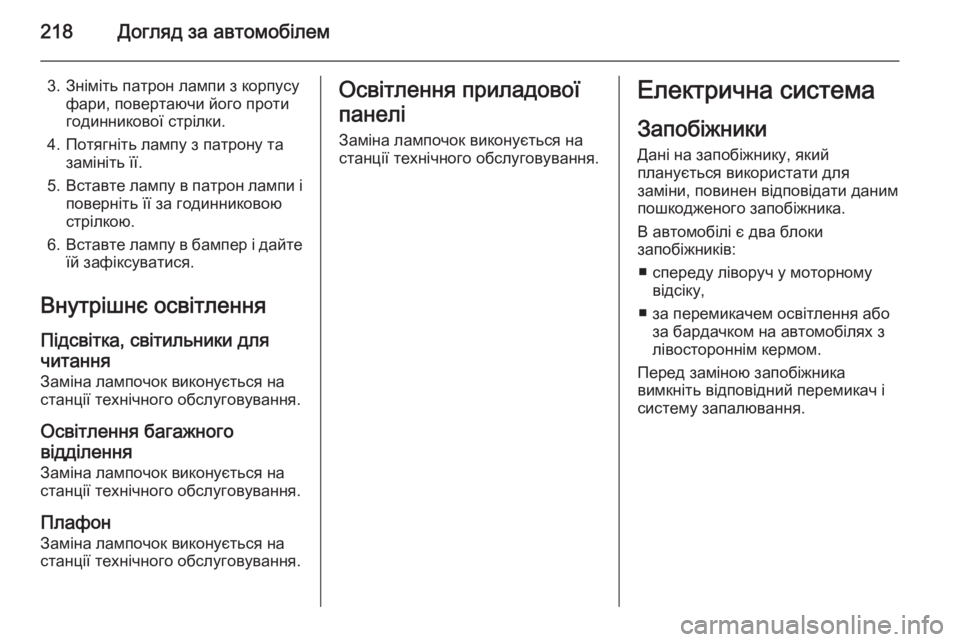

3. Зніміть патрон лампи з корпусуфари, повертаючи його проти
годинникової стрілки.
4. Потягніть лампу з патрону та замініть її.
5. Вставте лампу в патрон лампи і
поверніть її за годинниковою
стрілкою.
6. Вставте лампу в бампер і дайте
їй зафіксуватися.
Внутрішнє освітлення
Підсвітка, світильники для
читання
Заміна лампочок виконується на
станції технічного обслуговування.
Освітлення багажного
відділення
Заміна лампочок виконується на станції технічного обслуговування.
Плафон Заміна лампочок виконується настанції технічного обслуговування.Освітлення приладової
панелі Заміна лампочок виконується на
станції технічного обслуговування.Електрична система
Запобіжники Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
В автомобілі є два блоки
запобіжників:
■ спереду ліворуч у моторному відсіку,
■ за перемикачем освітлення або за бардачком на автомобілях з
лівостороннім кермом.
Перед заміною запобіжника
вимкніть відповідний перемикач і систему запалювання.

Догляд за автомобілем219

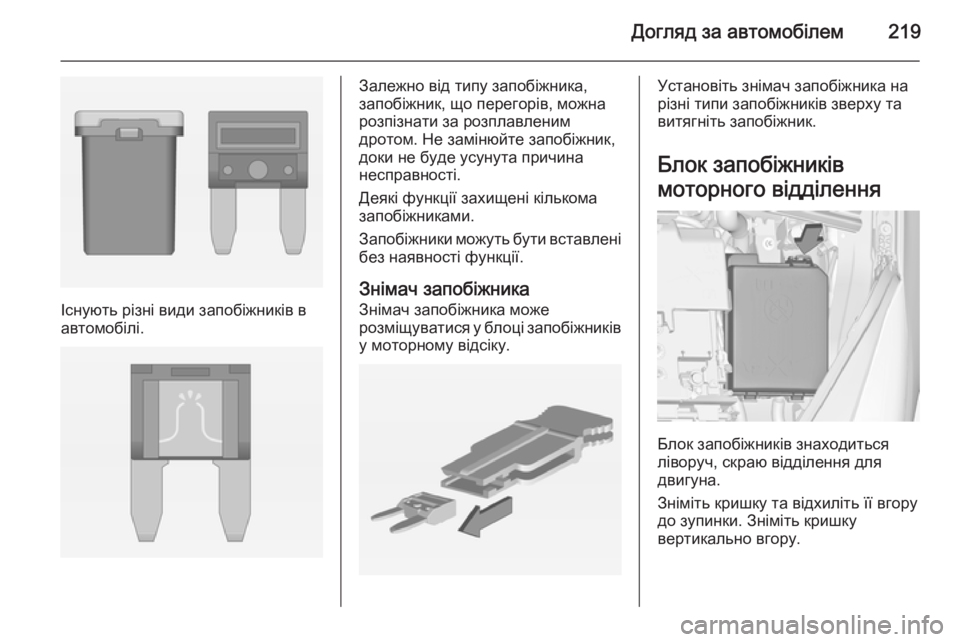

Існують різні види запобіжників в
автомобілі.
Залежно від типу запобіжника,
запобіжник, що перегорів, можна
розпізнати за розплавленим
дротом. Не замінюйте запобіжник,
доки не буде усунута причина
несправності.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника Знімач запобіжника може
розміщуватися у блоці запобіжників
у моторному відсіку.Установіть знімач запобіжника на
різні типи запобіжників зверху та
витягніть запобіжник.
Блок запобіжників
моторного відділення
Блок запобіжників знаходиться
ліворуч, скраю відділення для
двигуна.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.

220Догляд за автомобілем

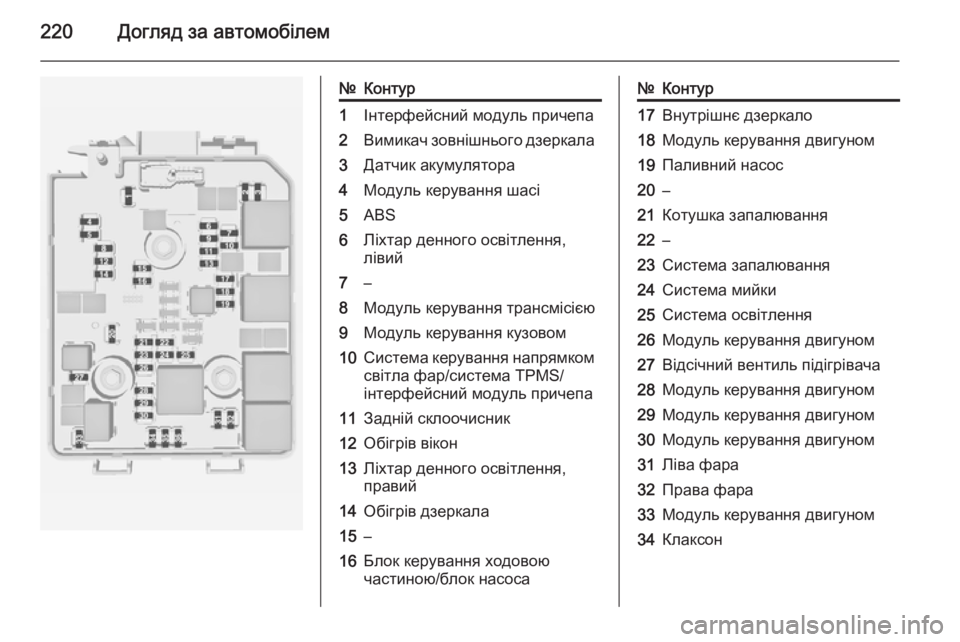

№Контур1Інтерфейсний модуль причепа2Вимикач зовнішнього дзеркала3Датчик акумулятора4Модуль керування шасі5ABS6Ліхтар денного освітлення,
лівий7–8Модуль керування трансмісією9Модуль керування кузовом10Система керування напрямком світла фар/система TPMS/
інтерфейсний модуль причепа11Задній склоочисник12Обігрів вікон13Ліхтар денного освітлення,
правий14Обігрів дзеркала15–16Блок керування ходовою
частиною/блок насоса№Контур17Внутрішнє дзеркало18Модуль керування двигуном19Паливний насос20–21Котушка запалювання22–23Система запалювання24Система мийки25Система освітлення26Модуль керування двигуном27Відсічний вентиль підігрівача28Модуль керування двигуном29Модуль керування двигуном30Модуль керування двигуном31Ліва фара32Права фара33Модуль керування двигуном34Клаксон

Догляд за автомобілем221

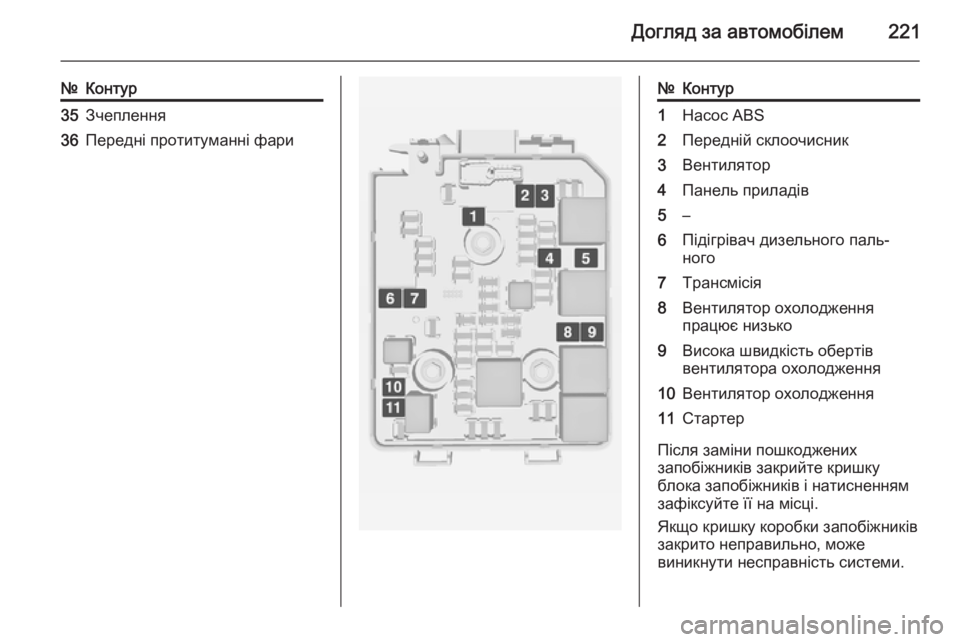

№Контур35Зчеплення36Передні протитуманні фари№Контур1Насос ABS2Передній склоочисник3Вентилятор4Панель приладів5–6Підігрівач дизельного паль‐
ного7Трансмісія8Вентилятор охолодження
працює низько9Висока швидкість обертів
вентилятора охолодження10Вентилятор охолодження11Стартер
Після заміни пошкоджених
запобіжників закрийте кришку
блока запобіжників і натисненням
зафіксуйте її на місці.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.

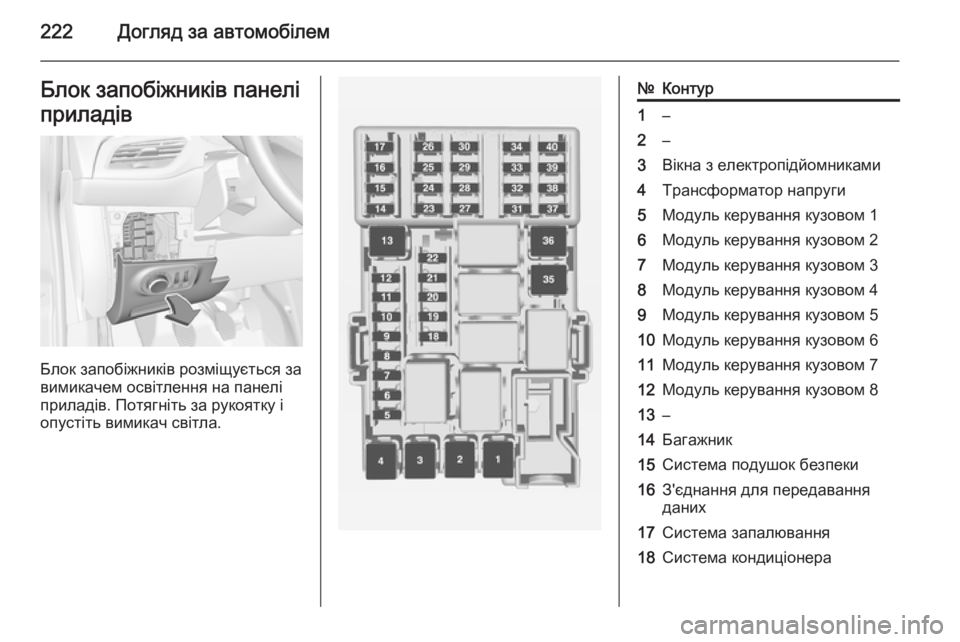

222Догляд за автомобілемБлок запобіжників панелі
приладів
Блок запобіжників розміщується за
вимикачем освітлення на панелі
приладів. Потягніть за рукоятку і
опустіть вимикач світла.
№Контур1–2–3Вікна з електропідйомниками4Трансформатор напруги5Модуль керування кузовом 16Модуль керування кузовом 27Модуль керування кузовом 38Модуль керування кузовом 49Модуль керування кузовом 510Модуль керування кузовом 611Модуль керування кузовом 712Модуль керування кузовом 813–14Багажник15Система подушок безпеки16З'єднання для передавання
даних17Система запалювання18Система кондиціонера
