2015 OPEL CORSA Посібник з експлуатації (in Ukrainian)

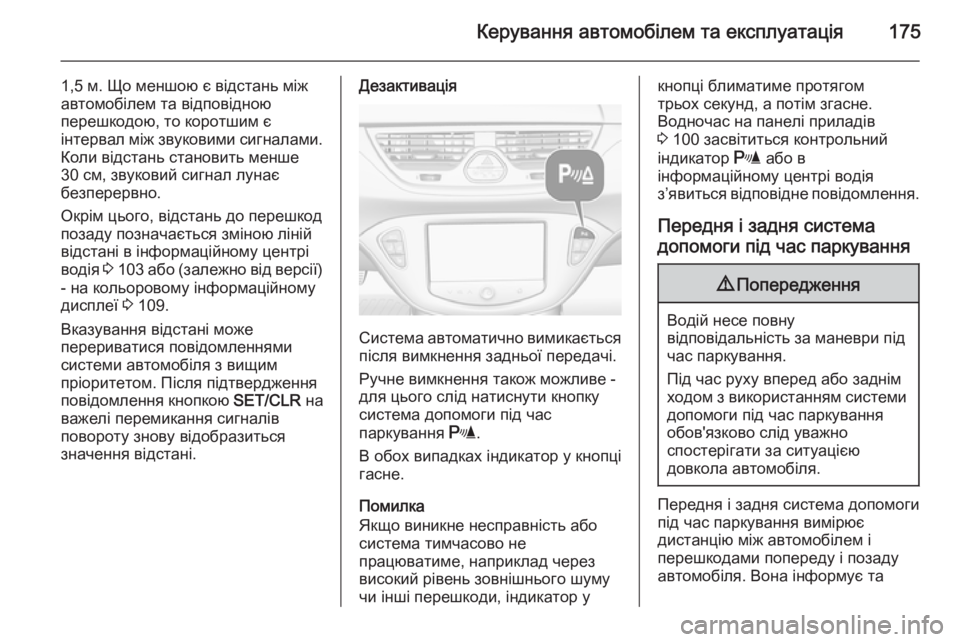

Керування автомобілем та експлуатація175
1,5 м. Що меншою є відстань між
автомобілем та відповідною
перешкодою, то коротшим є
інтервал між звуковими сигналами.
Коли відстань становить менше
30 см, звуковий сигнал лунає
безперервно.
Окрім цього, відстань до перешкод позаду позначається зміною ліній
відстані в інформаційному центрі
водія 3 103 або (залежно від версії)
- на кольоровому інформаційному
дисплеї 3 109.
Вказування відстані може
перериватися повідомленнями
системи автомобіля з вищим
пріоритетом. Після підтвердження
повідомлення кнопкою SET/CLR на
важелі перемикання сигналів
повороту знову відобразиться
значення відстані.Дезактивація
Система автоматично вимикається після вимкнення задньої передачі.
Ручне вимкнення також можливе - для цього слід натиснути кнопку
система допомоги під час
паркування r.
В обох випадках індикатор у кнопці
гасне.
Помилка
Якщо виникне несправність або
система тимчасово не
працюватиме, наприклад через
високий рівень зовнішнього шуму
чи інші перешкоди, індикатор у
кнопці блиматиме протягом
трьох секунд, а потім згасне.
Водночас на панелі приладів
3 100 засвітиться контрольний
індикатор r або в
інформаційному центрі водія
з’явиться відповідне повідомлення.
Передня і задня системадопомоги під час паркування9 Попередження
Водій несе повну
відповідальність за маневри під
час паркування.
Під час руху вперед або заднім
ходом з використанням системи допомоги під час паркування
обов'язково слід уважно
спостерігати за ситуацією
довкола автомобіля.
Передня і задня система допомоги
під час паркування вимірює
дистанцію між автомобілем і
перешкодами попереду і позаду
автомобіля. Вона інформує та

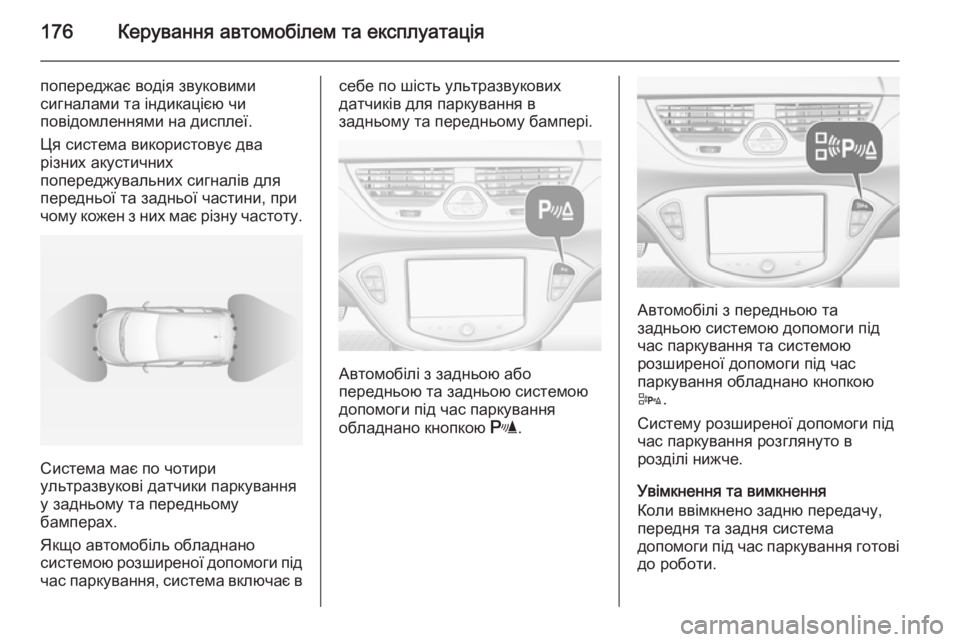

176Керування автомобілем та експлуатація
попереджає водія звуковими
сигналами та індикацією чи
повідомленнями на дисплеї.
Ця система використовує два
різних акустичних
попереджувальних сигналів для
передньої та задньої частини, при
чому кожен з них має різну частоту.
Система має по чотири
ультразвукові датчики паркування
у задньому та передньому
бамперах.
Якщо автомобіль обладнано
системою розширеної допомоги під
час паркування, система включає в
себе по шість ультразвукових
датчиків для паркування в
задньому та передньому бампері.
Автомобілі з задньою або
передньою та задньою системою
допомоги під час паркування
обладнано кнопкою r.
Автомобілі з передньою та
задньою системою допомоги під час паркування та системою
розширеної допомоги під час
паркування обладнано кнопкою
D .
Систему розширеної допомоги під
час паркування розглянуто в
розділі нижче.
Увімкнення та вимкнення
Коли ввімкнено задню передачу,
передня та задня система
допомоги під час паркування готові
до роботи.

Керування автомобілем та експлуатація177
Світловий індикатор,
розташований у кнопці r або
D системи допомоги під час
паркування, вказує на готовність
системи до роботи.
Передню систему допомоги під час
паркування можна також вмикати
коротким натисканням кнопки
допомоги під час паркування при
швидкості до 11 км/год.
Якщо вдруге натиснути кнопку r
або D під час того самого циклу
запалювання, передня система
допомоги під час паркування на
швидкості понад 11 км/год
вимкнеться. Якщо швидкість не
перевищуватиме 25 км/год, після
зниження швидкості система
увімкнеться знову. Якщо швидкість
автомобіля перевищить 25 км/год,
то при падінні швидкості нижче
11 км/год передня система
допомоги під час паркування
залишиться вимкнутою.
Коли система вимикається,
індикатор у кнопці гасне, при цьому в інформаційному центрі водіяз'являється повідомлення Park
Assist Off (Систему паркування вимкнено) .
При швидкості понад 25 км/год система автоматично вимикається.
Індикація
Система попереджає водія
звуковими сигналами про
потенційно небезпечні перешкоди
позаду автомобіля на відстані до
1,5 м, а попереду - на відстані до
1,2 м. Звукові сигнали подаються з
того боку автомобіля, який
знаходиться ближче до
перешкоди. Що меншою є відстань між автомобілем та відповідною
перешкодою, то коротшим є
інтервал між звуковими сигналами.
Коли відстань становить менше 30 см, звуковий сигнал лунає
безперервно.
Окрім цього, відстань до перешкод позаду та попереду позначається
зміною ліній відстані в
інформаційному центрі водія
3 103 або (залежно від версії) - на
кольоровому інформаційному
дисплеї 3 109.
Відстань до перешкод попереду
автомобіля та позаду нього
позначається зміною ліній відстані
в інформаційному центрі водія.
Вказування відстані може
перериватися повідомленнями
системи автомобіля з вищим
пріоритетом. Після підтвердження
повідомлення кнопкою SET/CLR на
важелі перемикання сигналів
повороту знову відобразиться
значення відстані.

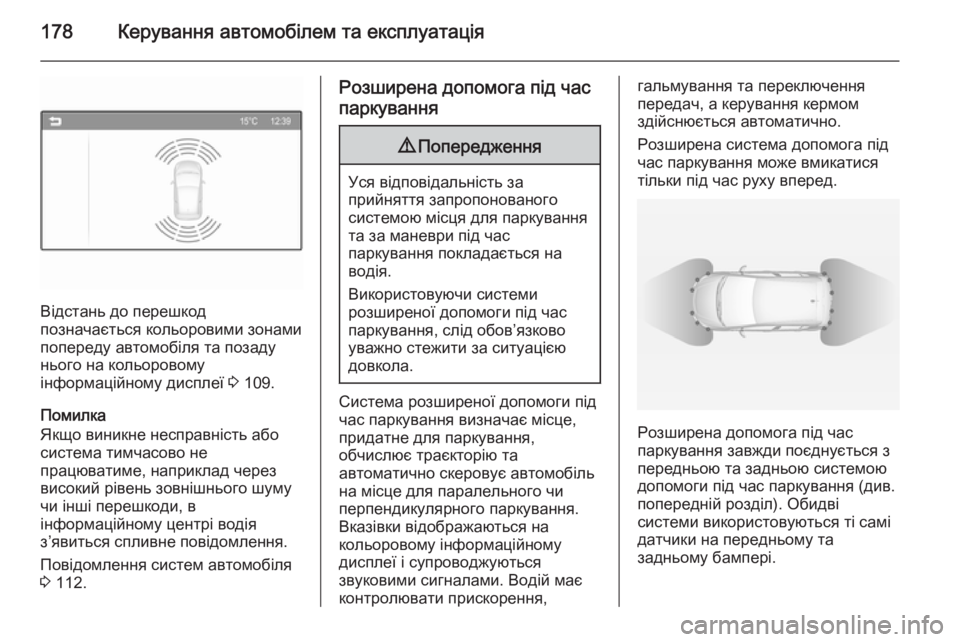

178Керування автомобілем та експлуатація
Відстань до перешкод
позначається кольоровими зонами
попереду автомобіля та позаду
нього на кольоровому
інформаційному дисплеї 3 109.
Помилка
Якщо виникне несправність або
система тимчасово не
працюватиме, наприклад через
високий рівень зовнішнього шуму
чи інші перешкоди, в
інформаційному центрі водія
з’явиться спливне повідомлення.
Повідомлення систем автомобіля
3 112.
Розширена допомога під час
паркування9 Попередження
Уся відповідальність за
прийняття запропонованого
системою місця для паркування
та за маневри під час
паркування покладається на
водія.
Використовуючи системи
розширеної допомоги під час
паркування, слід обов’язково
уважно стежити за ситуацією
довкола.
Система розширеної допомоги під
час паркування визначає місце,
придатне для паркування,
обчислює траєкторію та
автоматично скеровує автомобіль
на місце для паралельного чи
перпендикулярного паркування.
Вказівки відображаються на
кольоровому інформаційному
дисплеї і супроводжуються
звуковими сигналами. Водій має
контролювати прискорення,
гальмування та переключення
передач, а керування кермом
здійснюється автоматично.
Розширена система допомога під
час паркування може вмикатися
тільки під час руху вперед.
Розширена допомога під час
паркування завжди поєднується з
передньою та задньою системою
допомоги під час паркування (див.
попередній розділ). Обидві
системи використовуються ті самі
датчики на передньому та
задньому бампері.

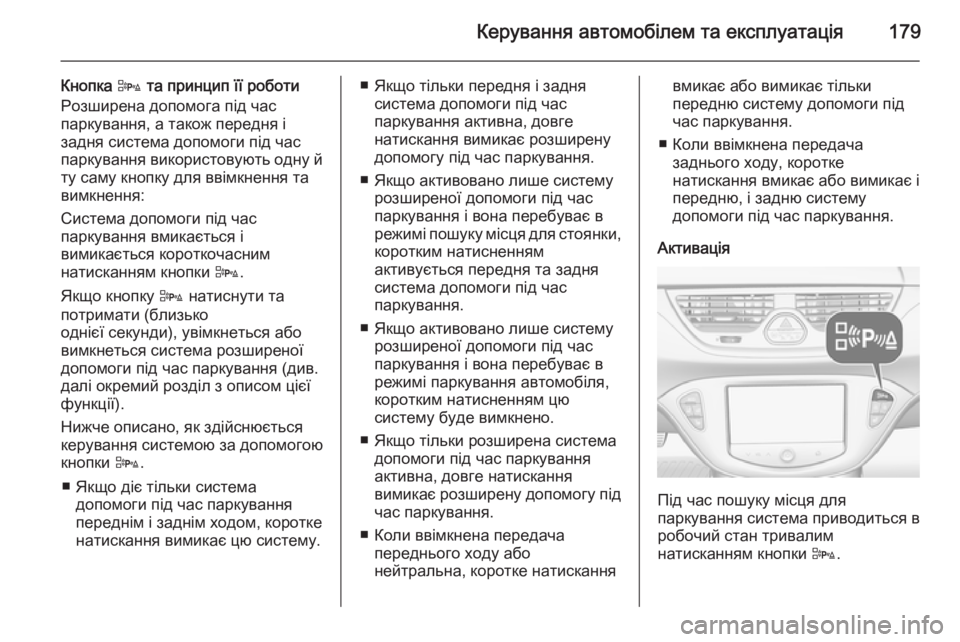

Керування автомобілем та експлуатація179
Кнопка D та принцип її роботи
Розширена допомога під час
паркування, а також передня і
задня система допомоги під час
паркування використовують одну й ту саму кнопку для ввімкнення тавимкнення:
Система допомоги під час
паркування вмикається і
вимикається короткочасним
натисканням кнопки D.
Якщо кнопку D натиснути та
потримати (близько
однієї секунди), увімкнеться або вимкнеться система розширеної
допомоги під час паркування (див.
далі окремий розділ з описом цієї
функції).
Нижче описано, як здійснюється
керування системою за допомогою
кнопки D.
■ Якщо діє тільки система допомоги під час паркування
переднім і заднім ходом, коротке
натискання вимикає цю систему.■ Якщо тільки передня і задня система допомоги під час
паркування активна, довге
натискання вимикає розширену
допомогу під час паркування.
■ Якщо активовано лише систему розширеної допомоги під часпаркування і вона перебуває в
режимі пошуку місця для стоянки, коротким натисненням
активується передня та задня
система допомоги під час
паркування.
■ Якщо активовано лише систему розширеної допомоги під час
паркування і вона перебуває в режимі паркування автомобіля,
коротким натисненням цю
систему буде вимкнено.
■ Якщо тільки розширена система допомоги під час паркування
активна, довге натискання
вимикає розширену допомогу під
час паркування.
■ Коли ввімкнена передача переднього ходу або
нейтральна, коротке натисканнявмикає або вимикає тільки
передню систему допомоги під
час паркування.
■ Коли ввімкнена передача заднього ходу, коротке
натискання вмикає або вимикає і
передню, і задню систему
допомоги під час паркування.
Активація
Під час пошуку місця для
паркування система приводиться в робочий стан тривалим
натисканням кнопки D.

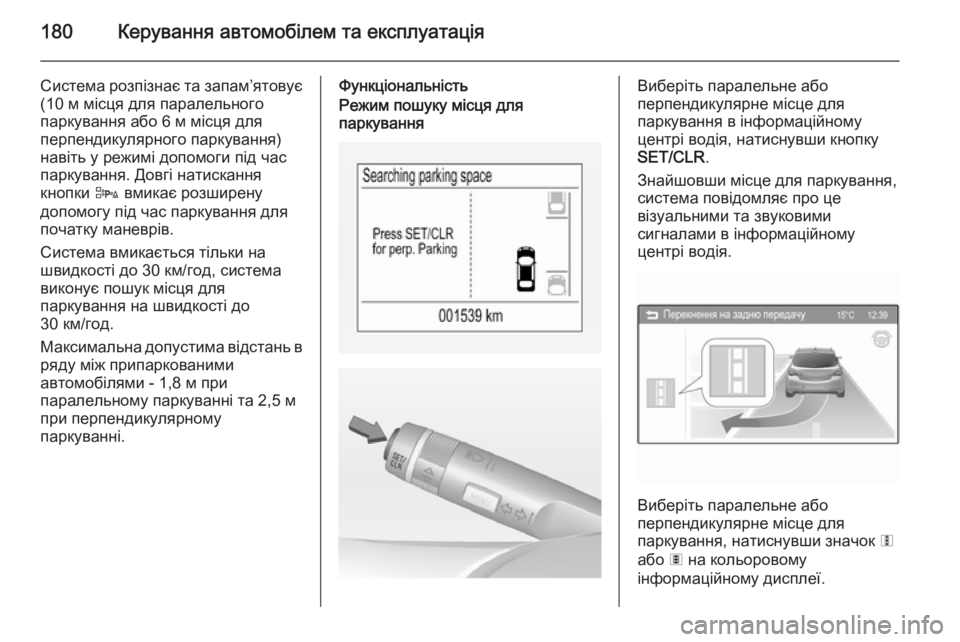

180Керування автомобілем та експлуатація
Система розпізнає та запам’ятовує(10 м місця для паралельного
паркування або 6 м місця для
перпендикулярного паркування)
навіть у режимі допомоги під час
паркування. Довгі натискання
кнопки D вмикає розширену
допомогу під час паркування для
початку маневрів.
Система вмикається тільки на
швидкості до 30 км/год, система
виконує пошук місця для
паркування на швидкості до
30 км/год.
Максимальна допустима відстань в ряду між припаркованими
автомобілями - 1,8 м при
паралельному паркуванні та 2,5 м
при перпендикулярному
паркуванні.ФункціональністьРежим пошуку місця для
паркуванняВиберіть паралельне або
перпендикулярне місце для
паркування в інформаційному
центрі водія, натиснувши кнопку
SET/CLR .
Знайшовши місце для паркування,
система повідомляє про це
візуальними та звуковими
сигналами в інформаційному
центрі водія.
Виберіть паралельне або
перпендикулярне місце для
паркування, натиснувши значок 6
або 7 на кольоровому
інформаційному дисплеї.

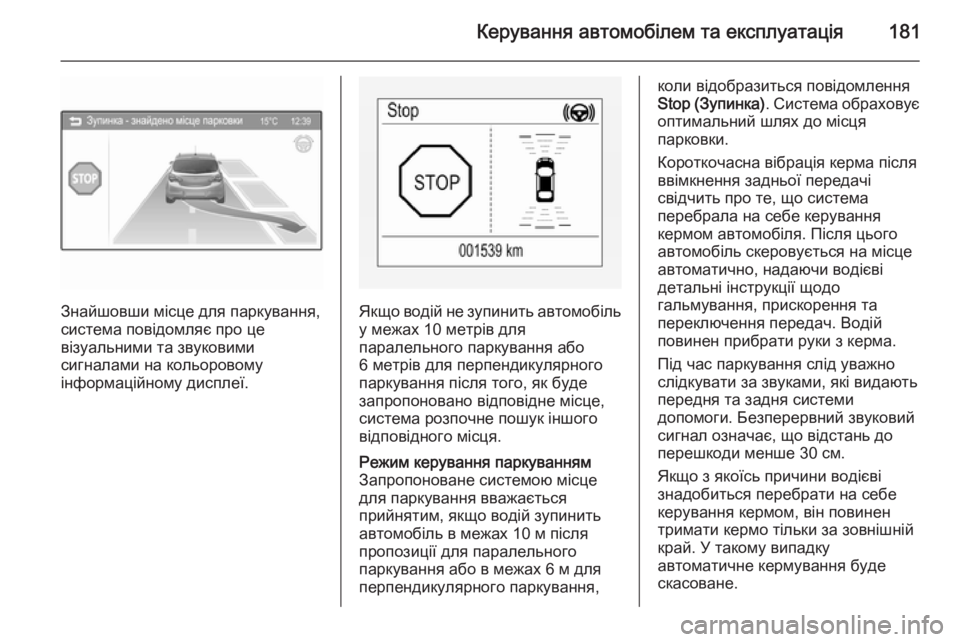

Керування автомобілем та експлуатація181
Знайшовши місце для паркування,
система повідомляє про це
візуальними та звуковими
сигналами на кольоровому
інформаційному дисплеї.Якщо водій не зупинить автомобіль
у межах 10 метрів для
паралельного паркування або
6 метрів для перпендикулярного
паркування після того, як буде
запропоновано відповідне місце,
система розпочне пошук іншого
відповідного місця.
Режим керування паркуванням
Запропоноване системою місце
для паркування вважається
прийнятим, якщо водій зупинить
автомобіль в межах 10 м після
пропозиції для паралельного
паркування або в межах 6 м для
перпендикулярного паркування,коли відобразиться повідомлення
Stop ( Зупинка) . Система обраховує
оптимальний шлях до місця парковки.
Короткочасна вібрація керма після
ввімкнення задньої передачі
свідчить про те, що система
перебрала на себе керування
кермом автомобіля. Після цього
автомобіль скеровується на місце
автоматично, надаючи водієві
детальні інструкції щодо
гальмування, прискорення та
переключення передач. Водій
повинен прибрати руки з керма.
Під час паркування слід уважно
слідкувати за звуками, які видають передня та задня системи
допомоги. Безперервний звуковий сигнал означає, що відстань до
перешкоди менше 30 см.
Якщо з якоїсь причини водієві
знадобиться перебрати на себе
керування кермом, він повинен
тримати кермо тільки за зовнішній
край. У такому випадку
автоматичне кермування буде
скасоване.

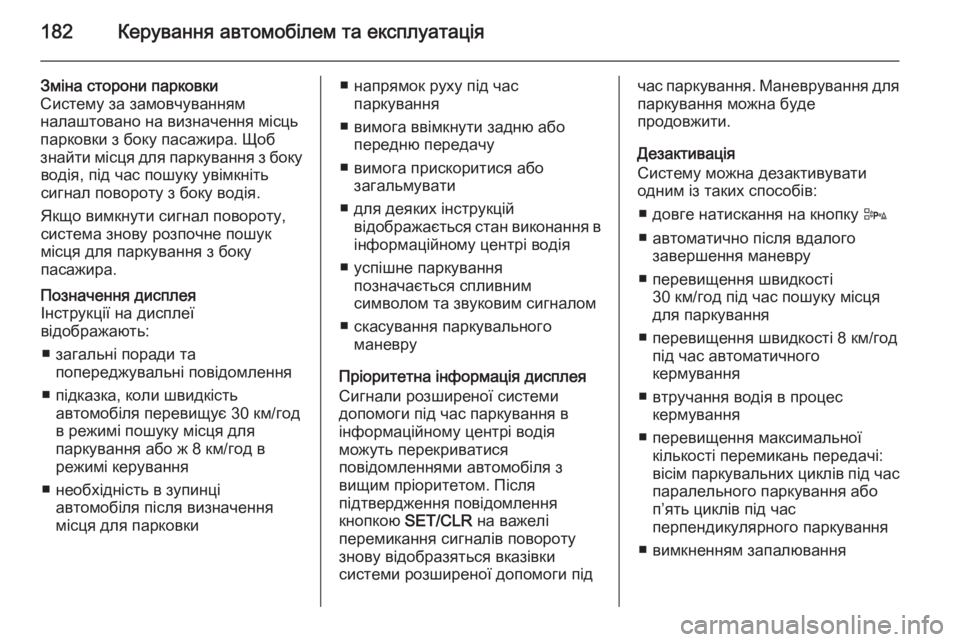

182Керування автомобілем та експлуатація
Зміна сторони парковки
Систему за замовчуванням
налаштовано на визначення місць
парковки з боку пасажира. Щоб
знайти місця для паркування з боку водія, під час пошуку увімкніть
сигнал повороту з боку водія.
Якщо вимкнути сигнал повороту,
система знову розпочне пошук
місця для паркування з боку
пасажира.Позначення дисплея
Інструкції на дисплеї
відображають:
■ загальні поради та попереджувальні повідомлення
■ підказка, коли швидкість автомобіля перевищує 30 км/год
в режимі пошуку місця для
паркування або ж 8 км/год в
режимі керування
■ необхідність в зупинці автомобіля після визначення
місця для парковки■ напрямок руху під час паркування
■ вимога ввімкнути задню або передню передачу
■ вимога прискоритися або загальмувати
■ для деяких інструкцій відображається стан виконання в
інформаційному центрі водія
■ успішне паркування позначається спливним
символом та звуковим сигналом
■ скасування паркувального маневру
Пріоритетна інформація дисплея
Сигнали розширеної системи
допомоги під час паркування в
інформаційному центрі водія
можуть перекриватися
повідомленнями автомобіля з
вищим пріоритетом. Після
підтвердження повідомлення
кнопкою SET/CLR на важелі
перемикання сигналів повороту
знову відобразяться вказівки
системи розширеної допомоги підчас паркування. Маневрування для паркування можна буде
продовжити.
Дезактивація
Систему можна дезактивувати
одним із таких способів:
■ довге натискання на кнопку D
■ автоматично після вдалого завершення маневру
■ перевищення швидкості 30 км/год під час пошуку місця
для паркування
■ перевищення швидкості 8 км/год під час автоматичного
кермування
■ втручання водія в процес кермування
■ перевищення максимальної кількості перемикань передачі:
вісім паркувальних циклів під час
паралельного паркування або
п’ять циклів під час
перпендикулярного паркування
■ вимкненням запалювання
