Sürüş ve kullanım167Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Park asistanı sistemi, Bilgi Ekranı
içerisindeki ayarlar değiştirilerek
etkinleştirilebilir ve devre dışı
bırakılabilir.
Araç ayarlarının kişiselleştirilmesi 3 106.
Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensör, harici bir akustik veya
mekanik parazit sebebiyle mevcut
olmayan bir nesneyi (akustik parazit)
algılayabilir.
Gelişmiş park desteği sistemi paralel
park manevrası sonrasında park
alanındaki olası değişmelere karşı
tepki vermeyebilir.
Not
Kullanımdan sonra gelişmiş park
desteği bir kalibrasyon gerektirir.
Optimum park kılavuzu için, en az
35 km sürüş mesafesi, bir kaç dönüş
sayısı dahil, gereklidir.
Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmiş bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyennesneler algılandığı zaman sistem
her bir dış aynada görsel olarak uyarı verirr.
Sistemin sensörleri araç tamponunun
sağ ve sol tarafında bulunur.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
■ Yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar.
■ Yayalar, bisiklet sürücüleri veya hayvanlar.
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından sollanırken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki kehribar renkli B uyarı
simgesi yanar. Sürücü dönüş sinyalini

168Sürüş ve kullanım
etkinleştirdiğinde, şerit
değiştirilmemesi yönünde br uyarı
olarak kehribar rengi B uyarı simgesi
yanıp sönmeye başlar.
Not
Geçen araç geçen araçtan en az
10 km/h daha hızlıysa ilgili yan
aynalardaki uyarı sembolü B
yanmaz.
Yan kör nokta alarmı 10 km/saat ile 140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
Sistem bilgi ekranındaki Ayarlar
menüsü üzerinden etkinleştirilip
devre dışı bırakılabilir. Araç
ayarlarının kişiselleştirilmesi 3 106.
Sistemin devre dışı kalması Sürücü Bilgi Sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri
Sistem sensörü aracın her iki
tarafındaki yaklaşık 3 metre bir
bölgeyi kapsar. Bu bölge her bir yan
aynadan başlar ve arkaya doğru
yaklaşık 3 metre bir mesafede uzanır. Bu bölgenin yerden yüksekliği yakl.
0,5 metre ile 2 metre arasındadır.
Araç römork çekiyorsa sistem devre
dışı kalır.
Yan kör nokta alarmı koruma rayları,
direkler, kaldırımlar, duvarlar ve
kirişler gibi sabit nesneleri gözardıedecek şekilde tasarlanmıştır. Park
eden araçlar veya karşı yönden gelen araçlar tespit edilmez.
Arıza
Normal şartlar altında ara sıra
atlanmış alarmlar olabilir.
Arka tamponun sağ veya sol köşesi
çamur, pislik, kar, buz veya sulu kar ile kaplandığında, yan kör nokta
alarmı çalışmaz. Temizleme
talimatları 3 227.
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü Bilgi
Sisteminde (Driver Information
Center) bir mesaj görüntülenir. Hata geçmiyorsa bir servis atölyesinden
yardım alın.
Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü renkli bilgi
ekranında gösterilir.

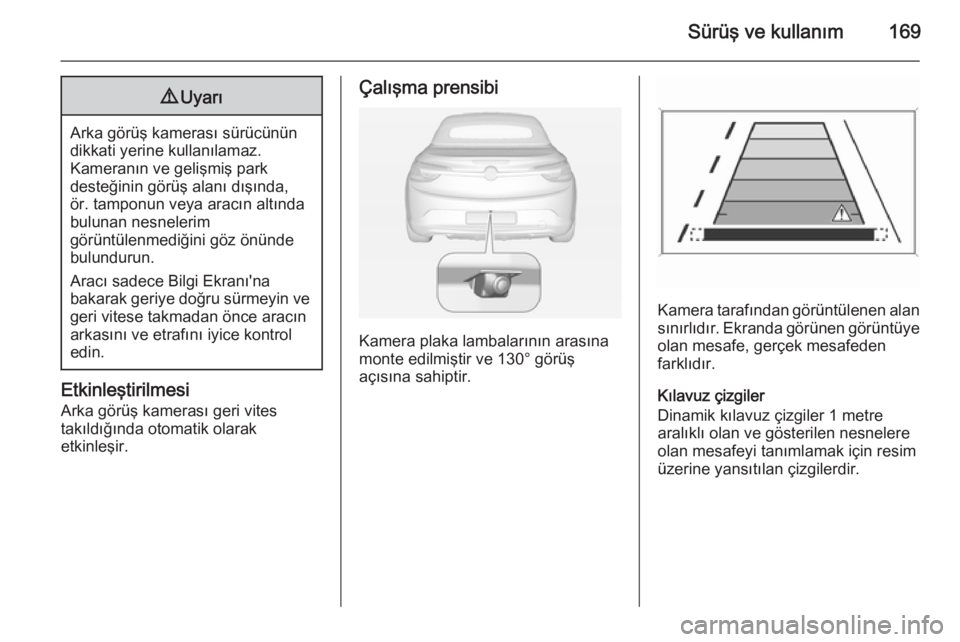

Sürüş ve kullanım1699Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve gelişmiş park
desteğinin görüş alanı dışında,
ör. tamponun veya aracın altında
bulunan nesnelerim
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve
geri vitese takmadan önce aracın
arkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.
Çalışma prensibi
Kamera plaka lambalarının arasına
monte edilmiştir ve 130° görüş
açısına sahiptir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler 1 metre
aralıklı olan ve gösterilen nesnelere
olan mesafeyi tanımlamak için resim
üzerine yansıtılan çizgilerdir.

170Sürüş ve kullanım
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Fonksiyon, Bilgi Ekranındaki Settings (Ayarlar) menüsünden devre dışı
bırakılabilir. Araç ayarlarının
kişiselleştirilmesi 3 106.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Ekranın üst satırı, çok fonksiyonlu
düğmeye basarak silinebilir.
Ekran ayarları
Parlaklık çok işlevli düğme üzerinde
bulunan yukarı/aşağı tuşları ile
ayarlanabilir.
Kontrast çok işlevli düğme üzerinde
bulunan sola/sağa tuşları ile
ayarlanabilir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Arka görüş kamerasının devreye
sokulması veya devreden
çıkarılması, Bilgi Ekranı'ndaki
Settings (Ayarlar) menüsünden
değiştirilebilir. Araç ayarlarının
kişiselleştirilmesi 3 106.
Arıza
Hata mesajları Bilgi Ekranı'nın üst satırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
■ ortam karanlık ise,
■ güneş veya ön far huzmeleri doğrudan kameranın merceğine
geldiğinde,
■ kamera merceği buz, kar, çamur veya başka bir nesne tarafındanörtüldüğünde. Merceği temizleyin,
su ile durulayın ve yumuşak bir
bezle silin,
■ araç arkadan kazaya uğradığında,
■ çok aşırı sıcaklık değişimlerinde.

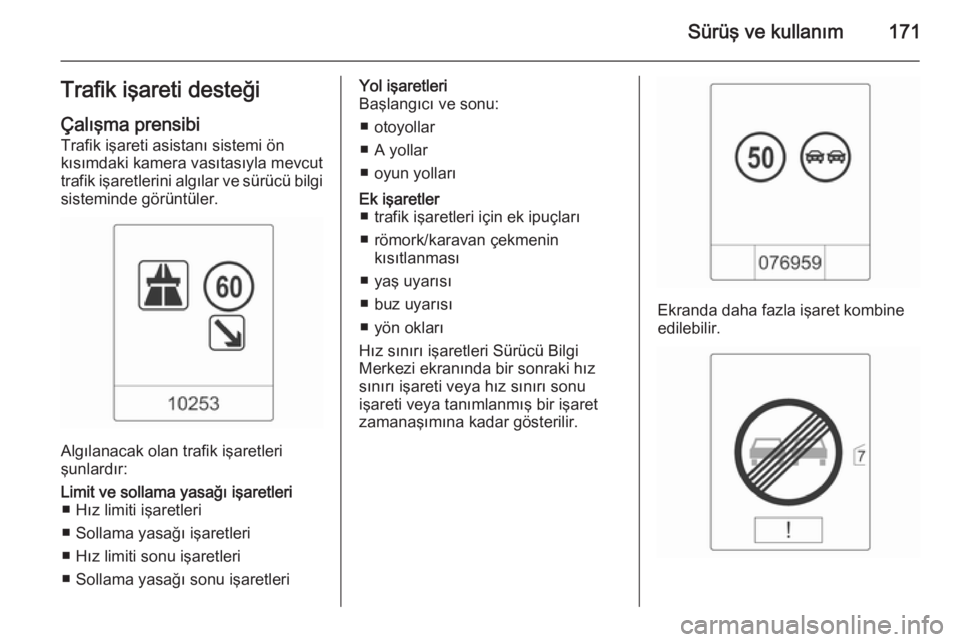

Sürüş ve kullanım171Trafik işareti desteğiÇalışma prensibi
Trafik işareti asistanı sistemi ön
kısımdaki kamera vasıtasıyla mevcut
trafik işaretlerini algılar ve sürücü bilgi
sisteminde görüntüler.
Algılanacak olan trafik işaretleri
şunlardır:
Limit ve sollama yasağı işaretleri ■ Hız limiti işaretleri
■ Sollama yasağı işaretleri
■ Hız limiti sonu işaretleri
■ Sollama yasağı sonu işaretleriYol işaretleri
Başlangıcı ve sonu:
■ otoyollar
■ A yollar
■ oyun yollarıEk işaretler ■ trafik işaretleri için ek ipuçları
■ römork/karavan çekmenin kısıtlanması
■ yaş uyarısı
■ buz uyarısı
■ yön okları
Hız sınırı işaretleri Sürücü Bilgi
Merkezi ekranında bir sonraki hız
sınırı işareti veya hız sınırı sonu
işareti veya tanımlanmış bir işaret
zamanaşımına kadar gösterilir.
Ekranda daha fazla işaret kombine
edilebilir.

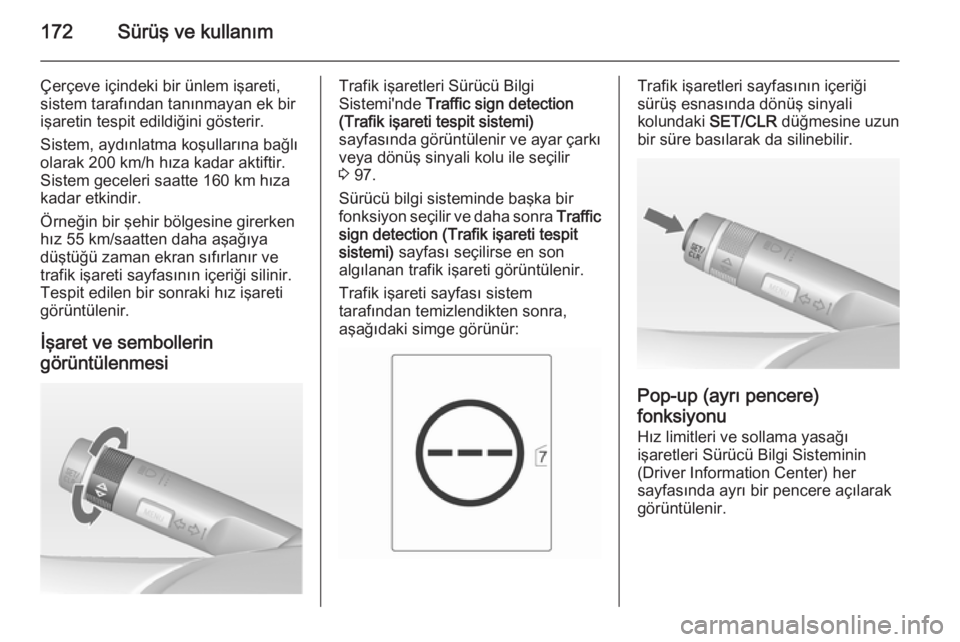

172Sürüş ve kullanım
Çerçeve içindeki bir ünlem işareti,
sistem tarafından tanınmayan ek bir
işaretin tespit edildiğini gösterir.
Sistem, aydınlatma koşullarına bağlı
olarak 200 km/h hıza kadar aktiftir.
Sistem geceleri saatte 160 km hıza
kadar etkindir.
Örneğin bir şehir bölgesine girerken
hız 55 km/saatten daha aşağıya
düştüğü zaman ekran sıfırlanır ve
trafik işareti sayfasının içeriği silinir.
Tespit edilen bir sonraki hız işareti
görüntülenir.
İşaret ve sembollerin
görüntülenmesiTrafik işaretleri Sürücü Bilgi
Sistemi'nde Traffic sign detection
(Trafik işareti tespit sistemi)
sayfasında görüntülenir ve ayar çarkı veya dönüş sinyali kolu ile seçilir
3 97.
Sürücü bilgi sisteminde başka bir fonksiyon seçilir ve daha sonra Traffic
sign detection (Trafik işareti tespit
sistemi) sayfası seçilirse en son
algılanan trafik işareti görüntülenir.
Trafik işareti sayfası sistem
tarafından temizlendikten sonra, aşağıdaki simge görünür:Trafik işaretleri sayfasının içeriği
sürüş esnasında dönüş sinyali
kolundaki SET/CLR düğmesine uzun
bir süre basılarak da silinebilir.
Pop-up (ayrı pencere)
fonksiyonu
Hız limitleri ve sollama yasağı işaretleri Sürücü Bilgi Sisteminin
(Driver Information Center) her
sayfasında ayrı bir pencere açılarak
görüntülenir.

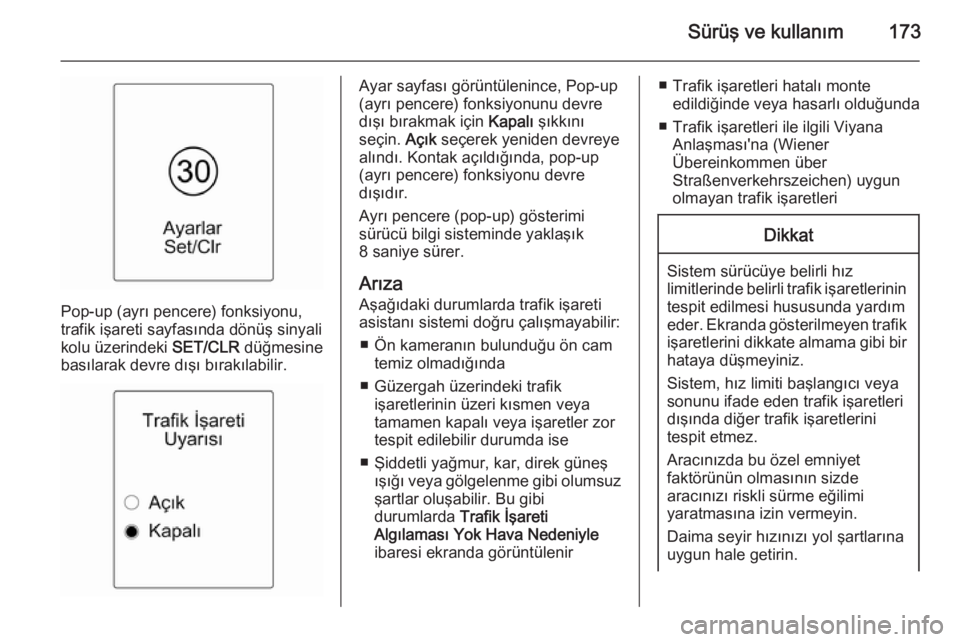

Sürüş ve kullanım173
Pop-up (ayrı pencere) fonksiyonu,
trafik işareti sayfasında dönüş sinyali
kolu üzerindeki SET/CLR düğmesine
basılarak devre dışı bırakılabilir.
Ayar sayfası görüntülenince, Pop-up
(ayrı pencere) fonksiyonunu devre
dışı bırakmak için Kapalı şıkkını
seçin. Açık seçerek yeniden devreye
alındı. Kontak açıldığında, pop-up
(ayrı pencere) fonksiyonu devre
dışıdır.
Ayrı pencere (pop-up) gösterimi
sürücü bilgi sisteminde yaklaşık
8 saniye sürer.
Arıza
Aşağıdaki durumlarda trafik işareti
asistanı sistemi doğru çalışmayabilir:
■ Ön kameranın bulunduğu ön cam temiz olmadığında
■ Güzergah üzerindeki trafik işaretlerinin üzeri kısmen veya
tamamen kapalı veya işaretler zor
tespit edilebilir durumda ise
■ Şiddetli yağmur, kar, direk güneş ışığı veya gölgelenme gibi olumsuz
şartlar oluşabilir. Bu gibi
durumlarda Trafik İşareti
Algılaması Yok Hava Nedeniyle
ibaresi ekranda görüntülenir■ Trafik işaretleri hatalı monte edildiğinde veya hasarlı olduğunda
■ Trafik işaretleri ile ilgili Viyana Anlaşması'na (Wiener
Übereinkommen über
Straßenverkehrszeichen) uygun
olmayan trafik işaretleriDikkat
Sistem sürücüye belirli hız
limitlerinde belirli trafik işaretlerinin
tespit edilmesi hususunda yardım
eder. Ekranda gösterilmeyen trafik işaretlerini dikkate almama gibi bir
hataya düşmeyiniz.
Sistem, hız limiti başlangıcı veya
sonunu ifade eden trafik işaretleri
dışında diğer trafik işaretlerini
tespit etmez.
Aracınızda bu özel emniyet
faktörünün olmasının sizde
aracınızı riskli sürme eğilimi
yaratmasına izin vermeyin.
Daima seyir hızınızı yol şartlarına
uygun hale getirin.

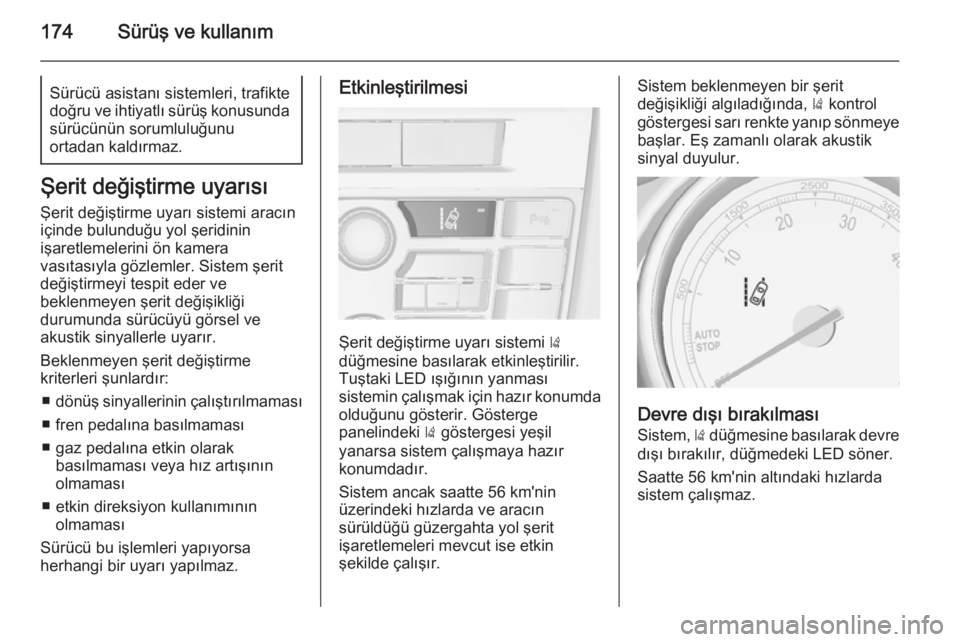

174Sürüş ve kullanımSürücü asistanı sistemleri, trafikte
doğru ve ihtiyatlı sürüş konusunda sürücünün sorumluluğunu
ortadan kaldırmaz.
Şerit değiştirme uyarısı
Şerit değiştirme uyarı sistemi aracın
içinde bulunduğu yol şeridinin
işaretlemelerini ön kamera
vasıtasıyla gözlemler. Sistem şerit değiştirmeyi tespit eder ve
beklenmeyen şerit değişikliği
durumunda sürücüyü görsel ve
akustik sinyallerle uyarır.
Beklenmeyen şerit değiştirme
kriterleri şunlardır:
■ dönüş sinyallerinin çalıştırılmaması
■ fren pedalına basılmaması
■ gaz pedalına etkin olarak basılmaması veya hız artışınınolmaması
■ etkin direksiyon kullanımının olmaması
Sürücü bu işlemleri yapıyorsa
herhangi bir uyarı yapılmaz.
Etkinleştirilmesi
Şerit değiştirme uyarı sistemi )
düğmesine basılarak etkinleştirilir.
Tuştaki LED ışığının yanması
sistemin çalışmak için hazır konumda olduğunu gösterir. Gösterge
panelindeki ) göstergesi yeşil
yanarsa sistem çalışmaya hazır
konumdadır.
Sistem ancak saatte 56 km'nin
üzerindeki hızlarda ve aracın
sürüldüğü güzergahta yol şerit
işaretlemeleri mevcut ise etkin
şekilde çalışır.
Sistem beklenmeyen bir şerit
değişikliği algıladığında, ) kontrol
göstergesi sarı renkte yanıp sönmeye
başlar. Eş zamanlı olarak akustik
sinyal duyulur.
Devre dışı bırakılması
Sistem, ) düğmesine basılarak devre
dışı bırakılır, düğmedeki LED söner.
Saatte 56 km'nin altındaki hızlarda
sistem çalışmaz.
