2015 OPEL CASCADA Kezelési útmutató (in Hungarian)

Kulcsok, ajtók és ablakok39
■ 4 milliméteres hatlapú imbuszkulcs
a hosszú és 6 milliméteres hatlapú
a rövid oldalon, a kesztyűtartóban
található,
■ két zsinór, a kesztyűtartóban található,
■ csavarhúzó, a csomagtérben, a szerszámkészletben található
3 213.
1. Kapcsolja ki a gyújtást.
2. Nyissa ki a csomagtérfedelet és vegye ki a csavarhúzót a
szerszámkészletből.3. A felső csomagtérkeret belső oldalán található egy kar a
vászontető fedelének kioldásához. Keresse meg a kart
és oldja ki a kar lefelé
forgatásával.
Megjegyzés
A csomagtérfedél nem nyitható fel a
következő lépés után.
Vegye ki a következő művelethez
szükséges csavarhúzót a
szerszámkészletből. Lehetséges,
hogy a csomagtér nem nyitható ki, amíg a járművet szervizbe nem
viszi. Ezért vegyen ki minden
szükséges dolgot a csomagtérből.
4. Csukja le a csomagtérfedelet.
5. Emelje fel a vászontetőt mindkét oldalon egyszerre
hozzávetőlegesen félig nyitott
helyzetbe.

40Kulcsok, ajtók és ablakok
6. Helyezze a 4 milliméteresimbuszkulcsot a fedélmozgató
egység jelzett pozíciójába.
Forgassa el teljesen az
imbuszkulcsot az óramutató
járásával megegyező irányban
úgy, hogy a fedelek
beforduljanak.
7. Nyissa ki teljesen a vászontetőt a véghelyzetéig.8. Távolítsa el a műanyag fedeleketmindkét oldalon benyomva és
hátrafelé csúsztatva, lásd az
illusztrációt.
9. Az egyes oldalak csuklóin látható jelek vannak.
10. Vezesse körbe a zsinórokat a jelölt helyzetben a csuklón
mindkét oldalon és húzza át a
zsinór végét a hurkon az
illusztráción látható módon.

Kulcsok, ajtók és ablakok41
11.Helyezze el a zsinórok végét elöl.
12. Húzza ki a vászontetőt az első ív
felemelésével ( 1) és ezzel
egyidejűleg a feszítő ívet ( 2)
mindkét oldalon.
13. Mozgassa az első tetőtartó ívet (1 ) a szélvédőkerethez.
14. Távolítsa el a kis fedelet a szélvédőkeret burkolatából a
fedél bemetszésébe illesztett
csavarhúzóval.
15. Illessze a 6 milliméteres imbuszkulcsot a burkolatba és
zárja a reteszt az imbuszkulcsnak
az óramutató járásával
megegyező irányban, ütközésig
történő elfordításával.

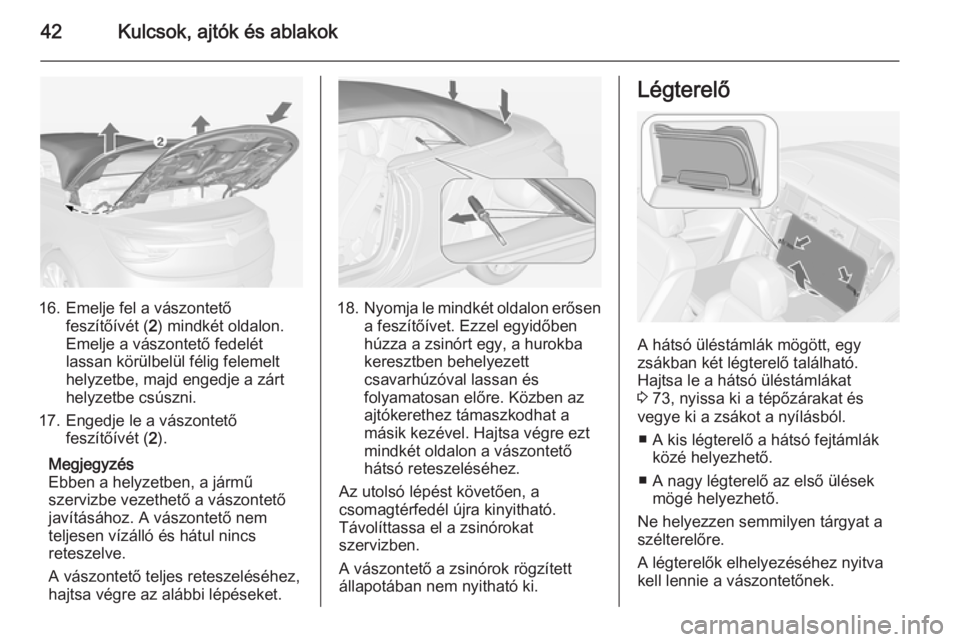

42Kulcsok, ajtók és ablakok
16. Emelje fel a vászontetőfeszítőívét ( 2) mindkét oldalon.
Emelje a vászontető fedelét
lassan körülbelül félig felemelt
helyzetbe, majd engedje a zárt
helyzetbe csúszni.
17. Engedje le a vászontető feszítőívét ( 2).
Megjegyzés
Ebben a helyzetben, a jármű
szervizbe vezethető a vászontető
javításához. A vászontető nem
teljesen vízálló és hátul nincs
reteszelve.
A vászontető teljes reteszeléséhez,
hajtsa végre az alábbi lépéseket.18. Nyomja le mindkét oldalon erősen
a feszítőívet. Ezzel egyidőben
húzza a zsinórt egy, a hurokba
keresztben behelyezett
csavarhúzóval lassan és
folyamatosan előre. Közben az
ajtókerethez támaszkodhat a
másik kezével. Hajtsa végre ezt
mindkét oldalon a vászontető
hátsó reteszeléséhez.
Az utolsó lépést követően, a
csomagtérfedél újra kinyitható.
Távolíttassa el a zsinórokat
szervizben.
A vászontető a zsinórok rögzített
állapotában nem nyitható ki.
Légterelő
A hátsó üléstámlák mögött, egy
zsákban két légterelő található.
Hajtsa le a hátsó üléstámlákat
3 73, nyissa ki a tépőzárakat és
vegye ki a zsákot a nyílásból.
■ A kis légterelő a hátsó fejtámlák közé helyezhető.
■ A nagy légterelő az első ülések mögé helyezhető.
Ne helyezzen semmilyen tárgyat a
szélterelőre.
A légterelők elhelyezéséhez nyitva
kell lennie a vászontetőnek.

Kulcsok, ajtók és ablakok43
A kis légterelő rögzítése■ Hajtsa le a bal oldali hátsó üléstámlát 3 73.
■ Távolítsa el a fedelet a hátsó
fejtámaszok között lévő vezetőről,
oldalra csúsztatva azt a jármű bal
oldala felé.
■ Helyezze a légterelő adapterét a kiemelkedéssel a vezető ellentétes
bemélyedésébe.
■ Csúsztassa a vezetőt a jármű jobb oldala felé, amíg be nem akad.
■ Emelje fel a hátsó üléstámlát.
Távolítsa el a légterelőt a beszerelés
lépéseit megfordítva.
A nagy légterelő rögzítése ■ Vegye ki a légterelőt a zsákból.■ Húzza ki a légterelő négy rögzítőcsapját: a felsőket rugó
nyomja ki a csapoknak a
konzolokból történő kifordításakor,
az alsók pedig a recék
megemelésével húzhatók ki
mindkét oldalon.
■ Nyissa ki a légterelőt.

44Kulcsok, ajtók és ablakok
■A csuklókkal az első ülések mögött,
helyezze a jobb oldali
rögzítőcsapokat a jobb oldali kárpit
nyílásaiba a hátsó ülés közelében.
Hajtsa meg egy kissé a légterelőt a
közepén és helyezze a bal oldali
rögzítőcsapokat a bal oldali kárpit
nyílásaiba. Ellenőrizze, hogy a
csapok megfelelően a helyükre
kerültek-e. Nyomja le középen a
légterelőt.■ Hajtsa fel függőleges helyzetbe a felső részét.
A nagy légterelő felszerelt
állapotában a hátsó ülések nem
használhatók.
A légterelő függőleges része
lehajtható, ha nincs használatban.
A légterelő felszerelve maradhat a vászontető zárt állapotában is.
A légterelő lehajtható függőleges
részének eltávolításához. Emelje fel
kissé a légterelő közepét, majd
távolítsa el azt a nyílásból mindkét
oldalon.
A légterelő elcsomagolása
A légterelő elcsomagolásához,
nyomja vissza a hátsó
rögzítőcsapokat hátrafelé nyomva és
a konzolokba fordítva a csapokat.
Nyomja vissza az első rögzítőcsapok csúszkáit, amíg be nem akadnak.
Hajtsa össze a légterelőt és helyezze a zsákba.
Hajtsa le a hátsó üléstámlákat. Állítsa
a zsák kemény burkolatát a
csomagtérhez. Helyezze a zsákot
alulról felfelé a felső keret nyílásában
lévő keresztirányú vezetőbe.

Kulcsok, ajtók és ablakok45
Rögzítse a zsákot a tépőzárral a
rögzítőszemekhez mindkét oldalon.
Emelje fel a hátsó üléstámlákat.
Borulásvédelmi rendszer
A borulásvédelmi rendszer a
merevített szélvédőkeretből és a
hátsó fejtámlák mögötti fedelek alatt
található bukócsövekből áll.
A jármű felborulásával járó baleset,
frontális vagy oldalirányú ütközés
bekövetkeztekor a bukókeretek pár
ezredmásodperc alatt automatikusan
felugranak. Ezenkívül az első és
oldallégzsákrendszerrel együtt is
működésbe lépnek.
Megjegyzés
Ne helyezzen semmilyen tárgyat a
fejtámlák mögött lévő bukókeretek
borítására.
A légzsákok v visszajelző lámpája
világít, ha a bukókeretek felugrottak.
A bukókeretek csukott és nyitott
vászontető mellett is működésbe
lépnek.
A vászontetőt nem szabad
működtetni, ha a bukókeretek
felugrottak. Folyamatos
figyelmeztető hang hallható és egy
üzenet jelenik meg a vezetői
információs központban, ha a
kapcsoló aktiválva van.

46Ülések, biztonsági rendszerekÜlések, biztonsági
rendszerekFejtámlák ..................................... 46
Első ülések .................................. 48
Biztonsági övek ............................ 55
Légzsákrendszer .........................58
Gyermekülések ............................ 64Fejtámlák
Hely9 Figyelmeztetés
Csak a megfelelő helyzetbe
beállított fejtámlával közlekedjen.
A fejtámla felső szélének a fej felső
részénél kell lennie. Ha nagyon
magas utas esetén ez nem
lehetséges, akkor állítsa a fejtámlát a
legfelső pozícióba, alacsony utas
esetében pedig a legalsó helyzetbe.
Beállítás
Fejtámlák az első üléseken
Magasságállítás
Nyomja meg a kioldógombot, állítsa
be a magasságot, majd rögzítse.
