Autóápolás207
4. Húzza ki az izzót a foglalatból, éshelyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Belső világítás
Utastér-világítás, olvasólámpák
Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Műszerfal világítás Az izzócserét bízza szervizre.Elektromos rendszer
Biztosítékok Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
■ a motortér bal első részében,
■ balkormányos járművekben az utastérben, a tárolórekesz mögött,
illetve jobbkormányos
gépkocsiknál a kesztyűtartó
mögött,
■ a csomagtér bal oldalában lévő fedél mögött.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték
is véd.Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.

208Autóápolás
BiztosítékcsipeszEgy biztosítékcsipesz található a
motortérben lévő
biztosítékdobozban.
Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.

Autóápolás209
SzámÁramkör1Motor vezérlőegység2Lambda-szonda3Üzemanyag-befecsken‐
dezés, gyújtásrendszer4Üzemanyag-befecsken‐
dezés, gyújtásrendszer5–6Tükörfűtés7Ventilátor-szabályozás8Lambda-szonda, motorhűtés9Hátsó ablak érzékelő10Járműakkumulátor-érzékelő11Csomagtérajtó zár12Adaptív első világítás, auto‐
matikus fényszóróvezérlés13ABS szelepek14–15Motor vezérlőegység16Indítómotor17Sebességváltó vezérlő‐
egység18Hátsó ablakfűtésSzámÁramkör19Első elektromos ablakemelők20Hátsó elektromos ablake‐
melők21Hátsó elektromos központ22Bal oldali távolsági fényszóró
(Halogén)23Fényszórómosó rendszer24Jobb oldali tompított fény‐
szóró (Xenon)25Bal oldali tompított fényszóró (Xenon)26Első ködlámpák27Dízelüzemanyag-fűtés28Start/stop rendszer29Elektromos rögzítőfék30ABS szivattyú31–32Légzsák33Adaptív első világítás, auto‐
matikus fényszóróvezérlés34Kipufogógáz visszavezetés

210Autóápolás
SzámÁramkör35Elektromos ablakok, esőér‐
zékelő, külső tükör36Hőmérséklet-szabályozás37–38Vákuumszivattyú39Üzemanyag-ellátó rendszer
vezérlőegység40Szélvédőmosó rendszer41Jobb oldali távolsági fény‐
szóró (Halogén)42Hűtőventilátor43Ablaktörlő44–45Hűtőventilátor46–47Kürt48Hűtőventilátor49Üzemanyag-szivattyú50Fényszóró-magasság beál‐
lítás, adaptív első világítás51–52Kiegészítő fűtés, dízelmotorSzámÁramkör53Sebességváltó vezérlő‐
egység, motor vezérlőegység54Vákuumszivattyú, műszer‐
csoport, fűtés szellőzés,
légkondicionáló rendszer
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban lévő
tárolórekesz mögött található.
Nyissa ki a tárolórekeszt, és balra
nyomva oldja ki. Hajtsa le a
tárolórekeszt, és távolítsa el.

Autóápolás211

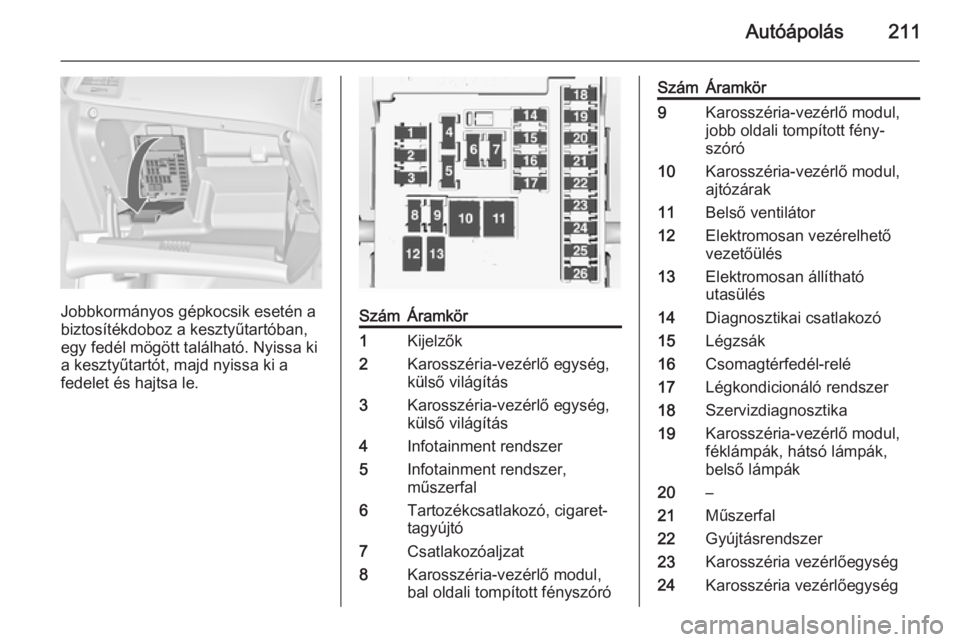

Jobbkormányos gépkocsik esetén a
biztosítékdoboz a kesztyűtartóban,
egy fedél mögött található. Nyissa ki
a kesztyűtartót, majd nyissa ki a
fedelet és hajtsa le.
SzámÁramkör1Kijelzők2Karosszéria-vezérlő egység, külső világítás3Karosszéria-vezérlő egység,
külső világítás4Infotainment rendszer5Infotainment rendszer,
műszerfal6Tartozékcsatlakozó, cigaret‐ tagyújtó7Csatlakozóaljzat8Karosszéria-vezérlő modul,
bal oldali tompított fényszóróSzámÁramkör9Karosszéria-vezérlő modul,
jobb oldali tompított fény‐
szóró10Karosszéria-vezérlő modul,
ajtózárak11Belső ventilátor12Elektromosan vezérelhető
vezetőülés13Elektromosan állítható
utasülés14Diagnosztikai csatlakozó15Légzsák16Csomagtérfedél-relé17Légkondicionáló rendszer18Szervizdiagnosztika19Karosszéria-vezérlő modul,
féklámpák, hátsó lámpák,
belső lámpák20–21Műszerfal22Gyújtásrendszer23Karosszéria vezérlőegység24Karosszéria vezérlőegység

212Autóápolás
SzámÁramkör25–26A csomagtér tartozék-tápel‐
látó aljzata
Csomagtéri
biztosítékdoboz
A biztosítékdoboz a csomagtér bal
oldalában, egy fedél mögött található.
Vegye le a fedelet.
Biztosíték kiosztásSzámÁramkör1Vászontető-vezérlő modul,
jobb oldali elektromos sín2–3Parkolássegítő rendszer4–5–6–7Elektromos ülés8Vászontető-vezérlő modul9–SzámÁramkör10–11Utánfutómodul, gumiab‐
roncs-figyelő és tolatókamera12Vászontető-vezérlő modul,
hátsó lámpák13–14Hátsó ülés elektromosan
lehajtható15–16Ülésszellőztetés, tolatóka‐
mera, vászontető-vezérlő
modul17–18–19Kormánykerék-fűtés20–21Ülésfűtés22–23Vászontető-vezérlő modul,
bal oldali elektromos sín24–25–

Autóápolás213
SzámÁramkör26Átkötő biztosíték a nem
logisztikai üzemmódhoz27Passzív nyitás28–29Hidraulikus egység30–31–32Flex RideSzerszámkészlet
Szerszámok
Pótkerékkel rendelkező gépkocsik
Nyissa ki a csomagtérpadló-fedelet.
Az emelő, a szerszámok, valamint a
sérült kerék rögzítésére szolgáló
heveder a csomagtérben, a pótkerék alatti szerszámosládában található. A
kerékkulcs és a vonószem a pótkerék
mélyedésben a szerszámosláda
közelében a szerszámtáskában van.
Pótkerék 3 228.
Gumiabroncs-javítókészlettel
rendelkező gépkocsik
Néhány szerszám és a vonószem a
gumiabroncs javító készlettel együtt
egy szerszámosládában helyezkedik
el a csomagtérben a padlófedél alatt.

214Autóápolás
Gumiabroncs-javító készlettelés sima csomagtérpadlóval
rendelkező járművek
Bizonyos szerszámok és a vonószem
együtt helyezkednek el a
gumiabroncs-javító készlettel egy
zsákban, amely a bal oldali első
rögítőszemhez van rögzítve a
csomagtérben.
Kerekek és
gumiabroncsok
Kerekek
A dízelmotoros járművek esetében
nem engedélyezettek acélkerekek,
csak a járműhöz jóváhagyott
könnyűfém kerekek.
A gumiabroncsok és a keréktárcsák állapota A járdaszegélyekre lehetőleg lassan
és derékszögben hajtson fel. Az éles
szegélyekre történő felhajtás rejtett
gumiabroncs- és keréktárcsa-
sérülést okozhat. Ne szorítsa a
gumiabroncsot a padkának
parkoláskor.
Vizsgálja meg rendszeresen a
gumiabroncsokat sérüléseket
keresve. Sérülés vagy rendellenes
kopás esetén kérjen segítséget egy
szerviztől.Téli gumiabroncsok
A téli gumiabroncsok használata
7 °C hőmérséklet alatt növeli a
biztonságot, ezért lehetőleg az
összes kerékre szereljen téli
gumiabroncsot.
Téli gumiabroncsként minden
gumiabroncsméret engedélyezett
3 251.
Téli gumiabroncsként csak
225/55 R17 gumiabroncsméretet
használjon.
A dízelmotoros járművek esetében
nem engedélyezettek acélkerekek,
csak a járműhöz jóváhagyott
speciális könnyűfém kerekek.
Országtól függő szabályozásnak
megfelelően szükség esetén
ragasszon sebességmatricát a
vezető látóterébe.
