2015 OPEL CASCADA Īpašnieka rokasgrāmata (in Latvian)

Atslēgas, durvis un logi39
■ Auduma jumta aktivizēšana uznelīdzenas zemes var izraisīt
darbības kļūmes un bojājumus.
■ Automašīnas kopšana 3 239.
Manuāla aizvēršana sistēmas kļūmes gadījumā Ja rodas elektrohidrauliskās
piedziņas sistēmas darbības kļūme,
atvērto auduma jumtu var aizvērt
manuāli.
Atskan brīdinājuma signāls, un
vadītāja informācijas centrā tiek
parādīts ziņojums.
Uzmanību
Mēs noteikti iesakām veikt
auduma jumta aizvēršanu manuāli divām personām.
Auduma jumtu manuāli drīkst tikai
aizvērt.
Pirms jumta mehānisma
lietošanas sākšanas izlasiet tālāk
sniegto aprakstu.
Neveiciet manuālas aizvēršanas
procedūru, ja automašīna ir
novietota nogāzē vai slīpumā
krituma virzienā.
Pirms darba sākšanas noņemiet
lielo vēja deflektoru.
Pēc auduma jumta aizvēršanas
nogādājiet automašīnu servisā, lai
salabotu jumtu.
Sagatavojiet tālāk norādītos
instrumentus, kas ir nepieciešami
manuālai aizvēršanai:
■ Galatslēga ar 4 mm sešstūra galu garajā pusē un 6 mm sešstūra galu
īsajā pusē (tā atrodas cimdu
nodalījumā);
■ divas auklas (atrodas cimdu nodalījumā);
■ skrūvgriezis (atrodas bagāžas nodalījumā novietotajā instrumentukārbā 3 217).
1. Izslēdziet aizdedzi.
2. Atveriet bagāžas nodalījuma vāku
un izņemiet skrūvgriezi no
instrumentu kārbas.

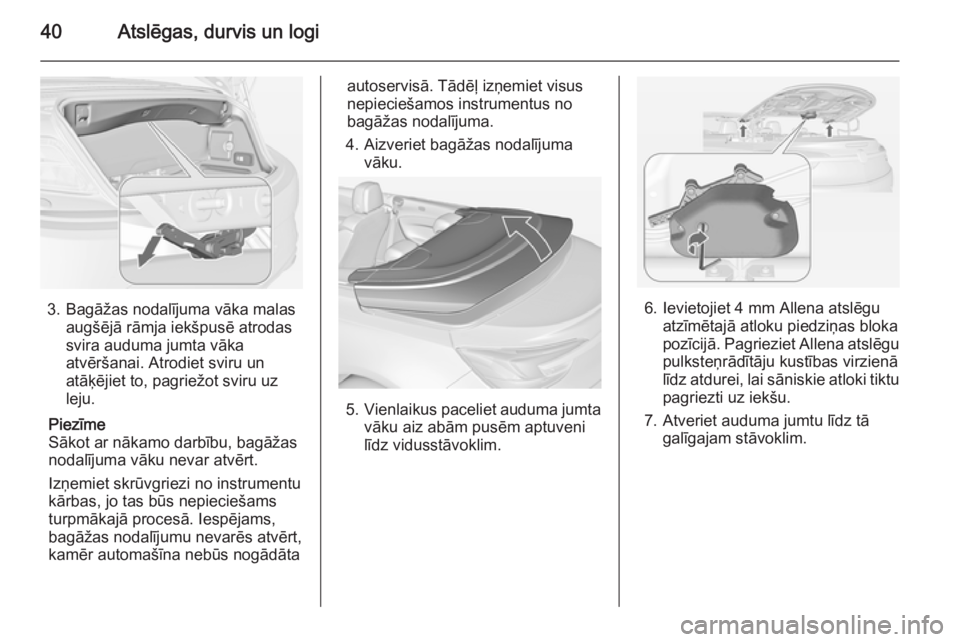

40Atslēgas, durvis un logi
3. Bagāžas nodalījuma vāka malasaugšējā rāmja iekšpusē atrodas
svira auduma jumta vāka
atvēršanai. Atrodiet sviru un
atāķējiet to, pagriežot sviru uz
leju.
Piezīme
Sākot ar nākamo darbību, bagāžas nodalījuma vāku nevar atvērt.
Izņemiet skrūvgriezi no instrumentu
kārbas, jo tas būs nepieciešams
turpmākajā procesā. Iespējams,
bagāžas nodalījumu nevarēs atvērt,
kamēr automašīna nebūs nogādāta
autoservisā. Tādēļ izņemiet visus
nepieciešamos instrumentus no
bagāžas nodalījuma.
4. Aizveriet bagāžas nodalījuma vāku.
5.Vienlaikus paceliet auduma jumta
vāku aiz abām pusēm aptuveni
līdz vidusstāvoklim.
6. Ievietojiet 4 mm Allena atslēgu atzīmētajā atloku piedziņas bloka
pozīcijā. Pagrieziet Allena atslēgu
pulksteņrādītāju kustības virzienā
līdz atdurei, lai sāniskie atloki tiktu pagriezti uz iekšu.
7. Atveriet auduma jumtu līdz tā galīgajam stāvoklim.

Atslēgas, durvis un logi41
8. Noņemiet plastmasas pārsegusabās pusēs, piespiežot un virzot
atpakaļ, skatiet attēlu.
9. Visām eņģēm abās pusēs ir redzamas atzīmes.
10. Izveriet piestiprinātās auklas ap atzīmētajām vietām abās pusēs
pie eņģēm un izvelciet auklas galu
caur cilpu, kā norādīts attēlā.
11. Novietojiet auklu galus uz priekšu.
12. Izvelciet auduma jumtu, paceļot
priekšējo loku ( 1) un spriegojuma
loku ( 2) vienlaicīgi abās pusēs.

42Atslēgas, durvis un logi
13. Pārvietojiet priekšējo loku (1) līdz
vējstikla rāmim.
14. Izņemiet vējstikla rāmja mazo vāciņu, ievietojot skrūvgriezi
vāciņa padziļinājumā.15. Ievietojiet 6 mm Allena atslēgu slēgmehānismā un nofiksējiet to,
pagriežot Allena atslēgu
pulksteņrādītāju kustības virzienā
līdz galam.16. Abās pusēs paceliet auduma jumta spriegojuma loku ( 2).
Paceliet auduma jumta vāku,
lēnām to spiežot līdz aptuveni
vidusstāvoklim un pēc tam ļaujiet
tam ieslīdēt aizvērtā stāvoklī.
17. Nolaidiet auduma jumta spriegojuma loku ( 2).
Piezīme
Šajā pozīcijā ar automašīnu var
aizbraukt līdz servisam, lai veiktu
auduma jumta remontu. Auduma
jumts nav pilnīgi ūdensizturīgs un
nav nostiprināts aizmugurē.
Lai pilnīgi nostiprinātu auduma
jumtu, veiciet šādu darbību.

Atslēgas, durvis un logi43
18. Katrā spriegojuma loka pusēstingri spiediet to uz leju.
Vienlaikus lēnām un nepārtraukti
velciet cilpu uz priekšu ar
skrūvgriezi, kas ir šķērsām
ievietots cilpā. Varat ar otru roku
atbalstīties pret durvju rāmi. Tā
jārīkojas abās pusēs, lai
nostiprinātu auduma jumtu
aizmugurē.
Pēc pēdējās darbības var atkal atvērt bagāžas nodalījuma vāku. Auklu
noņemšanu uzticiet servisa
pārstāvim.
Ja auklas ir nostiprinātas, auduma
jumtu nevar atvērt.
Vēja deflektors
Somā aiz aizmugurējo sēdekļu
atzveltnēm atrodas divi vēja
deflektori. Nolokiet lejup
aizmugurējās atzveltnes 3 74,
atveriet Velcro līplentes un izņemiet
somu no padziļinājuma.
■ Mazo vēja deflektoru var novietot starp aizmugurējiem galvas
balstiem.
■ Lielo vēja deflektoru var novietot aiz priekšējiem sēdekļiem.
Neglabājiet uz vēja aizsarga nekādus
priekšmetus.
Lai uzstādītu deflektorus, ir jāatver
auduma jumts.
Mazā vēja deflektora
uzstādīšana ■ Nolokiet kreiso aizmugurējo atzveltni 3 74.
■ Noņemiet pārsegu no vadotnes
starp aizmugurējiem galvas
balstiem, to sāniski virzot uz
automašīnas kreiso pusi.

44Atslēgas, durvis un logi
■ Ievietojiet deflektora adapteri arpacēlumu vadotnes pretējā
padziļinājumā.
■ Virziet vadotnē deflektoru uz automašīnas labo pusi, līdz tasnofiksējas.
■ Paceliet aizmugurējo atzveltni.
Deflektora noņemšana jāveic pretējā secībā.
Lielā vēja deflektora
uzstādīšana ■ Izņemiet deflektoru no somas.■ Izvelciet četrus deflektora fiksatorus: augšējie tiek izvirzīti ar
atsperes spēku, kad abās pusēs
esošajos kronšteinos fiksatorus
pagriež uz āru, bet apakšējie tiek
izvirzīti, aiz ierobojumiem virzot tos
ar abās pusēs esošajiem slīdņiem.
■ Atlokiet vēja deflektoru.■ Kad eņģes atrodas aiz priekšējiem sēdekļiem, ievietojiet labos
fiksatorus padziļinājumos, kas
atrodas labajā sānu apdarē pie
aizmugurējā sēdekļa. Nedaudz
salokiet deflektoru vidū un
ievietojiet kreisos fiksatorus
padziļinājumos, kas atrodas
kreisajā sānu apdarē.
Pārliecinieties, ka visi fiksatori ir
droši nostiprināti. Centrā spiediet
deflektoru uz leju.

Atslēgas, durvis un logi45
■Atlokiet augšdaļu vertikālā pozīcijā.
Kad ir uzstādīts lielais vēja deflektors, aizmugurējā sēdeklī nevar sēdēt
pasažieri.
Kad deflektoru nelieto, tā vertikālo
daļu var nolocīt uz leju.
Aizverot auduma jumtu, vēja
deflektoru var atstāt uzstādītu.
Lai deflektoru noņemtu, nolokiet
deflektora vertikālo daļu uz leju.
Nedaudz paceliet deflektoru aiz vidus un izņemiet to no padziļinājumiem
abās pusēs.
Vēja deflektora novietošana
uzglabāšanai
Lai vēja deflektoru novietotu
uzglabāšanai, ievirziet aizmugurējos
fiksatorus deflektorā, spiežot tos
atpakaļ un pagriežot tos kronšteinos.
Spiediet atpakaļ priekšējo fiksatoru
slīdņus, līdz tie nofiksējas. Salokiet
deflektoru uz iekšu un ievietojiet to
somā.
Nolokiet aizmugurējās atzveltnes.
Izvietojiet somas cieto pārsegu
bagāžas nodalījumā. Novietojiet
somu no apakšas uz augšu pie
sāniskās vadotnes augšējā rāmja
padziļinājumā. Nostipriniet somu ar
Velcro līplentēm pie kravas
nostiprināšanas cilpām abās pusēs.
Paceliet aizmugurējās atzveltnes.
Pretapgāšanās
aizsardzības sistēma
Pretapgāšanās aizsardzības sistēma
sastāv no pastiprināta vējstikla rāmja
un pretapgāšanās aizsargstieņiem,
kas atrodas zem pārsegiem aiz
aizmugurējiem galvas balstiem.
Automašīnas apgāšanās gadījumā,
frontālas sadursmes gadījumā, kā arī
automašīnai saņemot triecienu no
sāniem, pretapgāšanās aizsargstieņi

46Atslēgas, durvis un logi
tiek automātiski izvirzīti uz augšu
milisekunžu laikā. Tie nostrādā reizē ar priekšējo un sānu drošības gaisa
spilvenu sistēmām.
Piezīme
Nenovietojiet nekādus priekšmetus
uz pretapgāšanās aizsargstieņu
vākiem, kas atrodas aiz galvas
balstiem.
Ja nostrādājuši pretapgāšanās
aizsargstieņi, deg
kontrolindikators v.
Sistēma nostrādā neatkarīgi no tā, vai auduma jumts ir atvērts vai aizvērts.
Ja pretapgāšanās aizsargstieņi ir
izbīdīti, auduma jumtu nedrīkst ne
atvērt, ne aizvērt. Aktivizējot slēdzi,
atskan nepārtraukts brīdinājuma
signāls un vadītāja informācijas
centrā tiek parādīts ziņojums.
