2015 OPEL ANTARA infotainment

102Instrumente, Bedienelemente
Funktionsbereiche
Für jeden Funktionsbereich gibt es
eine Hauptseite („Main“), die ganz
oben auf dem Display gewählt wird:
■ Audio,
■ Navigation,
■ Telefon,
■ Bordcomputer.
Weitere Informationen können der
Bedienungsanleitung des Infotain‐
ment-Systems entnommen werden.
Systemeinstellungen
Die Einstellungen werden im Menü
Settings vorgenommen. Zum Aufru‐
fen der Hauptanzeige die Taste
Main (nicht bei allen Infotainment-
Systemen vorhanden) auf dem Info‐
tainment-System drücken. Taste Settings drücken. Beim Infotainment-
System CD 30 sicherstellen, dass
kein Menü ausgewählt wurde. Das
Menü Settings wird angezeigt.
Die Funktionen werden in folgender
Reihenfolge angezeigt:
■ Uhr, Datum
■ Sprache
■Einheiten
■ Kontrast
■ Tag / Nacht
■ Zündlogik
Uhrzeit und Datum einstellen
Bei vorhandenem Navigationssystem
werden Datum und Uhrzeit nach
Empfang eines GPS-Satellitensig‐
nals automatisch eingestellt. Wenn die angezeigte Zeit nicht der Ortszeit
entspricht, kann sie manuell bzw. au‐ tomatisch durch Empfang eines RDS- Zeitsignals korrigiert werden.

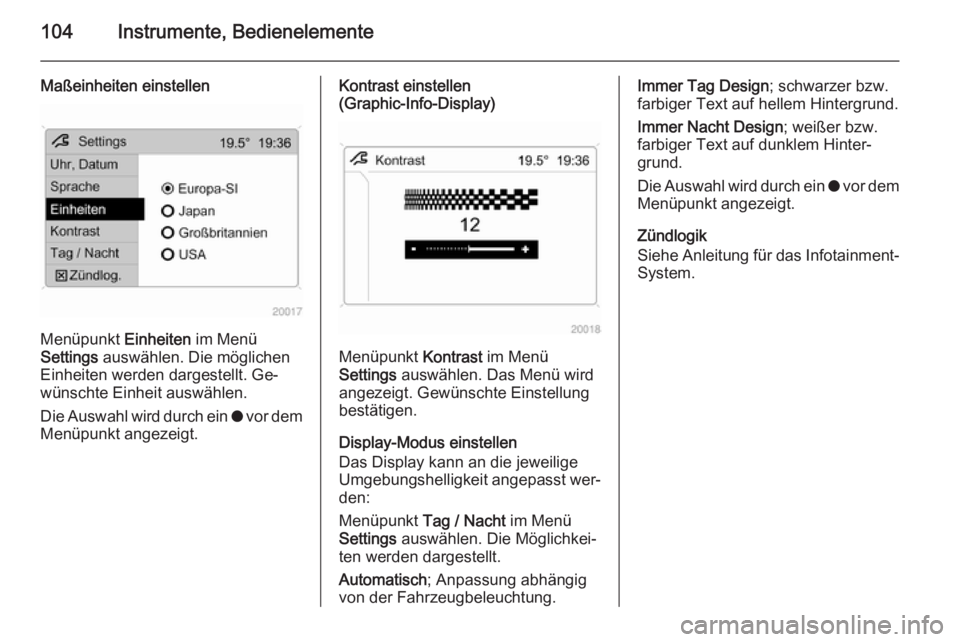

104Instrumente, Bedienelemente
Maßeinheiten einstellen
Menüpunkt Einheiten im Menü
Settings auswählen. Die möglichen
Einheiten werden dargestellt. Ge‐
wünschte Einheit auswählen.
Die Auswahl wird durch ein o vor dem
Menüpunkt angezeigt.
Kontrast einstellen
(Graphic-Info-Display)
Menüpunkt Kontrast im Menü
Settings auswählen. Das Menü wird
angezeigt. Gewünschte Einstellung
bestätigen.
Display-Modus einstellen
Das Display kann an die jeweilige
Umgebungshelligkeit angepasst wer‐
den:
Menüpunkt Tag / Nacht im Menü
Settings auswählen. Die Möglichkei‐
ten werden dargestellt.
Automatisch ; Anpassung abhängig
von der Fahrzeugbeleuchtung.
Immer Tag Design ; schwarzer bzw.
farbiger Text auf hellem Hintergrund.
Immer Nacht Design ; weißer bzw.
farbiger Text auf dunklem Hinter‐ grund.
Die Auswahl wird durch ein o vor dem
Menüpunkt angezeigt.
Zündlogik
Siehe Anleitung für das Infotainment- System.

106Instrumente, Bedienelemente
Bei erheblichem Reifendruckverlust
erscheint eine entsprechende An‐
zeige mit Angabe des betroffenen
Reifens.
Den fließenden Verkehr möglichst
rasch verlassen, ohne andere Fahr‐
zeuge zu gefährden. Anhalten und
Reifen überprüfen. Reserverad mon‐
tieren 3 196, 3 199.
Reifendruck-Kontrollsystem 3 188.
Bordcomputer
Bordcomputer im Board
Info Display
Der Bordcomputer informiert über Fahrdaten, die kontinuierlich aufge‐
zeichnet und elektronisch ausgewer‐
tet werden. Zur Anzeige der Fahr‐
zeugdaten des Bordcomputers die
BC -Taste des Infotainment-Systems
oder das linke Stellrad am Lenkrad
drücken.
Einige Funktionen erscheinen im Dis‐ play in abgekürzter Form. Nach An‐
wählen einer Funktion werden die
nachfolgenden Zeilen der Bordcom‐
puter-Funktion angezeigt.
Die Funktionen werden in folgender
Reihenfolge angezeigt:
■ Momentanverbrauch
■ Durchschnittsverbrauch
■ Absolutverbrauch
■ Durchschnittsgeschwindigkeit
■ Wegstrecke■ Reichweite
■ Stoppuhr
Board-Info-Display 3 97.
Momentanverbrauch
Anzeige des Momentanverbrauchs.
Anzeige wechselt geschwindigkeits‐ abhängig:
Anzeige in l/h=unter 13 km/hAnzeige in
l/100 km=über 13 km/h

Instrumente, Bedienelemente107
DurchschnittsverbrauchAnzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
neu gestartet werden.
Absolutverbrauch
Anzeige der verbrauchten Kraftstoff‐
menge. Die Messung kann jederzeit
neu gestartet werden.
Durchschnittsgeschwindigkeit
Anzeige der Durchschnittsgeschwin‐ digkeit. Die Messung kann jederzeit
neu gestartet werden.
Fahrtunterbrechungen mit ausge‐
schalteter Zündung werden nicht mit‐
gerechnet.
Wegstrecke Anzeige der zurückgelegten Strecke.
Die Messung kann jederzeit neu ge‐
startet werden.
Reichweite
Die Reichweite wird aus dem aktuel‐ len Tankinhalt und dem Momentan‐ verbrauch errechnet. Die Anzeige er‐
folgt mit gemittelten Werten.Nach dem Auftanken wird die Reich‐ weite nach kurzer Zeit automatisch
aktualisiert.
Wenn der Tankinhalt nur für weniger
als 50 km reicht, erscheint die Warn‐
meldung „ Reichweite “ auf dem Dis‐
play.
Wenn der Tankinhalt nur für weniger
als 30 km reicht, erscheint die Warn‐
meldung „ Bitte tanken! “ auf dem Dis‐
play.
Den Menüpunkt bestätigen 3 97.
Zurücksetzen der
Bordcomputerinformationen
Die gewünschten Bordcomputerinfor‐ mationen durch Drücken des linkenStellrades am Lenkrad bzw. der
Taste OK des Infotainment-Systems
auswählen und zurücksetzen.Stoppuhr
Bedienung mit den Pfeiltasten:
Zum Starten linke Pfeiltaste drücken
und Menüpunkt Start auswählen.
Zum Starten/Stoppen Taste OK
drücken. Zur Nullstellung linke Pfeil‐
taste drücken, Menüpunkt Reset aus‐
wählen und Taste OK drücken.
Bedienung mit dem linken Stellrad am Lenkrad:
Zum Starten Menüpunkt Start aus‐
wählen und zum Starten/Stoppen
drücken. Zur Nullstellung Menüpunkt
Reset auswählen und Befehl durch
Drücken bestätigen.

108Instrumente, Bedienelemente
StromunterbrechungWenn die Stromzufuhr unterbrochen
wurde oder wenn die Batteriespan‐
nung zu niedrig war, gehen die im
Bordcomputer gespeicherten Daten
verloren.
Bordcomputer im Graphic
Info Display bzw. Colour
Info Display
Die Bordcomputer informieren über
Fahrdaten, die kontinuierlich aufge‐
nommen und elektronisch ausgewer‐ tet werden. Die Hauptseite des Bord‐
computers bietet Informationen zu
Reichweite, Durchschnittsverbrauch
und Momentanverbrauch.
Zur Anzeige anderer Daten des Bord‐ computers drücken Sie die Taste BC
des Infotainment-Systems und wäh‐
len Sie auf dem Display das Menü
„Bordcomputer“ aus.
Die Informationen beider Bordcom‐
puter können separat zurückgesetzt
werden und bieten somit die Möglich‐
keit, verschiedene Fahrtentfernun‐
gen anzuzeigen.
Graphic-Info-Display,
Colour-Info-Display 3 100.Reichweite
Die Reichweite wird aus dem aktuel‐
len Tankinhalt und dem Momentan‐ verbrauch errechnet. Die Anzeige er‐
folgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.

Instrumente, Bedienelemente109
Wenn der Tankinhalt nur für weniger
als 50 km reicht, erscheint die Warn‐
meldung „ Reichweite “ auf dem Dis‐
play.
Wenn der Tankinhalt nur für weniger
als 30 km reicht, erscheint die Warn‐
meldung „ Bitte tanken! “ auf dem Dis‐
play.
Den Menüpunkt bestätigen 3 100.
Momentanverbrauch
Anzeige des Momentanverbrauchs.
Anzeige wechselt geschwindigkeits‐
abhängig:Anzeige in l/h=unter 13 km/hAnzeige in
l/100 km=über 13 km/h
Wegstrecke
Anzeige der zurückgelegten Strecke.
Die Messung kann jederzeit neu ge‐
startet werden.
Durchschnittsgeschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Fahrtunterbrechungen mit ausge‐
schalteter Zündung werden nicht mit‐ gerechnet.
Absolutverbrauch
Anzeige der verbrauchten Kraftstoff‐
menge. Die Messung kann jederzeit
neu gestartet werden.
Durchschnittsverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
neu gestartet werden.
Zurücksetzen der
Bordcomputerinformationen
Im Bordcomputer-Menü BC 1 oder
BC 2 auswählen.
Die gewünschten Bordcomputerinfor‐
mationen durch Drücken des linken Stellrades am Lenkrad bzw. der
Taste OK des Infotainment-Systems
auswählen und zurücksetzen.

Fahrzeugwartung189
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 222.
Wenn das System eine Funktionsstö‐
rung erfasst hat, blinkt w zunächst ca.
eine Minute und bleibt danach stän‐ dig eingeschaltet. Diese Abfolge wird bei jedem nachfolgenden Fahrzeug‐start wiederholt, solange die Störungnicht behoben wird.
Wenn w leuchtet, kann das System
zu niedrigen Reifendruck möglicher‐
weise nicht wie vorgesehen erkennen oder signalisieren.
Reifendrücke im Info-DisplayDer aktuelle Reifendruck kann unter
dem Menüpunkt Reifen im Menü
Board Computer angezeigt werden.
Die Taste BC des Infotainment-Sys‐
tems drücken und den Menüpunkt
auswählen.
Das Reifendruck-Kontrollsystem er‐
fasst die Fahrzeugbeladung automa‐
tisch. Am Info-Display kann eine Mel‐
dung angezeigt werden, falls nicht
übereinstimmende Reifendrücke
festgestellt werden. In manchen Ver‐
sionen wird die Meldung in abgekürz‐
ter Form dargestellt.
Es können z. B. folgende Meldungen erscheinen:Eine Grafik, die auf den linken Hinter‐ reifen verweist, wird gemeinsam mit
dem aktuellen Reifendruck ange‐
zeigt; leichte Druckabweichung.
Geschwindigkeit verringern. Der Rei‐
fendruck ist bei nächster Gelegenheit mit einem geeigneten Druckmesser
zu überprüfen und ggf. zu korrigieren.
Bei Colour-Info-Display erscheint
diese Meldung in Gelb.
Eine Grafik, die auf den linken Vor‐
derreifen verweist, wird gemeinsam
mit dem aktuellen Reifendruck ange‐
zeigt; beträchtliche Druckabwei‐
chung oder direkter Druckverlust.

Fahrzeugwartung191
So wird der TPMS-Sensorabgleich
durchgeführt:
1. Die elektrische Parkbremse betä‐ tigen 3 144; bei Fahrzeugen mit
Automatikgetriebe den
Wählhebel auf P stellen.
2. Zündung einschalten 3 129.
3. Den TPMS-Anlernmodus durch gleichzeitiges Drücken der Tastenp und q an der Funkfernbedie‐
nung starten,
- oder -
Die Taste INFO am Infotainment-
System drücken, bis die Meldung
„Reifen anlernen“ am Info-Display
angezeigt wird. Die Taste OK ge‐
drückt halten.
Die Hupe ertönt zweimal, und es leuchtet auch der linke vordere
Blinker als Bestätigung, dass der
Anlernmodus aktiviert wurde.
4. Beim linken Vorderreifen begin‐ nen.
5. Das Anlernwerkzeug in der Nähe des Ventilschafts gegen die Rei‐
fenflanke halten. Dann die Taste
drücken, um den TPMS-Sensorzu aktivieren. Ein Hupsignalton
bestätigt, dass der Identifizie‐
rungscode des Sensors auf diese
Reifen- und Radposition abge‐
stimmt wurde. Der nächste rele‐
vante Blinker leuchtet.
6. Zum rechten Vorderreifen gehen und den Vorgang in Schritt 5 wie‐derholen.
7. Zum rechten Hinterreifen gehen und den Vorgang in Schritt 5 wie‐derholen.
8. Zum linken Hinterreifen gehen und den Vorgang in Schritt 5 wie‐derholen. Zwei Huptöne melden,
dass der Identifizierungscode ab‐ gestimmt und der TPMS-Senso‐
rabgleich abgeschlossen wurde.
9. Zündung ausschalten.
10. Alle vier Reifen auf den empfoh‐ lenen Fülldruck befüllen 3 222.
Profiltiefe
Profiltiefe regelmäßig kontrollieren.Reifen sollten bei einer Profiltiefe von
2-3 mm (bei Winterreifen 4 mm) aus
Sicherheitsgründen ausgetauscht
werden.
Aus Sicherheitsgründen wird emp‐
fohlen, dass die Profiltiefe der Reifen
einer Achse um nicht mehr als 2 mm
variiert.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator) ab‐
gefahren ist. Seine Lage wird durch
Markierungen an der Reifenflanke
angezeigt.
