2015 OPEL ADAM Manuale di uso e manutenzione (in Italian)

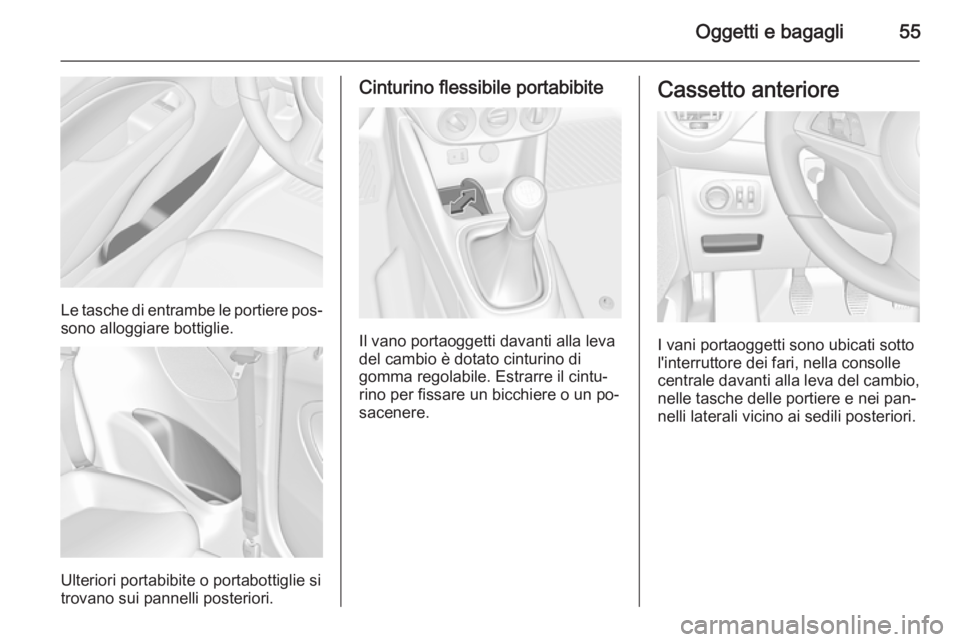

Oggetti e bagagli55
Le tasche di entrambe le portiere pos‐sono alloggiare bottiglie.
Ulteriori portabibite o portabottiglie si
trovano sui pannelli posteriori.
Cinturino flessibile portabibite
Il vano portaoggetti davanti alla leva
del cambio è dotato cinturino di
gomma regolabile. Estrarre il cintu‐
rino per fissare un bicchiere o un po‐
sacenere.
Cassetto anteriore
I vani portaoggetti sono ubicati sotto
l'interruttore dei fari, nella consolle
centrale davanti alla leva del cambio, nelle tasche delle portiere e nei pan‐
nelli laterali vicino ai sedili posteriori.

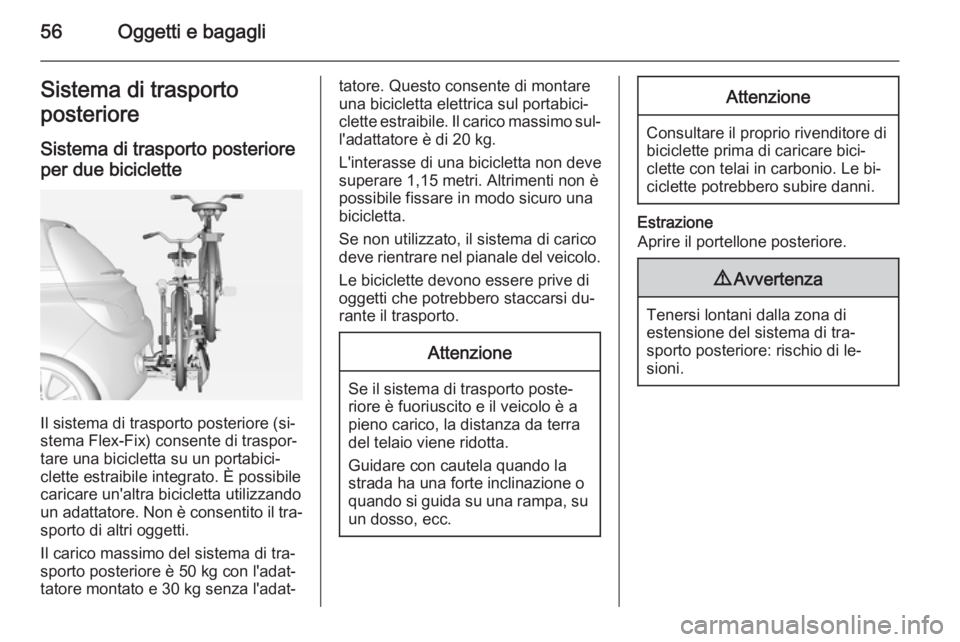

56Oggetti e bagagliSistema di trasporto
posteriore
Sistema di trasporto posteriore per due biciclette
Il sistema di trasporto posteriore (si‐
stema Flex-Fix) consente di traspor‐
tare una bicicletta su un portabici‐
clette estraibile integrato. È possibile caricare un'altra bicicletta utilizzando
un adattatore. Non è consentito il tra‐
sporto di altri oggetti.
Il carico massimo del sistema di tra‐
sporto posteriore è 50 kg con l'adat‐
tatore montato e 30 kg senza l'adat‐
tatore. Questo consente di montare
una bicicletta elettrica sul portabici‐
clette estraibile. Il carico massimo sul‐ l'adattatore è di 20 kg.
L'interasse di una bicicletta non deve
superare 1,15 metri. Altrimenti non è possibile fissare in modo sicuro una
bicicletta.
Se non utilizzato, il sistema di carico
deve rientrare nel pianale del veicolo.
Le biciclette devono essere prive di
oggetti che potrebbero staccarsi du‐
rante il trasporto.Attenzione
Se il sistema di trasporto poste‐
riore è fuoriuscito e il veicolo è a
pieno carico, la distanza da terra
del telaio viene ridotta.
Guidare con cautela quando la
strada ha una forte inclinazione o quando si guida su una rampa, su un dosso, ecc.
Attenzione
Consultare il proprio rivenditore di
biciclette prima di caricare bici‐
clette con telai in carbonio. Le bi‐
ciclette potrebbero subire danni.
Estrazione
Aprire il portellone posteriore.
9 Avvertenza
Tenersi lontani dalla zona di
estensione del sistema di tra‐
sporto posteriore: rischio di le‐
sioni.

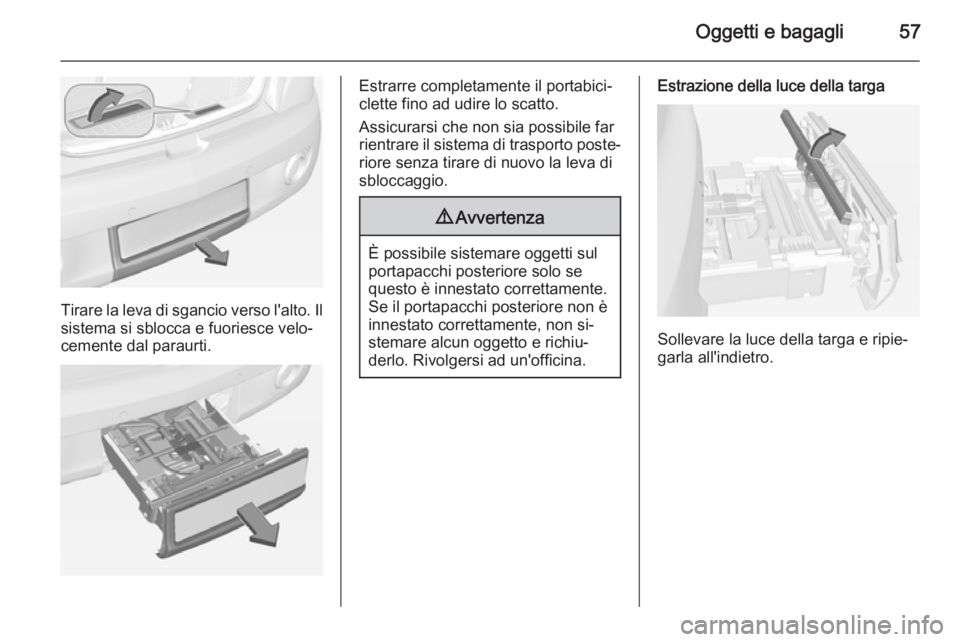

Oggetti e bagagli57
Tirare la leva di sgancio verso l'alto. Ilsistema si sblocca e fuoriesce velo‐
cemente dal paraurti.
Estrarre completamente il portabici‐
clette fino ad udire lo scatto.
Assicurarsi che non sia possibile far
rientrare il sistema di trasporto poste‐
riore senza tirare di nuovo la leva di
sbloccaggio.9 Avvertenza
È possibile sistemare oggetti sul
portapacchi posteriore solo se
questo è innestato correttamente.
Se il portapacchi posteriore non è
innestato correttamente, non si‐
stemare alcun oggetto e richiu‐
derlo. Rivolgersi ad un'officina.
Estrazione della luce della targa
Sollevare la luce della targa e ripie‐
garla all'indietro.

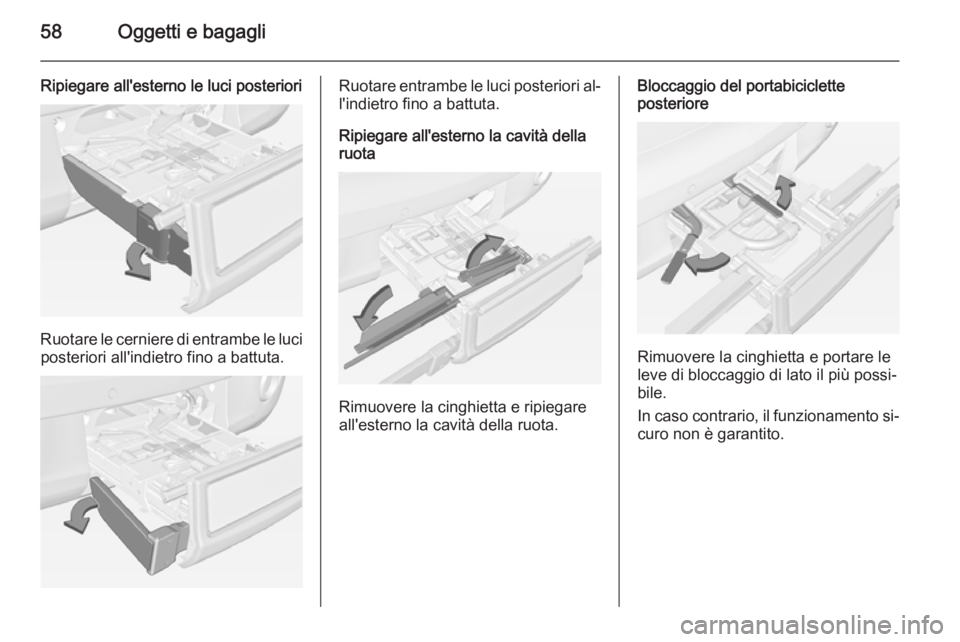

58Oggetti e bagagli
Ripiegare all'esterno le luci posteriori
Ruotare le cerniere di entrambe le luciposteriori all'indietro fino a battuta.
Ruotare entrambe le luci posteriori al‐
l'indietro fino a battuta.
Ripiegare all'esterno la cavità della
ruota
Rimuovere la cinghietta e ripiegare
all'esterno la cavità della ruota.
Bloccaggio del portabiciclette
posteriore
Rimuovere la cinghietta e portare le
leve di bloccaggio di lato il più possi‐
bile.
In caso contrario, il funzionamento si‐ curo non è garantito.

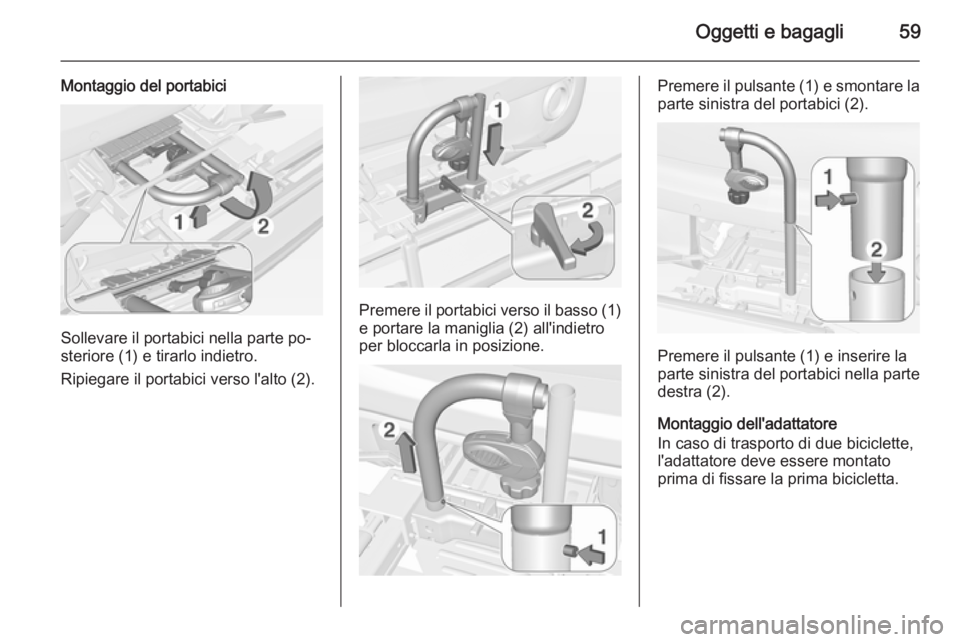

Oggetti e bagagli59
Montaggio del portabici
Sollevare il portabici nella parte po‐
steriore (1) e tirarlo indietro.
Ripiegare il portabici verso l'alto (2).
Premere il portabici verso il basso (1) e portare la maniglia (2) all'indietro
per bloccarla in posizione.
Premere il pulsante (1) e smontare la parte sinistra del portabici (2).
Premere il pulsante (1) e inserire la
parte sinistra del portabici nella parte
destra (2).
Montaggio dell'adattatore
In caso di trasporto di due biciclette,
l'adattatore deve essere montato
prima di fissare la prima bicicletta.

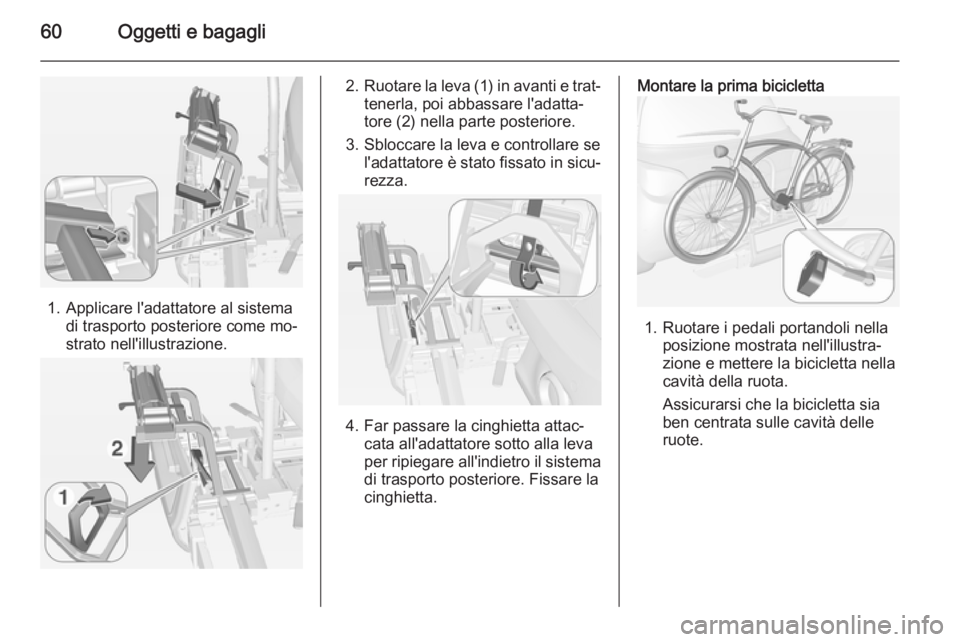

60Oggetti e bagagli
1. Applicare l'adattatore al sistemadi trasporto posteriore come mo‐
strato nell'illustrazione.
2. Ruotare la leva (1) in avanti e trat‐
tenerla, poi abbassare l'adatta‐
tore (2) nella parte posteriore.
3. Sbloccare la leva e controllare se l'adattatore è stato fissato in sicu‐
rezza.
4. Far passare la cinghietta attac‐ cata all'adattatore sotto alla leva
per ripiegare all'indietro il sistema
di trasporto posteriore. Fissare la
cinghietta.
Montare la prima bicicletta
1. Ruotare i pedali portandoli nella posizione mostrata nell'illustra‐
zione e mettere la bicicletta nella
cavità della ruota.
Assicurarsi che la bicicletta sia
ben centrata sulle cavità delle
ruote.

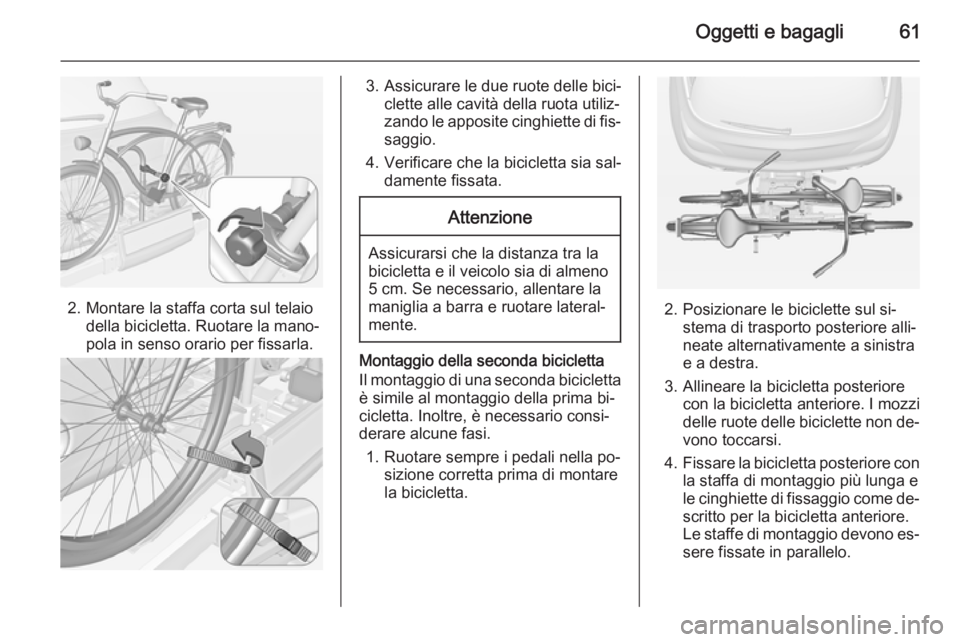

Oggetti e bagagli61
2. Montare la staffa corta sul telaiodella bicicletta. Ruotare la mano‐
pola in senso orario per fissarla.
3. Assicurare le due ruote delle bici‐ clette alle cavità della ruota utiliz‐
zando le apposite cinghiette di fis‐ saggio.
4. Verificare che la bicicletta sia sal‐ damente fissata.Attenzione
Assicurarsi che la distanza tra la
bicicletta e il veicolo sia di almeno
5 cm. Se necessario, allentare la
maniglia a barra e ruotare lateral‐
mente.
Montaggio della seconda bicicletta
Il montaggio di una seconda bicicletta è simile al montaggio della prima bi‐
cicletta. Inoltre, è necessario consi‐
derare alcune fasi.
1. Ruotare sempre i pedali nella po‐ sizione corretta prima di montare
la bicicletta.
2. Posizionare le biciclette sul si‐ stema di trasporto posteriore alli‐
neate alternativamente a sinistra e a destra.
3. Allineare la bicicletta posteriore con la bicicletta anteriore. I mozzi
delle ruote delle biciclette non de‐ vono toccarsi.
4. Fissare la bicicletta posteriore con
la staffa di montaggio più lunga e
le cinghiette di fissaggio come de‐ scritto per la bicicletta anteriore.
Le staffe di montaggio devono es‐
sere fissate in parallelo.

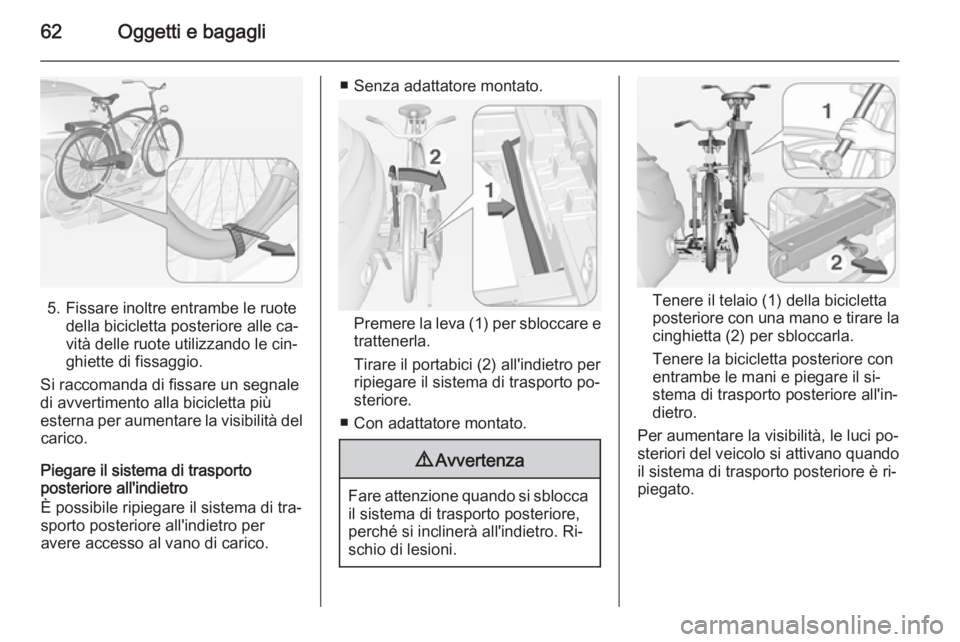

62Oggetti e bagagli
5. Fissare inoltre entrambe le ruotedella bicicletta posteriore alle ca‐
vità delle ruote utilizzando le cin‐
ghiette di fissaggio.
Si raccomanda di fissare un segnale
di avvertimento alla bicicletta più
esterna per aumentare la visibilità del carico.
Piegare il sistema di trasporto
posteriore all'indietro
È possibile ripiegare il sistema di tra‐
sporto posteriore all'indietro per
avere accesso al vano di carico.
■ Senza adattatore montato.
Premere la leva (1) per sbloccare e trattenerla.
Tirare il portabici (2) all'indietro per
ripiegare il sistema di trasporto po‐ steriore.
■ Con adattatore montato.
9 Avvertenza
Fare attenzione quando si sblocca
il sistema di trasporto posteriore,
perché si inclinerà all'indietro. Ri‐
schio di lesioni.
Tenere il telaio (1) della bicicletta
posteriore con una mano e tirare la cinghietta (2) per sbloccarla.
Tenere la bicicletta posteriore con
entrambe le mani e piegare il si‐
stema di trasporto posteriore all'in‐
dietro.
Per aumentare la visibilità, le luci po‐
steriori del veicolo si attivano quando
il sistema di trasporto posteriore è ri‐
piegato.
