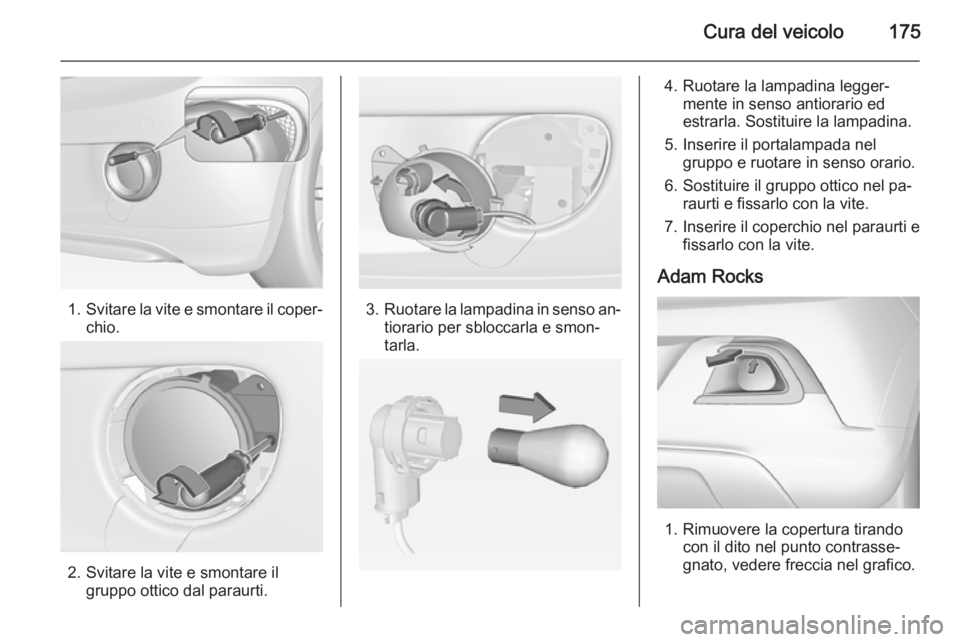

Cura del veicolo175

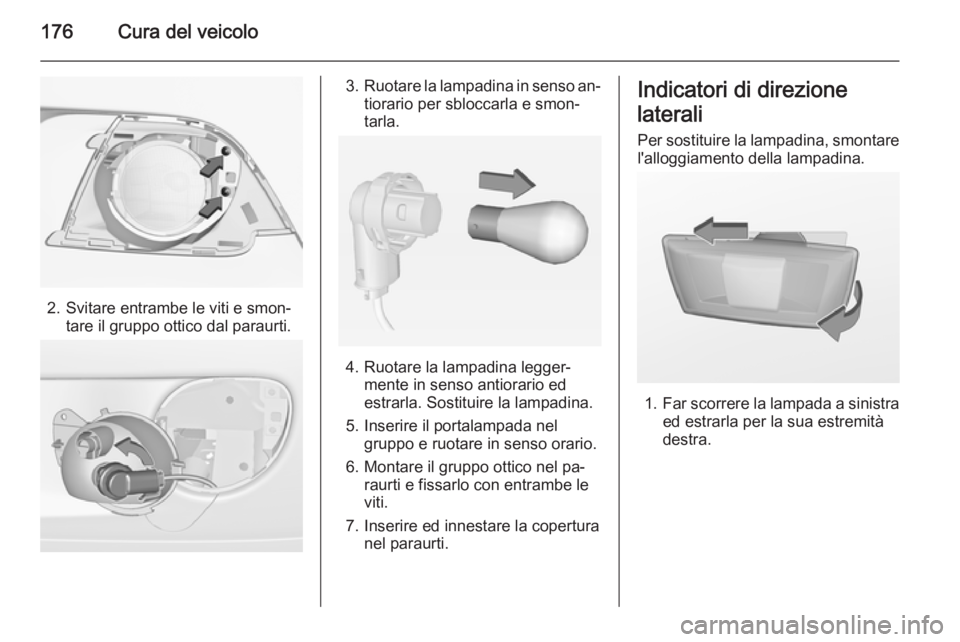

1.Svitare la vite e smontare il coper‐
chio.
2. Svitare la vite e smontare il gruppo ottico dal paraurti.
3.Ruotare la lampadina in senso an‐
tiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Sostituire il gruppo ottico nel pa‐ raurti e fissarlo con la vite.
7. Inserire il coperchio nel paraurti e fissarlo con la vite.
Adam Rocks
1. Rimuovere la copertura tirando con il dito nel punto contrasse‐
gnato, vedere freccia nel grafico.

176Cura del veicolo
2. Svitare entrambe le viti e smon‐tare il gruppo ottico dal paraurti.
3.Ruotare la lampadina in senso an‐
tiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Montare il gruppo ottico nel pa‐ raurti e fissarlo con entrambe le
viti.
7. Inserire ed innestare la copertura nel paraurti.
Indicatori di direzione
laterali Per sostituire la lampadina, smontarel'alloggiamento della lampadina.
1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.

Cura del veicolo177

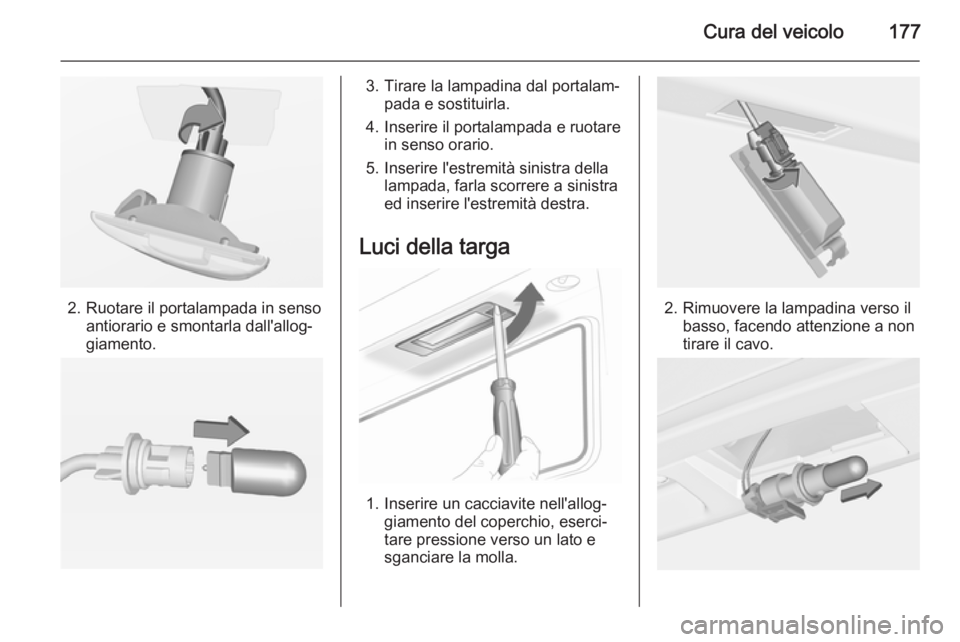

2. Ruotare il portalampada in sensoantiorario e smontarla dall'allog‐
giamento.
3. Tirare la lampadina dal portalam‐ pada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampadina verso il basso, facendo attenzione a non
tirare il cavo.

178Cura del veicolo
3. Smontare il portalampada dall'al‐loggiamento della lampada ruo‐
tando in senso antiorario.
4. Tirare la lampadina dal portalam‐ pada e sostituirla.
5. Inserire il portalampada nell'allog‐
giamento della lampada e ruotare in senso orario.
6. Inserire la lampadina nel paraurti e innestarla.

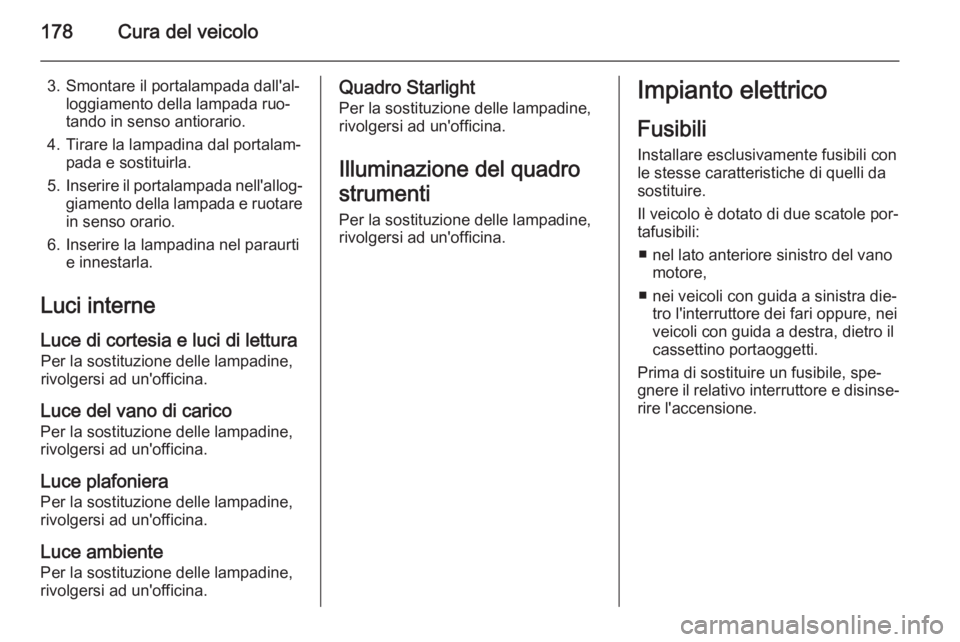

Luci interne Luce di cortesia e luci di lettura
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce del vano di carico
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce plafoniera Per la sostituzione delle lampadine,rivolgersi ad un'officina.
Luce ambiente Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Quadro Starlight
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro strumenti Per la sostituzione delle lampadine,rivolgersi ad un'officina.Impianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole por‐ tafusibili:
■ nel lato anteriore sinistro del vano motore,
■ nei veicoli con guida a sinistra die‐ tro l'interruttore dei fari oppure, nei
veicoli con guida a destra, dietro il
cassettino portaoggetti.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.

Cura del veicolo179

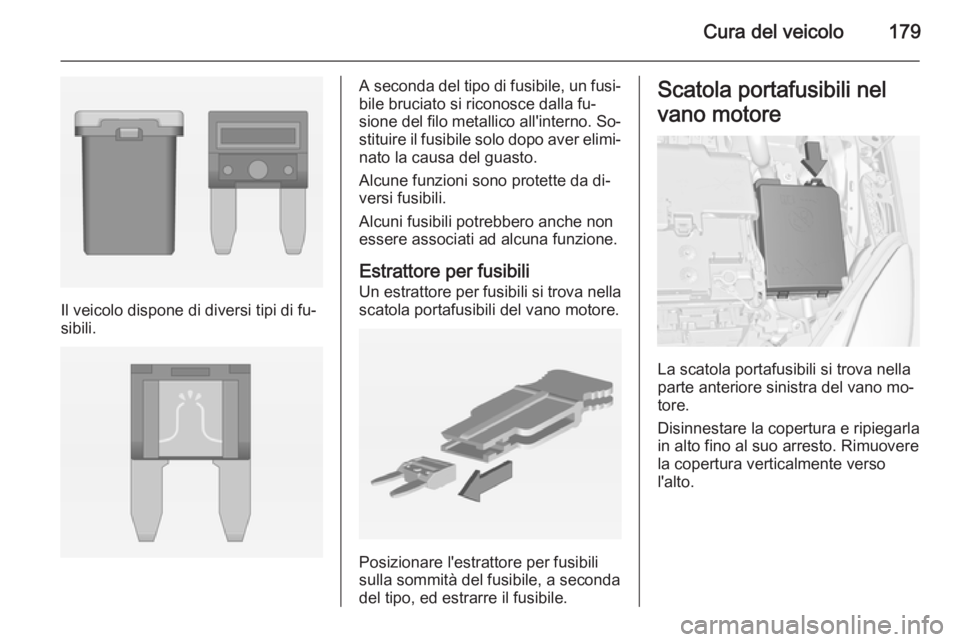

Il veicolo dispone di diversi tipi di fu‐
sibili.
A seconda del tipo di fusibile, un fusi‐ bile bruciato si riconosce dalla fu‐
sione del filo metallico all'interno. So‐
stituire il fusibile solo dopo aver elimi‐ nato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella
scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità del fusibile, a seconda
del tipo, ed estrarre il fusibile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.

180Cura del veicolo

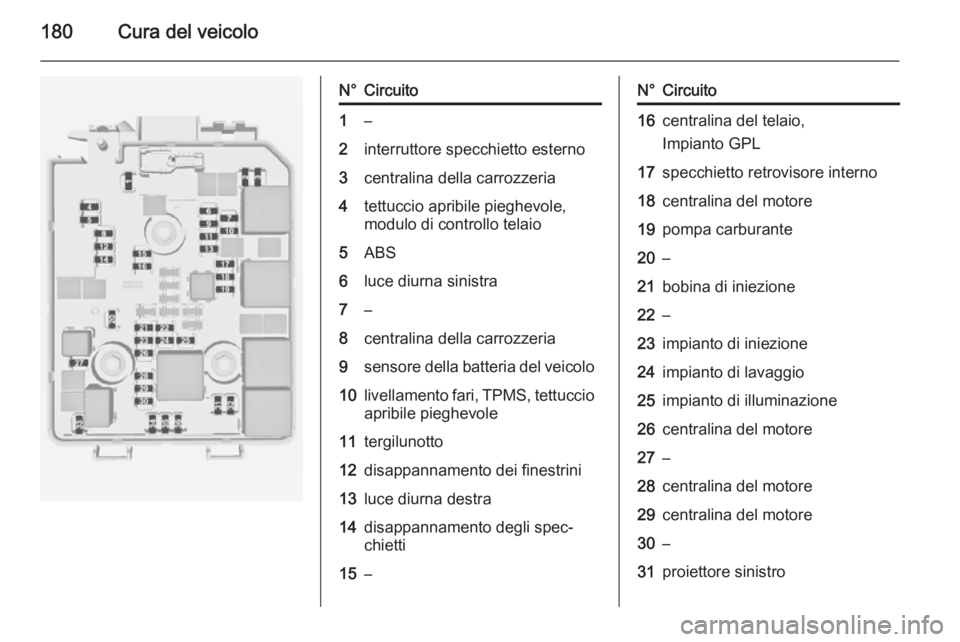

N°Circuito1–2interruttore specchietto esterno3centralina della carrozzeria4tettuccio apribile pieghevole,
modulo di controllo telaio5ABS6luce diurna sinistra7–8centralina della carrozzeria9sensore della batteria del veicolo10livellamento fari, TPMS, tettuccio apribile pieghevole11tergilunotto12disappannamento dei finestrini13luce diurna destra14disappannamento degli spec‐
chietti15–N°Circuito16centralina del telaio,
Impianto GPL17specchietto retrovisore interno18centralina del motore19pompa carburante20–21bobina di iniezione22–23impianto di iniezione24impianto di lavaggio25impianto di illuminazione26centralina del motore27–28centralina del motore29centralina del motore30–31proiettore sinistro

Cura del veicolo181

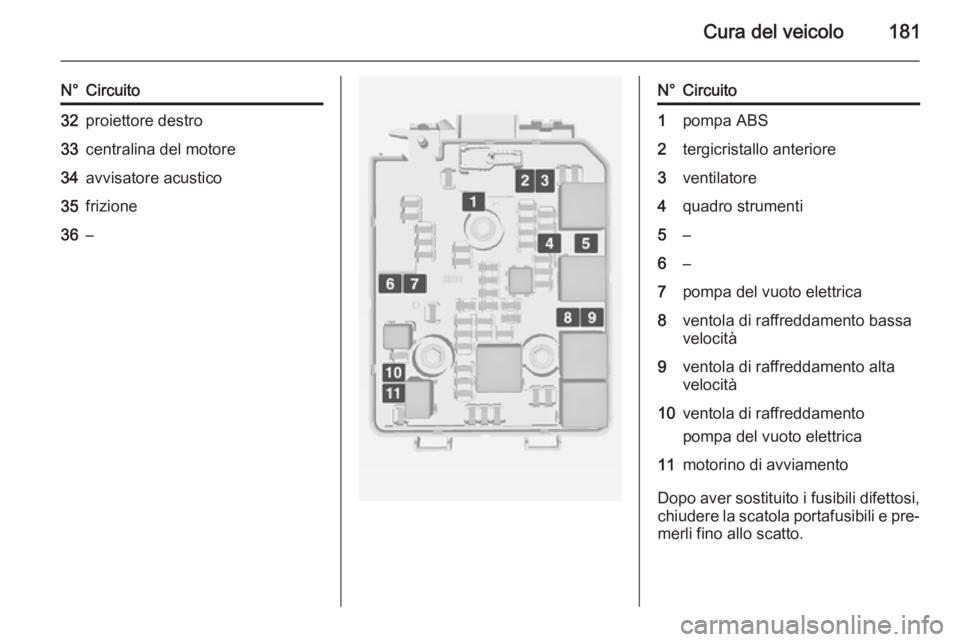

N°Circuito32proiettore destro33centralina del motore34avvisatore acustico35frizione36–N°Circuito1pompa ABS2tergicristallo anteriore3ventilatore4quadro strumenti5–6–7pompa del vuoto elettrica8ventola di raffreddamento bassa
velocità9ventola di raffreddamento alta
velocità10ventola di raffreddamento
pompa del vuoto elettrica11motorino di avviamento
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e pre‐
merli fino allo scatto.

182Cura del veicolo
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.
Scatola portafusibili nel
quadro strumenti
La scatola portafusibili si trova dietro
l'interruttore luci del quadro strumenti.
Tenere la maniglia, quindi tirare e ab‐
bassare l'interruttore dei fari.

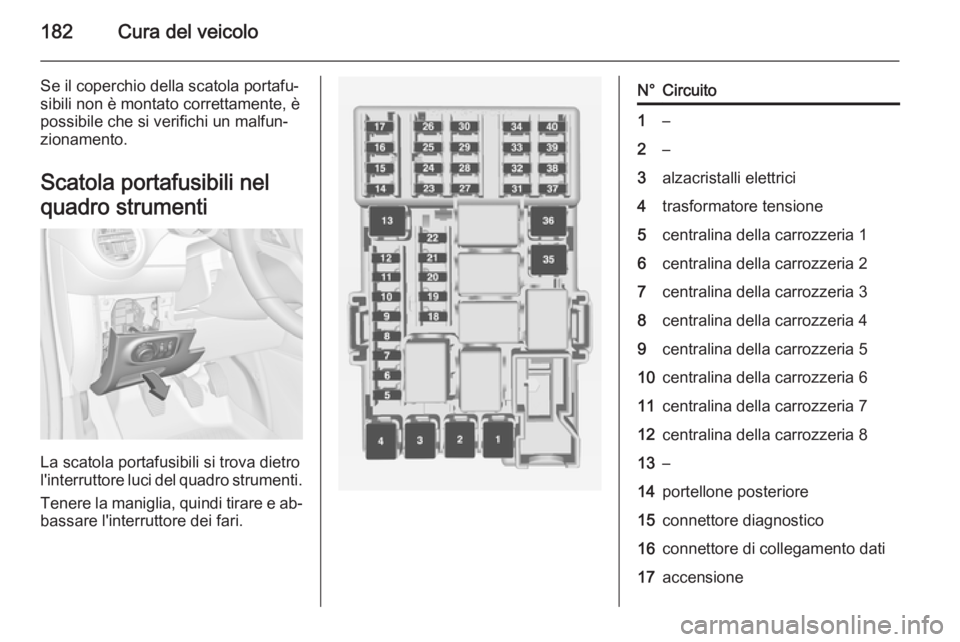

N°Circuito1–2–3alzacristalli elettrici4trasformatore tensione5centralina della carrozzeria 16centralina della carrozzeria 27centralina della carrozzeria 38centralina della carrozzeria 49centralina della carrozzeria 510centralina della carrozzeria 611centralina della carrozzeria 712centralina della carrozzeria 813–14portellone posteriore15connettore diagnostico16connettore di collegamento dati17accensione
