2015 OPEL ADAM Instruktionsbok

Bilvård167
Nr.Strömkrets1–2strömställare för ytterspegel3karosstyrenhet4hopfällbar taklucka, chassistyr‐
modul5ABS6varselljus vänster7–8karosstyrenhet9bilbatteriets givare10strålkastarnivåreglering, TPMS,
hopfällbar taklucka11bakre torkare12avimning, fönster13varselljus höger14avimning, spegel15–Nr.Strömkrets16chassistyrenhet,
LPG-system17innerbackspegel18motorstyrenhet19bränslepump20–21insprutningsspole22–23insprutningssystem24spolarsystem25belysningssystem26motorstyrenhet27–28motorstyrenhet29motorstyrenhet30–31vänster strålkastare

168Bilvård
Nr.Strömkrets32höger strålkastare33motorstyrenhet34signalhorn35koppling36–Nr.Strömkrets1ABS-pump2främre torkare3fläkt4instrumentpanel5–6–7elektrisk vakuumpump8kylfläkt, låg9kylfläkt, hög10kylfläkt
elektrisk vakuumpump11startmotor
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är ord‐
entligt stängt kan funktionsfel inträffa.

Bilvård169Säkringscentral,
instrumentpanel
Säkringshållaren är placerad bakom
belysningsströmställaren i instru‐ mentpanelen.
Håll i handtaget, dra och vik ned
strömställaren.
Nr.Strömkrets1–2–3elektriska fönsterhissar4spänningstransformator5karosstyrenhet 16karosstyrenhet 27karosstyrenhet 38karosstyrenhet 49karosstyrenhet 510karosstyrenhet 611karosstyrenhet 712karosstyrenhet 813–14baklucka15diagnoskontakt16datalänkanslutning17tändsystem

170Bilvård
Nr.Strömkrets18luftkonditionering19ljudförstärkare20parkeringshjälp21bromsomkopplare22ljudsystem23display24–25–26instrumentpanel27sätesvärme, förare28–29–30instrumentpanel31signalhorn32sätesvärme, passagerare33rattvärme34–Nr.Strömkrets35–36–37bakre torkare38cigarettändare39–40–BilverktygVerktyg
Bilar med däckreparationssats
Vissa verktyg och bogseröglan sitter
tillsammans med däckreparations‐
satsen i en verktygslåda i last‐
utrymmet under golvluckan. I ver‐
sioner med förvaringslåda ska denna först tas bort 3 63.

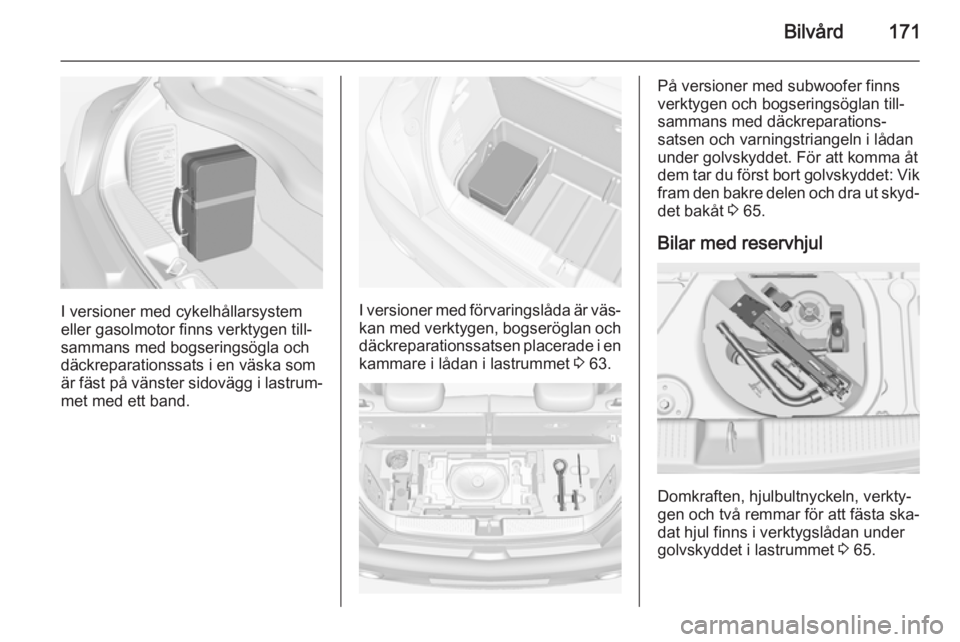

Bilvård171
I versioner med cykelhållarsystem
eller gasolmotor finns verktygen till‐
sammans med bogseringsögla och
däckreparationssats i en väska som
är fäst på vänster sidovägg i lastrum‐
met med ett band.I versioner med förvaringslåda är väs‐ kan med verktygen, bogseröglan och
däckreparationssatsen placerade i en kammare i lådan i lastrummet 3 63.
På versioner med subwoofer finns
verktygen och bogseringsöglan till‐
sammans med däckreparations‐
satsen och varningstriangeln i lådan
under golvskyddet. För att komma åt
dem tar du först bort golvskyddet: Vik
fram den bakre delen och dra ut skyd‐ det bakåt 3 65.
Bilar med reservhjul
Domkraften, hjulbultnyckeln, verkty‐
gen och två remmar för att fästa ska‐
dat hjul finns i verktygslådan under
golvskyddet i lastrummet 3 65.

172BilvårdFälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte
är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad upp‐
sökas.
Vi rekommenderar inte att du byter
framhjulen med bakhjulen och vice
versa, eftersom detta kan påverka
fordonets stabilitet. Använd alltid de
minst slitna däcken på bakaxeln.
Vinterdäck Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla hjulen.
Sätt upp en hastighetsdekal i förarens
synfält beroende på nationella före‐
skrifter.Däckbeteckningar
T.ex. 195/55 R 16 95 H195=däckets bredd, mm55=tvärsnittsförhållande (däck‐
höjd i relation till däckbredd), %R=stomtyp: RadialRF=typ: RunFlat16=fälgdiameter, tum95=kod bärförmåga t.ex.: 95 mot‐
svarar 690 kgH=hastighetskodbokstav
Hastighetskod:
Q=upp till 160 km/hS=upp till 180 km/hT=upp till 190 km/hH=upp till 210 km/hV=upp till 240 km/hW=upp till 270 km/h
Däck med föreskriven
rotationsriktning Däck med föreskriven rotationsrikt‐
ning måste monteras så att de roterar i rätt riktning. Korrekt rotationsriktning
finns angiven med en symbol ( t.ex. en
pil) på däcksidan.
Däcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt före alla längre resor. Glöm inte
reservhjulet.
Detta gäller även för bilar med ring‐ trycksövervakningssystem.
Skruva loss ventilhatten.
Ringtryck 3 210.
Däck- och tryckinformationsetiketten
på höger dörram anger originaldäck‐ typ och tillhörande däcktryck.

Bilvård173
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
ECO-ringtrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐
ning.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna, kör‐
komforten och bränsleförbrukningen,
och ökar däckslitaget.
Däcktryckstabellerna visar alla möj‐
liga däckkombinationer 3 210.
Identifiera respektive däck.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
Om ringtrycket skall sänkas eller hö‐
jas slår du av tändningen. När du har
justerat däcktrycket slår du på tänd‐
ningen och väljer relevant inställning
på sidan Tyre load (däckbelastning) i
förarinformationscentralen 3 87.
Övervakningssystem för
däcktryck Däcktrycksövervakningssystemetövervakar alla fyra däckens tryck en gång per minut när bilens hastighet
överskrider en viss gräns.
Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör ut‐ föras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella ringtrycken kan visas i
Inställningar i förarinformationscent‐
ret.
Menyn kan väljas med knapparna på
blinkersspaken.

174Bilvård
Tryck på knappen MENU för att välja
Inställningar X .
Vrid inställningsratten för att välja
ringtrycksövervakningssystemet.
Systemstatus och tryckvarningar in‐
dikeras med ett meddelande och det
aktuella däcket blinkande i förarin‐
formationscentralen.
För lågt däcktryck indikeras av kon‐
trollampan w 3 85.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 210.
Om w blinkar i 60–90 sekunder och
sedan lyser med fast sken har ett fel i systemet inträffat. Uppsök en verk‐
stad för att få hjälp.
När däcken har pumpats kan du be‐
höva köra bilen för att däcktrycksvär‐
dena ska uppdateras i förarinforma‐
tionscentralen. Under denna tid kan
det hända att w tänds.
Om w tänds vid låg temperatur och
slocknar efter körning kan det indi‐
kera att däcktrycket håller på att bli
lågt. Kontrollera ringtrycket.
Bilmeddelanden 3 94.
Om ringtrycket skall sänkas eller hö‐ jas slår du av tändningen.
Montera endast hjul med trycksenso‐
rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
Ett reservhjul eller ett temporärt
reservhjul är inte utrustat med tryck‐
sensorer. Däcktrycksövervaknings‐
systemet fungerar inte för dessa
däck. Kontrollampan w lyser. För de
övriga tre däcken fungerar systemet.
Vid användning av konventionella fly‐ tande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock an‐
vändas.
