2015 MAZDA MODEL CX-5 ECO mode

Black plate (466,1)
REMARQUElParce que le cuir véritable est un matériau
naturel sa surface n'est pas régulière. Il
peut y avoir dessus des cicatrices, des
griffures et des rides.
lIl est recommandé de l'entretenir
périodiquement environ deux fois par an
pour maintenir sa qualité aussi longtemps
que possible.
lLe sable et la poussière sur la surface du
siège peuvent endommager le manteau des
surfaces en cuir véritable et provoquer une
accélération de l'usure.
lDes salissures graisseuses sur du cuir
véritable peuvent causer des coulées et des
taches.
lFrotter énergiquement avec une brosse ou
un chiffon dur peut aussi l'endommager.
lNe pas frotter le cuir avec de d'alcool, de
l'eau de javel, ou des solvants organiques
tels que des diluants, benzène ou de
l'essence. Autrement cela pourrait résulter
en décoloration ou taches.
lSi les sièges sont mouillés, éponger l'eau de
suite avec un chiffon sec. L'humidité
restante sur la surface peut provoquer des
détériorations telles qu'un durcissement ou
rétrécissement.
lL'exposition aux rayons directs du soleil
pendant de longues périodes peut entraîner
une détérioration et un rétrécissement. Lors
du stationnement de la voiture en plein
soleil pendant de longues heures, créer de
l'ombre à l'intérieur en utilisant des pare-
soleils.
lNe pas laisser d'objets en vinyle sur les
sièges pendant de longues périodes car ils
risquent de nuire à la souplesse et à la
couleur du cuir. Si la température de la
cabine devient très chaude, le vinyle peut
alors se détériorer et adhérer ainsi au cuir
véritable.
Tissu
Retirer la poussière et les saletés avec une
brosse à poils longs ou un aspirateur.
Le nettoyer avec une faible solution de
savon pour tapissages ou tapis. Retirer les
taches fraîches avec un produit détachant
pour tissus.
Entretenir le tissu pour qu'il garde une
apparence propre. Sinon, ses couleurs
peuvent être affectées, il se salira
facilement et ses propriétés ignifuges
peuvent être réduites.
ATTENTION
Utiliser uniquement les nettoyeurs et
les procédés recommandés. Sinon,
l'apparence et la résistance au feu du
produit risqueront d'être
négativement affectées.
Panneau
Lorsque le panneau a besoin d'être
nettoyé, utiliser un chiffon doux pour
enlever la saleté de la surface.
REMARQUE
Les éraflures ou entailles sur les panneaux
résultant de l'utilisation d'une brosse ou d'un
chiffon dur peuvent ne pas être réparables.
Soyez particulièrement prudent quand vous
nettoyez les zones suivantes qui sont installées
avec des panneaux à revêtement spécial.
· Panneau piano noir
í
6-66
Entretien
íCertains modèles.
Soins à apporter
CX-5_8DR3-EC-14A_Edition3 Page466
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A

Black plate (469,1)
7En cas de problèmes
Informations utiles sur ce qu'il faut faire si un problème provient du véhicule.
Stationnement en cas d'urgence .................................................. 7-2Stationnement en cas d'urgence ................................................ 7-2
Pneu à plat ..................................................................................... 7-3 Rangement de la roue de secours et des outils .......................... 7-3
Changement de roue ................................................................. 7-8
La batterie est faible ................................................................... 7-15 Démarrage avec batterie de secours ........................................ 7-15
Démarrage d'urgence ................................................................. 7-18 Démarrage d'un moteur noyé .................................................. 7-18
Démarrage en poussant ........................................................... 7-18
Surchauffe ................................................................................... 7-19 Surchauffe ............................................................................... 7-19
Remorquage d'urgence .............................................................. 7-21 Description du remorquage ..................................................... 7-21
Crochets d'immobilisation
í.................................................... 7-22
Voyants/témoins et carillons d'alarme ...................................... 7-24 Lorsque les voyants/témoins s'allument/clignotent ................. 7-24
Le carillon d'alarme est activé ................................................. 7-34
Lorsqu'il n'est pas possible d'ouvrir le hayon .......................... 7-37 Lorsqu'il n'est pas possible d'ouvrir le hayon .......................... 7-37
7-1íCertains modèles.
CX-5_8DR3-EC-14A_Edition3 Page469
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A

Black plate (471,1)

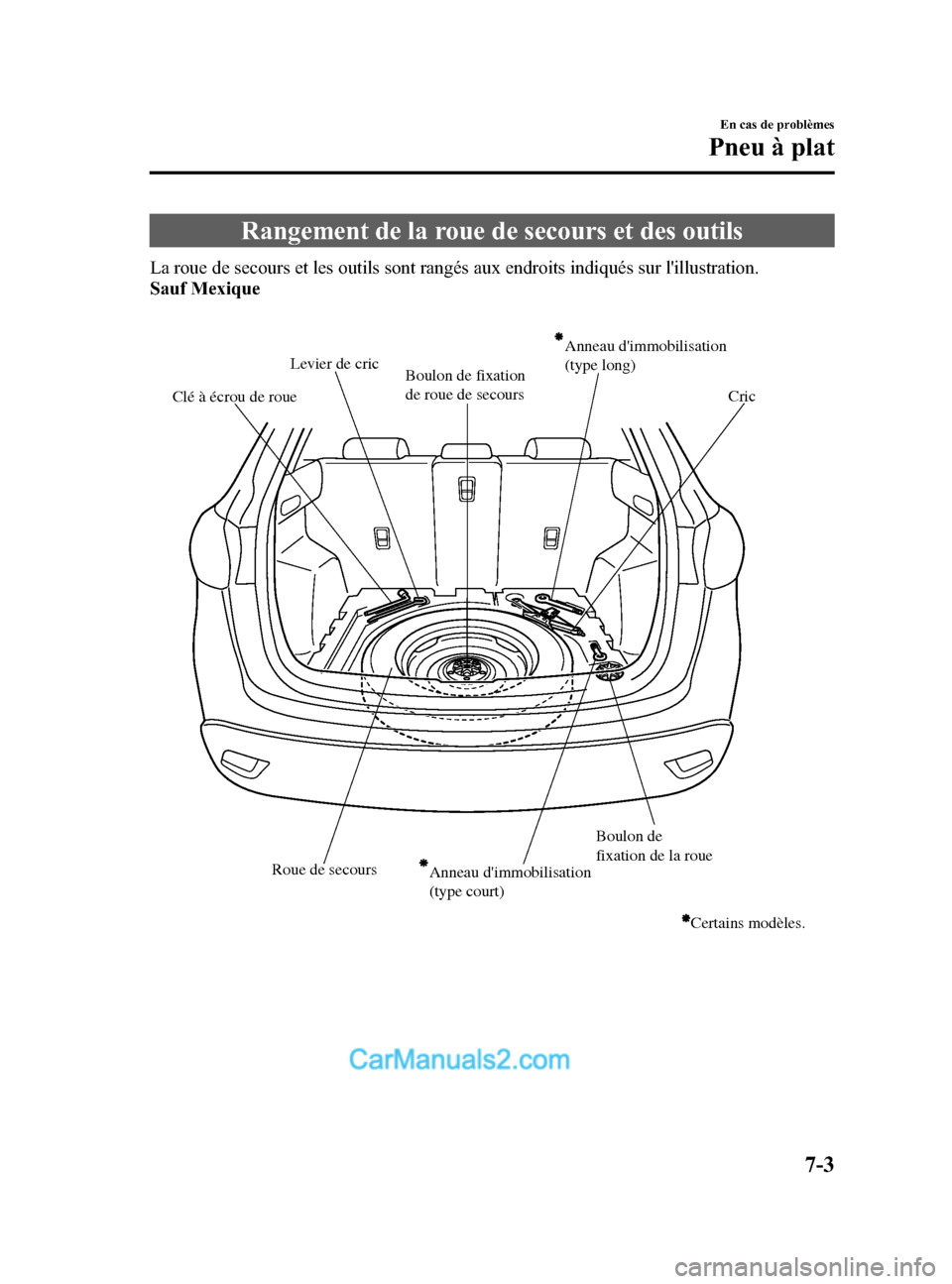

Rangement de la roue de secours et des outils
La roue de secours et les outils sont rangés aux endroits indiqués sur l'illustration.
Sauf Mexique
Roue de secoursBoulon de fixation
de roue de secours
Boulon de
fixation de la roueCric
Clé à écrou de roue Levier de cricAnneau d'immobilisation
(type court) Anneau d'immobilisation
(type long)
Certains modèles.
En cas de problèmes
Pneu à plat
7-3
CX-5_8DR3-EC-14A_Edition3 Page471
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A

Black plate (497,1)
ATTENTION
Si le voyant/indication
d'avertissement de la boîte de
vitesses automatique clignote, cela
indique un problème électrique de la
boîte de vitesses. Si l'on continue de
conduire dans ces conditions cela
peut endommager la boîte de
vitesses. Consulter un
concessionnaire agréé Mazda dès
que possible.
qSi l'indication d'avertissement/
témoin d'anomalie de la direction
assistée est indiqué
Type A/Type B
Le témoin/indication d'avertissement
d'anomalie de la direction assistée
s'allume ou clignote en cas d'anomalie
avec la direction assistée tandis que le
moteur tourne.
Si le témoin/indication d'avertissement
s'allume ou clignote, garer immédiatement
le véhicule dans un endroit sûr et couper
le moteur.
Si le témoin/indication d'avertissement ne
s'éteint pas même si le moteur est ensuite
redémarré, consulter un concessionnaire
agréé Mazda. REMARQUE
lSi le témoin/indication d'avertissement
s'allume ou clignote, la direction assistée
ne fonctionnera pas normalement. Dans ce
cas, il est encore possible d'opérer le volant
de direction, mais il se peut que l'opération
semble plus difficile par rapport à la
normale et le volant de direction risque de
vibrer lorsqu'on l'opère.
lSi l'on secoue le volant de direction
alternativement vers la gauche et la droite
pendant que le véhicule est arrêté ou qu'il
se déplace très lentement, le système de
direction assistée passera en mode de
protection, ce qui rendra la rotation du
volant plus difficile; toutefois, ceci
n'indique aucune anomalie. Si ceci se
produit, stationner le véhicule dans un lieu
sûr et attendre quelques minutes que le
système revienne à un état normal.
q
Si le voyant de coussin d'air/du
système de prétension de la
ceinture de sécurité du siège
avant s'allume ou clignote
Une anomalie du système est indiquée par
le fait que le voyant reste clignoté, allumé
ou ne s'allume pas du tout lorsque le
contacteur est mis à ON. Dans un de ces
cas, s'adresser à un concessionnaire agréé
Mazda dès que possible. Le système
risque de ne pas fonctionner en cas
d'accident.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-29
CX-5_8DR3-EC-14A_Edition3 Page497
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A

Black plate (502,1)
Le carillon d'alarme est activé
qRappel des feux allumésí
Le rappel des feux allumés est activé
lorsque le réglage de l'heure*1de la
fonction d'extinction automatique des
phares est de 0 seconde.
Si les feux sont allumés et le contacteur
d'allumage est sur ACC ou d'arrêt, un bip
sonore continu retentit lorsque la portière
du conducteur est ouverte.
*1 Si le commutateur d'éclairage est laissé allumée, la fonction d'extinction
automatique des phares éteint les
lumières à environ 30 secondes après
coupure du contact. L'heure peut être
modifiée.
Se référer à Fonctions de
personnalisation à la page 9-11.
REMARQUE
lLorsque le contacteur est mis sur ACC,
l' “ Avertisseur sonore de contacteurnon mis
sur la position d'arrêt (STOP) ”(page 7-35)
annule l'avertisseur sonore d'oubli
d'extinction des feux.
lUne fonction personnalisée est utilisable
pour modifier le volume sonore du rappel
des feux allumés.
Se référer à Fonctions de personnalisation
à la page 9-11.
qSignal sonore d'avertissement de
dispositif de prétension de ceinture
de sécurité avant/coussin d'air
Si un mauvais fonctionnement est détecté
dans les systèmes de dispositif de
prétension de ceinture de sécurité avant/
coussin d'air et leurs voyants, un signal
sonore d'avertissement retentira pendant
environ 5 secondes toutes les minutes.
Le signal sonore d'avertissement de
dispositif de prétension de ceinture de
sécurité avant/coussin d'air continuera de
retentir pendant environ 35 minutes.
Faire inspecter le véhicule par un
concessionnaire agréé Mazda dès que
possible.
PRUDENCE
Ne pas conduire le véhicule avec le
signal sonore d'avertissement de
dispositif de prétension de ceinture de
sécurité avant/coussin d'air qui retentit: Le fait de conduire le véhicule avec le
signal sonore d'avertissement de
dispositif de prétension de ceinture de
sécurité avant/coussin d'air qui
retentit est dangereux. En cas de
collision, les coussins d'air et le
dispositif de prétension de ceinture de
sécurité avant ne se déploieront pas,
ceci peut causer la mort ou des
blessures graves.
S'adresser à un concessionnaire
agréé Mazda pour faire inspecter le
véhicule dès que possible.
7-34
En cas de problèmes
íCertains modèles.
Voyants/témoins et carillons d'alarme
CX-5_8DR3-EC-14A_Edition3 Page502
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A

Black plate (503,1)
qAvertisseur sonore de ceinture de
sécurité
Si la ceinture de sécurité du conducteur
n'est pas bouclée lorsque le contacteur est
mis sur ON, un bip sonore est émis
pendant 6 secondes environ.
Si la ceinture de sécurité du conducteur ou
du passager avant n'est pas bouclée et le
véhicule est conduit à une vitesse
dépassant 20 km/h (12 mi/h) environ, un
nouveau bip sonore se déclenchera
pendant un laps de temps spécifié.
REMARQUE
lCertains modèles n'ont pas la fonction
d'avertissement de ceinture de sécurité pour
le siège du passager avant.
lSi des objets lourds sont placés sur le siège
du passager avant, il est possible que la
fonction de voyant/bip de ceinture de
sécurité du passager avant s'enclenche,
selon le poids de ces objets.
lPour permettre au capteur de chargement
du siège de passager avant de fonctionner
correctement, n'utiliser pas de coussin
supplémentaire sur le siège pour vous
asseoir. Le capteur risque de ne pas
fonctionner correctement car il sera gêné
par le coussin additionnel.
lLorsqu'un petit enfant s'assoit sur le siège
du passager avant, il est possible quele bip
d'alarme ne s'enclenche pas.
qAvertisseur sonore du contanteur
non coupé (STOP)
Si la portière du conducteur est ouverte
alors que le contacteur est en position
ACC, un bip sonore continu retentit pour
avertir le conducteur que le contacteur
n'est pas coupé (STOP) (pour les
véhicules équipés d'un compteur de type
A, les messages s'affichent sur le tableau
de bord). Le système d'ouverture à
télécommande ne fonctionne alors pas, il
est impossible de verrouiller la voiture et
la batterie se décharge.
qAvertisseur sonore de la clé
retirée du véhicule
Dans les conditions suivantes, un bip
sonore retentira et le voyant KEY (rouge)
clignotera en continu si le contacteur n'est
pas en position d'arrêt pour avertir le
conducteur que la clé a été retirée (pour
les véhicules équipés d'un compteur de
type A, les messages s'affichent sur le
tableau de bord). Le voyant KEY (rouge)
s'arrête de clignoter une fois que la clé est
de retour dans le véhicule (pour les
véhicules équipés d'un compteur de type
A, les messages s'affichent sur le tableau
de bord):
Le contacteur n'est pas mis en position
d'arrêt et toutes les portières ont été
fermées après le retrait de la clé du
véhicule. (Un bip sonore retentit 6 fois.)
REMARQUE
Comme la clé utilise des ondes radio de faible
intensité, l'alerte Clé retirée du véhicule peut
être activée si la clé est transportée en même
temps qu'un objet métallique ou si elle se
trouve dans une zone où la réception du signal
est mauvaise.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-35
CX-5_8DR3-EC-14A_Edition3 Page503
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A

Black plate (504,1)
qAvertisseur sonore Interrupteur
de commande inutilisable (avec la
fonction avancée à télécommande)
Si l'on appuie sur l'interrupteur de
commande dans les conditions suivantes
alors que le conducteur est muni de la clé,
un bip retentit pendant 2 secondes pour
signaler que les portières avant et le hayon
ne peuvent pas être verrouillés.
lUne portière ou le hayon est ouvert (y
compris voyant portière ouverte).
lLe contacteur n'est pas mis sur arrêt.
qAvertisseur sonore de clé laissée dans
le compartiment à bagages (avec la
fonction avancée à télécommande)
Si la clé est laissée dans le compartiment à
bagages alors que toutes les portières sont
verrouillées et que le hayon est fermé, un
bip sonore retentira pendant environ 10
secondes pour signaler au conducteur que
la clé a été laissée dans le compartiment à
bagages. Dans ce cas, ouvrir le hayon en
appuyant sur le système d'ouverture
électrique du hayon et retirer la clé. Si l'on
retire une clé du compartiment à bagages,
il est possible qu'elle ne fonctionne pas,
car ses fonctions ont pu être suspendues
momentanément. Pour rétablir le
fonctionnement normal de la clé, suivre la
procédure applicable (page 3-8).
qAvertisseur sonore de clé laissée
dans le véhicule (avec la fonction
avancée à télécommande)
Lorsqu'une portière est ouverte de
l'extérieur tandis que la clé est à l'intérieur
du véhicule, les portières fermées sont
verrouillées. Toutes les portières sont
automatiquement déverrouillées en
fermant la portière ouverte et le bip sonore
est émis pendant environ 10 secondes
pour informer le conducteur que la clé a
été laissée dans le véhicule.
Dans ce cas, les portières et le hayon
seront verrouillés, mais les fonctions de la
clé laissée dans l'habitacle du véhicule
peuvent être suspendues temporairement.
Pour rétablir le fonctionnement normal de
la clé, suivre la procédure applicable
(page 3-8).
qAvertisseur sonore de surveillance
de pression des pneus
L'avertisseur sonore retentit pendant 3
secondes environ s'il y a une anomalie des
pressions de gonflage des pneus (page
4-98).
qAvertisseur sonore du système de
surveillance des angles morts
(BSM)
í
Le bip sonore d'avertissement fonctionne
lorsque le levier des clignotants est activé
dans le sens où le voyant BSM est allumé.
REMARQUE
Une fonction personnalisée est disponible pour
modifier le volume du signal sonore
d'avertissement BSM. Se référer à Fonctions
de personnalisation à la page 9-11.
7-36
En cas de problèmes
íCertains modèles.
Voyants/témoins et carillons d'alarme
CX-5_8DR3-EC-14A_Edition3 Page504
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A

Black plate (508,1)
Assistance à la clientèle (Etats-Unis)
Votre satisfaction complète et permanente est notre affaire. Nous sommes ici pour vous
servir. Tous les concessionnaires agréés Mazda possèdent les connaissances et l'outillage
nécessaires pour maintenir votre véhicule en parfait état.
Si vous avez des questions ou des recommandations sur comment améliorer le service de
votre véhicule Mazda ou le service offert par le personnel d'un concessionnaire Mazda,
nous vous recommandons de suivre les étapes suivantes:
REMARQUE
S'il est nécessaire de faire modifier les composants ou le système de câblage du système de retenue
supplémentaire pour accommoder une personne avec certaines conditions médicales selon l'avis d'un
médecin certifié, contacter un concessionnaire agréé Mazda.
qETAPE 1: Adressez-vous à votre concessionnaire Mazda
Discutez de la situation avec un concessionnaire agréé Mazda. Ceci est l'approche la
meilleure et la plus rapide pour régler un problème.
lSi votre problème n'a pas été réglé par le DEPARTEMENT DU SERVICE A LA
CLIENTELE, le DEPARTEMENT DES VENTES, le DEPARTEMENT DU SERVICE
ou le GERANT DES PIECES, veuillez alors contacter le DIRECTEUR GENERAL ou
le PROPRIETAIRE de l'établissement.
lS'il est nécessaire de faire modifier les composants ou le système de câblage du système
de retenue supplémentaire pour accommoder une personne avec certaines conditions
médicales selon l'avis d'un médecin certifié, passer à l'ETAPE 2.
qETAPE 2: Adressez-vous à Mazda Amérique du Nord
Si pour n'importe quelle raison vous avez encore besoin d'aide après avoir contacté la
direction de votre concessionnaire ou qu'il est nécessaire de faire modifier les composants
ou le système de câblage du système de retenue supplémentaire pour accommoder une
personne avec certaines conditions médicales selon l'avis d'un médecin certifié, vous
pouvez contacter Mazda Amérique du Nord d'une des manières suivantes.
Visiter: www.mazdaUSA.com
Les réponses à beaucoup de questions, incluant comment localiser ou entrer en contact
avec un concessionnaire Mazda local aux États-Unis, peuvent y être trouvées.
Courriel: cliquer sur “Contact Us ”, au niveau de l'onglet “Inside Mazda ”ou au bas de la
page www.mazdaUSA.com
En téléphonant au: 1 (800) 222-5500
8-2
Informations à la clientèle et signalement des problèmes de sécurité
Assistance à la clientèle
CX-5_8DR3-EC-14A_Edition3 Page508
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A
