2015 MAZDA MODEL CX-5 ESP

Black plate (74,1)
Critères de déploiement des coussins d'air SRS
Ce tableau indique l'équipement SRS correspondant qui se déploiera en fonction du type de
collision.
(Les illustrations représentent les cas typiques de collisions.)
EquipementSRS Types de collision
Collision frontale/semi-frontale sévère Collision latérale
sévère
Capotage/semi-capotage*3Collision arrière
Dispositif de
prétension de ceinture de sécurité
avant X
*1(des deux côtés)X*1(côté du choc seulement)X*1(des deux côtés)
Aucun coussin d'air
ni dispositif de
prétension de
ceinture de sécurité
avant ne sera activé
lors d'une collision
arrière.
Coussin d'air
du
conducteur X
Coussin d'air du passager avant X
*1
Coussin d'air
latéralX*1(côté du choc seulement)
Rideau desécurité
gonflable X*2X
(côté du choc seule- ment) X (des deux côtés)
X: L'équipement du coussin d'air SRS a été conçu pour se déployer en cas de collision.
*1
(Avec système de classification de l'occupant du siège du passager avant)
Les coussins d'air avant et latéral et le dispositif de prétension de la ceinture de sécurité
du passager avant ont été conçus pour se déployer en fonction de l'état du poids total
assis sur le siège du passager avant.
*2 (Avec système de classification de l'occupant du siège du passager avant)
Dans une collision oblique, le rideau de sécurité gonflable peut se déployer.
2-62
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-5_8DR3-EC-14A_Edition3 Page74
Monday, June 30 2014 3:19 PM
Form No.8DR3-EC-14A

Black plate (76,1)

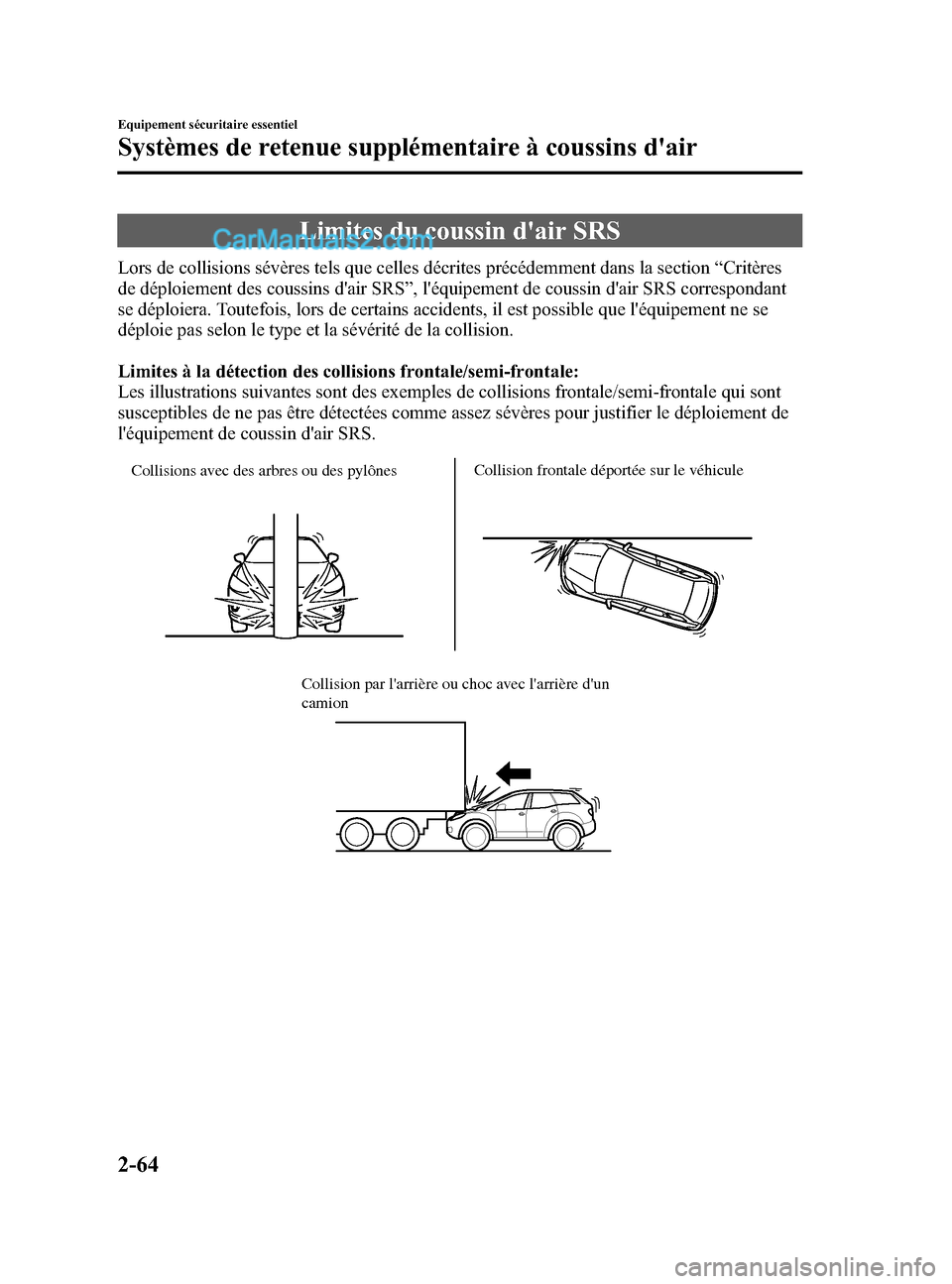

Limites du coussin d'air SRS
Lors de collisions sévères tels que celles décrites précédemment dans la section“Critères
de déploiement des coussins d'air SRS ”, l'équipement de coussin d'air SRS correspondant
se déploiera. Toutefois, lors de certains accidents, il est possible que l'équipement ne se
déploie pas selon le type et la sévérité de la collision.
Limites à la détection des collisions frontale/semi-frontale:
Les illustrations suivantes sont des exemples de collisions frontale/semi-frontale qui sont
susceptibles de ne pas être détectées comme assez sévères pour justifier le déploiement de
l'équipement de coussin d'air SRS.
Collisions avec des arbres ou des pylônes Collision frontale déportée sur le véhicule
Collision par l'arrière ou choc avec l'arrière d'un
camion
2-64
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-5_8DR3-EC-14A_Edition3 Page76
Monday, June 30 2014 3:19 PM
Form No.8DR3-EC-14A

Black plate (88,1)
Si votre clé est perdue ou volée, consultez
un concessionnaire agréé Mazda dès que
possible pour un remplacement et pour
rendre la clé perdue ou volée inopérante.
ATTENTION
Les équipements radio de ce type
sont réglementés par des lois.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la conformité
peuvent annuler le droit de
l'utilisateur de faire fonctionner cet
appareil.REMARQUE
lLe fonctionnement du système d'ouverture à
télécommande peut varier selon les
conditions locales.
lLe système d'ouverture à télécommande est
pleinement opérationnel (verrouillage/
déverrouillage de portière/hayon) lorsque
le bouton de démarrage du moteur est sur
la position d'arrêt. Le système ne
fonctionne pas lorsque le bouton de
démarrage du moteur se trouve sur une
position autre que la position d'arrêt.
lSi la clé ne fonctionne pas lorsqu'une
touche est pressée, ou si la plage de
fonctionnement est réduite, la pile peut être
épuisée. Pour installer une nouvelle pile, se
référer à Remplacement de la pile
électrique (page 6-34).
lLa pile a une durée de vie d'environ un an.
Remplacer la pile par une nouvelle lorsque
le témoin KEY (vert) clignote sur le tableau
de bord. Il est recommandé de remplacer la
pilee environ une fois par an parce que le
voyant/témoin KEY peut ne pas s'allumer ou
clignoter en fonction du taux de décharge
de la pile.
lDes clés supplémentaires sont disponibles
chez un concessionnaire agréé Mazda.
Pour chaque véhicule, au maximum 6 clés
sont fournies pour bénéficier des fonctions
de la télécommande. Apporter toutes les
clés à un concessionnaire agréé Mazda
lorsque des clés supplémentaires sont
nécessaires.
3-4
Avant de conduire
Clés
CX-5_8DR3-EC-14A_Edition3 Page88
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (95,1)
Serrures des portières
PRUDENCE
Toujours emmener les enfants ou les
animaux de compagnie avec soi, ou
laisser avec eux une personne
responsable:Le fait de laisser un enfant ou un
animal sans surveillance dans un
véhicule en stationnement est
dangereux. Lorsqu'il fait chaud, la
température intérieure d'un véhicule
peut augmenter à tel point que cela
peut entraîner une maladie cérébrale
ou même la mort.
Ne pas laisser la clé dans le véhicule si
des enfants s'y trouvent, et les garder
dans un endroit où les enfants ne les
trouveront pas et ne joueront pas avec: Le fait de laisser des enfants dans le
véhicule avec la clé est dangereux.
Cela pourrait entraîner des blessures
ou la mort de quelqu'un.
Garder toutes les portières verrouillées
lors de la conduite: Des portières déverrouillées dans un
véhicule en mouvement sont
dangereuses. Les passagers peuvent
tomber si une portière est ouverte par
inadvertance et peuvent facilement
être éjectés lors d'un accident. Fermer toujours toutes les vitres et le
toit ouvrant transparent, verrouiller les
portières et emporter la clé avec vous
lorsque vous laissez votre véhicule non
surveillé:
Laisser votre véhicule déverrouillé est
dangereux, les enfants peuvent
s'enfermer dans un véhicule chaud,
pouvant entraîner leur mort. De
même, un véhicule non verrouillé est
une cible facile pour les voleurs et les
intrus.
Après avoir fermé les portières,
toujours vérifier qu'elles sont bien
fermées: Les portières mal fermées sont
dangereuses; si le véhicule est
conduit avec une portière mal fermée,
la portière risquerait en effet de
s'ouvrir de manière inattendue et de
causer un accident.
Toujours confirmer la sécurité du
véhicule avant d'ouvrir une portière: Il est dangereux d'ouvrir une portière
de manière précipitée. Un autre
véhicule ou un piéton pourrait être
heurté et cela entraînerait un
accident.
Avant de conduire
Portières et serrures
3-11
CX-5_8DR3-EC-14A_Edition3 Page95
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (102,1)
Numéro defonction Fonction*1
1La fonction de verrouillage
automatique de la portière est
désactivée.
2 Toutes les portières et le hayon sont
verrouillés automatiquement quand la
vitesse du véhicule est d'environ 20
km/h (12 mi/h) ou plus.
3 Toutes les portières et le hayon sont
verrouillés automatiquement quand la
vitesse du véhicule est d'environ 20
km/h (12 mi/h) ou plus. Toutes les
portières et le hayon sont déverrouillés
lorsqu'on fait passer le contacteur de la
position ON à la position d'arrêt.
4 (Véhicules à boîte de vitesses
automatique uniquement)
Lorsqu'on met le contacteur sur la
position ON et qu'on fait passer le
levier sélecteur de la position de
stationnement (P) à n'importe quelle
autre position de rapport, toutes les
portières et le hayon sont verrouillés
automatiquement.
5 (Véhicules à boîte de vitesses
automatique uniquement)
Lorsqu'on met le contacteur sur la
position ON et qu'on fait passer le
levier sélecteur de la position de
stationnement (P) à n'importe quelle
autre position de rapport, toutes les
portières et le hayon sont verrouillés
automatiquement.
Lorsqu'on met le levier sélecteur sur la
position de stationnement (P) pendant
que le contacteur est sur la position
ON, toutes les portières et le hayon
sont déverrouillés automatiquement.
*1 D'autres paramètres pour la fonction de verrouillage automatique de la portière sont
disponibles auprès d'un concessionnaire agréé
Mazda. Pour plus de détails, s'adresser à un
concessionnaire agréé Mazda.
Se référer à Fonctions de personnalisation à la
page 9-11.
1. Stationner le véhicule en toute sécurité.Toutes les portières doivent rester
fermées. 2. Mettre le contacteur sur ON.
3. Maintenir enfoncé le côté verrouillage
de l'interrupteur de verrouillage de la
portière du conducteur dans les 20
secondes ou moins après avoir mis le
contacteur sur la position ON, et
s'assurer qu'un bip sonore est bien émis
environ huit secondes plus tard.
4. En vous référant au tableau de réglage des fonctions de verrouillage/
déverrouillage automatique, déterminer
le numéro de fonction pour le réglage
souhaité. Appuyer sur le côté
déverrouillage de l'interrupteur de
verrouillage de la portière du
conducteur le nombre correct de fois,
selon le numéro de fonction
sélectionné (ex.: si l'on sélectionne la
fonction 2, appuyer sur le côté
déverrouillage de l'interrupteur 2 fois
seulement).
5. Trois secondes après que le réglage de la fonction a été changé, un bip sonore
retentira le nombre de fois
correspondant au numéro de fonction
sélectionné. (Ex. fonction numéro 3 =
3 bips sonores)
3-18
Avant de conduire
Portières et serrures
CX-5_8DR3-EC-14A_Edition3 Page102
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (107,1)
lLors de l'ouverture du hayon avec les
portières et le hayon verrouillés, le
relâchement de la gâche du hayon peut
nécessiter plusieurs secondes une fois qu'on
a appuyé sur l'ouverture électrique du
hayon.
lIl est possible de fermer le hayon lorsque
les portières sont verrouillées à l'aide de la
clé laissée dans le véhicule. Cependant,
afin de ne pas laisser la clé dans le
véhicule, il est possible d'ouvrir le hayon en
appuyant sur le système d'ouverture
électrique du hayon. S'il est impossible
d'ouvrir le hayon en faisant cette
procédure, appuyez sur l'ouverture
électrique du hayon pour l'ouvrir
complètement après l'avoir bien fermé.
lLors du relâchement de la gâche du hayon
en appuyant sur l'ouverture électrique du
hayon, le hayon se soulève légèrement afin
d'être ouvert. Si le hayon n'est pas actionné
pendant une certaine période de temps une
fois qu'on a appuyé sur le système
d'ouverture électrique du hayon, il n'est
plus possible de le soulever davantage
depuis sa position légèrement soulevée.
Appuyer de nouveau sur le système
d'ouverture électrique du hayon pour ouvrir
complètement le hayon. Pour fermer le
hayon à partir de la position légèrement
soulevée, commencer par l'ouvrir en
appuyant sur le système d'ouverture
électrique du hayon, attendre 1 seconde ou
plus, puis fermer le hayon.
Une alarme indiquée dans le tableau de
bord avertit le conducteur que le hayon
n'est pas complètement fermé.
lLe bruit du verrou se fait entendre pendant
quelques secondes après qu'on a appuyé
sur le système d'ouverture électrique du
hayon; toutefois, ceci n'indique aucune
anomalie.
lSi la batterie du véhicule est déchargée ou
s'il y a une anomalie du système électrique
et que le hayon ne peut pas être
déverrouillé, il est possible de l'ouvrir en
effectuant la procédure d'urgence:
Se référer à Lorsqu'il n'est pas possible
d'ouvrir le hayon à la page 7-37.
Fermeture du hayon
Pour fermer, abaisser doucement le hayon
à l'aide de la cavité de poignée du hayon,
puis pousser l'à deux mains pour le
fermer.
Ne pas le claquer. Tirer le hayon vers le
haut pour s'assurer qu'il est bien
verrouillé.
Poignée du hayonespace de rangement
Avant de conduire
Portières et serrures
3-23
CX-5_8DR3-EC-14A_Edition3 Page107
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (109,1)
qSystème antipollution
Votre véhicule est équipé d'un système antipollution (le convertisseur catalytique fait partie
de ce système) qui le rend conforme aux lois applicables concernant les gaz
d'échappement.
PRUDENCE
Ne jamais stationner sur ou près de matières inflammables:
Le fait de se stationner sur des matières inflammables, comme de l'herbe sèche, est
dangereux. Même lorsque le moteur est arrêté, le système d'échappement reste très
chaud après l'utilisation normale et peut enflammer des matières inflammables.
Cela pourrait causer de graves blessures ou la mort.
ATTENTION
Ne pas respecter les précautions suivantes peut faire que le plomb se dépose sur le
catalyseur à l'intérieur du convertisseur catalytique ou faire que le convertisseur
catalytique devienne très chaud. Cela endommagera le convertisseur et découlera en
de mauvaises performances.
ØUTILISER DU CARBURANT SANS PLOMB UNIQUEMENT.
Ø Ne pas conduire ce véhicule Mazda s'il présente des signes de mauvais
fonctionnement.
Ø Ne pas rouler en roue libre avec le contacteur coupé.
Ø Ne pas descendre de côtes raides en prise (une vitesse engagée) avec le contacteur
coupé.
Ø Ne pas faire tourner le moteur à un régime de ralenti élevé pendant plus de 2
minutes.
Ø Ne pas modifier le système antipollution. Toutes les vérifications et réglages
doivent être réalisés par un mécanicien qualifié.
Ø Ne pas faire démarrer le véhicule en le poussant ou en le tirant.
REMARQUE
lD'après la loi fédérale américaine, toute modification au système antipollution d'origine, avant la
première vente et l'immatriculation d'un tel véhicule est soumise à des sanctions. Dans certains
états, de telles modifications faites sur des véhicules usagés sont aussi sujettes à des sanctions.
lLorsque le moteur est arrêté, le son d'une valve s'ouvrant et se fermant peut être audible à
l'arrière du côté droit du véhicule, cependant cela n'indique pas une anomalie. Ce véhicule est
équipé d'un dispositif d'auto-vérification qui opère après que le moteur soit arrêté.
Avant de conduire
Carburant et émission
3-25
CX-5_8DR3-EC-14A_Edition3 Page109
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (124,1)
Modifications et
accessoires additionnels
Mazda ne peut pas garantir le
fonctionnement des systèmes
d'immobilisation et antivol s'il a été
modifié ou si un accessoire additionnel a
été installé.
ATTENTION
Afin d'éviter d'endommager votre
véhicule, ne pas modifier le système
ou installer d'accessoire additionnel
sur les systèmes d'immobilisation et
antivol ou sur le véhicule.
Système d'immobilisation
Le système d'immobilisation ne permet de
démarrer le moteur qu'avec une clé
reconnue par le système.
Si quelqu'un essaie de démarrer le moteur
avec une clé non reconnue par le système,
le moteur ne démarrera pas, ce qui aide à
protéger le véhicule contre le vol.
En cas de problème avec le système
d'immobilisation ou la clé, s'adresser à un
concessionnaire agréé Mazda.
ATTENTION
ØLes équipements radio de ce type
sont réglementés par des lois.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la
conformité peuvent annuler le
droit de l'utilisateur de faire
fonctionner cet appareil.
Ø Afin de ne pas endommager la clé,
ne pas:
ØLaisser la clé tomber.
ØMouiller la clé.
ØExposer la clé à des champs
magnétiques.
ØExposer la clé à des
températures élevées, dans des
endroits au soleil comme sur le
tableau de bord ou sur le capot.
Ø Si le moteur ne démarre pas à
l'aide de la clé correcte, et que le
témoin de sécurité reste allumé ou
clignote, il peut y avoir un
mauvais fonctionnement du
système. S'adresser à un
concessionnaire agréé Mazda.
3-40
Avant de conduire
Système de sécurité
CX-5_8DR3-EC-14A_Edition3 Page124
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A
