q Radio satellite
REMARQUE
Cet appareil a été testé et il a été déterminé qu'il respecte les limites pour un appareil numérique de
classe B, en accord avec la partie 15 de la Réglementation FCC. Ces limites sont conçues pour
donner une protection adéquate contre les interférences lors d'une installation résidentielle. Cet
appareil génère, utilise et peut radier une énergie de fréquence radio et, s'il n'est pas installé et
utilisé suivant les instructions, peut causer des interférences nuisibles aux communications radio.
Cependant, il n'est pas garanti qu'aucune interférence ne se produira lors d'une installation
particulière. Si cet équipement cause des interférences nuisibles à la réception de radio ou de
télévision, ce dont on peut se rendre compte en éteignant puis en rallumant l'équipement, nous
conseillons à l'utilisateur de corriger ces interférences en prenant une ou plusieurs des mesures
suivantes:
- Eloigner l'équipement du syntonisateur.
- Connecter l'équipement à une prise d'un circuit différent de celui auquel le syntonisateur est
connecté.
- Demander de l'aide à son revendeur ou à un technicien de radio/télévision compétent.
Informations à la clientèle et signalement des problèmes de sécurité
Déclaration de conformité
8-47
CX-5_8DR3-EC-14A_Edition3 Page553
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A

Black plate (554,1)
qSystème audio
Ce lecteur de disques compacts est manufacturé et testé pour répondre à des normes de
sécurité rigoureuses. Il répond aux exigences du FCC et est conforme aux standards de
performance sécuritaire du Department of Health and Human Services des Etats-Unis.
ATTENTION
Ø Ce lecteur de disques compacts ne doit pas être réglé ou réparé par une personne
autre qu'un personnel d'entretien qualifié.
Si une réparation est requise, s'adresser à un concessionnaire agréé Mazda.
Ø L'utilisation des commandes et réglages ou une utilisation autre que celles
décrites dans ce manuel peut causer l'exposition dangereuse au laser. Ne jamais
faire fonctionner le lecteur de disques compacts avec le boîtier ouvert.
Ø Les changements ou modifications non spécifiquement approuvés par l'entité
responsable de la conformité peuvent annuler le droit de l'utilisateur de faire
fonctionner cet appareil.
REMARQUE
Pour la section du lecteur de disques compacts:
Cet appareil est conforme à la partie 15 de la Réglementation FCC. Le fonctionnement étant sujet
aux deux conditions suivantes: (1) cet appareil ne doit pas causer d'interférences néfastes, et (2) cet
appareil doit accepter toutes les interférences reçues, incluant celles qui risquent de causer un
mauvais fonctionnement.
REMARQUE
Cet appareil a été testé et il a été déterminé qu'il respecte les limites pour un appareil numérique de
classe B, en accord avec la partie 15 de la Réglementation FCC. Ces limites sont conçues pour
donner une protection adéquate contre les interférences lors d'une installation résidentielle. Cet
appareil génère, utilise et peut radier une énergie de fréquence radio et, s'il n'est pas installé et
utilisé suivant les instructions, peut causer des interférences nuisibles aux communications radio.
Cependant, il n'est pas garanti qu'aucune interférence ne se produira lors d'une installation
particulière.
q Téléphone mains-libres Bluetooth®
FCC
FCC: CB2MAZGEN6HFT
REMARQUE
Cet appareil est conforme à la partie 15 de la Réglementation FCC. Le fonctionnement étant sujet
aux deux conditions suivantes:
(1) Ce dispositif ne doit pas causer d'interférences nuisibles et
(2) Ce dispositif doit accepter toutes les interférences reçues, même celles qui pourraient causer un
fonctionnement indésirable.
8-48
Informations à la clientèle et signalement des problèmes de sécurité
Déclaration de conformité
CX-5_8DR3-EC-14A_Edition3 Page554
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A

Black plate (555,1)
PRUDENCE
Les changements ou modifications faites à cet appareil non spécifiquement
approuvés par le fabricant peuvent annuler l'autorisation de la FCC de faire
fonctionner cet appareil.
REMARQUE
Cet appareil a été testé et il a été déterminé qu'il respecte les limites pour un appareil numérique de
classe B, en accord avec la partie 15 de la Réglementation FCC. Ces limites sont conçues pour
donner une protection adéquate contre les interférences lors d'une installation résidentielle. Cet
appareil génère, utilise et peut radier une énergie de fréquence radio et, s'il n'est pas installé et
utilisé suivant les instructions, peut causer des interférences nuisibles aux communications radio.
Cependant, il n'est pas garanti qu'aucune interférence ne se produira lors d'une installation
particulière. Si cet équipement cause des interférences nuisibles à la réception de radio ou de
télévision, ce dont on peut se rendre compte en éteignant puis en rallumant l'équipement, nous
conseillons à l'utilisateur de corriger ces interférences en prenant une ou plusieurs des mesures
suivantes:
lRéorienter et relocaliser l'antenne réceptrice.lÉloigner l'équipement du récepteur.lRaccorder l'équipement à une prise d'un circuit différent de celui auquel le récepteur est connecté.lDemander de l'aide à son revendeur ou à un technicien de radio/télévision compétent.
IC
IC: 279B-MAZGEN6HFT
Exemption de licence
Cet appareil est conforme à la ou aux normes industrielles canadiennes RSS d'exemption
de licence. Le fonctionnement étant sujet aux deux conditions suivantes:
(1) Cet appareil ne doit pas causer d'interférences et
(2) Cet appareil doit accepter toutes les interférences, même celles qui pourraient causer un fonctionnement indésirable de l'appareil.
Le terme “IC: ”placé avant le numéro de certificat radio signifie seulement que les
spécifications techniques de Industry Canada ont été respectées. L'antenne utilisée pour ce
transmetteur ne doit pas être placée à proximité immédiate d'une autre antenne ou un
d'autre transmetteur, ou ne doit pas être utilisée conjointement avec ceux-ci. Les
instructions d'installation et les conditions d'utilisation du transmetteur satisfaisant aux
normes d'exposition aux fréquences radio doivent être fournies aux utilisateurs finaux ou
aux techniciens d'installation.
Informations à la clientèle et signalement des problèmes de sécurité
Déclaration de conformité
8-49
CX-5_8DR3-EC-14A_Edition3 Page555
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A

Black plate (556,1)
Publications d'entretien
Des publications autorisées par Mazda sont disponibles pour les propriétaires qui désirent
réaliser l'entretien ou les réparations.
Consulter le tableau ci-dessous pour les publications qui peuvent être commandées chez un
concessionnaire agréé Mazda.
Si le concessionnaire n'a pas la publication désirée, ils peuvent la commander.
NUMERO DE COMMANDE DE PUBLICATION DESCRIPTION DE PUBLICATION
9999-95-033B-15 MANUEL D'ATELIER 2015 (Anglais)
9999-MX-033B-15 MANUEL D'ATELIER 2015 (Espagnol)
9999-95-076G-15 SCHEMA DE CABLAGE 2015 (Anglais)
9999-MX-076G-15 SCHEMA DE CABLAGE 2015 (Espagnol)
9999-95-050C-15 CONDUITE ET ENTRETIEN 2015 (Anglais)
9999-EC-050C-15 CONDUITE ET ENTRETIEN 2015
(Anglais et Français)
9999-PR-050C-15 CONDUITE ET ENTRETIEN 2015 (Espagnol)
9999-95-105F-15 POINTS PRINCIPAUX POUR L'ENTRETIEN 2015
9999-95-NAV1-13 CONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2015 (Anglais)
9999-EC-NAV1-13 CONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2015 (Anglais et Français)
9999-PR-NAV1-13 CONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2015 (Espagnol)
q
MANUEL D'ATELIER:
Couvre l'entretien et les réparations concernant le groupe motopropulseur, la carrosserie et
le châssis.
qSCHEMA DE CABLAGE:
Donne les diagrammes électriques et l'emplacement des composantes du système électrique
au complet.
qCONDUITE ET ENTRETIEN:
Ce manuel contient l'information concernant l'entretien et l'utilisation adéquats de votre
véhicule. Ceci n'est pas un manuel technique.
8-50
Informations à la clientèle et signalement des problèmes de sécurité
Publications d'entretien
CX-5_8DR3-EC-14A_Edition3 Page556
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A

Black plate (562,1)

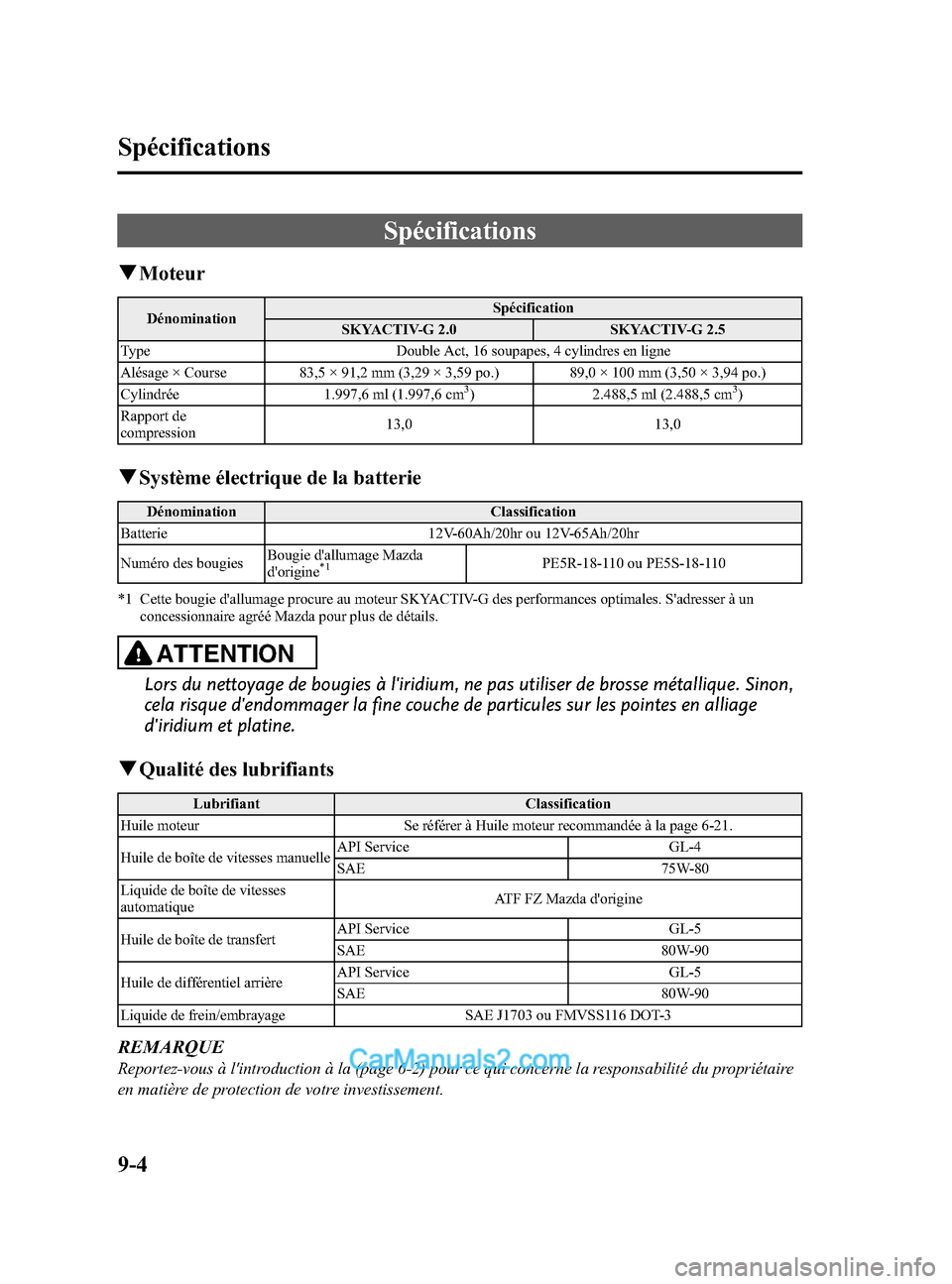

Spécifications
qMoteur
Dénomination Spécification
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Type Double Act, 16 soupapes, 4 cylindres en ligne
Alésage × Course 83,5 × 91,2 mm (3,29 × 3,59 po.) 89,0 × 100 mm (3,50 × 3,94 po.)
Cylindrée 1.997,6 ml (1.997,6 cm
3) 2.488,5 ml (2.488,5 cm3)
Rapport de
compression 13,0 13,0
q
Système électrique de la batterie
Dénomination Classification
Batterie 12V-60Ah/20hr ou 12V-65Ah/20hr
Numéro des bougies Bougie d'allumage Mazda
d'origine
*1PE5R-18-110 ou PE5S-18-110
*1 Cette bougie d'allumage procure au moteur SKYACTIV-G des performances optimales. S'adresser à un concessionnaire agréé Mazda pour plus de détails.
ATTENTION
Lors du nettoyage de bougies à l'iridium, ne pas utiliser de brosse métallique. Sinon,
cela risque d'endommager la fine couche de particules sur les pointes en alliage
d'iridium et platine.
qQualité des lubrifiants
Lubrifiant Classification
Huile moteur Se référer à Huile moteur recommandée à la page 6-21.
Huile de boîte de vitesses manuelle API Service
GL-4
SAE 75W-80
Liquide de boîte de vitesses
automatique ATF FZ Mazda d'origine
Huile de boîte de transfert API Service
GL-5
SAE 80W-90
Huile de différentiel arrière API Service
GL-5
SAE 80W-90
Liquide de frein/embrayage SAE J1703 ou FMVSS116 DOT-3
REMARQUE
Reportez-vous à l'introduction à la (page 6-2) pour ce qui concerne la responsabilité du propriétaire
en matière de protection de votre investissement.
9-4
Spécifications
CX-5_8DR3-EC-14A_Edition3 Page562
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A

Black plate (567,1)
qPneus
REMARQUE
Les pneus montés sont ceux qui correspondent le mieux aux besoins du châssis du véhicule.
Lors du remplacement des pneus, Mazda recommande de les remplacer par des pneus du même type
que ceux montés à l'origine. Pour plus de détails, s'adresser à un concessionnaire agréé Mazda.
Vérifier l'étiquette de pressions de gonflage des pneus pour la taille des pneus et leur
pression de gonflage.
Se référer à Pression de gonflage des pneus à la page 6-37.
Après avoir ajusté la pression des pneus, l'initialisation du système de surveillance de la
pression des pneus est obligatoire pour que le système fonctionne normalement.
Se référer à Initialisation du système de surveillance de la pression des pneus à la page
4-100.
Roue de secours standard
(Etats-Unis et Canada)
Taille de pneu Pression de gonflage
Avant Arrière
P225/65R17 100H 230 kPa (34 psi) 230 kPa (34 psi)
P225/55R19 99V 250 kPa (36 psi) 250 kPa (36 psi)
(Mexique)
Taille de pneu Pression de gonflage
Jusqu'à 3 personnes ―A pleine charge
225/65R17 102V Avant 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Arrière 230 kPa (2,3 bar, 33 psi) 280 kPa (2,8 bar, 41 psi)
225/55R19 99V Avant 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Arrière 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
Poids d'une personne: environ 75 kg
Roue de secours à usage temporaire
(Etats-Unis et Canada) Taille de pneu Pression de gonflage
T145/90D16 106M 420 kPa (60 psi)
(Mexique) Taille de pneu Pression de gonflage
185/80R17 95M 250 kPa (2,5 bar, 36 psi)
Couple de serrage des écrous de roue
Lors de l'installation d'un pneu, serrer l'écrou de roue au couple suivant.
108 ―147 N·m (12 ―14 kgf·m, 80 ―108 ft·lbf)
Spécifications
9-9
CX-5_8DR3-EC-14A_Edition3 Page567
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A

Black plate (572,1)
DénominationFonctionRéglage en usine Réglages disponibles
Opération sonore de
l'affichage
d'informations Il est possible de modifier le volume sonore de
fonctionnement pour les opérations suivantes.
lSuppression des données de l'ordinateur
de bord
Un appui sur l'interrupteur INFO pendant
1,5 seconde ou plus tandis que l'économie
de carburant moyenne ou la vitesse
moyenne du véhicule s'affiche.
lDéfilement de valeur numérique
Un appui sur l'interrupteur Haut / Bas
pendant 1,5 seconde ou plus, jusqu'à ce que
l'écran de réglage de la période de
surveillance de l'entretien s'affiche.
Se référer à Ordinateur de bord et interrupteur
INFO à la page 4-21. Fort
Fort/
Bas/
ARRÊT
Affichage du
compteur Il est possible de modifier l'unité de distance.
Se référer à Ordinateur de bord et interrupteur
INFO à la page 4-21.
miles ou km
km/
miles
Il est possible de modifier la langue d'affichage.
Se référer à Ordinateur de bord et interrupteur
INFO à la page 4-21. Anglais, Français
ou Espagnol Anglais/
Français/
Espagnol
Il est possible de modifier l'unité de
température.
Se référer à Ordinateur de bord et interrupteur
INFO à la page 4-21. °F ou °C
°C/
°F
Assistance de
freinage intelligent
Ville (SCBS) Il est possible de modifier le système de façon
que le système d'assistance de frein intelligent
Ville (SCBS) ne s'enclenche pas.
*5
Se référer à Ordinateur de bord et interrupteur
INFO à la page 4-21.
MARCHE
MARCHE /
ARRÊT
*1 Si la commande automatique des essuie-glaces est Arrêt, la position du levier d'essuie-glace
est réglée
pour un fonctionnement intermittent.
*2 Si le réglage est modifié par 0 seconde, l'opération suivante est effectuée selon la position de l'interrupteur des
phares:
lÀ la position: Les phares s'éteignent immédiatement une fois que le contacteur est éteint.lÀ n'importe quelle position autre que: Les phares ne s'éteignent pas lorsqu'on éteint le contacteur.
*3 Quand réglé sur 0 seconde, le rappel des feux allumés fonctionne.
*4 Il est possible de modifier le réglage du rappel des lumières allumées avec le réglage de la durée de la fonction d'extinction automatique des phares réglée à 0 seconde. Se référer à Rappel des feux allumés à la page 7-34.
*5 Bien que ces systèmes puissent être sur ARRÊT, ce faisant irait à l'encontre de la finalité du système et Mazda recommande que ces systèmes restent sur MARCHE.
9-14
Fonctions de personnalisation
CX-5_8DR3-EC-14A_Edition3 Page572
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A
