Page 367 of 733
4-219
Yolculuk S Õras Õnda
Arka Görünüm Monitörü
WEkranda Görüntülenebilen Aral Õk
Ekrandaki görüntüler, gerçek durumdan farkl Õ olabilir.
(Ekran görüntüleme)
(Gerçek görünüm)
Nesne Süsleme
Tampon
Park sensörü
sistemindeki engel tespit
gösterimi (Öngörülen
araç güzergahı yardımcı
çizgileri gösterim tipi)
Bazı modellerde mevcuttur
güvenlik için etrafı kontrol ediniz
Page 382 of 733
4-234
Yolculuk S Õras Õnda
Park Sensörü Sistemi
Park sensörü sistemi, arac Õ bir garaja park ederken veya araç h Õz Õn Õn 10 km/s veya daha az
oldu ÷u paralel park etmelerde arac Õn etraf Õndaki engelleri tespit eden ultrasonik sensörler
kullan Õr. Sürücüyü bir uyar Õ sesi ve engel tespit gösterimi* kullanarak uyaran sistem,
arac Õn, çevresindeki engellere olan yakla ú Õk uzakl Õ ÷ Õn Õ bildirmek için yard Õmc Õ bir cihaz
ile donat Õlm Õ út Õr.
Park Sensörü Sistemi*
Park sensörü sistemine tamamen güvenmeyiniz, arac Õn Õz Õ park ederken etraf Õ
gözünüzle de kontrol ederek güvenli bir sürü ú sa ÷lay Õn Õz.
Bu sistem, sürücüyü park etme esnas Õnda öne ve arkaya do ÷ru yönlendirir.
Sensörlerin tespit alan Õ s Õn Õrl Õd Õr, bu nedenle arac Õ sadece bu sisteme güvenerek
kullanmak bir kazaya sebebiyet verebilir. Daima, etraf Õn Õz Õ gözünüzle kontrol ederek
sürü ú güvenli ÷inizi art Õr Õn Õz.
Ön sensör
Ön köşe sensörüArka sensör
Arka köşe sensörü
UYARI
*Baz Õ modellerde mevcuttur.
Page 383 of 733
4-235
Yolculuk S Õras Õnda
Park Sensörü Sistemi

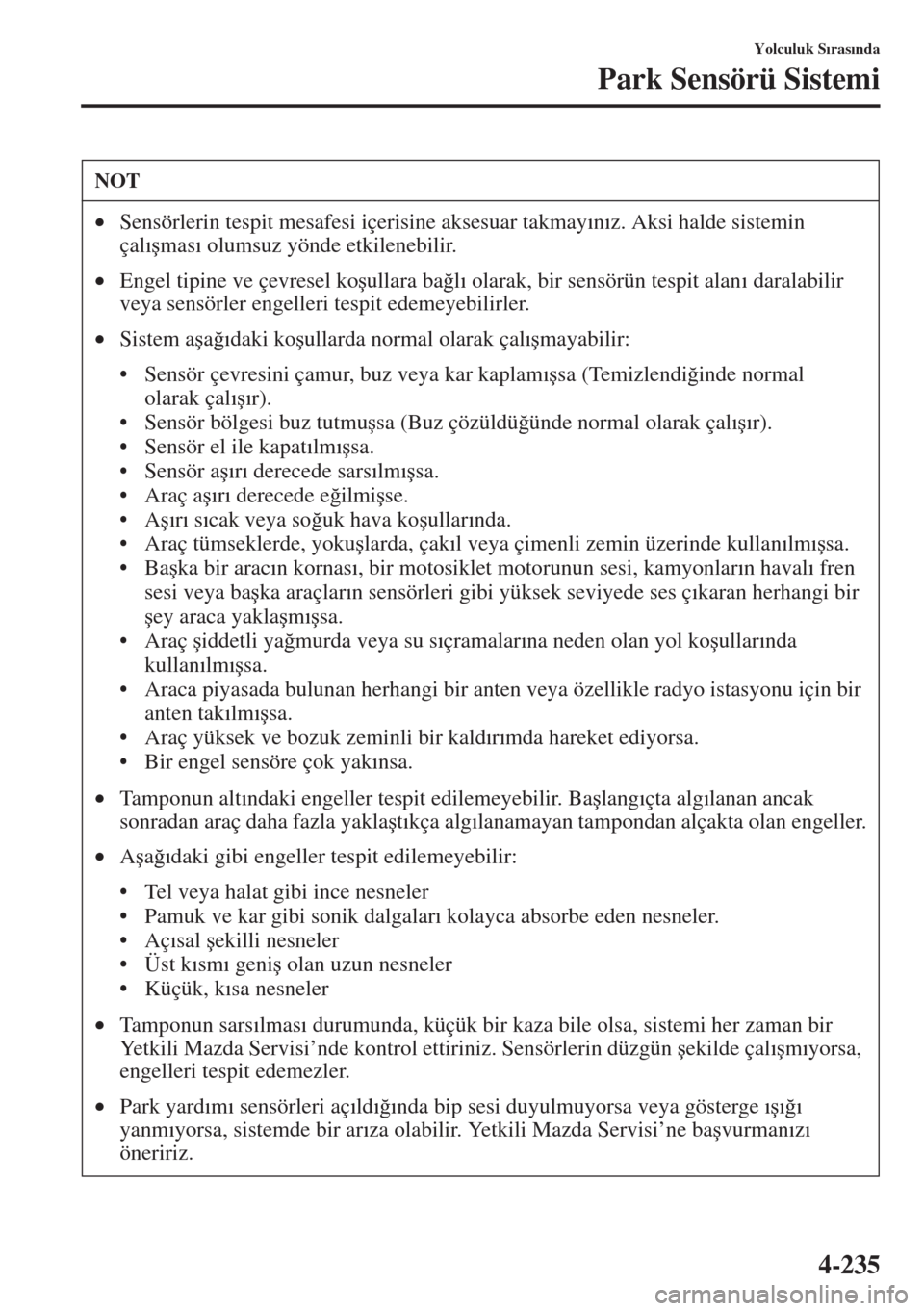

NOT
•Sensörlerin tespit mesafesi içerisine aksesuar takmay Õn Õz. Aksi halde sistemin
çal Õ úmas Õ olumsuz yönde etkilenebilir.
•Engel tipine ve çevresel ko úullara ba ÷l Õ olarak, bir sensörün tespit alan Õ daralabilir
veya sensörler engelleri tespit edemeyebilirler.
•Sistem a úa ÷ Õdaki ko úullarda normal olarak çal Õ úmayabilir:
• Sensör çevresini çamur, buz veya kar kaplam Õ úsa (Temizlendi ÷inde normal
olarak çal Õ ú Õr).
• Sensör bölgesi buz tutmu úsa (Buz çözüldü ÷ünde normal olarak çal Õ ú Õr).
• Sensör el ile kapat Õlm Õ úsa.
•Sensör a ú Õr Õ derecede sars Õlm Õ úsa.
• Araç a ú Õr Õ derecede e ÷ilmi úse.
•A ú Õr Õ s Õcak veya so ÷uk hava ko úullar Õnda.
• Araç tümseklerde, yoku úlarda, çak Õl veya çimenli zemin üzerinde kullan
Õlm Õ úsa.
•Ba úka bir arac Õn kornas Õ, bir motosiklet motorunun sesi, kamyonlar Õn haval Õ fren
sesi veya ba úka araçlar Õn sensörleri gibi yüksek seviyede ses ç Õkaran herhangi bir
úey araca yakla úm Õ úsa.
• Araç úiddetli ya ÷murda veya su s Õçramalar Õna neden olan yol ko úullar Õnda
kullan Õlm Õ úsa.
• Araca piyasada bulunan herhangi bir anten veya özellikle radyo istasyonu için bir
anten tak Õlm Õ úsa.
• Araç yüksek ve bozuk zeminli bir kald Õr Õmda hareket ediyorsa.
• Bir engel sensöre çok yak Õnsa.
•Tamponun alt Õndaki engeller tespit edilemeyebilir. Ba úlang Õçta alg Õlanan ancak
sonradan araç daha fazla yakla út Õkça alg Õlanamayan tampondan alçakta olan engeller.
•A úa ÷ Õdaki gibi engeller tespit edilemeyebilir:
• Tel veya halat gibi ince nesneler
• Pamuk ve kar gibi sonik dalgalar Õ kolayca absorbe eden nesneler.
•Aç Õsal úekilli nesneler
•Üst k Õsm
Õ
geni ú olan uzun nesneler
• Küçük, k Õsa nesneler
•Tamponun sars Õlmas Õ durumunda, küçük bir kaza bile olsa, sistemi her zaman bir
Yetkili Mazda Servisi’nde kontrol ettiriniz. Sensörlerin düzgün úekilde çal Õ úm Õyorsa,
engelleri tespit edemezler.
•Park yard Õm Õ sensörleri aç Õld Õ ÷ Õnda bip sesi duyulmuyorsa veya gösterge Õ ú Õ ÷ Õ
yanm Õyorsa, sistemde bir ar Õza olabilir. Yetkili Mazda Servisi’ne ba úvurman Õz Õ
öneririz.
Page 384 of 733
4-236
Yolculuk S Õras Õnda
Park Sensörü Sistemi
WSensör Tespit Mesafesi
Sensör engelleri a úa ÷ Õdaki mesafeler içinde tespit edebilir.
NOT
•Sistemde ar Õza oldu ÷unu gösteren bir “bip” sesi duyuluyorsa ve gösterge Õ ú Õ ÷ Õ yan Õp
sönüyorsa, sistemde bir ar Õza meydana gelmi ú olabilir. Yetkili Mazda Servisi’ne
ba úvurman Õz Õ öneririz.
•Bir sistem ar Õzas Õ oldu ÷unu gösteren “bip” sesi, hava çok so ÷uksa veya sensör
bölgesi çamur, buz veya karla kaplanm Õ úsa duyulmayabilir. Sensör bölgesindeki her
türlü yabanc Õ maddeyi temizleyiniz.
•Römork ba ÷lant Õ kitini takarken, Yetkili Mazda Servisi’ne ba úvurman Õz Õ tavsiye ederiz.
Ön sensör tespit mesafesi
Ön köşe sensörü tespit mesafesiArka sensör tespit mesafesi Arka köşe sensörü tespit mesafesiBBirim: cm
A
D
CA: Yaklaşık 50
B: Yaklaşık 50
C: Yaklaşık 100
D: Yaklaşık 150
Page 385 of 733
4-237
Yolculuk S Õras Õnda
Park Sensörü Sistemi
WPark Yard Õm Sensörü Sistemi Kullan Õm Õ
Bu dü ÷me, kontak anahtar Õ ON konumunda, vites kolu geri (R) konumu d Õ ú Õnda herhangi
bir vites ve araç h Õz Õ 10 km/s veya alt Õndaysa kullan Õlabilir.
Park sensörü dü ÷mesine bas Õld Õ ÷ Õnda, bir uyar Õ sesi duyulur ve sesli ekranda engel tespit
gösterimi*
görüntülenir ve anahtardaki gösterge lambas Õ yanar.
Sensörün tespit durumu
Sistem, kontak ON konumuna al Õnd Õ ÷ Õnda ve Park Yard Õm Sensörü Dü ÷mesine
bas Õld Õ ÷ Õnda kullan Õlabilir.
Sistem, vites kolu geri vitese (R) al Õnd Õ ÷ Õnda çal Õ ú Õr.
Sensör, engelleri a úa ÷ Õdaki durumlarda tespit edebilir:
Sistem a úa ÷ Õdaki durumlarda devre d Õ ú Õ b Õrak Õl Õr:
•Park sensörü çal Õ ú Õrken park sensörü dü ÷mesine bas Õld Õ ÷ Õnda.
•Araç h Õz Õ 10 km/s veya üzerinde.
NOT
Sistem iptal edilirse, araç h Õz Õ 10 km/s veya alt Õna dü útü ÷ünde dahi otomatik olarak
devreye sokulmayacakt Õr.
SensörDurum
Ön SensörVites kolu geri (R) konumu d Õ ú Õnda herhangi bir viteste ve araç h Õz Õ yakla ú Õk 10 km/s
veya alt Õnda.
Ön Kö úe Sensörü Araç h Õz Õ yakla ú Õk 10 km/s veya daha az.
Arka Sensör Vites kolu geri (R) konumda.
Arka Kö úe Sensörü Vites kolu geri (R) konumda ve araç h Õz Õ yakla ú Õk 10 km/s veya daha az.
Gösterge lambası
*Baz Õ modellerde mevcuttur.
Page 386 of 733
4-238
Yolculuk S Õras Õnda
Park Sensörü Sistemi
WEngel Tespit Gösterimi
Bir engel tespit eden sensör konumu gösterilir. Gösterge, sensör taraf Õnda tespit edilen
mesafeye ba ÷l Õ olarak farkl Õ bölgelerde yanabilir.
Araç bir engele yakla út Õkça, araca daha yak Õn göstergedeki bölge yanar.
Ön sol köşe
sensoru göstergesiÖn sağ köşe
sensoru göstergesi
Arka sağ köşe
sensoru göstergesi Arka sol köşe
sensoru göstergesiÖn sensör göstergesi
Arka sensör göstergesi
Page 387 of 733
4-239
Yolculuk S Õras Õnda
Park Sensörü Sistemi
Sistem sorun bildirimi
A úa ÷ Õdaki tabloda belirtilen sorunlardan herhangi bir meydana gelirse, sürücü sistemin
türüne göre gösterildi ÷i gibi bilgilendirilir.
Tespit GöstergesiÇözüm
Ba ÷lant Õ
kesilmesiSistemde bir ar Õza olabilir. Arac Õn Õz Õ mümkün olan
en k Õsa zamanda Yetkili Mazda Servisi’ne kontrol
ettirmenizi öneririz.
Sistem ar Õzas ÕSistemde bir ar Õza olabilir. Arac Õn Õz Õ mümkün olan
en k Õsa zamanda Yetkili Mazda Servisi’ne kontrol
ettirmenizi öneririz.
Bu ÷u/kirlenmeGösterilen engel tespit bölgesiyle ilgili sensör
bölgesinde yabanc Õ madde olabilir. Sistem
düzelmezse, arac Õn Õz Õ bir Yetkili Mazda
Servisine™ ne kontrol ettirmenizi öneririz.
Page 388 of 733
4-240
Yolculuk S Õras Õnda
Park Sensörü Sistemi

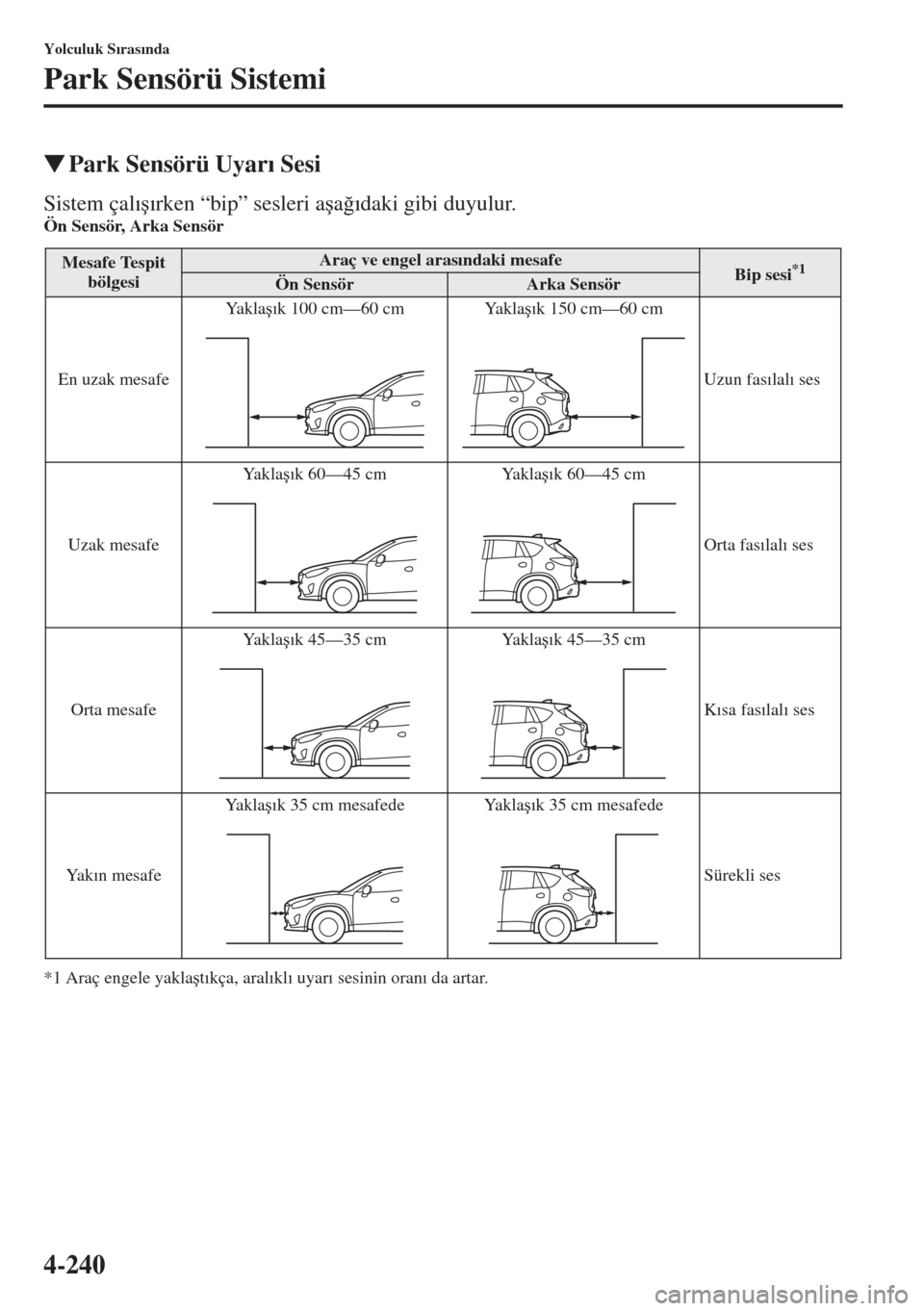

WPark Sensörü Uyar Õ Sesi
Sistem çal Õ ú Õrken “bip” sesleri a úa ÷ Õdaki gibi duyulur.Ön Sensör, Arka Sensör
*1 Araç engele yakla út Õkça, aral Õkl Õ uyar Õ sesinin oran Õ da artar.
Mesafe Tespit
bölgesiAraç ve engel aras Õndaki mesafeBip sesi*1Ön SensörArka Sensör
En uzak mesafeYa k l a ú Õk 100 cm—60 cm Yakla ú Õk 150 cm—60 cm
Uzun fas Õlal Õ ses
Uzak mesafeYa k l a ú Õk 60—45 cm Yakla ú Õk 60—45 cm
Orta fas Õlal Õ ses
Orta mesafeYa k l a ú Õk 45—35 cm
Ya k l a ú Õk 45—35 cm
K Õsa fas Õlal Õ ses
Ya k Õn mesafeYa k l a ú Õk 35 cm mesafede Yakla ú Õk 35 cm mesafede
Sürekli ses
