2015 MAZDA MODEL CX-5 display

4-59
Under kjøring
Instrumentpanel og display
KEY-varsellampe (rød)
Når den lyser
Hvis det oppstår en funksjonsfeil i
sentrallåssystemet, lyser den kontinuerlig.
Når den blinker
•Under følgende forhold blinker
varsellampen KEY (rød) for å varsle
føreren om at tenningen ikke kan slås av.
•Batteriet i nøkkelen er flatt.
•Nøkkelen er ikke innenfor
driftsområdet.
•Nøkkelen er plassert i et område der
det er vanskelig for systemet å
registrere signalet side 3-7.
•Det er en nøkkel fra en annen
produsent som ligner på nøkkelen
innenfor driftsområdet.•Under følgende forhold vil KEY-
varsellampen (rød) blinke kontinuerlig
når tenningen ikke er slått av, for å
varsle føreren om at nøkkelen er blitt
fjernet fra bilen. KEY-varsellampen
(rød) vil slutte å blinke når nøkkelen er
tilbake inne i bilen.
Tenningen er ikke slått av og alle
dørene og bakluken er lukket etter at
nøkkelen er fjernet fra bilen.
KEY-indikatorlampe (grønn)
Når den lyser
Hvis du trykker inn bremsepedalen,
bekrefter systemet at den riktige nøkkelen
er inne i bilen, KEY-indikatorlampen
(grønn) tennes og motoren kan startes
(side 4-3).
Når den blinker
Når tenningen settes fra PÅ til AV, blinker
KEY-indikatorlampen (grønn) i ca.
30 sekunder for å vise at gjenværende
batterikapasitet er lav. Skift det ut med et
nytt batteri før nøkkelen blir ubrukelig.
Se Skifte nøkkelbatteri på side 6-42. Hvis nøkkelvarselindikatorlampen
lyser eller startknappindikatorlampen
(gul) blinker, kan det hende motoren
ikke vil starte. Hvis motoren ikke kan
startes, prøv å starte den med
nødfremgangsmåten for starting av
motoren, og få bilen kontrollert av et
verksted, vi anbefaler et autorisert
Mazda-verksted.
Se Nødstart av motoren på side 4-10.
FORSIKTIG
MERKNAD
Fordi nøkkelen bruker radiobølger
med lav intensitet, kan advarselen om
fjerning av nøkkelen fra bilen aktiveres
hvis nøkkelen bæres sammen med
metallgjenstander eller plasseres i et
området med dårlige mottaksforhold.

4-60
Under kjøring
Instrumentpanel og display
tVarsellampe for i-stop (gul)
indikatorlampe (grønn) for
adaptive LED-frontlys (type A)*
Varsellampe for adaptivt LED-
frontlys (gul)
Når den lyser
Når tenningen skrus PÅ, lyser denne
varsellampen og slås deretter av etter et
par sekunder. Varsellampen lyser hvis
området på frontruten foran
foroversensorkameraet (FSC) er
tildugget eller blokkert.
Denne lampen tennes hvis det er en
funksjonsfeil i det adaptive LED-
frontlyset. Få bilen undersøkt på et
verksted, vi anbefaler et autorisert
Mazda-verksted.
Indikatorlampe for adaptivt LED-
frontlys (grønn)
Denne indikatorlampen tennes når er
i bruk og slukkes når bruk av
systemet oppheves.
tHBC-varsellampe (gul)/HBC-
indikatorlampe (grønn)*
HBC-varsellampe (gul)
Når den lyser
Når tenningen skrus PÅ, lyser denne
varsellampen og slås deretter av etter et
par sekunder. Varsellampen lyser hvis
området på frontruten foran
foroversensorkameraet (FSC) er tildugget
eller blokkert.
Lampen tennes hvis det er en
funksjonsfeil i fjernlyskontrollsystemet
(HBC). Få bilen undersøkt på et verksted,
vi anbefaler et autorisert Mazda-verksted.
HBC-indikatorlampe (grønn)
Denne indikatorlampen tennes når er
i bruk og slukkes når bruk av systemet
oppheves.
*Noen modeller.

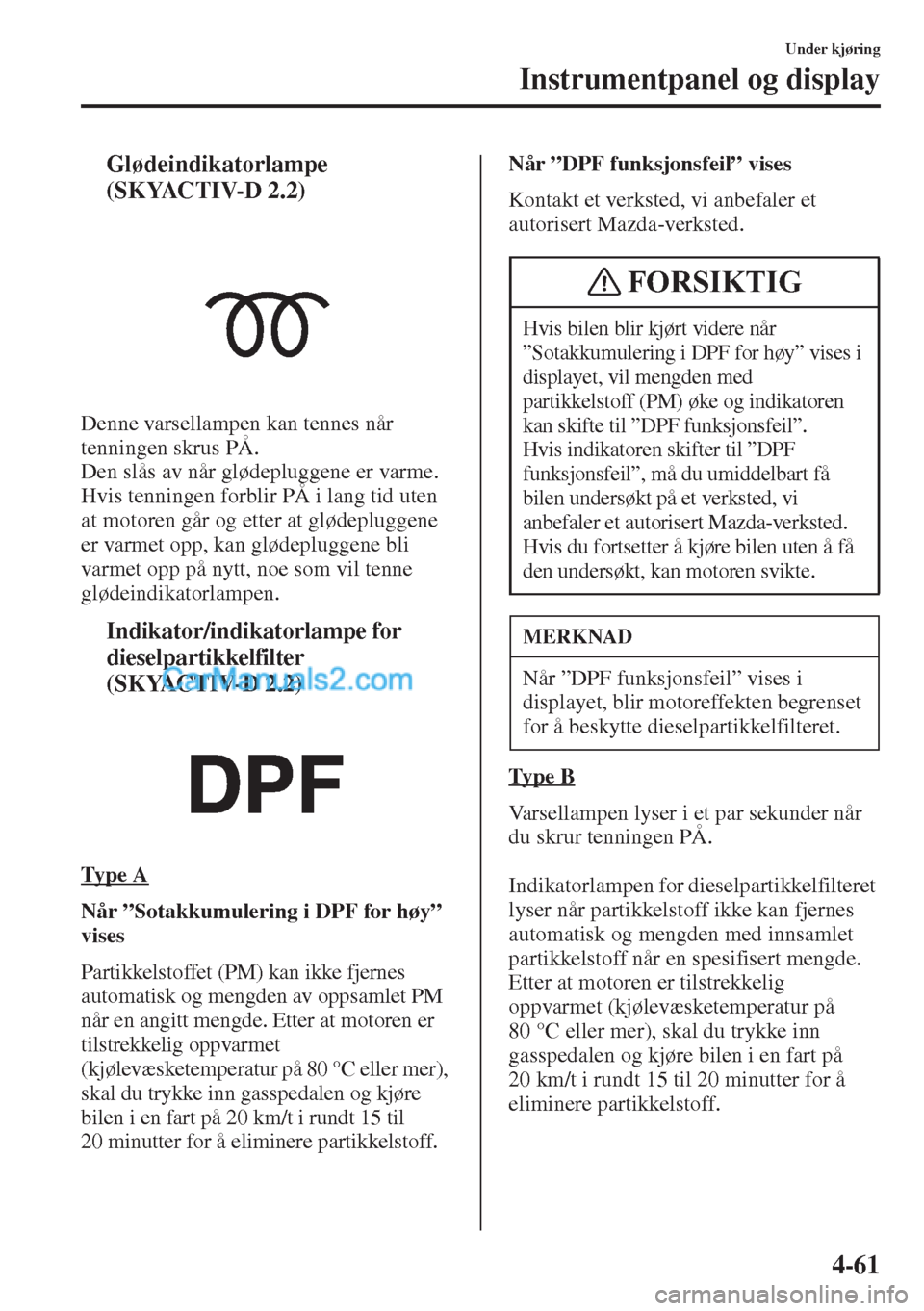

4-61
Under kjøring
Instrumentpanel og display
tGlødeindikatorlampe
(SKYACTIV-D 2.2)
Denne varsellampen kan tennes når
tenningen skrus PÅ.
Den slås av når glødepluggene er varme.
Hvis tenningen forblir PÅ i lang tid uten
at motoren går og etter at glødepluggene
er varmet opp, kan glødepluggene bli
varmet opp på nytt, noe som vil tenne
glødeindikatorlampen.
tIndikator/indikatorlampe for
dieselpartikkelfilter
(SKYACTIV-D 2.2)
Ty p e A
Når ”Sotakkumulering i DPF for høy”
vises
Partikkelstoffet (PM) kan ikke fjernes
automatisk og mengden av oppsamlet PM
når en angitt mengde. Etter at motoren er
tilstrekkelig oppvarmet
(kjølevæsketemperatur på 80 °C eller mer),
skal du trykke inn gasspedalen og kjøre
bilen i en fart på 20 km/t i rundt 15 til
20 minutter for å eliminere partikkelstoff.Når ”DPF funksjonsfeil” vises
Kontakt et verksted, vi anbefaler et
autorisert Mazda-verksted.
Ty p e B
Varsellampen lyser i et par sekunder når
du skrur tenningen PÅ.
Indikatorlampen for dieselpartikkelfilteret
lyser når partikkelstoff ikke kan fjernes
automatisk og mengden med innsamlet
partikkelstoff når en spesifisert mengde.
Etter at motoren er tilstrekkelig
oppvarmet (kjølevæsketemperatur på
80 °C eller mer), skal du trykke inn
gasspedalen og kjøre bilen i en fart på
20 km/t i rundt 15 til 20 minutter for å
eliminere partikkelstoff.
Hvis bilen blir kjørt videre når
”Sotakkumulering i DPF for høy” vises i
displayet, vil mengden med
partikkelstoff (PM) øke og indikatoren
kan skifte til ”DPF funksjonsfeil”.
Hvis indikatoren skifter til ”DPF
funksjonsfeil”, må du umiddelbart få
bilen undersøkt på et verksted, vi
anbefaler et autorisert Mazda-verksted.
Hvis du fortsetter å kjøre bilen uten å få
den undersøkt, kan motoren svikte.
MERKNAD
Når ”DPF funksjonsfeil” vises i
displayet, blir motoreffekten begrenset
for å beskytte dieselpartikkelfilteret.
FORSIKTIG

4-62
Under kjøring
Instrumentpanel og display
Hvis indikatorlampen for
dieselpartikkelfilteret blinker, må du
kontakte et verksted, vi anbefaler et
autorisert Mazda-verksted.
tSkiftenøkkel-varselindikator/
indikatorlampe
Ty p e A
Utfør vedlikehold i samsvar med
meldingen.Ty p e B
Denne indikatorlampen lyser i et par
sekunder når du skrur tenningen PÅ.
Når den lyser
Skiftenøkkel-indikatoren tennes når det
nærmer seg tid for å skifte motorolje.
Skift motorolje hvis lampen lyser.
Se Motorolje på side 6-26.
Når den blinker (SKYACTIV-D 2.2)
Sedimentutskilleren skiller ut vann fra
drivstoffet.
Hvis det samler seg vann i dette filteret,
vil varsellampen blinke.
Hvis dette skjer, må du ta kontakt med et
verksted, vi anbefaler et autorisert Mazda-
verksted, så snart som mulig.
tVarselindikator for lav
omgivelsestemperatur*
Tennes når utetemperaturen er lav.
Du må kjøre forsiktig, for veien kan
være isete. Hvis bilen kjøres kontinuerlig som
vanlig mens dieselpartikkelfilterets
indikatorlampe lyser, øker mengden
av partikkelstoff og det kan hende
indikatorlampen begynner å blinke.
Hvis dieselpartikkelfilterets
indikatorlampe begynner å blinke, må
du øyeblikkelig få bilen undersøkt av
et verksted, vi anbefaler et autorisert
Mazda-verksted. Hvis du fortsetter å
kjøre bilen uten å få den undersøkt, kan
motoren svikte.
MERKNAD
Dersom indikatorlampen for
dieselpartikkelfilteret begynner å
blinke, reduseres motorytelsen for å
beskytte dieselpartikkelfilteret.
FORSIKTIG
*Noen modeller.

4-63
Under kjøring
Instrumentpanel og display
tTCS/DSC-indikatorlampe
Denne indikatorlampen lyser i et par
sekunder når du skrur tenningen PÅ. Hvis
TCS- eller DSC-systemet er i bruk, vil
indikatorlampen blinke.
Hvis lampen fortsetter å lyse, kan TCS,
DSC eller bremseforsterkersystemet ha en
funksjonsfeil og ikke fungere som de skal.
Ta bilen til et verksted, vi anbefaler et
autorisert Mazda-verksted.
tTCS AV-indikatorlampe
Denne indikatorlampen lyser i et par
sekunder når du skrur tenningen PÅ.
Den lyser også når TCS AV-bryteren
trykkes og TCS slås av.
Les om TCS AV-bryteren på side 4-108.
Hvis lampen fortsetter å lyse når TCS
ikke er slått av, må du ta bilen til et
verksted, vi anbefaler et autorisert Mazda-
verksted. DSC-systemet kan ha en
funksjonsfeil.
tAV-indikatorlampe smart
bremsestøtte/smart bremsestøtte
ved bykjøring (SBS/SCBS)
(type A)*
Indikatorlampen lyser i et par sekunder når
du skrur tenningen PÅ.
Når det smarte bremsestøttesystemet/
smarte bremsestøttesystemet for
bykjøring (SBS/SCBS) slås av, tennes
AV-indikatorlampen for det
smarte bremsestøttesystemet/smarte
bremsestøttesystemet for bykjøring
(SBS/SCBS).
Se Persontilpasningsfunksjoner på side 9-12.
MERKNAD
•I tillegg til at indikatorlampen
blinker, vil det komme en lav
stampelyd fra motoren. Dette
indikerer at TCS virker som det
skal.
•På glatte overflater, som for
eksempel nysnø, vil det være
umulig å komme opp i høye turtall
med TCS slått på.
*Noen modeller.

4-64
Under kjøring
Instrumentpanel og display
tVarselindikator for det smarte
bremsestøttesystemet for
bykjøring (SCBS) (type A)*
Indikatoren vises i multiinformasjonsdis-
playet når SCBS-bremsing eller -bremse-
forsterker (SCBS-forsterker) er i bruk.
ti-ELOOP-indikator (type A)*
Hvis motoren startes etter at bilen ikke har
vært kjørt for en lang periode, kan
meldingen ”i-ELOOP charging” (...lader)
bli vist på displayet. La motoren gå på
tomgang og vent til meldingen blir borte.
tIndikatorlampe for lav
kjølevæsketemperatur (blå)
Lampen lyser kontinuerlig når
kjølevæsketemperaturen er lav og slås
av når motoren er varm.
Hvis indikatorlampen for lav
kjølevæsketemperatur fortsetter å lyse
etter at motoren har blitt tilstrekkelig
oppvarmet, kan det være en funksjonsfeil
i temperatursensoren. Be om råd fra et
verksted, vi anbefaler et autorisert
Mazda-verksted.
tGirstillingsindikator
Girspakstillingen vises når tenningen
skrus PÅ.
MERKNAD
Hvis bilen kjøres mens meldingen
vises, høres en pipetone. Hvis du
dreier rattet mens meldingen vises, vil
det føles tyngre enn normalt, men dette
indikerer ikke en feil. Stans bilen på et
trygt sted med motoren i gang, og ikke
prøv å dreie rattet. Styrefunksjonen vil
gå tilbake til normalt når meldingen
ikke lenger vises.
i-ELOOP
MERKNAD
(Noen modeller)
Hvis en av de følgende handlingene
utføres, vises girspakstillingen i
5 minutter selv om tenningsbryteren
står i en annen stilling enn PÅ.
•Tenningsbryteren er slått AV.
•Førerdøren åpnes.
*Noen modeller.

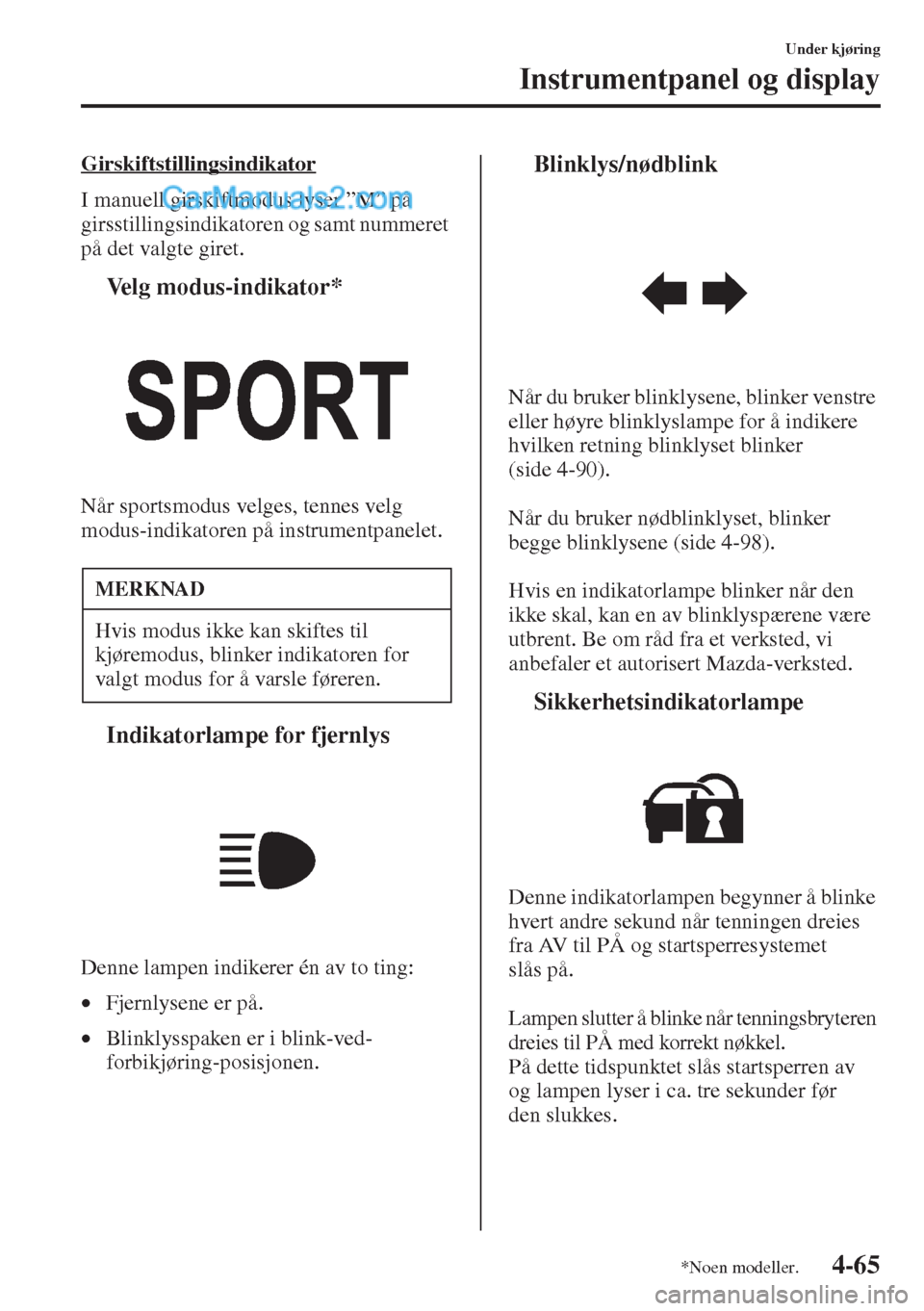

4-65
Under kjøring
Instrumentpanel og display
Girskiftstillingsindikator
I manuell girskiftmodus lyser ”M” på
girsstillingsindikatoren og samt nummeret
på det valgte giret.
tVelg modus-indikator*
Når sportsmodus velges, tennes velg
modus-indikatoren på instrumentpanelet.
tIndikatorlampe for fjernlys
Denne lampen indikerer én av to ting:
•Fjernlysene er på.
•Blinklysspaken er i blink-ved-
forbikjøring-posisjonen.
tBlinklys/nødblink
Når du bruker blinklysene, blinker venstre
eller høyre blinklyslampe for å indikere
hvilken retning blinklyset blinker
(side 4-90).
Når du bruker nødblinklyset, blinker
begge blinklysene (side 4-98).
Hvis en indikatorlampe blinker når den
ikke skal, kan en av blinklyspærene være
utbrent. Be om råd fra et verksted, vi
anbefaler et autorisert Mazda-verksted.
tSikkerhetsindikatorlampe
Denne indikatorlampen begynner å blinke
hvert andre sekund når tenningen dreies
fra AV til PÅ og startsperresystemet
slås på.
Lampen slutter å blinke når tenningsbryteren
dreies til PÅ med korrekt nøkkel.
På dette tidspunktet slås startsperren av
og lampen lyser i ca. tre sekunder før
den slukkes.
MERKNAD
Hvis modus ikke kan skiftes til
kjøremodus, blinker indikatoren for
valgt modus for å varsle føreren.
*Noen modeller.

4-66
Under kjøring
Instrumentpanel og display
Hvis motoren ikke starter med den
korrekte nøkkelen og indikatorlampen for
sikkerhetssystemet fortsetter å lyse eller
blinke, kan systemet ha en funksjonsfeil.
Ta kontakt med et autorisert Mazda-
verksted.
tVarsellampe (gul) /
indikatorlampe (grønn) for
Mazda Radar Cruise Control
(MRCC) (type A)*
Varsellampe (gul) for Mazda Radar
Cruise Control (MRCC)
Ly s er
Når tenningen skrus PÅ, tennes
varsellampen og slås deretter av etter et
par sekunder.
Varsellampen tennes hvis det er en
funksjonsfeil i systemet mens Mazda
Radar Cruise Control (MRCC)-systemet
er på. Få bilen undersøkt på et verksted, vi
anbefaler et autorisert Mazda-verksted.
Indikatorlampe (grønn) for Mazda
Radar Cruise Control (MRCC)
Ly s er
Lyser når hastigheten for Mazda Radar
Cruise Control (MRCC)-systemet er satt.
tCruise-hovedindikatorlampe (gul) /
Cruise Set-indikatorlampe
(grønn)*
Indikatorlampen har to farger.
Cruise-hovedindikatorlampe (gul)
Denne indikatorlampen lyser i et par
sekunder når du skrur tenningen PÅ.
Denne indikatorlampen lyser gult når
cruisekontrollsystemet er aktivert.
Cruise Set-indikatorlampe (grønn)
Indikatorlampen lyser grønt når en fast
hastighet er blitt innstilt.
*Noen modeller.
