2015 MAZDA MODEL 6 sensor

4-130
Under körning
i-ACTIVSENSE
i-ACTIVSENSE är en gemensam term som täcker ett antal system för säkerhet och
förarstöd och som använder den framåtriktade kameran (FSC) och radarsensorer.
Dessa system består av aktiv säkerhet och säkerhetssystem innan en kollision.
Dessa system är utvecklade för att underlätta för föraren att köra säkert genom att minska
belastningen på förarens uppmärksamhet och bidra till att undvika kollisioner eller minska
dess verkan. Emellertid, eftersom varje system har sina begränsningar, bör du alltid köra
med omtanke och inte helt förlita dig på systemen.
WAktiv säkerhetsteknik
Aktiv säkerhetsteknik ger stöd åt säker och trygg körning genom att hjälpa föraren att
upptäcka potentiella faror och undvika olyckor.
Hjälpsystem för att kontrollera förarens uppmärksamhet
Sikten när det är mörkt
Adaptiva strålkastare (AFS) ................................................................................sidan 4-133
System för automatisk avbländning (HBC) ........................................................ sidan 4-134
Adaptiva LED-stålkastare ................................................................................... sidan 4-137
Registrering framåt/bakåt
Varningssystem för filbyte (LDWS, Lane Departure Warning System) .............sidan 4-141
Övervakning av död vinkel (BSM, Blind Spot Monitoring)............................... sidan 4-147
Identifiering av avstånd mellan fordon
Avståndsidentifieringssystem (DRSS, Distance Recognition Support System) .... sidan 4-154
Registrering om föraren slöar till
Påkalla förarens uppmärksamhet ....................................................................... sidan 4-157
Registrering av hinder bakom bilen när man lämnar en parkeringsplats
Backvarnare för korsande trafik (RCTA, Rear Cross Traffic Alert) ................... sidan 4-160
Hjälpsystem för att kontrollera förarens uppmärksamhet
Avstånd mellan fordon
Mazda radar farthållare (MRCC, Mazda Radar Cruise Control) ........................sidan 4-165
Filbyte
Hjälpsystem för att hålla filen ............................................................................. sidan 4-175
Fartkontroll
Inställningsbar hastighetsbegränsning ................................................................ sidan 4-184
i-ACTIVSENSE*
*Vissa modeller.

4-131
Under körning
i-ACTIVSENSE
WSäkerhetsteknik innan kollision
Säkerhetstekniken innan kollision är utvecklad för att hjälpa föraren att undvika kollision
eller att reducera dess verkan i de situationer som en kollision är oundviklig.
Minskning av kollisionsskador vid låg hastighet
Körning framåt
Bromsassistans i tättrafik [framåt] (SCBS F, Smart City Brake Support) ..........sidan 4-189
Vid backning
Bromsassistans i tättrafik [backning] (SCBS R, Smart City Brake Support) .....sidan 4-195
Minskning av kollisionsskador vid medelhög/hög hastighet
Smart bromsassistans (SBS, Smart Brake Support) ............................................sidan 4-201
WKamera och sensorer
Kamera (FSC, Forward Sensing Camera)
Kameran (FSC) registrerar filindikeringar och andra fordons strålkastare, bakljus samt
gatubelysningar under körning nattetid. Följande system använder också den framåtriktade
kameran (FSC).
•System för automatisk avbländning (HBC)
•Varningssystem för filbyte (LDWS, Lane Departure Warning System)
•Adaptiva LED-stålkastare
•Påkalla förarens uppmärksamhet
•Hjälpsystem för att hålla filen
•Smart bromsassistans (SBS, Smart Brake Support)
Den framåtriktade kameran (FSC, Forward Sensing Camera) sitter monterad överst i
vindrutan nära backspegeln.
Se framåtriktad kamera (FSC) på sidan 4-204.
Radarsensor (fram)
Radarsensorn (fram) fungerar genom att registrera de radiovågor som sänds från
radarsensorn och som reflekteras av ett fordon framför bilen. Följande system använder
även radarsensorn (fram).
•Mazda radar farthållare (MRCC, Mazda Radar Cruise Control)
•Avståndsidentifieringssystem (DRSS, Distance Recognition Support System)
•Smart bromsassistans (SBS, Smart Brake Support)
Radarsensorn (fram) sitter monterad bakom kylargrillen.
Se radarsensor (fram) på sidan 4-207.

4-132
Under körning
i-ACTIVSENSE
Lasersensor (fram)
Lasersensorn (fram) sänder ut en nästan infraröd laserstråle och tar emot strålen som
reflekteras från framförvarande fordon för att använda den informationen för att räkna
ut avståndet. Följande system använder även lasersensorn (fram).
•Smart bromsassistans (SBS, Smart Brake Support)
•Bromsassistans i tättrafik [framåt] (SCBS F, Smart City Brake Support)
Lasersensorn (fram) sitter monterad överst i vindrutan nära backspegeln.
Se lasersensor (fram) på sidan 4-210.
Radarsensorer (bak)
Radarsensorerna (bak) fungerar genom att registrera radiovågor som sänds från
radarsensorn och som reflekteras av ett fordon eller ett hinder bakom bilen. Följande
system använder även radarsensorerna (bak).
•Övervakningssystem för död vinkel (BSM, Blind Spot Monitoring)
•Backvarnare för korsande trafik (RCTA, Rear Cross Traffic Alert)
Radarsensorerna (bak) sitter på insidan av den bakre stötfångaren, en på vänster och en
på höger sida.
Se radarsensorer (bak) på sidan 4-212.
Ultraljudssensorer (bak)
Ultraljudssensorerna (bak) fungerar genom att registrera de ultraljudsvågor som sänds från
ultraljudssensorerna och som reflekteras av ett hinder bakom bilen. Följande system
använder även ultraljudssensorerna (bak).
Bromsassistans i tättrafik [backning] (SCBS R, Smart City Brake Support)
Ultraljudssensorerna (bak) sitter monterade i den bakre stötfångaren.
Se ultraljudssensorer (bak) på sidan 4-214.

4-148
Under körning
i-ACTIVSENSE
OBS
•Systemet är bara utvecklat för att hjälpa dig att kontrollera om det finns
bakomvarande fordon innan du byter fil. På grund av olika begränsningar i detta
system är det inte alltid säkert att BSM-varningslampan tänds (och dess funktion
kan även vara fördröjd) trots att det finns ett fordon i en bredvidliggande fil.
Du som förare är alltid ansvarig för att kontrollera om det finns fordon bakom bilen.
• Tändningen är i läge ON.
• Knappen för övervakningssystem för död vinkel (BSM) är intryckt och
BSM OFF-indikeringen/indikeringslampan i instrumentgruppen är släckt.
• Hastigheten är högre än cirka 30 km/h.
•Övervakningssystemet för död vinkel (BSM) fungerar inte under följande situationer.
• Bilens hastighet sjunker under cirka 25 km/h även när BSM OFF-indikeringslampan
är släckt.
• Växelspaken (manuell växellåda)/växelväljaren (automatväxellåda) är i läge R
(backen är ilagd) och bilen rör sig bakåt.
•I följande fall tänds BSM OFF-indikeringslampan och systemet upphör att vara
aktivt. Om BSM OFF-indikeringslampan förblir tänd, låt bilen kontrolleras av
en kunnig reparatör så snart som möjligt. Vi rekommenderar en auktoriserad
Mazda-verkstad.
• Vissa problem med systemet inklusive varningslampan för övervakningssystem
för död vinkel (BSM) är registrerat.
• En stor avvikelse har uppstått på monteringsläget av radarsensorn (bak).
• Det sitter stora mängder snö eller is på den bakre stötfångaren i närheten av
radarsensorn (bak). Avlägsna snö, is eller smuts från stötfångaren.
• Långvarig körning på snötäckta vägar.
• Temperaturen i närheten av radarsensorerna (bak) blir extremt hög när bilen körs
längre perioder i uppförsbackar under varma sommardagar.
• Batterispänningen har sjunkit.

4-149
Under körning
i-ACTIVSENSE
OBS
•I följande fall kanske radarsensorerna (bak) inte kan registrera föremål eller så kan det
vara svårt att upptäcka dem.
• Ett fordon som befinner sig bakom dig inom registreringsområdet i en närliggande
fil, men som inte närmar sig. Övervakningssystem för död vinkel (BSM) fastställer
tillståndet baserat på radarregistreringsdata.
• Ett fordon som kör i nästan samma hastighet bredvid din bil under en längre period.
• Fordon som närmar sig från motsatt håll.
• Ett fordon i en närliggande fil håller på att köra om.
• Ett fordon i en närliggande fil på en väg som har ovanligt breda filer. Radarns
registreringsområde (bak) är inställt efter normal filbredd på motorvägar.
•I följande fall kan det hända att BSM OFF-varningslampa och varningspip inte
initieras eller kan bli fördröjda.
• Ett fordon byter fil från en ytterfil två filer ut till filen bredvid dig.
• Körning i branta sluttningar.
• Passerar toppen av en kulle eller bergspass.
• Vid snäva svängar (tvära kurvor, rondeller eller korsningar).
• Om det finns en höjdskillnad mellan filerna.
• Direkt efter det att knappen för övervakningssystemet för död vinkel (BSM) är
intryckt och systemet blir aktiverat.
•Om vägfilerna är ovanligt smala kan fordon i en ytterfil två filer ut registrerats.
Radarns registreringsområde (bak) är inställt efter normal filbredd på motorvägar.

4-151
Under körning
i-ACTIVSENSE
WVarningslampa/varningspip för övervakningssystem för död vinkel (BSM)
BSM-systemet eller RCTA-systemet varnar föraren för fordon i närliggande filer bakom
bilen med hjälp av BSM varningslampa och varningspip när systemet är aktiverat.
Varningslampor för övervakning för död vinkel (BSM)
Varningslamporna för övervakningssystem för död vinkel (BSM) sitter på vänster och
höger ytterbackspegel. Varningslampan tänds när systemet registrerar att ett fordon närmar
sig bakifrån i en bredvidliggande fil.
När tändningen ställs i läge ON tänds varningslampan för fel och släcks sedan efter
några sekunder.OBS
•Radarsensorerna för BSM-systemet kan vara föremål för lokala lagar gällande
radiovågor i det land där bilen körs. Sensorerna i detta system är godkända för
användning i U.S.A. (inklusive territorier), Kanada och Mexico. Om en bil utrustad
med ett BSM-system körs i annat land än i U.S.A., Canada eller Mexico, kan det vara
nödvändigt att stänga av systemet med BSM-knappen.
•Systemet växlar till backvarnare för korsande trafik (RCTA, Rear Cross Traffic Alert)
när växelspaken (manuell växellåda) eller växelväljaren (automatväxellåda) är i
läge R (backen är ilagd).
Se Backvarnare för korsande trafik (RCTA, Rear Cross Traffic Alert) på sidan 4-160.

4-154
Under körning
i-ACTIVSENSE
Avståndsidentifieringssystemet (DRSS)
mäter avståndet mellan din bil och ett fordon
framför med hjälp av en radarsensor (fram)
medan hastigheten är högre än 30 km/h, och
indikerar ett rekommenderat avstånd att
hålla mellan fordonen. Dessutom, om bilen
kommer för nära ett framförvarande fordon
kommer en indikering att blinka i
multiinformationsdisplayen eller active
driving display (med active driving display)
för att informera föraren att avståndet till
framförvarande fordon är för litet.
Avståndsidentifieringssyste
m
(DRSS, Distance
Recognition Support
System)*
Förlita dig inte helt på
avståndsidentifieringssystemet
(DRSS) och kör alltid med omtanke:
Avståndsidentifieringssystemet
(DRSS) ger rekommendationer för
säker körning och informerar föraren
om ett rekommenderat och säkert
avstånd att hålla till framförvarande
fordon. Möjligheten att registrera ett
framförvarande fordon är begränsat
beroende på typ av framförvarande
fordon, väder samt rådande
trafikförhållanden. Om av någon
anledning gas- och bromspedaler inte
används på rätt sätt kan det leda till en
olycka. Kontrollera alltid säkerheten i
det omgivande området och tryck ner
bromspedalen eller gaspedalen medan
du håller ett säkert avstånd till
framförvarande fordon eller
annalkande fordon.
VARNING
OBS
•Avståndsidentifieringssystemet
(DRSS) fungerar när alla villkor
nedan är uppfyllda:
• Tändningen är i läge ON.
• Avståndsidentifieringssystemet
(DRSS) är aktiverat.
• Växelväljaren är i annat läge än
backläget (R).
• Hastigheten är högre än 30 km/h.
•De föremål som aktiverar systemet
är 4-hjuliga fordon.
•Avståndsidentifieringssystemet
(DRSS) kan även aktiveras vid
närvaro av motorcyklar och cyklar.
•Avståndsidentifieringssystemet
(DRSS) kanske inte fungerar som
önskat under följande förhållanden:
• Det är fel på dynamisk
stabilitetskontroll (DSC).
• Bilen körs i en mycket långsam
hastighet.
•Systemet aktiveras inte av följande
objekt:
• Fordon som närmar sig från
motsatt håll.
• Fasta objekt (stillastående fordon,
fasta hinder framför bilen)
*Vissa modeller.

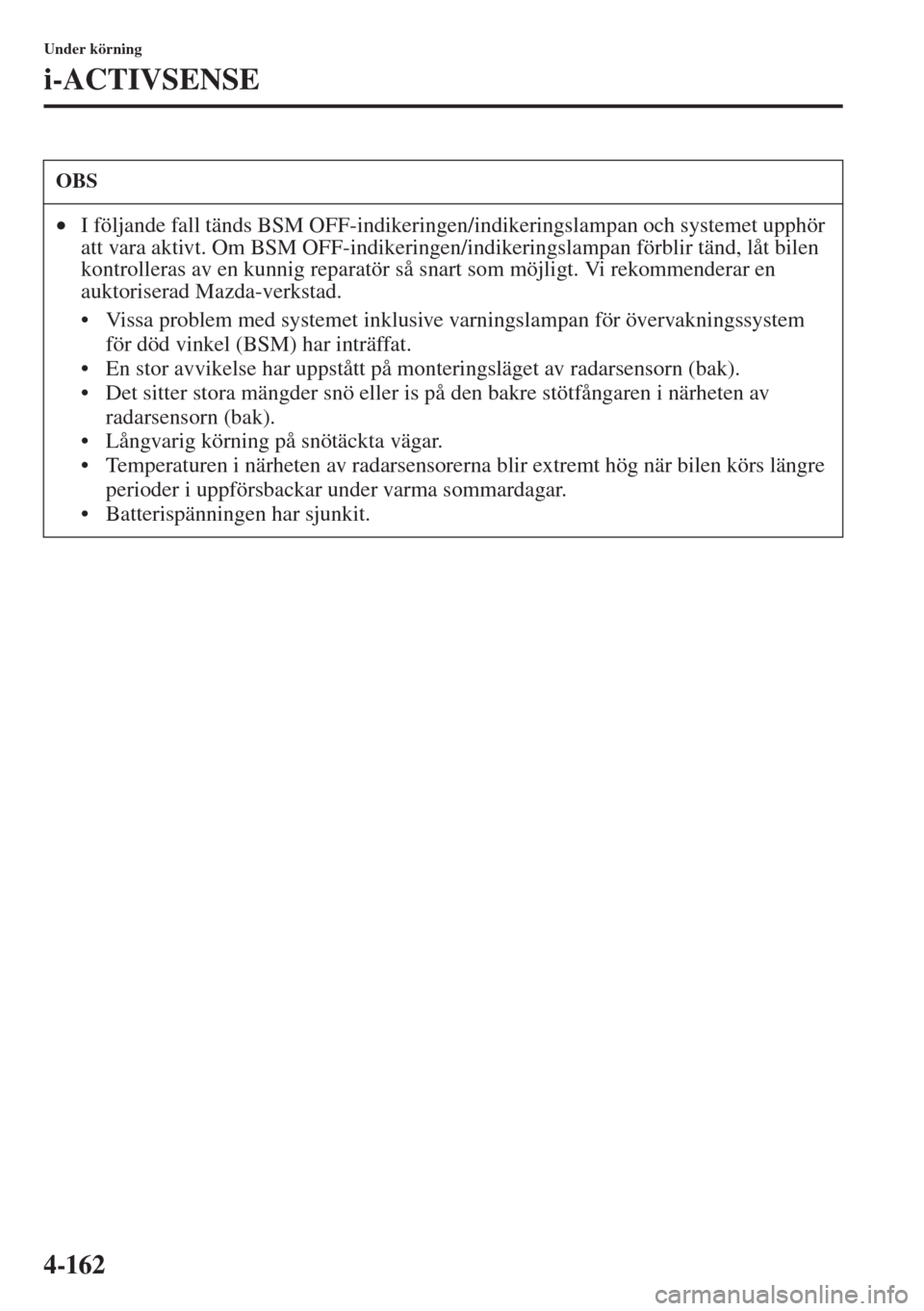

4-162
Under körning
i-ACTIVSENSE
OBS
•I följande fall tänds BSM OFF-indikeringen/indikeringslampan och systemet upphör
att vara aktivt. Om BSM OFF-indikeringen/indikeringslampan förblir tänd, låt bilen
kontrolleras av en kunnig reparatör så snart som möjligt. Vi rekommenderar en
auktoriserad Mazda-verkstad.
• Vissa problem med systemet inklusive varningslampan för övervakningssystem
för död vinkel (BSM) har inträffat.
• En stor avvikelse har uppstått på monteringsläget av radarsensorn (bak).
• Det sitter stora mängder snö eller is på den bakre stötfångaren i närheten av
radarsensorn (bak).
• Långvarig körning på snötäckta vägar.
• Temperaturen i närheten av radarsensorerna blir extremt hög när bilen körs längre
perioder i uppförsbackar under varma sommardagar.
• Batterispänningen har sjunkit.
