2015 MAZDA MODEL 6 sensor

4-212
Under körning
i-ACTIVSENSE
Bilen är utrustad med radarsensorer (bak). Följande system använder även
radarsensorerna (bak).
•Övervakning av död vinkel (BSM, Blind Spot Monitoring)
•Backvarnare för korsande trafik (RCTA, Rear Cross Traffic Alert)
Radarsensorerna (bak) fungerar genom att registrera radiovågor som sänds från radarsensorn
och som reflekteras av ett fordon eller ett hinder bakom bilen.
Radarsensorerna (bak) sitter på insidan av den bakre stötfångaren, en på vänster och en på
höger sida.
Håll alltid området runt radarsensorerna på den bakre stötfångaren rent, så att
radarsensorerna (bak) kan fungera korrekt. Placera inga klisterlappar.
Se Utvändig vård på sidan 6-69.
Radarsensorer (bak)*
Om den bakre stötfångaren får en allvarlig stöt kanske systemet inte längre fungerar
normalt. Stoppa systemet omedelbart och låt bilen undersökas hos en auktoriserad
Mazda-verkstad.
Radarsensorer (bak) Radarsensorer (bak) Sedan Kombi
FÖRSIKTIGT
*Vissa modeller.

4-213
Under körning
i-ACTIVSENSE
OBS
•Avkänningsmöjligheten med lasersensorn (bak) är begränsad. I följande fall kan
avkänningsmöjligheten sänkas och systemet fungerar då inte normalt.
• Den bakre stötfångaren har deformerats i närheten av en radarsensor (bak).
• Snö, is eller lera har fastnat på den bakre stötfångaren i närheten av en radarsensor.
• Under sämre väderförhållanden som regn, snöfall och dimma.
•I följande fall kanske radarsensorerna (bak) inte kan registrera föremål eller så kan
det vara svårt att upptäcka dem.
• Stillastående föremål på en väg eller en vägren t.ex. små, tvåhjuliga fordon, cyklar,
fotgängare, djur och kundvagnar.
• Former på fordon som inte återspeglar radarvågor bra som tomma släpvagnar med
låg fordonshöjd och sportbilar.
•Bilar levereras med radarsensorerna (bak) injusterade för varje bil som är lastad så
att radarsensorerna (bak) registrerar annalkande fordon på rätt sätt. Om inriktningen
på radarsensorerna (bak) av någon anledning avviker låt bilen undersökas hos en
auktoriserad Mazda-verkstad.
•Kontakta en auktoriserad Mazda-återförsäljare vid reparation eller byte av
radarsensorer (bak) samt vid reparation, byte eller lackering av den bakre
stötfångaren i närheten av radarsensorerna.
•Stäng av systemet om du har ett släp tillkopplat eller har cyklar upphängda bakom
bilen. I annat fall kan radarns radiovågor hindras vilket får till följd att systemet inte
fungerar som det ska.
•Radarsensorerna kan vara föremål för lokala lagar gällande radiovågor i det land
där bilen körs. Om bilen körs utomlands kan ett godkännande från det land där bilen
normalt körs i vara nödvändig.

4-214
Under körning
i-ACTIVSENSE
Ultraljudssensorerna (bak) fungerar genom att registrera de ultraljudsvågor som sänds från
ultraljudssensorerna och som reflekteras av ett hinder bakom bilen.
Ultraljudssensorerna (bak) sitter monterade i den bakre stötfångaren.
Ultraljudssensor (bak)*
Sedan Kombi
Ultraljudssensor (bak) Ultraljudssensor (bak)
*Vissa modeller.

4-227
Under körning
Backkamerans display
WDisplayens visningsomfång
Bilderna på displayen kan skilja sig från de verkliga förhållandena.
(Visning på skärm)
(Verklig vy)
Vissa modeller Föremål Stötfångare Dekor
Indikering för upptäckt
hinder i parkeringssensor-
systemet (Visningstyp med
hjälplinjer för bilens
förväntade väg)
Kontrollera att omgivningen är säker

4-242
Under körning
Parkeringssensorsystem
Parkeringssensorsystemet använder ultraljudssensorer för att känna av hinder runt bilen
vid parkering i garage, eller vid parallellparkering när bilen körs i ca 10 km/h eller
långsammare. Systemet har en hjälpenhet som med en pipsignal och en indikering för
upptäckt hinder* meddelar föraren om den ungefärliga sträckan mellan fordonet och
närmaste hinder.
Parkeringssensorsystem*
Förlita dig inte helt på parkeringssensorsystemet och gör alltid säkerhetskontroller
runtom ditt fordon under körning.
Systemet kan assistera föraren i att manövrera fordonet framåt och bakåt under
parkering. Sensorerna har ett begränsat avkänningsområde – om du kör fordonet och
bara förlitar dig på sensorerna kan olyckor inträffa. Gör alltid säkerhetskontroller av
området runtom fordonet när du kör.
Främre sensor
Främre hörnsensorBakre sensor
Bakre hörnsensor
Främre sensor
Främre hörnsensorBakre sensor
Bakre hörnsensor
Sedan
Kombi
VARNING
*Vissa modeller.

4-243
Under körning
Parkeringssensorsystem
OBS
•Installera inga tillbehör som ligger inom sensorernas avkänningsområden.
Detta kan påverka systemfunktionen.
•Beroende på typ av hinder samt omgivningsförhållanden kan en sensors
avkänningsområde förminskas. Övriga sensorer kan också misslyckas med att
känna av hinder.
•Systemet kanske inte fungerar normalt under följande förhållanden:
• Lera, is eller snö fastnar på sensorytan (återgår till normal funktion när detta tas bort).
• Sensorytan är frusen (återvänder till normal drift när isen töat).
• En hand hålls framför sensorn.
• Sensorn har utsatts för en kraftig stöt.
• Fordonet lutar kraftigt.
• Vid extremt hett eller kallt väder.
• Fordonet körs på ojämnt underlag, lutningar, grusväg eller grästäckta ytor.
• Något annat genererar ultraljud i närheten av bilen, t.ex. signalhornet på ett annat
fordon, motorljudet från en motorcykel, luftmotståndsljud från ett stort fordon
eller sensorer på något annat fordon.
• Fordonet körs i kraftigt regn eller på vägar med stora vattenpölar som orsakar stänk.
• Kommersiellt tillgängliga kapellstänger eller antenner för radiosändare
installerade på fordonet.
• Fordonet kör i riktning mot en hög eller fyrkantig trottoarkant.
• Ett hinder är för nära sensorn.
•Hinder under stötfångaren kanske inte avkänns. Hinder som är lägre än stötfångaren,
eller tunna hinder som kanske avkänts tidigare, men som inte längre avkänns när
fordonet närmar sig hindret.
•Följande typer av hinder kanske inte avkänns:
• Tunna föremål som t.ex. rep eller vajrar
• Material som absorberar ljudvågor lätt, t.ex. bomull eller snö
• Vinkelformade föremål
• Mycket höga föremål samt föremål som är breda överst
• Små, korta föremål
•Låt alltid systemet kontrolleras av en expertreparatör. Vi rekommenderar en
auktoriserad Mazdaverkstad om stötfångarna gått emot någonting (även mindre
sammanstötningar). Om sensorerna riktats fel kan de inte känna av hinder.
•Systemet kan ha ett fel om pipsignalen inte fungerar och om indikeringslampan inte
tänds när parkeringssensorerna är påslagna. Anlita en kunnig reparatör.
Vi rekommenderar en auktoriserad Mazda-verkstad.

4-244
Under körning
Parkeringssensorsystem
WSensorns avkänningsområde
Sensorerna känner av hinder inom följande område.
OBS
•Det kan finnas fel i systemet om du kan höra pipsignalen samtidigt som
indikeringslampan blinkar. Anlita en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
•Ljudsignalen som indikerar systemfel kanske inte hörs om omgivningstemperaturen
är extremt kall, eller om det finns lera, is eller snö på sensorytan. Ta bort allt
främmande material från sensorytan.
•Vid montering av dragkrok ska du anlita en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
Avkänningsområde framåt
Avkänningsområde för främre hörnAvkänningsområde bakåt Avkänningsområde för bakre hörnBEnhet: cm
A
D
CA: Cirka 50
B: Cirka 50
C: Cirka 100
D: Cirka 150

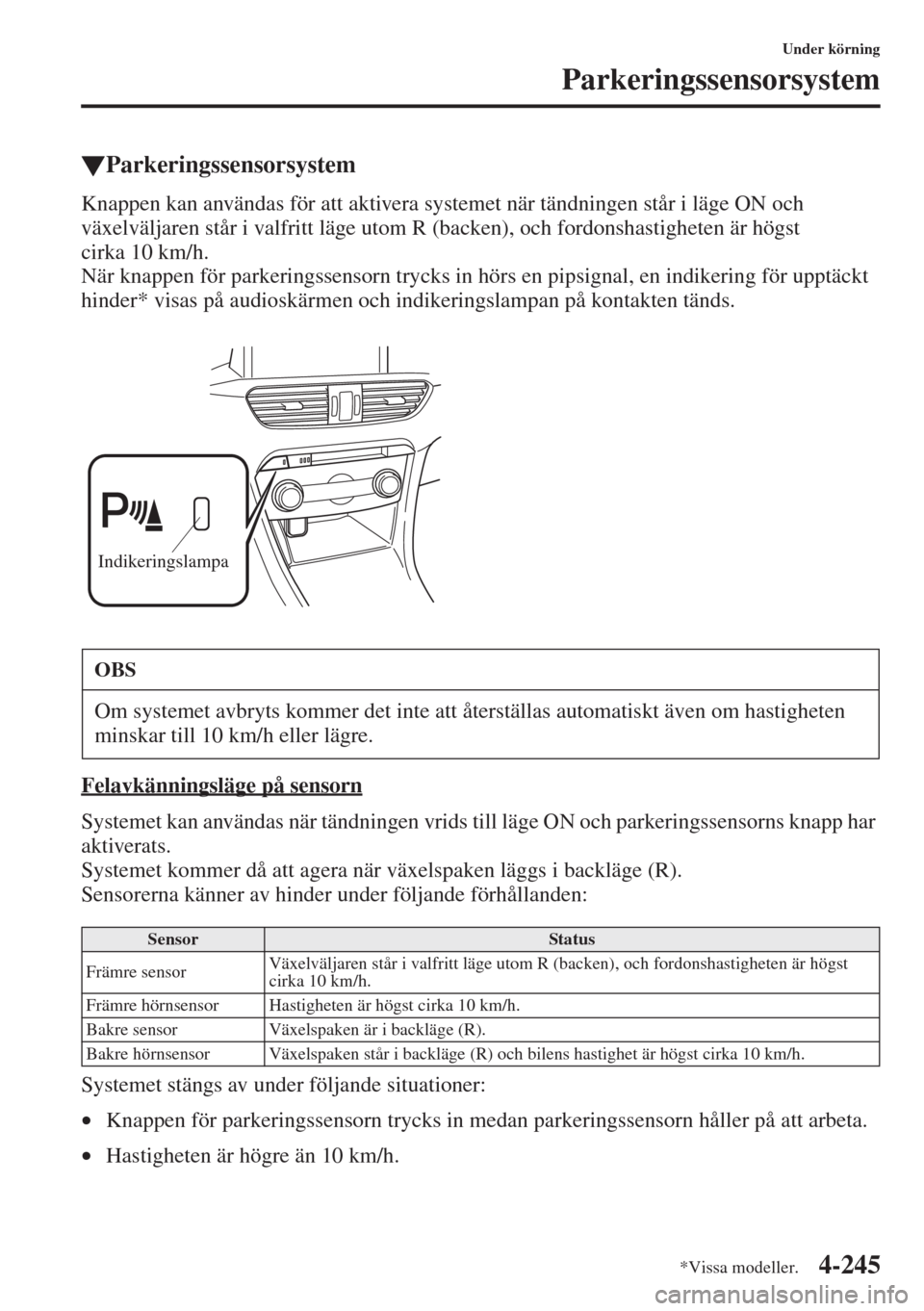

4-245
Under körning
Parkeringssensorsystem
WParkeringssensorsystem
Knappen kan användas för att aktivera systemet när tändningen står i läge ON och
växelväljaren står i valfritt läge utom R (backen), och fordonshastigheten är högst
cirka 10 km/h.
När knappen för parkeringssensorn trycks in hörs en pipsignal, en indikering för upptäckt
hinder* visas på audioskärmen och indikeringslampan på kontakten tänds.
Felavkänningsläge på sensorn
Systemet kan användas när tändningen vrids till läge ON och parkeringssensorns knapp har
aktiverats.
Systemet kommer då att agera när växelspaken läggs i backläge (R).
Sensorerna känner av hinder under följande förhållanden:
Systemet stängs av under följande situationer:
•Knappen för parkeringssensorn trycks in medan parkeringssensorn håller på att arbeta.
•Hastigheten är högre än 10 km/h.
OBS
Om systemet avbryts kommer det inte att återställas automatiskt även om hastigheten
minskar till 10 km/h eller lägre.
SensorSta tus
Främre sensorVäxelväljaren står i valfritt läge utom R (backen), och fordonshastigheten är högst
cirka 10 km/h.
Främre hörnsensor Hastigheten är högst cirka 10 km/h.
Bakre sensor Växelspaken är i backläge (R).
Bakre hörnsensor Växelspaken står i backläge (R) och bilens hastighet är högst cirka 10 km/h.
Indikeringslampa
*Vissa modeller.
