2015 MAZDA MODEL 6 sensor

4-1
4Under körning
Information rörande säker körning och stopp.
Starta och stänga av motorn .....................4-2
Tändningslås .......................................... 4-2
Starta motorn ......................................... 4-3
Stänga av motorn .................................4-10
i-stop .................................................... 4-12
Instrumentgrupp och visning .................. 4-21
Mätare och instrument ......................... 4-21
Active Driving Display (ADD)* .......... 4-33
Varnings- och indikeringslampor ......... 4-36
Växellåda ................................................... 4-72
Manuell växellåda – funktion .............. 4-72
Automatväxellåda – reglage ................ 4-75
Reglage och kontroller ............................. 4-86
Reglage för belysning ..........................4-86
Främre dimljus* ................................... 4-92
Bakre dimljus* .....................................4-94
Signaler för att svänga och byta fil ...... 4-96
Vindrutetorkare och -spolare ...............4-97
Bakrutetorkare och -spolare* .............4-101
Strålkastarspolare* ............................. 4-101
Bakrutans avimmare .......................... 4-102
Signalhorn ..........................................4-103
Varningsblinkers ................................ 4-104
Broms ...................................................... 4-105
Bromssystem ...................................... 4-105
Nödstoppssignalsystem ...................... 4-110
Hjälp vid start i backe
(HLA, Hill Launch Assist) ................ 4-110
ABS/TCS/DSC ........................................ 4-112
Låsningsfritt bromssystem (ABS) ..... 4-112
Antispinnsystem (TCS) ..................... 4-113
Dynamisk stabilitetskontroll
(DSC - Dynamic Stability Control) ... 4-114
i-ELOOP* ............................................... 4-116Bränsleekonomiövervakare ...................4-119
Val av körläge ........................................ 4-125
Val av körläge (Automatväxellåda)* ... 4-125
4WD ........................................................ 4-127
Servostyrning ......................................... 4-129
i-ACTIVSENSE* ................................... 4-130
Adaptiva strålkastare (AFS)* ............ 4-133
System för automatisk
avbländning (HBC)* ......................... 4-134
Adaptiva LED-stålkastare* ............... 4-137
Varningssystem för filbyte (LDWS,
Lane Departure Warning System)* ... 4-141
Övervakningssystem för död vinkel
(BSM, Blind Spot Monitoring)* ....... 4-147
Avståndsidentifieringssystem
(DRSS, Distance Recognition
Support System)* .............................. 4-154
Påkalla förarens uppmärksamhet* .... 4-157
Backvarnare för korsande trafik
(RCTA, Rear Cross Traffic Alert)* ... 4-160
Mazda radar farthållare (MRCC)* .... 4-165
Hjälpsystemet för att hålla filen* ...... 4-175
Inställningsbar
hastighetsbegränsning* ..................... 4-184
Bromsassistans i tättrafik
[framåt] (SCBS F, Smart City
Brake Support)* ................................ 4-189
Bromsassistans i tättrafik
[backning] (SCBS R, Smart City
Brake Support)* ................................ 4-195
Smart bromsassistans
(SBS, Smart Brake Support)* ........... 4-201
Framåtriktad kamera
(FSC, Forward Sensing Camera)* .... 4-204
Radarsensor (fram)* .......................... 4-207
Lasersensor (fram)* .......................... 4-210
Radarsensorer (bak
)* ........................ 4-212
Ultraljudssensor (bak)* ..................... 4-214
Farthållare* ........................................... 4-215
Däcktrycksövervakning (TPMS)* ....... 4-220
Dieselpartikelfilter ................................. 4-224
Backkamerans display* ........................ 4-225
Parkeringssensorsystem* ...................... 4-242
*Vissa modeller.

4-33
Under körning
Instrumentgrupp och visning
Active Driving Display (ADD)*
Justera ljusstyrkan och positionen samtidigt som du är uppmärksam på en säker körning:
Om du inte är tillräckligt uppmärksam på körningen kan det leda till en oväntad olycka.
•Försök inte att justera vinkeln eller öppna/stänga Active Driving-displayen med
handen. Fingeravtryck på displayen kan göra det svårt att se och för hård handkraft
kan skada utrustningen.
•Placera inte några föremål i närheten av Active Driving Display (ADD). Det kan göra
att Active Driving Display (ADD) inte fungerar korrekt och om dess rörelse hindras
kan skador uppkomma.
•Placera inte några drycker i närheten av Active Driving Display (ADD). Om vatten
eller andra vätskor stänker på Active Driving Display (ADD) kan skador uppstå.
•Placera inte några föremål ovanpå Active Driving Display (ADD) och sätt inte på
några klistermärken eftersom de kan ge upphov till störning.
•En sensor är integrerad för att styra displayens ljusstyrka. Om den optiska sensorn
täcks över kommer displayens ljusstyrka att minska vilket gör det svårt att se på den.
•Rikta inte något starkt ljus mot den optiska sensorn. Det finns risk att den då tar skada.
Kombinerare
Optisk mottagareSpegel
VARNING
FÖRSIKTIGT
*Vissa modeller.

4-70
Under körning
Instrumentgrupp och visning
WIndikering/indikeringslampa
för avstängt övervakningssystem
för död vinkel (BSM)
Ty p A
Indikeringen för avstängd övervakning för
död vinkel (BSM) tänds när knappen för
övervakning för död vinkel (BSM) trycks
in för att stänga av systemen för
övervakning för död vinkel (BSM) och
backvarnare för korsande trafik (RCTA).
Om indikeringen fortsätter att visas trots
att knappen för övervakning för död
vinkel (BSM) har tryckts in, innebär det
att det är något fel i systemet. Låt en
kunnig reparatör kontrollera bilen.
Vi rekommenderar en auktoriserad
Mazda-verkstad.
Ty p B
Indikeringslampan tänds i några sekunder
efter att tändningen ställts i läge ON.
Indikeringslampan för avstängd övervakning
för död vinkel (BSM) tänds när knappen för
övervakning för död vinkel (BSM) trycks in
för att stänga av systemen för övervakning
för död vinkel (BSM) och backvarnare för
korsande trafik (RCTA).
Ett problem i systemet kan indikeras
under följande förhållanden. Låt en
kunnig reparatör kontrollera bilen.
Vi rekommenderar en auktoriserad
Mazda-verkstad.
•Lampan tänds inte när tändningen
sätts på.•Den förblir tänd även om
övervakningssystemet för död vinkel
(BSM) har stängts av med knappen.
•Den tänds medan bilen körs.
WIndikeringslampa för
strålkastare på
Indikeringslampan tänds när de yttre
lamporna och instrumentpanelens
belysning är på.
Lampan blinkar om det är fel på
strålkastarsystemet. Anlita en kunnig
reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
OBS
Om bilen körs på en väg med lite trafik
och med få fordon som radarsensorerna
kan registrera kan systemet gå in i vila
(indikatorn/indikeringslampan för
övervakning för död vinkel (BSM)
i instrumentgruppen tänds).
Detta innebär inget fel.
*Vissa modeller.

4-87
Under körning
Reglage och kontroller
Med ljusautomatik
×: På
—: Av
*1 Inställningar för strålkastare och andra lampor ändras automatiskt beroende på de yttre ljusförhållandena, som
avläses av en sensor.
*2 Den tänds medan bilen körs.
*3 Medan strålkastarna är tända kommer de att förbli tända även om tändningen ställs i annat läge än ON.
Om förardörren öppnas eller 30 sek. har förflutit med strålkastarna tända, kommer de att stängas av.
*4 När tändningen står i ett annat läge än ON kommer strålkastarna inte att tändas även om ljusomkopplaren
ställs för att tända dem.
*5 Om förardörren öppnas eller 30 sek. har förflutit med strålkastarna tända, kommer de att stängas av.
Omkopplarläge
Tändningslåsets lägePÅACC
eller
OFFPÅACC
eller
OFFPÅACC
eller
OFFPÅACC
eller
OFF
Strålkastare — —
Auto
*1——— × ×
Va r s e l l j u s * ×*2—
Auto*1—————
Bakljus
Positionsljus
Lampa för registreringsskylt
Instrumentpanelsbelysning——
Auto
*1×*3/—*4×××
×*5
AV
*Vissa modeller.

4-88
Under körning
Reglage och kontroller
Automatisk strålkastarkontroll
När strålkastaromkopplaren står i läge och tändningen är i läge ON känner
ljussensorn av omgivande ljus och mörker, och strålkastare, andra ytterlampor och
instrumentpanelens belysning tänds och släcks automatiskt (se tabellen ovan).
•Skugga inte ljusgivaren genom att fästa dekaler/etiketter på vindrutan. Om du gör det
kommer ljusgivaren inte att fungera korrekt.
•Ljusgivaren fungerar också som en regnsensor för de automatiska torkarna. Håll
händer och skrapor på avstånd från vindrutan är torkarreglaget står i läge och
tändningslåset är i läge ON, eftersom fingrar kan komma i kläm och torkarbladen
skadas när vindrutetorkarna aktiveras automatiskt. Om du ska rengöra vindrutan, se
till att torkarna är helt avstängda – detta är särskilt viktigt vid rensning av is och snö –
när det är särskilt frestande att låta motorn vara igång.
FÖRSIKTIGT

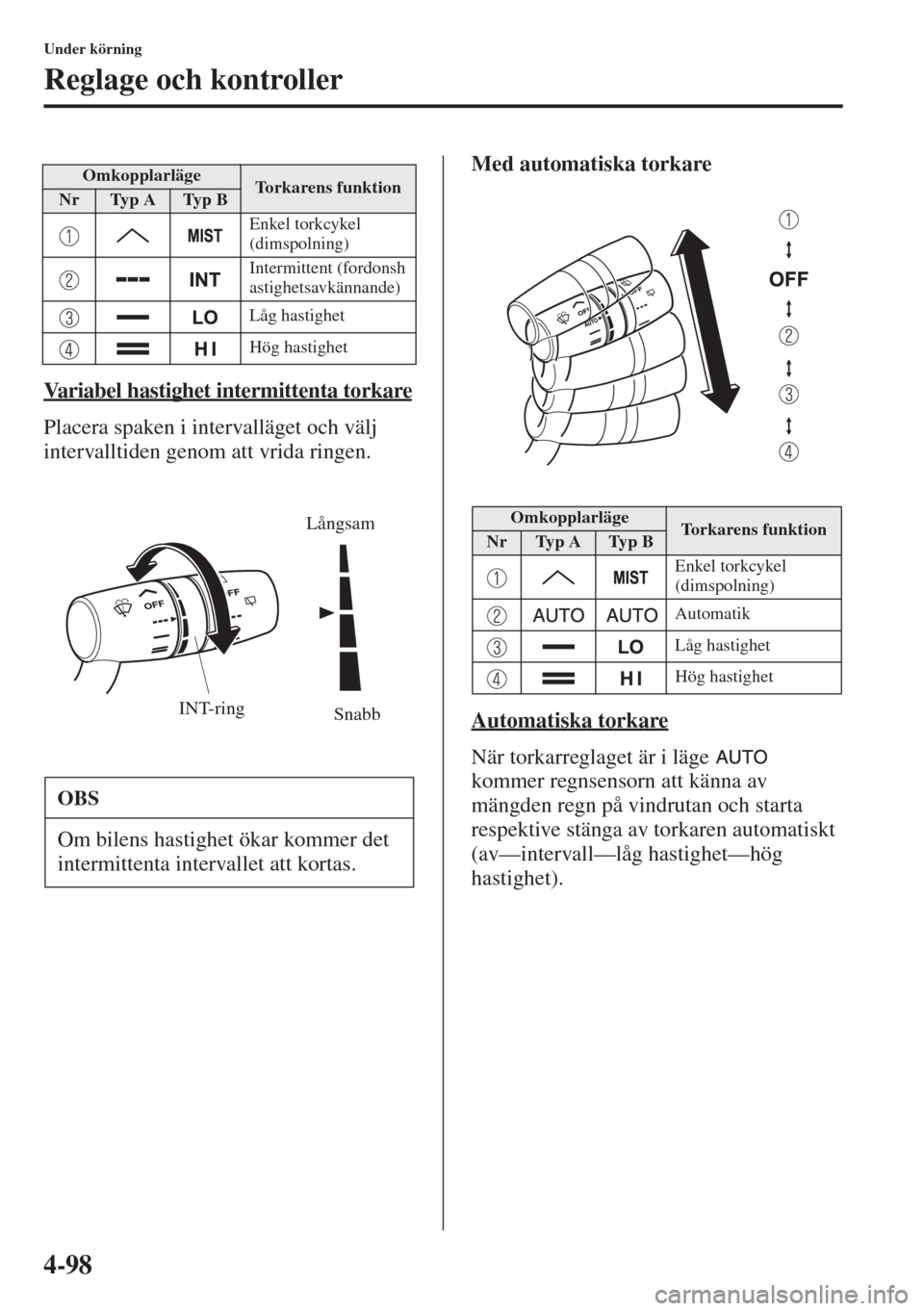

4-98
Under körning
Reglage och kontroller
Variabel hastighet intermittenta torkare
Placera spaken i intervalläget och välj
intervalltiden genom att vrida ringen.Med automatiska torkare
Automatiska torkare
När torkarreglaget är i läge
kommer regnsensorn att känna av
mängden regn på vindrutan och starta
respektive stänga av torkaren automatiskt
(av—intervall—låg hastighet—hög
hastighet).
OmkopplarlägeTorkarens funktionNrTy p ATy p B
Enkel torkcykel
(dimspolning)
Intermittent (fordonsh
astighetsavkännande)
Låg hastighet
Hög hastighet
OBS
Om bilens hastighet ökar kommer det
intermittenta intervallet att kortas.
INT-ringSnabb
LångsamOmkopplarlägeTorkarens funktionNrTy p ATy p B
Enkel torkcykel
(dimspolning)
Automatik
Låg hastighet
Hög hastighet

4-99
Under körning
Reglage och kontroller
Regnsensorns känslighet kan ställas
in genom att vrida omkopplaren på
torkarreglaget.
Från mittläget (normal), vrider du
omkopplaren nedåt för högre känslighet
(snabbare respons) och uppåt för lägre
känslighet (långsammare respons).
•Skugga inte regnsensorn genom att
fästa dekaler/etiketter på vindrutan.
Regnsensorn kommer då inte att
fungera korrekt.
Högre känslighet
Mindre känslighetOmkopplare
Mitt-
position
FÖRSIKTIGT
•När torkarreglaget är i läge AUTO
och tändningen är påslagen kan
torkarna röra sig automatiskt i
följande fall:
• Om vindrutan ovanför
regnsensorn berörs eller torkas
av med en duk.
• Om en hand eller något föremål
slår emot vindrutan från bilens
utsida eller insida.
Håll händer och skrapor på avstånd
från vindrutan är torkarreglaget står
i läge AUTO och tändningen är på,
eftersom fingrar kan komma i
kläm och torkarbladen skadas när
vindrutetorkarna aktiveras
automatiskt.
Om du ska rengöra vindrutan, se till
att torkarna är helt avstängda – detta
är särskilt viktigt vid rensning av is
och snö – när det är särskilt frestande
att låta motorn vara igång.
OBS
•Om spaken för den automatiska
torkarfunktionen förs från till
under körning aktiveras
vindrutetorkarna en gång, varefter de
arbetar beroende på regnmängden.
•Den automatiska torkarfunktionen
kanske inte fungerar när
regnsensortemperaturen är cirka
–10 °C eller lägre, eller cirka 85 °C
eller högre.
FÖRSIKTIGT
AV

4-100
Under körning
Reglage och kontroller
WVindrutespolare
Dra torkarspaken mot dig och håll kvar
för att spruta spolarvätska.
Om vindrutespolaren inte fungerar ska
spolarvätskenivån kontrolleras (sidan 6-31).
Om nivån är normal, rådfråga en kunnig
reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
OBS
•Om vindrutan är behandlad med
vattenavstötande medel kanske
regnsensorn inte kan känna av
mängden regn, och det automatiska
torkarsystemet kanske inte fungerar
korrekt.
•Om smuts eller andra ämnen
(t.ex. is eller ämnen som innehåller
saltvatten) fastnar vid vindrutan
ovanför regnsensorn, eller om
vindrutan isat igen kan torkarna
börja gå automatiskt. Men om
torkarna inte kan få bort den här
isen och smutsen kommer
torkarautomatiken att stoppa
rörelsen. Ställ i så fall torkarreglaget
till läget för låg eller hög hastighet
(manuell manövrering) eller ta
bort isen, smutsen eller det som
ansamlats för hand för att
återställa-torkarautomatiken.
•Om det automatiska torkarreglaget
lämnas i -läget, kan torkarna
fungera automatiskt på grund av
starka ljuskällor, elektromagnetiska
vågor eller infrarött ljus eftersom
regnsensorn använder en optisk
sensor. Vi rekommenderar att det
automatiska torkarreglaget lämnas
i -läget utom när bilen körs i
regnväder.
•Den automatiska torkarfunktionen
kan stängas av.
Se Personliga inställningar på
sidan9-14.
AV
OBS
Om vindrutespolaren används när
vindrutetorkarna står still kommer
de att starta och slå några slag.
Spolare AV
