313
1. MONITEUR D’ASSISTANCE AU STATIONNEMENT DE LEXUS
SYSTÈME DE SURVEILLANCE PÉRIPHÉRIQUE
IS_Navi_EK
6
LORSQUE LE SOL DERRIÈRE
LE VÉHICULE DESCEND
BRUSQUEMENT
Les lignes de guidage de distance
apparaissent plus éloignées du véhicule
que la distance réelle. Pour cette raison,
les objets apparaissent plus proches
qu’ils ne le sont réellement. De la même
manière, il existe une marge d’erreur
entre les lignes de guidage et la
distance/trajectoire réelle sur la route.LORSQU’UNE PARTIE DU
VÉHICULE S’AFFAISSE
Lorsqu’une partie du véhicule s’affaisse
en raison du nombre de passagers ou de
la répartition de la charge, il existe une
marge d’erreur entre les lignes de
guidage sur l’écran et la distance/
trajectoire réelle sur la route.
Marge d’erreur

314
1. MONITEUR D’ASSISTANCE AU STATIONNEMENT DE LEXUS
IS_Navi_EKX
Lignes de trajectoire estimée
À L’APPROCHE D’OBJETS
TRIDIMENSIONNELS
Les lignes de trajectoire estimée visent
des objets plats (tels que la route). La
position des objets tridimensionnels (tels
que des véhicules) ne peut pas être
déterminée à l’aide des lignes de
trajectoire estimée et des lignes de
guidage de distance. Lorsque vous
approchez d’un objet tridimensionnel
qui se prolonge vers l’extérieur (tel que
la plateforme d’un camion), veillez à
prendre en compte les points suivants.
LIGNES DE TRAJECTOIRE
ESTIMÉE
Vérifiez visuellement les environs et la
zone derrière le véhicule. Dans
l’exemple illustré ci-après, le camion
semble se trouver à l’extérieur des
lignes de trajectoire estimée et le
véhicule ne semble pas heurter le
camion. Toutefois, l’arrière du camion
risque de déborder sur les lignes de
trajectoire estimée. En réalité, si vous
reculez comme indiqué par les lignes de
trajectoire estimée, le véhicule risque de
heurter le camion.

315
1. MONITEUR D’ASSISTANCE AU STATIONNEMENT DE LEXUS
SYSTÈME DE SURVEILLANCE PÉRIPHÉRIQUE
IS_Navi_EK
6
LIGNES DE GUIDAGE DE
DISTANCE
Vérifiez visuellement les environs et la
zone derrière le véhicule. Sur l’écran, un
camion semble être stationné au point B.
Toutefois, si vous reculez en réalité
jusqu’au point A, vous risquez de
heurter le camion. Sur l’écran, A semble
plus proche et C est plus éloigné.
Toutefois, en réalité, la distance jusqu’à
A et C est identique, et B est plus
éloigné que A et C.
Positions de A, B et C
C
A B
C
AB

316
1. MONITEUR D’ASSISTANCE AU STATIONNEMENT DE LEXUS
IS_Navi_EK
6. CE QUE VOUS DEVEZ SAVOIR
Si vous remarquez l’un des symptômes suivants, reportez-vous à la cause possible et à
la solution, et vérifiez à nouveau.
Si la solution ne permet pas d’éliminer le symptôme, faites inspecter votre véhicule
auprès d’un concessionnaire ou d’un réparateur Lexus agréé ou d’un autre
professionnel dûment qualifié et équipé.
SI VOUS REMARQUEZ DES SYMPTÔMES
SymptômeCause possibleSolution
L’image est difficile à
visualiser•Le véhicule se trouve dans
une zone sombre
• La température autour de
la lentille est élevée ou
basse
• La température extérieure
est basse
• Des gouttes d’eau sont
présentes sur la caméra
• Il pleut ou il fait humide
• Un corps étranger (boue,
etc) adhère à la caméra
• La lumière du soleil ou les
phares se reflètent
directement sur la caméra
• Le véhicule se trouve sous
des éclairages fluorescents,
des éclairages au sodium,
des éclairages au mercure,
etc.Reculez tout en vérifiant
visuellement les environs du
véhicule. (Utilisez à nouveau
le moniteur une fois que les
conditions se sont
améliorées.)
La procédure de réglage de la
qualité de l'image du moniteur
d'assistance au stationnement
est identique à la procédure
de réglage de l'écran.
(→ P.49)
L’image est floueDe la saleté ou des corps
étrangers (tels que des
gouttes d’eau, de la neige, de
la boue, etc.) adhèrent à la
caméra.Nettoyez la caméra avec une
grande quantité d'eau et
essuyez l'objectif de la
caméra avec un chiffon doux
et humide.
L’image est désalignéeLa caméra ou la zone
environnante ont reçu un
choc important.Faites inspecter votre
véhicule auprès d’un
concessionnaire ou d’un
réparateur Lexus agréé ou
d’un autre professionnel
dûment qualifié et équipé.

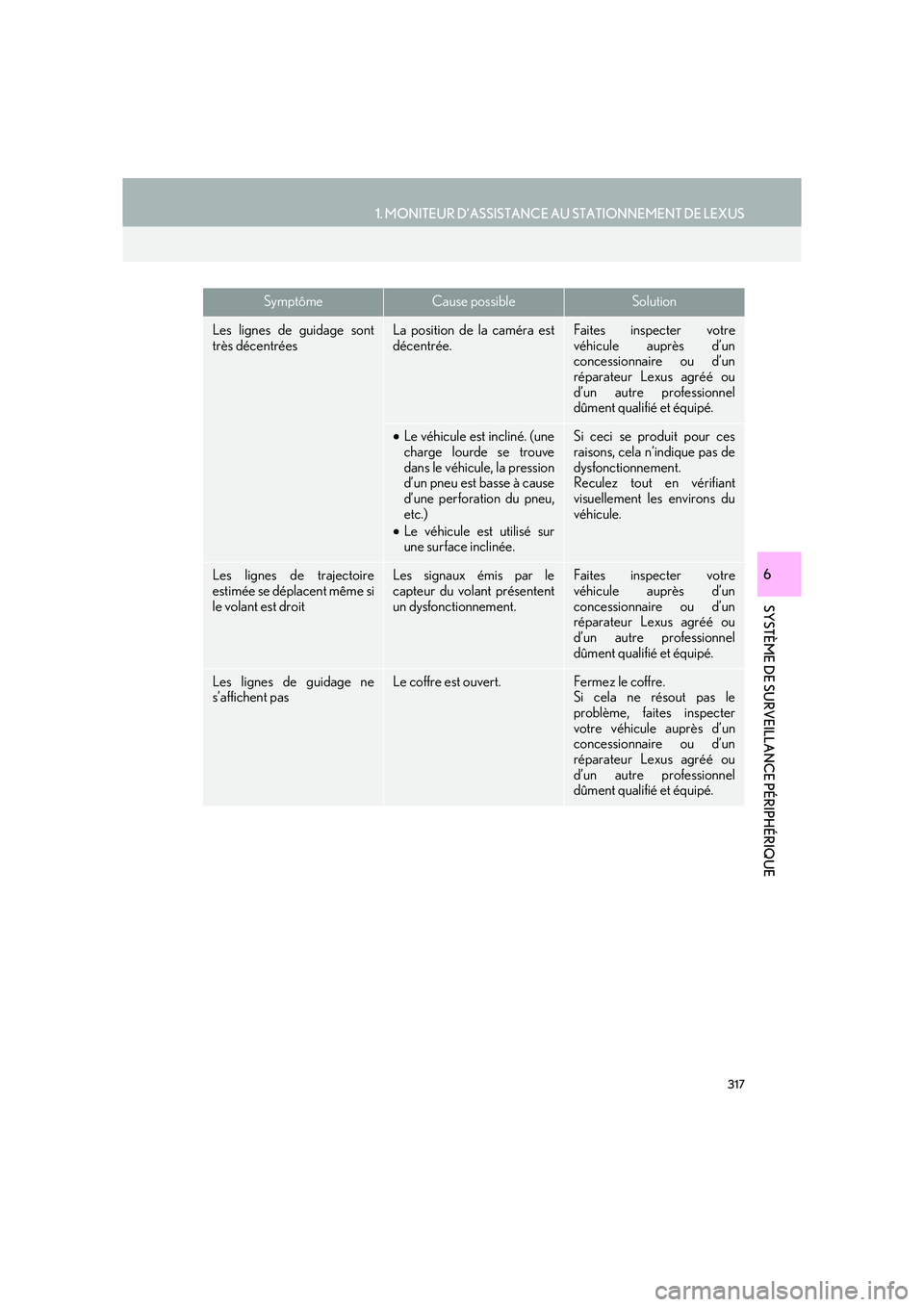

317
1. MONITEUR D’ASSISTANCE AU STATIONNEMENT DE LEXUS
SYSTÈME DE SURVEILLANCE PÉRIPHÉRIQUE
IS_Navi_EK
6
Les lignes de guidage sont
très décentréesLa position de la caméra est
décentrée.Faites inspecter votre
véhicule auprès d’un
concessionnaire ou d’un
réparateur Lexus agréé ou
d’un autre professionnel
dûment qualifié et équipé.
•Le véhicule est incliné. (une
charge lourde se trouve
dans le véhicule, la pression
d’un pneu est basse à cause
d’une perforation du pneu,
etc.)
• Le véhicule est utilisé sur
une surface inclinée.Si ceci se produit pour ces
raisons, cela n’indique pas de
dysfonctionnement.
Reculez tout en vérifiant
visuellement les environs du
véhicule.
Les lignes de trajectoire
estimée se déplacent même si
le volant est droitLes signaux émis par le
capteur du volant présentent
un dysfonctionnement.Faites inspecter votre
véhicule auprès d’un
concessionnaire ou d’un
réparateur Lexus agréé ou
d’un autre professionnel
dûment qualifié et équipé.
Les lignes de guidage ne
s’affichent pasLe coffre est ouvert.Fermez le coffre.
Si cela ne résout pas le
problème, faites inspecter
votre véhicule auprès d’un
concessionnaire ou d’un
réparateur Lexus agréé ou
d’un autre professionnel
dûment qualifié et équipé.
SymptômeCause possibleSolution

318
1. MONITEUR D’ASSISTANCE AU STATIONNEMENT DE LEXUS
IS_Navi_EK
“Initialisation du système.”
s’affiche•La batterie 12 volts a été
réinstallée.
• Le volant a été bougé lors
de la repose de la batterie
de 12 volts.
• La puissance de la batterie
de 12 volts est faible.
• Le capteur du volant a été
reposé.
• Les signaux émis par le
capteur du volant
présentent un
dysfonctionnement.Arrêtez le véhicule, puis
tournez le volant
complètement vers la gauche
et vers la droite.
Si cela ne résout pas le
problème, faites inspecter
votre véhicule auprès d’un
concessionnaire ou d’un
réparateur Lexus agréé ou
d’un autre professionnel
dûment qualifié et équipé.
•Sur l’écran d’initialisation du
système, sélectionnez “?”
pour afficher la procédure
de fonctionnement.
SymptômeCause possibleSolution

319
IS_Navi_EK
SYSTÈME DE SURVEILLANCE PÉRIPHÉRIQUE
6
2. CAPTEUR D’ASSISTANCE AU STATIONNEMENT DE LEXUS
1. CAPTEUR D’ASSISTANCE AU STATIONNEMENT DE LEXUS*
Capteurs d’angle avant
Capteurs centraux avant
Capteurs d’angle arrière
Capteurs centraux arrière
1Active/désactive le capteur
d’assistance au stationnement de Lexus.
zLorsque’il est activé, le témoin s’allume
pour informer le conducteur que le
système fonctionne.
La distance jusqu’aux obstacles
mesurée par les capteurs est
communiquée via l’affichage et un
avertisseur sonore lors d’un
stationnement en créneau ou d’une
manœuvre dans un garage. Vérifiez
toujours la zone environnante lorsque
vous utilisez ce système.
TYPES DE CAPTEURS
*: Sur modèles équipés
CONTACT DU CAPTEUR
D’ASSISTANCE AU
STATIONNEMENT DE LEXUS

320
2. CAPTEUR D’ASSISTANCE AU STATIONNEMENT DE LEXUS
IS_Navi_EK
■AFFICHAGE MULTI-
INFORMATIONS
Fonctionnement des capteurs d’angle
avant
Fonctionnement des capteurs
centraux avant
Fonctionnement des capteurs d’angle
arrière
Fonctionnement des capteurs
centraux arrière
■ AFFICHAGE SUR L’ÉCRAN
X Lorsque le véhicule avance
: Sélectionnez pour désactiver les
sons de l’avertisseur sonore.
z Le graphique s’affiche automatiquement
lorsqu’un obstacle est détecté. L’écran peut
être paramétré afin que le graphique ne
s’affiche pas. ( →P. 3 2 7 )
XLorsque le véhicule recule
zUne image simplifiée s’affiche dans le coin
supérieur droit de l’écran lorsqu’un
obstacle est détecté.
AFFICHAGE
Lorsque les capteurs détectent un
obstacle, le graphique est indiqué sur
l’affichage multi-informations et
l’affichage sur l’écran en fonction de la
position et de la distance jusqu’à
l’obstacle.
