4557-1. Manutenzione e cura del veicolo
7
Manutenzione e cura
IS300h_EL(OM53D60L)
NOTA
■Per evitare un deterioramento della vernice e la corrosione della carrozzeria e dei com-
ponenti (ruote in alluminio ecc.)
●Lavare immediatamente il veicolo nei seguenti casi:
• Dopo aver guidato lungo la costa marina
• Dopo aver guidato su strade su cui è stato sparso sale
• Se sono presenti tracce di catrame o di resina sulla superficie della vernice
• Se sono presenti insetti morti, escrementi di insetti o di uccelli sulla superficie della ver-
nice
• Dopo aver guidato in una zona contaminata da fuliggine, fumo oleoso, polvere di
miniera, polveri ferrose o sostanze chimiche
• Se il veicolo diventa troppo sporco di polvere o fango
• Se dei liquidi come il benzene e la benzina vengono spruzzati sulla superficie della ver-
nice
●Se la vernice è scheggiata o graffiata, farla riparare immediatamente.
●Per evitarne la corrosione, rimuovere lo sporco dalle ruote e riporle in un luogo con un
basso livello di umidità.
■Pulizia delle luci esterne
●Lavare con cautela. Non usare sostanze organiche né strofinare con una spazzola dura.
Le superfici delle luci potrebbero danneggiarsi.
●Non applicare la cera sulle superfici dei fari.
La cera può danneggiare le lenti.
■Lavaggio del veicolo presso un autolavaggio (veicoli con tergicristalli del parabrezza
dotati di sensore pioggia)
Impostare i tergicristalli sui tergicristalli del parabrezza intermittenti. ( →P. 2 4 5 )
Se è selezionata la modalità AUTO, i tergicrista lli potrebbero attivarsi e le relative spazzole
potrebbero subire dei danni.
■Quando si utilizza un autolavaggio ad alta pressione
●Quando si lava il veicolo, non esporre direttamente la telecamera o la zona circostante
allo spruzzo di una lancia ad alta pressione. La forza applicata dall'acqua ad alta pressione
potrebbe causare il funzionamento anomalo del dispositivo.
●Non avvicinare la punta dell'ugello alle cuff ie (con rivestimento realizzato in gomma o in
resina), ai connettori o alle parti seguenti. Le parti potrebbero subire danni se vengono in
contatto con acqua ad alta pressione.
• Parti legate alla trazione
• Parti dello sterzo • Parti delle sospensioni
•Parti dei freni

4587-1. Manutenzione e cura del veicolo
IS300h_EL(OM53D60L)
NOTA
■Detergenti per la pulizia
●Non utilizzare i seguenti tipi di detergente, in quanto possono scolorire l’interno del vei-
colo o striare e danneggiare le superfici verniciate:
• Parti diverse dai sedili: sostanze organiche come benzene o benzina, soluzioni alcalineo acide, coloranti e candeggianti
• Sedili: soluzioni acide o alcaline, come diluenti, benzene e alcool
●Non usare cera lucidante o detergente lucidante. La superficie verniciata della plancia o
di altre parti dell’abitacolo potrebbe danneggiarsi.
■Per evitare di danneggiare le superfici in pelle
Osservare le seguenti precauzioni per evitare di danneggiare e deteriorare le superfici in
pelle:
●Rimuovere immediatamente polvere o sporco dalle superfici in pelle.
●Non esporre il veicolo ai raggi diretti del sole per periodi prolungati. Parcheggiare il vei-
colo all’ombra, soprattutto nei mesi estivi.
●Non collocare sulla selleria oggetti in vinile, plastica o contenenti cera, in quanto potreb-
bero attaccarsi alla pelle se gli interni del veicolo raggiungono temperature estrema-
mente elevate.
■Acqua sul pavimento
Non lavare il pavimento del veicolo con acqua.
I sistemi del veicolo, quali l’impianto audio, potrebbero danneggiarsi se l’acqua entra in con-
tatto con i componenti elettrici quali l’impianto audio sopra o sotto il pavimento del veicolo.
L’acqua può anche causare l’arrugginimento della carrozzeria.
■Quando si pulisce l’interno del parabrezza (veicoli con LDA [Allarme di allontamento
dalla corsia])
Fare attenzione a non toccare il sensore della telecamera ( →P. 2 7 3 ) .
Se la telecamera viene graffiata o colpita accidentalmente, il sistema LDA potrebbe non
funzionare correttamente o si potrebbe causare un malfunzionamento.
■Pulizia dell’interno del finestrino posteriore
●Per pulire il finestrino posteriore non utilizzare detergente per vetri, perché potrebbe
danneggiare i fili del riscaldatore dello sbrinatore lunotto posteriore o l’antenna. Utilizzare
un panno inumidito con acqua tiepida e pulire delicatamente il finestrino. Pulire il fine-
strino con passate parallele ai f ili del riscaldatore o all’antenna.
●Prestare attenzione a non graffiare o danneggiare i fili del riscaldatore o l’antenna.

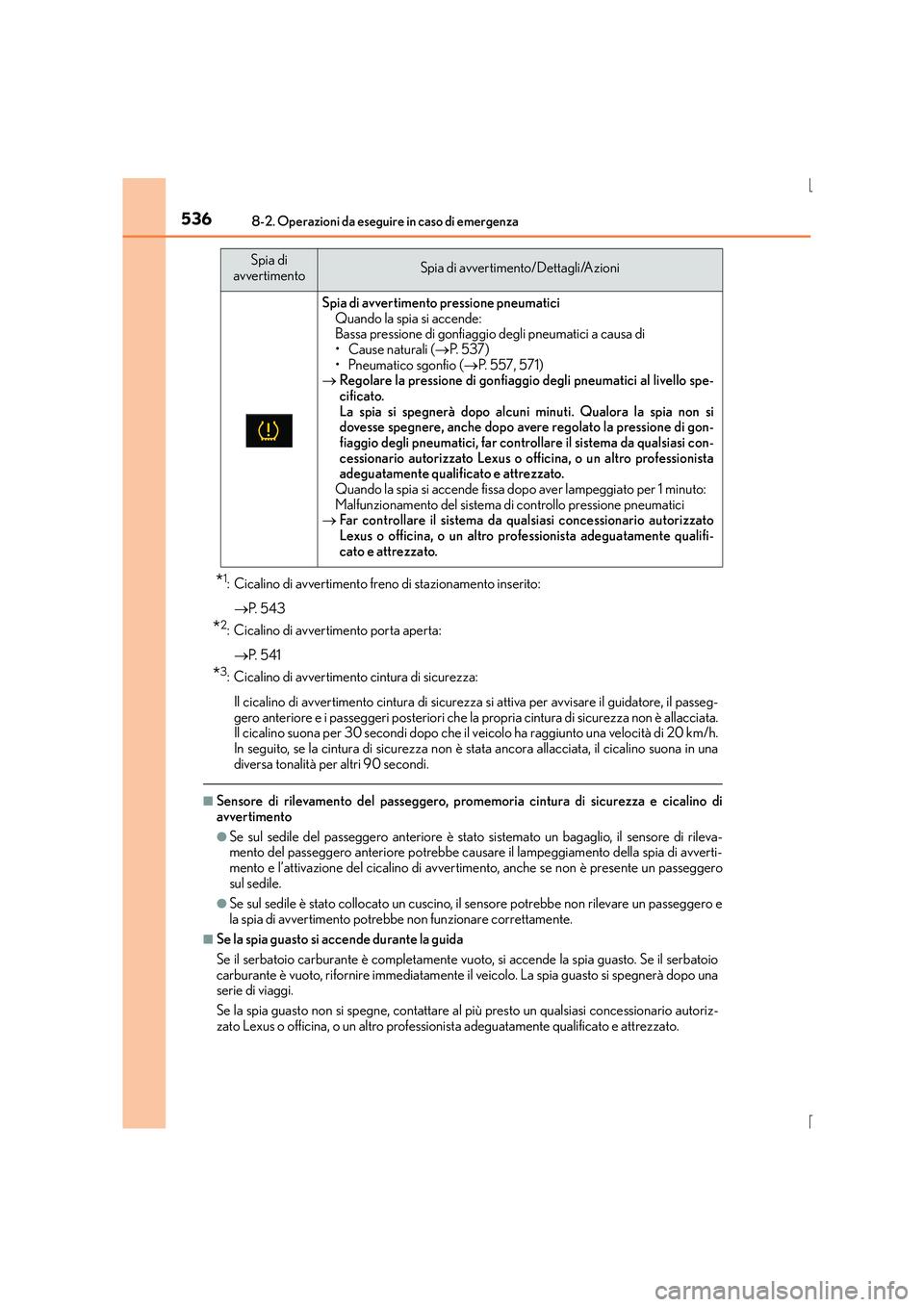

5368-2. Operazioni da eseguire in caso di emergenza
IS300h_EL(OM53D60L)
*1: Cicalino di avvertimento freno di stazionamento inserito:→ P. 5 4 3
*2: Cicalino di avvertimento porta aperta:
→ P. 5 4 1
*3: Cicalino di avvertimento cintura di sicurezza:
Il cicalino di avvertimento cintura di sicurezza si attiva per avvisare il guidatore, il passeg-
gero anteriore e i passeggeri posteriori che la propria cintura di sicurezza non è allacciata.
Il cicalino suona per 30 secondi dopo che il veicolo ha raggiunto una velocità di 20 km/h.
In seguito, se la cintura di sicurezza non è stata ancora allacciata, il cicalino suona in una
diversa tonalità per altri 90 secondi.
■Sensore di rilevamento del passeggero, promemoria cintura di sicurezza e cicalino di
avvertimento
●Se sul sedile del passeggero anteriore è stato sistemato un bagaglio, il sensore di rileva-
mento del passeggero anteriore potrebbe causare il lampeggiamento della spia di avverti-
mento e l’attivazione del cicalino di avvertimento, anche se non è presente un passeggero
sul sedile.
●Se sul sedile è stato collocato un cuscino, il sensore potrebbe non rilevare un passeggero e
la spia di avvertimento potre bbe non funzionare correttamente.
■Se la spia guasto si accende durante la guida
Se il serbatoio carburante è completamente vuoto, si accende la spia guasto. Se il serbatoio
carburante è vuoto, rifornire immediatamente il veicolo. La spia guasto si spegnerà dopo una
serie di viaggi.
Se la spia guasto non si spegne, contattare al più presto un qualsiasi concessionario autoriz-
zato Lexus o officina, o un altro professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento pressione pneumatici
Quando la spia si accende:
Bassa pressione di gonfiaggio degli pneumatici a causa di
• Cause naturali ( →P. 5 3 7 )
• Pneumatico sgonfio ( →P. 5 5 7 , 5 7 1 )
→ Regolare la pressione di gonfiaggio degli pneumatici al livello spe-
cificato.
La spia si spegnerà dopo alcuni minuti. Qualora la spia non si
dovesse spegnere, anche dopo avere regolato la pressione di gon-
fiaggio degli pneumatici, far controllare il sistema da qualsiasi con-
cessionario autorizzato Lexus o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Quando la spia si accende fissa dopo aver lampeggiato per 1 minuto:
Malfunzionamento del sistema di controllo pressione pneumatici
→ Far controllare il sistema da qualsiasi concessionario autorizzato
Lexus o officina, o un altro professionista adeguatamente qualifi-
cato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

5428-2. Operazioni da eseguire in caso di emergenza
IS300h_EL(OM53D60L)
(Se presente)
Indica un malfunzionamento nel sensore parcheggio assi-
stito LexusI sensori di assistenza parcheggio lampeggiano.
Viene anche attivato un cicalino.
→ Far controllare il veicolo da un qualsiasi concessiona-
rio autorizzato Lexus o officina, o un altro professioni-
sta adeguatamente qualificato e attrezzato.
(Se presente)
Indica che il sensore parcheggio assistito Lexus è sporco o
coperto di ghiaccio
Suona anche un cicalino.
→ Pulire il sensore.
Indica che il pedale acceleratore viene premuto mentre la
posizione di innesto è in N
Suona anche un cicalino.
→ Rilasciare il pedale acceleratore e impostare la leva
del cambio su D, S o R.
Indica che il pedale acceleratore è premuto per arrestare il
veicolo su un pendio in salita, ecc.
Suona anche un cicalino.
→ Rilasciare il pedale acceleratore e premere il pedale
freno.
Indica che il livello di alimentazione della batteria ibrida
(batteria di trazione) è sceso a causa di un lungo periodo di
tempo trascorso dopo aver portato la leva del cambio in
posizione N
Suona anche un cicalino.
→ Riavviare il sistema ibrido durante l’avviamento del
veicolo.
Indica un guasto nel sistema ibrido
Suona anche un cicalino.
→ Arrestare immediatamente il veicolo in un luogo
sicuro e contattare un qualsiasi concessionario auto-
rizzato Lexus o officina, o un altro professionista ade-
guatamente qualificato e attrezzato.
Messaggio di avvertimentoDettagli/Azioni
(Lampeggia)
(Lampeggia)
(Lampeggia)

5448-2. Operazioni da eseguire in caso di emergenza
IS300h_EL(OM53D60L)
(Se presente)
Indica che il sensore radar è sporco o coperto di ghiaccioSuona anche un cicalino.
→ Pulire il sensore.
(Se presente)
Indica che il sistema regolatore della velocità di crociera a
radar dinamico non è in grado di valutare la distanza tra vei-
colo e veicolo
Suona anche un cicalino.
→ Disattivare la modalità neve.
Se i tergicristalli del parabrezza sono accesi, spegnerli
o impostarli in una modalità diversa da AUTO o dal
funzionamento ad alta velocità.
(Se presente)
Indica che il sistema LDA (Allarme di allontanamento dalla
corsia) viene sospeso
La temperatura del sensore della telecamera è superiore
all’intervallo della temperatura di esercizio.
Suona anche un cicalino.
→ Riavviare il sistema LDA dopo aver guidato per un po’.
(Se presente)
Indica che:
• L’otturatore della griglia non può funzionare; o
• L’otturatore della griglia è sporco o coperto di ghiaccio
Suona anche un cicalino.
→ Far controllare il veicolo da un qualsiasi concessiona-
rio autorizzato Lexus o officina, o un altro professioni-
sta adeguatamente qualificato e attrezzato.
(Se presente)
Indica che un sensore del Monitor punto cieco o la zona
circostante il paraurti sono sporchi o coperti di ghiaccio
Suona anche un cicalino.
→ Pulire il sensore e la zona circostante al paraurti.
(Se presente)
Indica un malfunzionamento nei seguenti sistemi:
• Il sistema regolatore della velocità di crociera; o
• Il sistema regolatore della velocità di crociera a radar
dinamico
Premere il pulsante “ON-OFF” una volta per disattivare il
sistema, quindi premere nuovamente il pulsante per riat-
tivare il sistema.
Suona anche un cicalino.
→ Far controllare il veicolo da un qualsiasi concessiona-
rio autorizzato Lexus o officina, o un altro professioni-
sta adeguatamente qualificato e attrezzato.
Messaggio di avvertimentoDettagli/Azioni

5498-2. Operazioni da eseguire in caso di emergenza
8
Se si verifica un problema
IS300h_EL(OM53D60L)
(Se presente)
Indica che il sistema PCS (Sistema di sicurezza precrash)
non funziona correttamente perché la copertura della gri-
glia o il sensore sono sporchi
→Controllare il sensore e la copertura della griglia e
pulirli se sono sporchi.
Indica che il funzionamento dei sistemi che richiedono un
consumo di elettricità elevato, quali l’impianto di condizio-
namento aria sono sospesi
→Smettere di usare i componenti elettrici non necessari
per ridurre il consumo di elettricità. Attendere un
certo tempo fino a quando l’alimentazione elettrica
viene ripristinata.
(Se presente)
Indica che il sistema LDA (Allarme di allontanamento dalla
corsia) non può essere utilizzato in quanto la velocità del
veicolo è inferiore a circa 50 km/h
→Guidare il veicolo a 50 km/h o più.
Indica che la modalità di guida EV non è disponibile*Potrebbe essere visualizzato il motivo per cui la modalità
di guida EV non è disponibile (motore del veicolo al
minimo, basso livello di carica della batteria ibrida [batte-
ria di trazione], velocità superiore alla gamma di velocità
della modalità di guida EV, pedale acceleratore troppo
premuto).
Inoltre viene emesso un suono di avviso.
→ Usare la modalità di guida EV quando è nuovamente
disponibile.
Messaggio di avvertimentoDettagli/Azioni
(Lampeggia)

6129-2. Personalizzazione
IS300h_EL(OM53D60L)■
Leva indicatori di direzione (
→P. 2 2 7 )
*1: Dopo aver lampeggiato le luci degli indicatori di direzione a sinistra o a destra quando
questa funzione è disattivata e la leva indicatori di direzione viene spostata nella prima
posizione in direzione della luce lampeggiante, le luci degli indicatori di direzione possono
essere selezionate come lampeggianti o spente.
*2: Le luci degli indicatori di direzione continuano a lampeggiare se la leva indicatori di dire-zione viene spostata nella prima posizion e in direzione della luce lampeggiante.
*3: Le luci degli indicatori di direzione saranno sp ente se la leva indicatori di direzione viene
spostata nella prima posizione in direzione della luce lampeggiante.
■
Sistema automatico di controllo luci ( →P. 2 3 1 )
FunzioneImpostazione
predefinitaImpostazione
personalizzata
Il numero di volte che le luci
degli indicatori di direzione
lampeggiano automatica-
mente quando la leva indica-
tori di direzione è spostata
nella prima posizione durante
un cambio di corsia
*1
3
5
——O
7
Spento *2
Spento*3
123
FunzioneImpostazione predefinitaImpostazione
personalizzata
Sensibilità del sensore luceStandardDa -2 a 2O—O
Tempo trascorso prima che i
fari si spengano automatica-
mente30 secondi
60 secondi
——O90 secondi
120 secondi
123

613
9
9-2. Personalizzazione
Specifiche del veicolo
IS300h_EL(OM53D60L) ■
Sensore parcheggio assistito Lexus*1 (
→ P. 2 7 9 )
*1: Se presente
*2: Quando il sensore parcheggio assistito Lexus è in funzione.
■
Impianto di condizionamento aria automatico ( →P. 422)
■Riscaldamento sedili* (→ P. 4 3 4 )
*:Se presente
FunzioneImpostazione
predefinitaImpostazione
personalizzata
Distanza di rilevamento del
sensore centrale anterioreLontanoVicin oO—O
Distanza di rilevamento del
sensore centrale posterioreLontanoVicin oO—O
Volume cicalino3Da 1 a 5O—O
Impostazione del display*2Tutti i sensori visua- lizzatiDisplay spentoO—O
123
FunzioneImpostazione predefinitaImpostazione
personalizzata
Commutazione tra modalità
aria esterna e modalità ricir-
colo aria collegata al funzio-
namento interruttore “AUTO”
AccesoSpentoO—O
Funzionamento interruttore
A/C autoAccesoSpentoO—O
123
FunzioneImpostazione
predefinitaImpostazione
personalizzata
Controllo timer riscalda-
mento sedileSpentoAccesoO—O
123
