2015 Lancia Ypsilon Betriebsanleitung (in German)

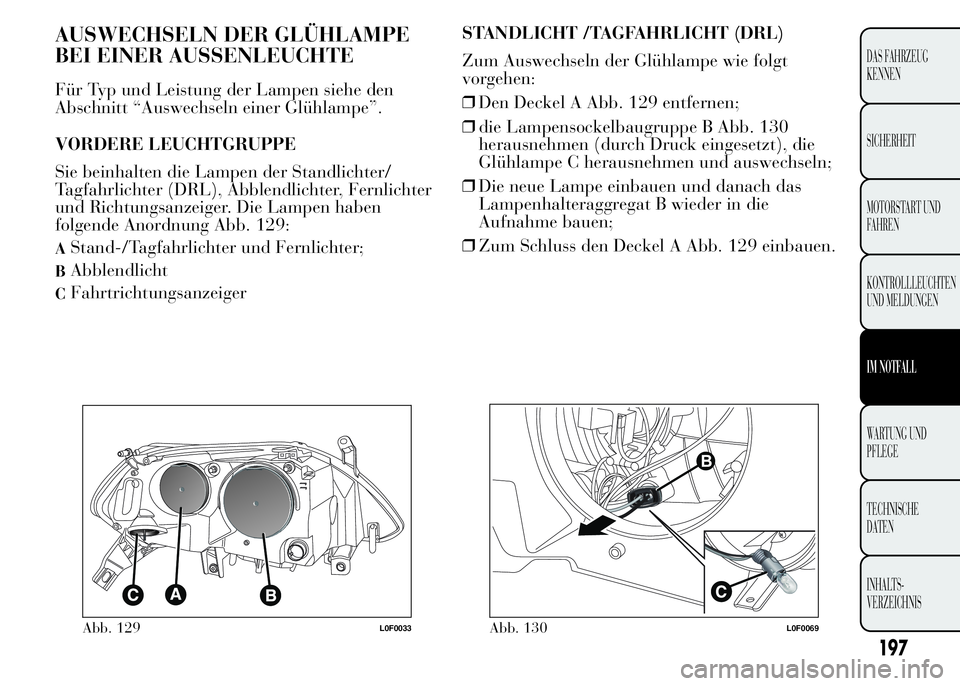

AUSWECHSELN DER GLÜHLAMPE
BEI EINER AUSSENLEUCHTE
Für Typ und Leistung der Lampen siehe den
Abschnitt “Auswechseln einer Glühlampe”.
VORDERE LEUCHTGRUPPE
Sie beinhalten die Lampen der Standlichter/
Tagfahrlichter (DRL), Abblendlichter, Fernlichter
und Richtungsanzeiger. Die Lampen haben
folgende Anordnung Abb. 129:
AStand-/Tagfahrlichter und Fernlichter;
BAbblendlicht
CFahrtrichtungsanzeigerSTANDLICHT /TAGFAHRLICHT (DRL)
Zum Auswechseln der Glühlampe wie folgt
vorgehen:
❒Den Deckel A Abb. 129 entfernen;
❒die Lampensockelbaugruppe B Abb. 130
herausnehmen (durch Druck eingesetzt), die
Glühlampe C herausnehmen und auswechseln;
❒Die neue Lampe einbauen und danach das
Lampenhalteraggregat B wieder in die
Aufnahme bauen;
❒Zum Schluss den Deckel A Abb. 129 einbauen.
Abb. 129L0F0033Abb. 130L0F0069
197
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

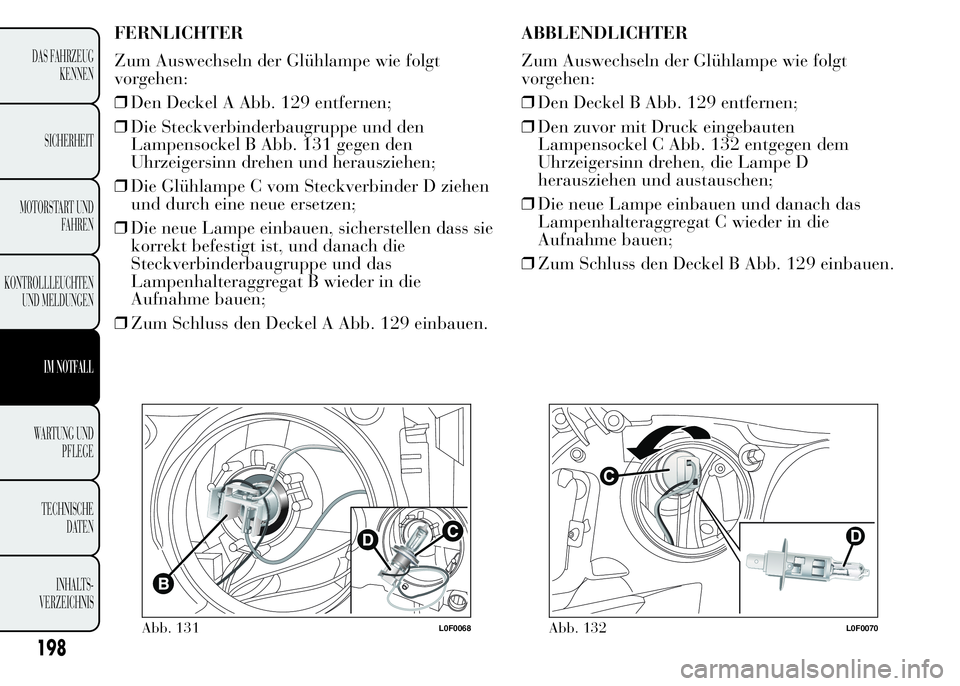

FERNLICHTER
Zum Auswechseln der Glühlampe wie folgt
vorgehen:
❒Den Deckel A Abb. 129 entfernen;
❒Die Steckverbinderbaugruppe und den
Lampensockel B Abb. 131 gegen den
Uhrzeigersinn drehen und herausziehen;
❒Die Glühlampe C vom Steckverbinder D ziehen
und durch eine neue ersetzen;
❒Die neue Lampe einbauen, sicherstellen dass sie
korrekt befestigt ist, und danach die
Steckverbinderbaugruppe und das
Lampenhalteraggregat B wieder in die
Aufnahme bauen;
❒Zum Schluss den Deckel A Abb. 129 einbauen.ABBLENDLICHTER
Zum Auswechseln der Glühlampe wie folgt
vorgehen:
❒Den Deckel B Abb. 129 entfernen;
❒Den zuvor mit Druck eingebauten
Lampensockel C Abb. 132 entgegen dem
Uhrzeigersinn drehen, die Lampe D
herausziehen und austauschen;
❒Die neue Lampe einbauen und danach das
Lampenhalteraggregat C wieder in die
Aufnahme bauen;
❒Zum Schluss den Deckel B Abb. 129 einbauen.
Abb. 131L0F0068Abb. 132L0F0070
198
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

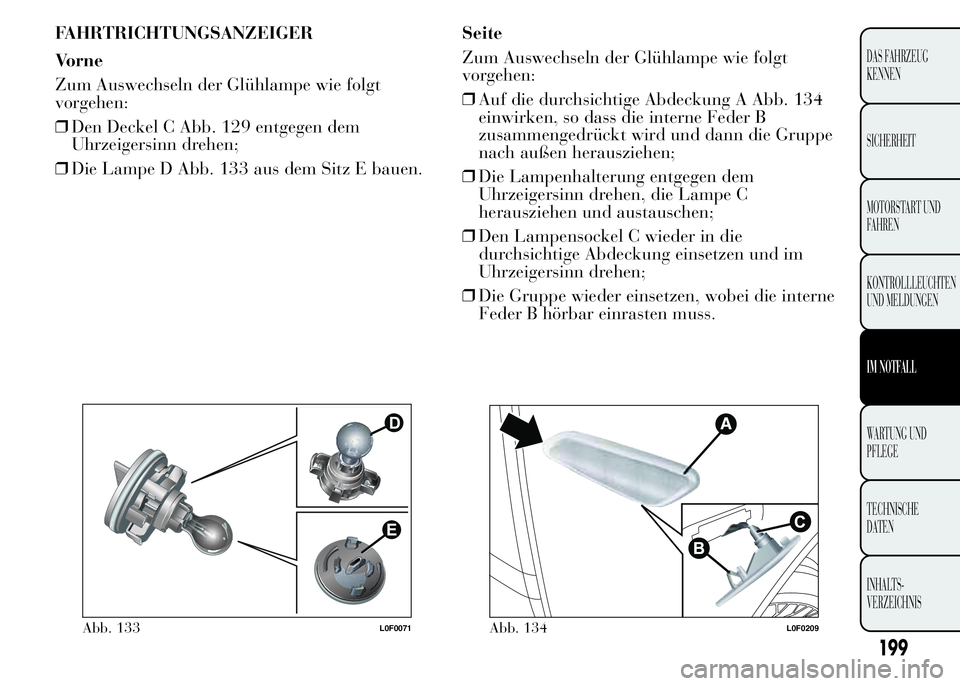

FAHRTRICHTUNGSANZEIGER
Vorne
Zum Auswechseln der Glühlampe wie folgt
vorgehen:
❒Den Deckel C Abb. 129 entgegen dem
Uhrzeigersinn drehen;
❒Die Lampe D Abb. 133 aus dem Sitz E bauen.Seite
Zum Auswechseln der Glühlampe wie folgt
vorgehen:
❒Auf die durchsichtige Abdeckung A Abb. 134
einwirken, so dass die interne Feder B
zusammengedrückt wird und dann die Gruppe
nach außen herausziehen;
❒Die Lampenhalterung entgegen dem
Uhrzeigersinn drehen, die Lampe C
herausziehen und austauschen;
❒Den Lampensockel C wieder in die
durchsichtige Abdeckung einsetzen und im
Uhrzeigersinn drehen;
❒Die Gruppe wieder einsetzen, wobei die interne
Feder B hörbar einrasten muss.
Abb. 133L0F0071Abb. 134L0F0209
199
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

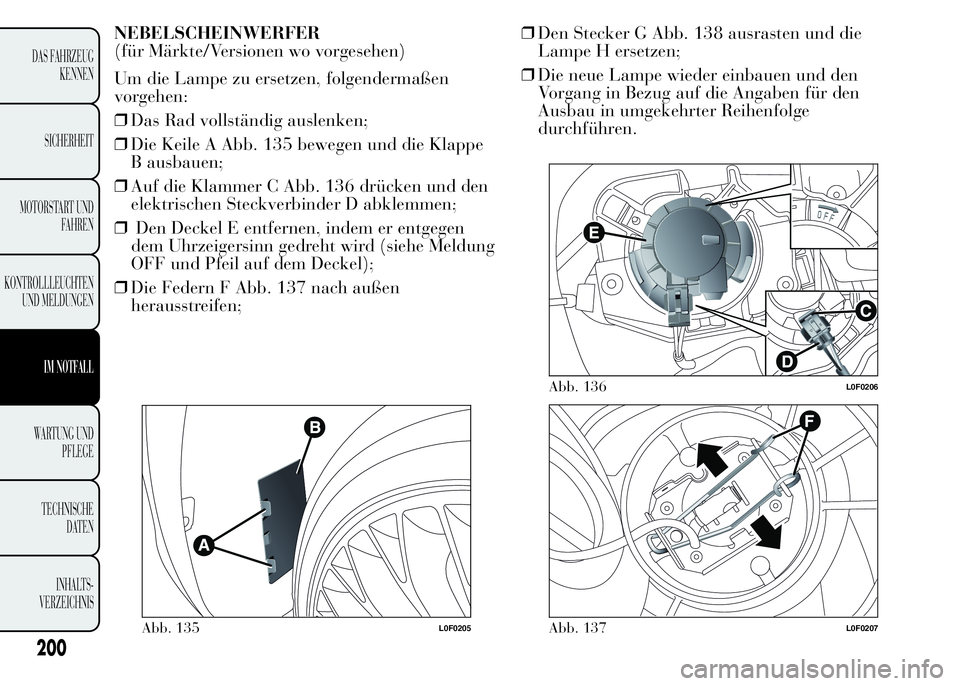

NEBELSCHEINWERFER
(für Märkte/Versionen wo vorgesehen)
Um die Lampe zu ersetzen, folgendermaßen
vorgehen:
❒Das Rad vollständig auslenken;
❒Die Keile A Abb. 135 bewegen und die Klappe
B ausbauen;
❒Auf die Klammer C Abb. 136 drücken und den
elektrischen Steckverbinder D abklemmen;
❒Den Deckel E entfernen, indem er entgegen
dem Uhrzeigersinn gedreht wird (siehe Meldung
OFF und Pfeil auf dem Deckel);
❒Die Federn F Abb. 137 nach außen
herausstreifen;❒Den Stecker G Abb. 138 ausrasten und die
Lampe H ersetzen;
❒Die neue Lampe wieder einbauen und den
Vorgang in Bezug auf die Angaben für den
Ausbau in umgekehrter Reihenfolge
durchführen.
Abb. 135L0F0205
Abb. 136L0F0206
Abb. 137L0F0207
200
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

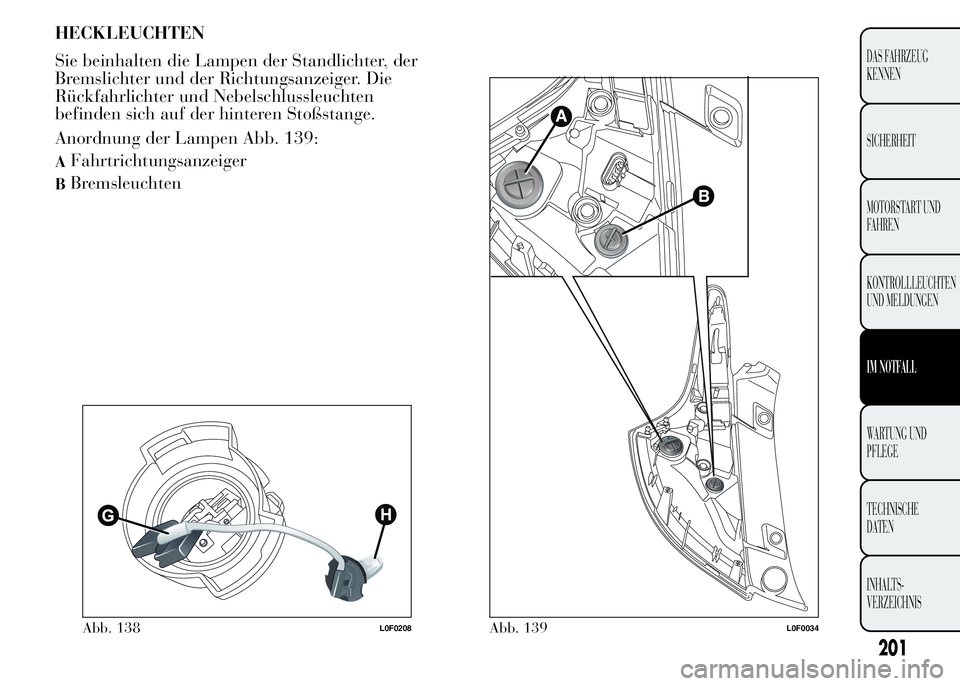

HECKLEUCHTEN
Sie beinhalten die Lampen der Standlichter, der
Bremslichter und der Richtungsanzeiger. Die
Rückfahrlichter und Nebelschlussleuchten
befinden sich auf der hinteren Stoßstange.
Anordnung der Lampen Abb. 139:
AFahrtrichtungsanzeiger
BBremsleuchten
Abb. 138L0F0208Abb. 139L0F0034
201
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

FAHRTRICHTUNGSANZEIGER/
BREMSLEUCHTEN
Um die Lampen zu ersetzen, muss der
Lampenhalter in RichtungO(open - offen)
gedreht werden. Nach einem Ersatz der Lampe
muss der Lampenhalter in RichtungC(close
- geschlossen) gedreht werden.
STANDLICHT
Es handelt sich um LED-Leuchten. Zum
Austausch ist es empfehlenswert, sich immer an
das Lancia-Kundendienstnetz zu wenden.
3. BREMSLEUCHTE
Die LED-Leuchten befinden sich an der Hecktür.
Zum Austausch ist es empfehlenswert, sich immer
an das Lancia-Kundendienstnetz zu wenden.NEBELRÜCKLEUCHTEN

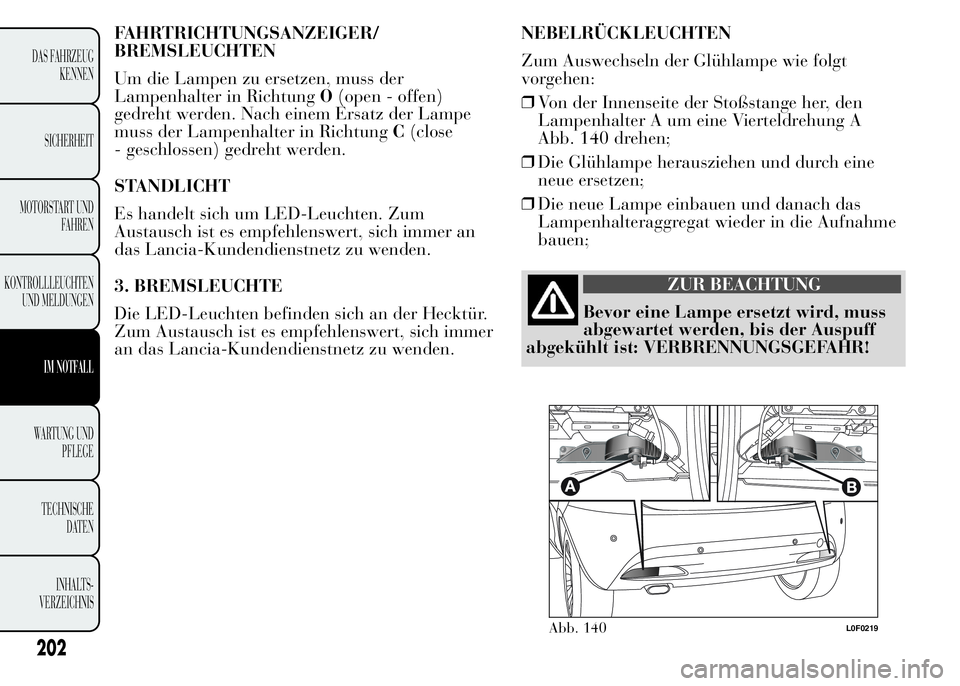

Zum Auswechseln der Glühlampe wie folgt
vorgehen:
❒Von der Innenseite der Stoßstange her, den
Lampenhalter A um eine Vierteldrehung A
Abb. 140 drehen;
❒Die Glühlampe herausziehen und durch eine
neue ersetzen;
❒Die neue Lampe einbauen und danach das
Lampenhalteraggregat wieder in die Aufnahme
bauen;
ZUR BEACHTUNG
Bevor eine Lampe ersetzt wird, muss
abgewartet werden, bis der Auspuff
abgekühlt ist: VERBRENNUNGSGEFAHR!
Abb. 140L0F0219
202
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

RÜCKFAHRLICHT
Zum Auswechseln der Glühlampe wie folgt
vorgehen:
❒Von der Innenseite der Stoßstange her, den
Lampenhalter B Abb. 140 eine Vierteldrehung
drehen;
❒Die Glühlampe herausziehen und durch eine
neue ersetzen;
❒Die neue Lampe einbauen und danach das
Lampenhalteraggregat wieder in die Aufnahme
bauen;KENNZEICHENLEUCHTEN
Gehen Sie zum Auswechseln der Glühlampen wie
folgt vor:
❒die Streuscheibe A entfernen Abb. 141;
❒Die Lampenhalterung B Abb. 142 entgegen dem
Uhrzeigersinn drehen, die Lampe C
herausziehen und austauschen;
❒Die Streuscheibe wieder einsetzen.
Abb. 141L0F0259Abb. 142L0F0214
203
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

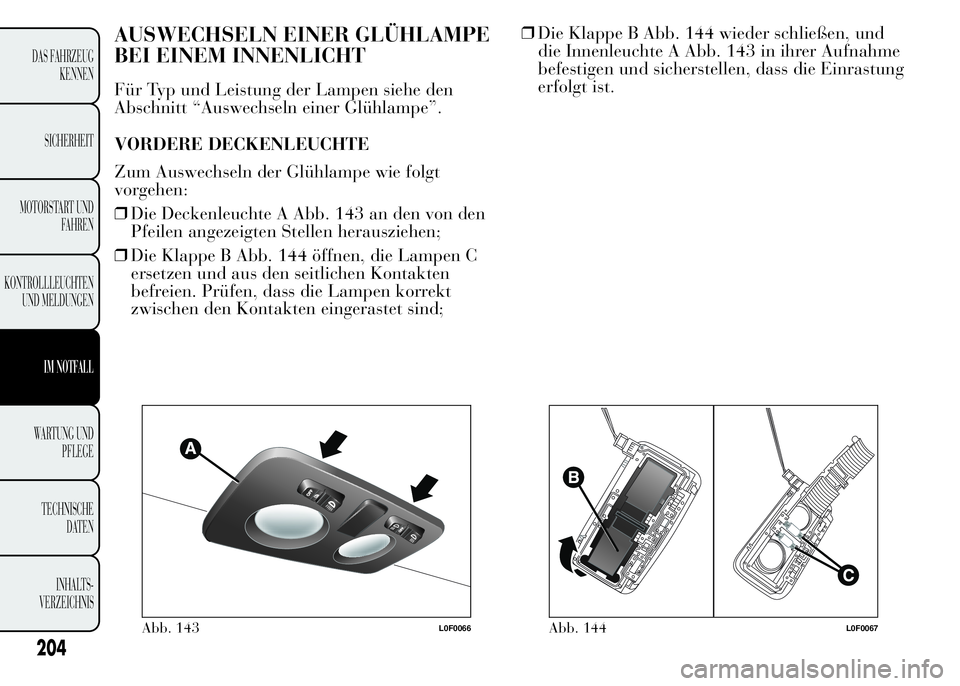

AUSWECHSELN EINER GLÜHLAMPE
BEI EINEM INNENLICHT
Für Typ und Leistung der Lampen siehe den
Abschnitt “Auswechseln einer Glühlampe”.
VORDERE DECKENLEUCHTE
Zum Auswechseln der Glühlampe wie folgt
vorgehen:
❒Die Deckenleuchte A Abb. 143 an den von den
Pfeilen angezeigten Stellen herausziehen;
❒Die Klappe B Abb. 144 öffnen, die Lampen C
ersetzen und aus den seitlichen Kontakten
befreien. Prüfen, dass die Lampen korrekt
zwischen den Kontakten eingerastet sind;❒Die Klappe B Abb. 144 wieder schließen, und
die Innenleuchte A Abb. 143 in ihrer Aufnahme
befestigen und sicherstellen, dass die Einrastung
erfolgt ist.
Abb. 143L0F0066Abb. 144L0F0067
