2015 Lancia Delta Instructieboek (in Dutch)

NOODGEVALLEN223
4
ZEKERINGEN VERVANGEN
ALGEMENE INFORMATIE
De elektrische installatie wordt beveiligd door zekeringen:
bij een storing of bij oneigenlijk gebruik van de installa-
tie brandt de zekering door. Als een elektrisch onderdeel
niet werkt, moet gecontroleerd worden of de zekering niet
is doorgebrand: de geleidende band A fig. 37 mag niet on-
derbroken zijn. Als dit wel het geval is, dan moet de ze-
kering worden vervangen door een nieuw exemplaar met
dezelfde stroomsterkte (zelfde kleur).
B intacte zekering
C zekering met doorgebrande geleidende band.
Gebruik, om een zekering te vervangen, het tangetje
D-fig. 37 dat bevestigd is aan de zekeringenkast onder
het dashboard.
Zie de tabellen op de volgende pagina's om de zekering te
identificeren.
fig. 37L0E0085m
Neem contact op met het Lancia Servicenet-
werk als de zekering weer doorbrandt.
Vervang een doorgebrande zekering nooit
door een metalen draad of ander materiaal.
Vervang een doorgebrande zekering nooit
door een exemplaar met een hogere stroom-
sterkte (ampère); BRANDGEVAAR.
Als een hoofdzekering (MEGA- ZEKERING,
MIDI-ZEKERING, MAXI-ZEKERING) door-
brandt, contact opnemen met het Lancia
Servicenetwerk.
Voordat een zekering vervangen wordt, con-
troleren of de contactsleutel uit het contact-
slot is genomen en of alle elektrische appa-
raten zijn uitgeschakeld.
Als een hoofdzekering van de veiligheidssys-
temen (airbagsysteem, remsysteem), vermo-
genssystemen (motor, versnellingsbak) actie-
ve wielophanging (voor bepaalde versies/markten)
of stuurinrichting doorbrandt, contact opnemen met
het Lancia Servicenetwerk.
195-232 Delta NL 1ed 20/03/14 11:29 Pagina 223

224NOODGEVALLEN
PLAATS VAN DE ZEKERINGEN
Zekeringenkast op het dashboard
Om toegang te krijgen tot de zekeringenkast in het dashboard, de drie schroeven A-fig. 38 losdraaien en klepje
B verwijderen.
fig. 38L0E0208mfig. 39L0E0209m
195-232 Delta NL 1ed 20/03/14 11:29 Pagina 224

NOODGEVALLEN225
4
Zekeringenkast in de motorruimte fig. 40 en 41
Een tweede zekeringenkast bevindt zich aan de rechter-
kant van de motorruimte, naast de accu. Om toegang te
krijgen tot deze zekeringenkast de lipjes aan de zijkant
losmaken en deksel L verwijderen. het identificatienum-
mer van het bij de zekering behorende elektrische onder-
deel is aangegeven op de achterkant van het deksel.
fig. 40L0E0088m
Als de motorruimte moet worden schoonges-
poten, voorkom dan dat de waterstraal recht-
streeks op de zekeringenkast in de motor-
ruimte gericht wordt.
fig. 41L0E0210m
195-232 Delta NL 1ed 20/03/14 11:29 Pagina 225

226NOODGEVALLEN

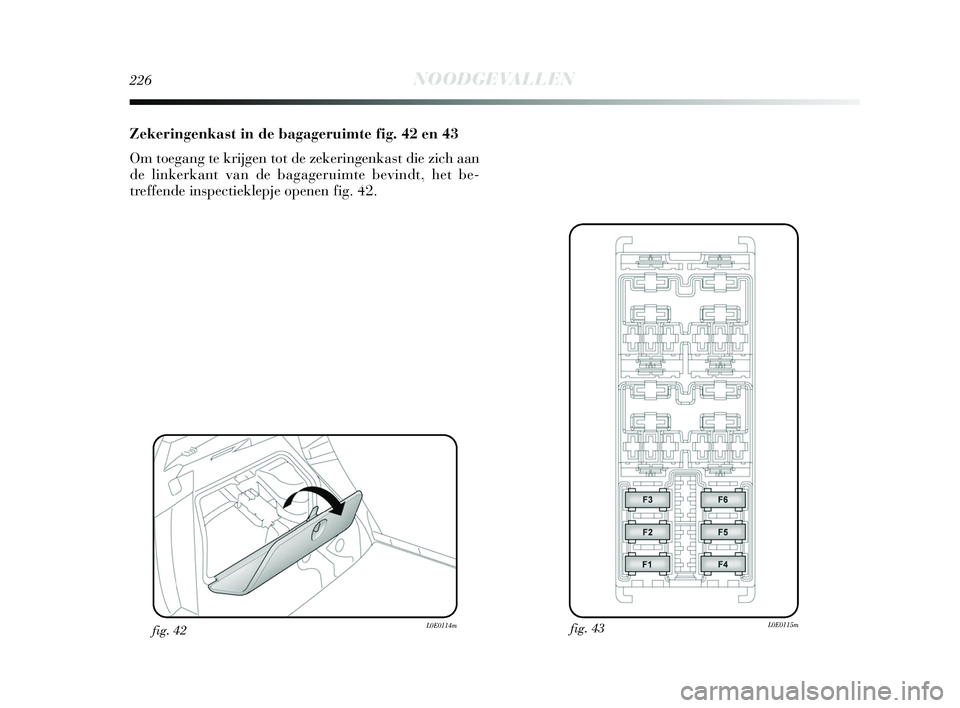

Zekeringenkast in de bagageruimte fig. 42 en 43
Om toegang te krijgen tot de zekeringenkast die zich aan
de linkerkant van de bagageruimte bevindt, het be-
treffende inspectieklepje openen fig. 42.
fig. 43L0E0115mfig. 42L0E0114m
195-232 Delta NL 1ed 20/03/14 11:29 Pagina 226

NOODGEVALLEN227
4
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F417,515
7,5 15 5
20
20 5
20
7,5 10
10
30
7,539
39
39
39
39
39
39
39
39
39
39
39
39
39
ZEKERINGENTABEL
ELEKTRISCHE APPARATUUR ZEKERING AMPÈRE AFBEELDING
Dimlicht rechts
Dimlicht rechts (Xenon gasontladingslamp)
Dimlicht links, koplampverstelling
Dimlicht links (Xenon gasontladingslamp)
Relaisbobine ventilator klimaatregeling, Body Computer
Elektrische ruitbediening linksachter
Elektrische ruitbediening rechtsachter
Achteruitrijlicht, relaisbobines zekeringenkast motorruimte,
bediening rempedaal (normaal gesloten contact), water in dieselsensor,
debietmeter
Regeleenheid centrale portiervergrendeling, brandstofklepje, dead lock,
opening achterklep
Derde remlicht, instrumentenpaneel, Knooppunt Zelfaanpassende
koplampen, regeleenheid op linker gasontladingskoplamp
Plafondverlichting voor, plafondverlichting midden achter, verlichting
zonnekleppen bestuurders- en passagierszijde, bagageruimteverlichting,
verlichting dashboardkastje (Platinum uitrustingsniveau met
optioneel schuifdak)
Inbouwvoorbereiding radio/Radio/Radio-navigatiesysteem,
Knooppunt Blue&Me
TM, alarmsirene, alarmsysteem op plafondverlichting,
klimaatregeleenheid, regeleenheid bewaking bandenspanning,
stekker diagnoseaansluiting, plafondverlichting achter
Achterruitverwarming
Ontwaseming elektrische buitenspiegels, ontwaseming op ruitensproeiers
195-232 Delta NL 1ed 20/03/14 11:29 Pagina 227

39
39
39
39
39
39
39
39
39
228NOODGEVALLEN
F43
F44
F46
F47
F48
F49
F51
F52
F5330
15
20
20
205
5/7,5 (*)
15
7,5
ELEKTRISCHE APPARATUUR ZEKERING AMPÈRE AFBEELDING
Ruitenwissersysteem op stuurkolomhendel, elektrische tweewegpomp
ruitensproeier/achterruitsproeier op stuurkolomhendel
Aansteker/stopcontact op tunnel, stopcontact bagageruimte
Schuifdak motor
Elektrische ruitbediening bestuurderszijde voor
Elektrische ruitbediening passagierszijde voor
Bedieningspanelen rechts, links, midden alarmknipperlichten
(verlichting), bedieningstoetsen op het stuurwiel (verlichting),
bedieningstoetsen op plafondverlichting (verlichting), regeleenheid
volumetrisch alarmsysteem, elektrisch schuifdak (regeleenheid,
verlichting bedieningstoetsen), regen-/schemersensor,
elektrochromatische spiegel, bediening verwarming voorstoelen,
AUX-aansluiting (verlichting)
Aansteker (verlichting) inbouwvoorbereiding radio, bediening
cruise-control, knooppunt Blue&Me
TM, knooppunt parkeersensoren,
AQS sensor, klimaatregeling, verstelling elektrische buitenspiegel,
regeleenheid bewaking bandenspanning, knooppunt rijbaanwisseling,
knooppunt geregelde demping wielophanging, Eco-toets
(versies met automatische versnellingsbak), lichtgeleider bediening
automatische versnellingsbak, regeleenheid op
rechter gasontladingskoplamp
Achterruitwissersysteem op stuurkolomhendel
Instrumentenpaneel, richtingaanwijzers achter
195-232 Delta NL 1ed 20/03/14 11:29 Pagina 228

NOODGEVALLEN229
4
F08
F09
F10
F14
F15
F19
F30
F85F1
F2
F3
F6
F4
F540
30
15
15
30
7,5 15
15
30
30
10
10
15
1041
41
41
41
41
41
41
41
43
43
43
43
43
43
ELEKTRISCHE APPARATUUR ZEKERINGAMPÈRE AFBEELDING
Ventilator klimaatregeling
Koplampsproeierpomp
Claxons
Grootlicht
PTC 1 extra verwarming
Compressor airconditioning
Mistlampen/bochtverlichting
Brandstofpomp
Knooppunt verstelling voorstoel rechts
Knooppunt verstelling voorstoel links
Stoelverwarming linker voorstoel
Stoelverwarming rechter voorstoel
Regeleenheid Audio Hi-Fi
BASSBOX luidspreker (HI-FI systeem)
195-232 Delta NL 1ed 20/03/14 11:29 Pagina 229

230NOODGEVALLEN
ACCU OPLADEN
BELANGRIJK de beschrijving voor het opladen van de ac-
cu geldt slechts ter informatie. Geadviseerd wordt contact
op te nemen met het Lancia Servicenetwerk om deze werk-
zaamheden te laten uitvoeren.
BELANGRIJK Nadat de contactslot naar STOP is gedraaid
en het bestuurdersportier is gesloten, minstens een minuut
wachten voordat u de elektrische voeding van de accu los-
koppelt en vervolgens weer aansluit.
Het verdient aanbeveling de accu langzaam en met
een laag amperage gedurende ongeveer 24 uur op te la-
den. de accu langer opladen, kan de accu beschadigen.
Ga als volgt te werk om de accu op te laden:
❍maak de minklem los van de accu;
❍ sluit de kabels van de acculader aan op de accupolen;
let daarbij op de polariteit;
❍ schakel de acculader in;
❍ schakel na het opladen eerst de acculader uit alvorens
de accu los te koppelen;
❍ sluit de minklem van de accu weer aan.
Accuvloeistof is giftig en corrosief: vermijd
contact met huid en ogen. het opladen van
de accu moet worden uitgevoerd in een goed
geventileerde ruimte, ver van open vuur en mogelij-
ke bronnen van vonken om brand- en ontploffings-
gevaar te vermijden.
Probeer nooit een bevroren accu op te laden:
ontdooi eerst de accu om ontploffing ervan te
voorkomen. Als de accu bevroren is geweest,
moet door vakbekwaam personeel worden gecontro-
leerd of de cellen niet beschadigd zijn en of de be-
huizing geen scheuren vertoont, waardoor de gifti-
ge en corrosieve vloeistof kan weglekken.
