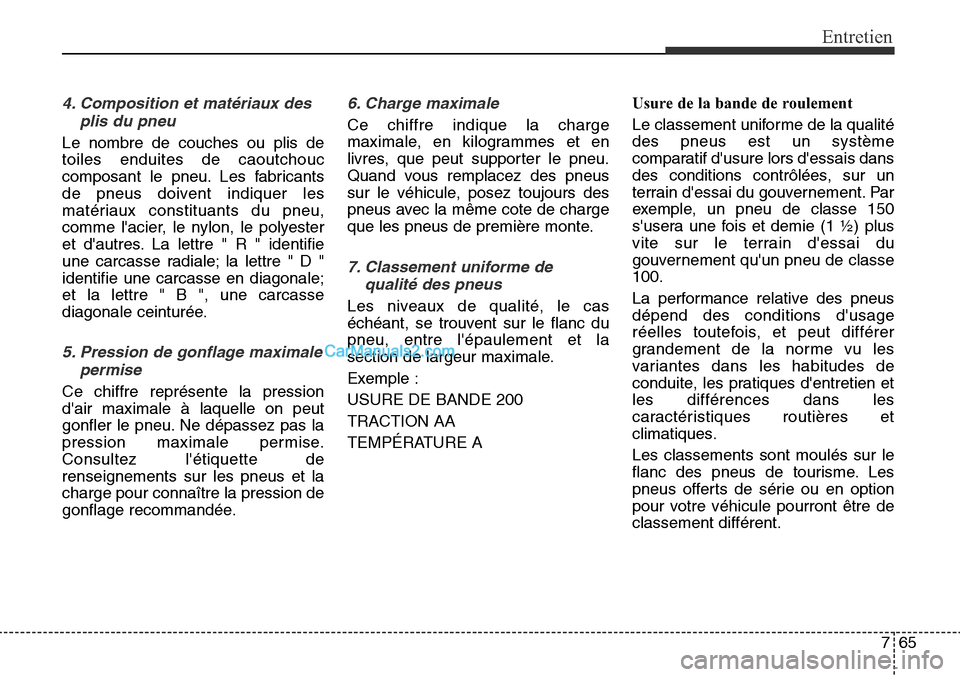

Page 797 of 847
765
Entretien
4. Composition et matériaux desplis du pneu
Le nombre de couches ou plis de
toiles enduites de caoutchouc
composant le pneu. Les fabricants
de pneus doivent indiquer les
matériaux constituants du pneu,
comme l'acier, le nylon, le polyester
et d'autres. La lettre " R " identifie
une carcasse radiale; la lettre " D "
identifie une carcasse en diagonale;
et la lettre " B ", une carcasse
diagonale ceinturée.
5. Pression de gonflage maximalepermise
Ce chiffre représente la pression
d'air maximale à laquelle on peut
gonfler le pneu. Ne dépassez pas la
pression maximale permise.
Consultez l'étiquette de
renseignements sur les pneus et la
charge pour connaître la pression de
gonflage recommandée.
6. Charge maximale
Ce chiffre indique la charge
maximale, en kilogrammes et en
livres, que peut supporter le pneu.
Quand vous remplacez des pneus
sur le véhicule, posez toujours des
pneus avec la même cote de charge
que les pneus de première monte.
7. Classement uniforme dequalité des pneus
Les niveaux de qualité, le cas
échéant, se trouvent sur le flanc du
pneu, entre l'épaulement et la
section de largeur maximale.
Exemple :
USURE DE BANDE 200
TRACTION AA
TEMPÉRATURE A Usure de la bande de roulement
Le classement uniforme de la qualité
des pneus est un système
comparatif d'usure lors d'essais dans
des conditions contrôlées, sur un
terrain d'essai du gouvernement. Par
exemple, un pneu de classe 150
s'usera une fois et demie (1 ½) plus
vite sur le terrain d'essai du
gouvernement qu'un pneu de classe
100.
La performance relative des pneus
dépend des conditions d'usage
réelles toutefois, et peut différer
grandement de la norme vu les
variantes dans les habitudes de
conduite, les pratiques d'entretien et
les différences dans les
caractéristiques routières et
climatiques.
Les classements sont moulés sur le
flanc des pneus de tourisme. Les
pneus offerts de série ou en option
pour votre véhicule pourront être de
classement différent.

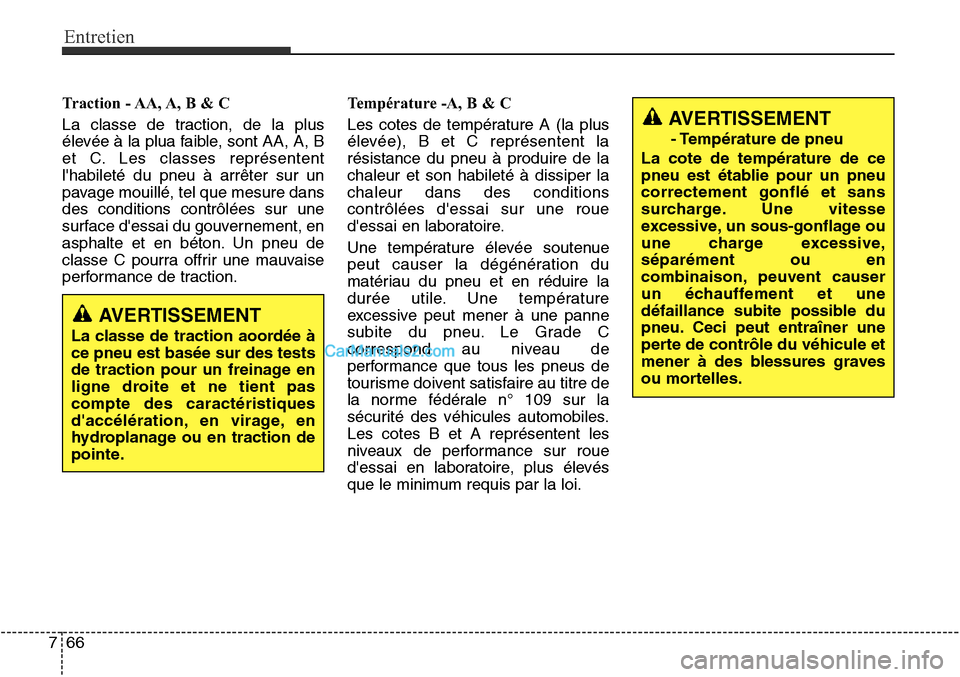

Page 798 of 847
Entretien
66
7
Traction - AA, A, B & C
La classe de traction, de la plus
élevée à la plua faible, sont AA, A, B
et C. Les classes représentent
l'habileté du pneu à arrêter sur un
pavage mouillé, tel que mesure dans
des conditions contrôlées sur une
surface d'essai du gouvernement, en
asphalte et en béton. Un pneu de
classe C pourra offrir une mauvaise
performance de traction. Température -A, B & C
Les cotes de température A (la plus
élevée), B et C représentent la
résistance du pneu à produire de la
chaleur et son habileté à dissiper la
chaleur dans des conditions
contrôlées d'essai sur une roue
d'essai en laboratoire.
Une température élevée soutenue
peut causer la dégénération du
matériau du pneu et en réduire la
durée utile. Une température
excessive peut mener à une panne
subite du pneu. Le Grade C
correspond au niveau de
performance que tous les pneus de
tourisme doivent satisfaire au titre de
la norme fédérale n° 109 sur la
sécurité des véhicules automobiles.
Les cotes B et A représentent les
niveaux de performance sur roue
d'essai en laboratoire, plus élevés
que le minimum requis par la loi.
AVERTISSEMENT
La classe de traction aoordée à
ce pneu est basée sur des tests
de traction pour un freinage en
ligne droite et ne tient pas
compte des caractéristiques
d'accélération, en virage, en
hydroplanage ou en traction de
pointe.
AVERTISSEMENT
- Température de pneu
La cote de température de ce
pneu est établie pour un pneu
correctement gonflé et sans
surcharge. Une vitesse
excessive, un sous-gonflage ou
une charge excessive,
séparément ou en
combinaison, peuvent causer
un échauffement et une
défaillance subite possible du
pneu. Ceci peut entraîner une
perte de contrôle du véhicule et
mener à des blessures graves
ou mortelles.

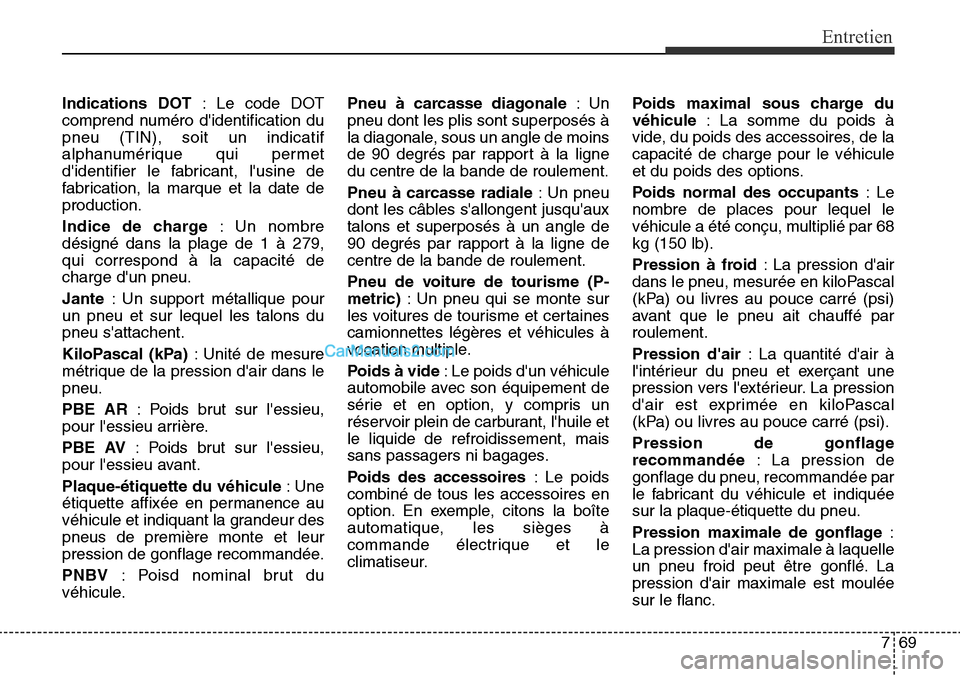

Page 801 of 847
769
Entretien
Indications DOT: Le code DOT
comprend numéro d'identification du
pneu (TIN), soit un indicatif
alphanumérique qui permet
d'identifier le fabricant, l'usine de
fabrication, la marque et la date de
production.
Indice de charge : Un nombre
désigné dans la plage de 1 à 279,
qui correspond à la capacité de
charge d'un pneu.
Jante : Un support métallique pour
un pneu et sur lequel les talons du
pneu s'attachent.
KiloPascal (kPa) : Unité de mesure
métrique de la pression d'air dans le
pneu.
PBE AR : Poids brut sur l'essieu,
pour l'essieu arrière.
PBE AV : Poids brut sur l'essieu,
pour l'essieu avant.
Plaque-étiquette du véhicule : Une
étiquette affixée en permanence au
véhicule et indiquant la grandeur des
pneus de première monte et leur
pression de gonflage recommandée.
PNBV : Poisd nominal brut du
véhicule. Pneu à carcasse diagonale
:Un
pneu dont les plis sont superposés à
la diagonale, sous un angle de moins
de 90 degrés par rapport à la ligne
du centre de la bande de roulement.
Pneu à carcasse radiale : Un pneu
dont les câbles s'allongent jusqu'aux
talons et superposés à un angle de
90 degrés par rapport à la ligne de
centre de la bande de roulement.
Pneu de voiture de tourisme (P-
metric) : Un pneu qui se monte sur
les voitures de tourisme et certaines
camionnettes légères et véhicules à
vocation multiple.
Poids à vide : Le poids d'un véhicule
automobile avec son équipement de
série et en option, y compris un
réservoir plein de carburant, l'huile et
le liquide de refroidissement, mais
sans passagers ni bagages.
Poids des accessoires : Le poids
combiné de tous les accessoires en
option. En exemple, citons la boîte
automatique, les sièges à
commande électrique et le
climatiseur. Poids maximal sous charge du
véhicule
: La somme du poids à
vide, du poids des accessoires, de la
capacité de charge pour le véhicule
et du poids des options.
Poids normal des occupants :Le
nombre de places pour lequel le
véhicule a été conçu, multiplié par 68
kg (150 lb).
Pression à froid : La pression d'air
dans le pneu, mesurée en kiloPascal
(kPa) ou livres au pouce carré (psi)
avant que le pneu ait chauffé par
roulement.
Pression d'air : La quantité d'air à
l'intérieur du pneu et exerçant une
pression vers l'extérieur. La pression
d'air est exprimée en kiloPascal
(kPa) ou livres au pouce carré (psi).
Pression de gonflage
recommandée : La pression de
gonflage du pneu, recommandée par
le fabricant du véhicule et indiquée
sur la plaque-étiquette du pneu.
Pression maximale de gonflage :
La pression d'air maximale à laquelle
un pneu froid peut être gonflé. La
pression d'air maximale est moulée
sur le flanc.

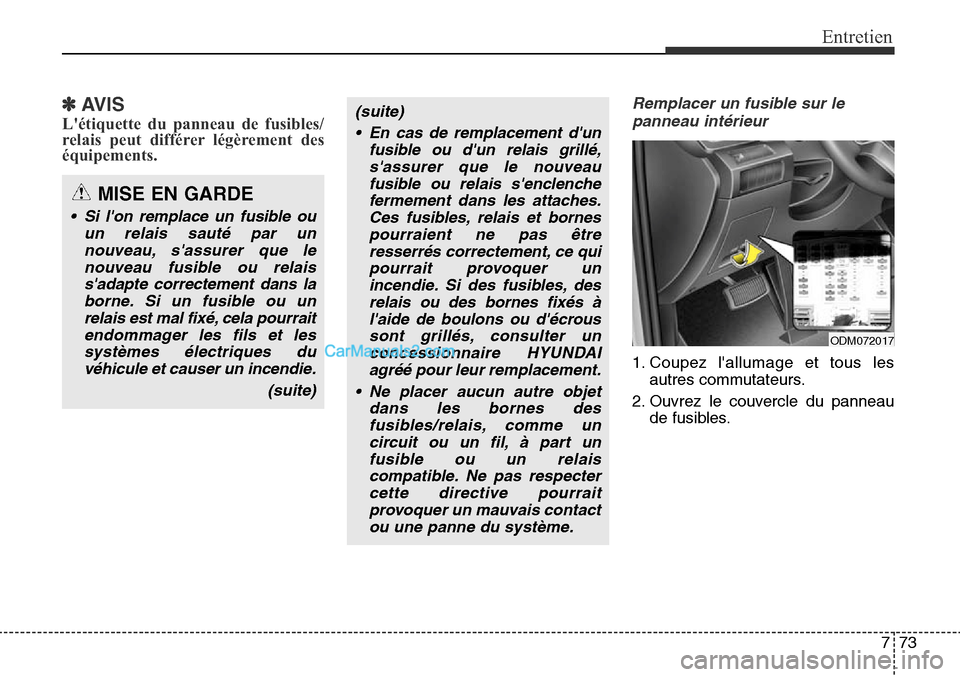

Page 805 of 847
773
Entretien
✽AVIS
L'étiquette du panneau de fusibles/
relais peut différer légèrement des
équipements.
Remplacer un fusible sur lepanneau intérieur
1. Coupez l'allumage et tous les autres commutateurs.
2. Ouvrez le couvercle du panneau de fusibles.
ODM072017
(suite)
• En cas de remplacement d'un fusible ou d'un relais grillé,s'assurer que le nouveaufusible ou relais s'enclenchefermement dans les attaches.Ces fusibles, relais et bornespourraient ne pas êtreresserrés correctement, ce quipourrait provoquer unincendie. Si des fusibles, desrelais ou des bornes fixés àl'aide de boulons ou d'écroussont grillés, consulter unconcessionnaire HYUNDAIagréé pour leur remplacement.
• Ne placer aucun autre objet dans les bornes desfusibles/relais, comme uncircuit ou un fil, à part unfusible ou un relaiscompatible. Ne pas respectercette directive pourraitprovoquer un mauvais contactou une panne du système.
MISE EN GARDE
• Si l'on remplace un fusible ouun relais sauté par unnouveau, s'assurer que lenouveau fusible ou relaiss'adapte correctement dans laborne. Si un fusible ou unrelais est mal fixé, cela pourraitendommager les fils et lessystèmes électriques duvéhicule et causer un incendie.
(suite)
