7-53
7
Mantenimiento

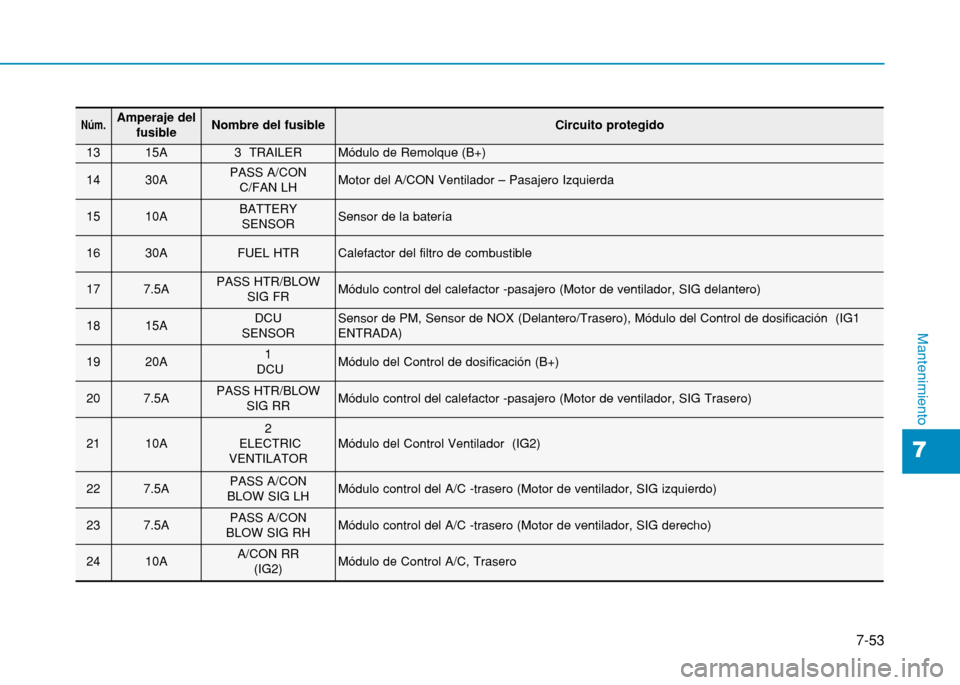

Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
1315A3 TRAILERMódulo de Remolque (B+)
1430APASS A/CONC/FAN LHMotor del A/CON Ventilador – Pasajero Izquierda
1510ABATTERYSENSORSensor de la batería
1630AFUEL HTRCalefactor del filtro de combustible
177.5APASS HTR/BLOW SIG FRMódulo control del calefactor -pasajero (Motor de ventilador, SIG delantero)
1815ADCU
SENSORSensor de PM, Sensor de NOX (Delantero/Trasero), Módulo del Control de dosificación (IG1 ENTRADA)
1920A1
DCUMódulo del Control de dosificación (B+)
207.5APASS HTR/BLOW SIG RRMódulo control del calefactor -pasajero (Motor de ventilador, SIG Trasero)
2110A2
ELECTRIC
VENTILATORMódulo del Control Ventilador (IG2)
227.5APASS A/CON
BLOW SIG LHMódulo control del A/C -trasero (Motor de ventilador, SIG izquierdo)
237.5APASS A/CON
BLOW SIG RHMódulo control del A/C -trasero (Motor de ventilador, SIG derecho)
2410AA/CON RR (IG2)Módulo de Control A/C, Trasero

7-55
7
Mantenimiento

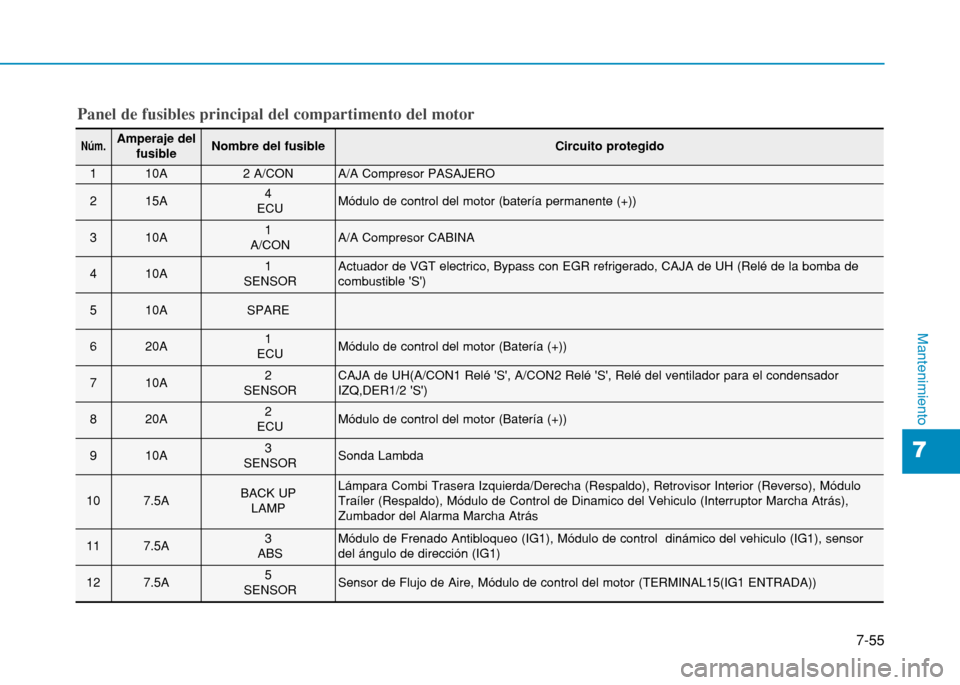

Panel de fusibles principal del compartimento del motor
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
110A2 A/CONA/A Compresor PASAJERO
215A4
ECUMódulo de control del motor (batería permanente (+))
310A1
A/CONA/A Compresor CABINA
410A1
SENSORActuador de VGT electrico, Bypass con EGR refrigerado, CAJA de UH (Relé de la bomba de combustible 'S')
510ASPARE
620A1
ECUMódulo de control del motor (Batería (+))
710A2
SENSORCAJA de UH(A/CON1 Relé 'S', A/CON2 Relé 'S', Relé del ventilador para el condensador IZQ,DER1/2 'S')
820A2
ECUMódulo de control del motor (Batería (+))
910A3
SENSORSonda Lambda
107.5ABACK UP LAMPLámpara Combi Trasera Izquierda/Derecha (Respaldo), Retrovisor Interior (Reverso), Módulo Traíler (Respaldo), Módulo de Control de Dinamico del Vehiculo (Interruptor Marcha Atrás),Zumbador del Alarma Marcha Atrás
117.5A3
ABSMódulo de Frenado Antibloqueo (IG1), Módulo de control dinámico del vehiculo (IG1), sensor del ángulo de dirección (IG1)
127.5A5
SENSORSensor de Flujo de Aire, Módulo de control del motor (TERMINAL15(IG1 ENTRADA))

7-59
7
Mantenimiento

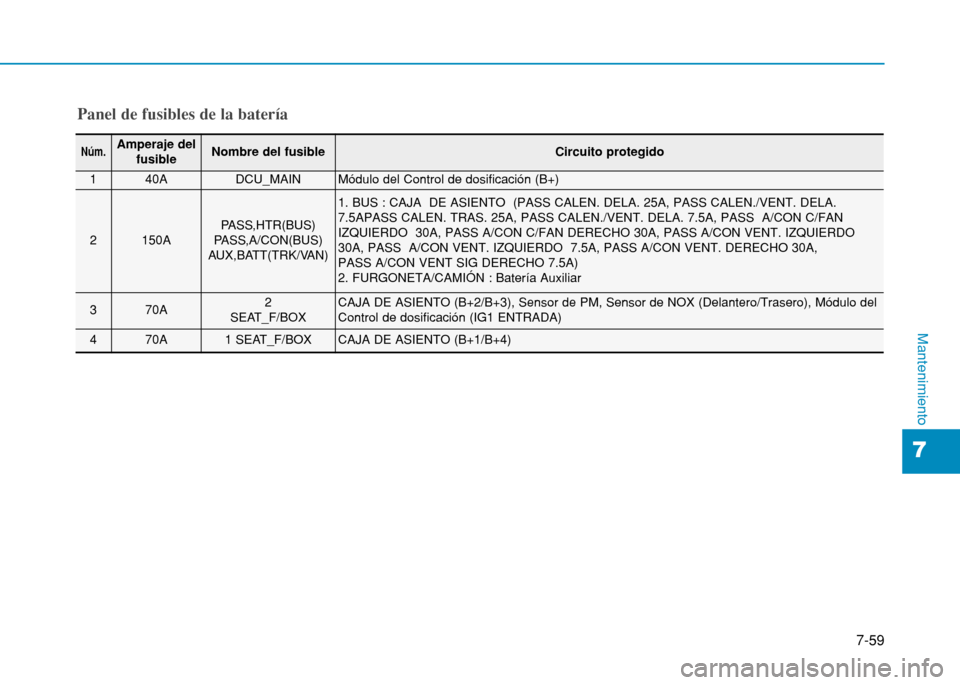

Panel de fusibles de la batería
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
140ADCU_MAINMódulo del Control de dosificación (B+)
2150APASS,HTR(BUS)
PASS,A/CON(BUS)
AUX,BATT(TRK/VAN)
1. BUS : CAJA DE ASIENTO (PASS CALEN. DELA. 25A, PASS CALEN./VENT. DELA. 7.5APASS CALEN. TRAS. 25A, PASS CALEN./VENT. DELA. 7.5A, PASS A/CON C/FANIZQUIERDO 30A, PASS A/CON C/FAN DERECHO 30A, PASS A/CON VENT. IZQUIERDO30A, PASS A/CON VENT. IZQUIERDO 7.5A, PASS A/CON VENT. DERECHO 30A,PASS A/CON VENT SIG DERECHO 7.5A)2. FURGONETA/CAMIÓN : Batería Auxiliar
370A2
SEAT_F/BOXCAJA DE ASIENTO (B+2/B+3), Sensor de PM, Sensor de NOX (Delantero/Trasero), Módulo del Control de dosificación (IG1 ENTRADA)
470A1 SEAT_F/BOXCAJA DE ASIENTO (B+1/B+4)
