78
4

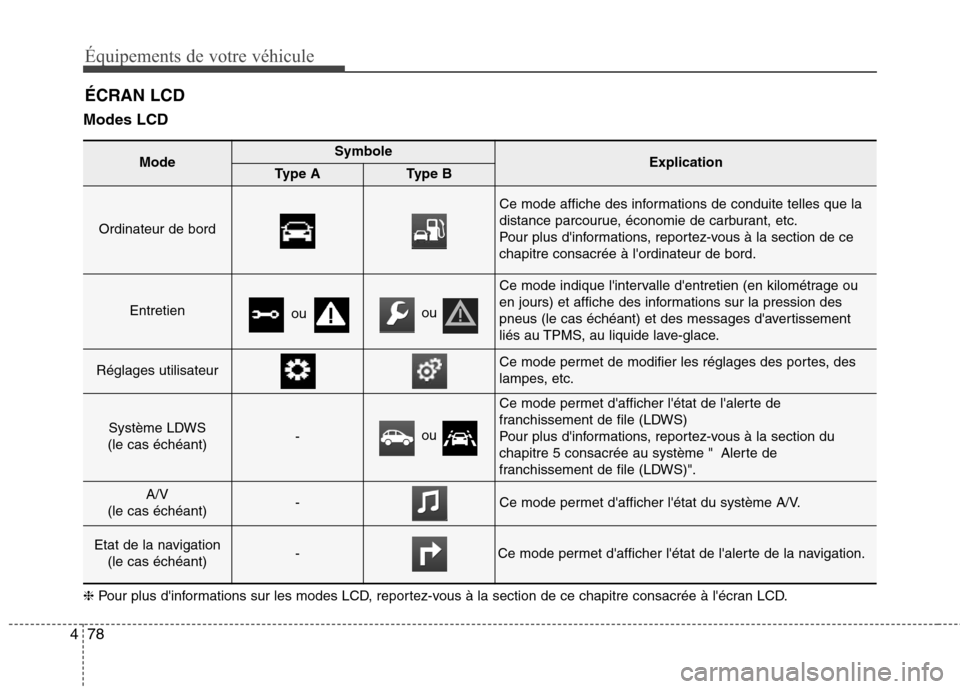

Équipements de votre véhicule
Modes LCD ÉCRAN LCD
ModeSymboleExplicationType AType B
Ordinateur de bord
Ce mode affiche des informations de conduite telles que la
distance parcourue, économie de carburant, etc.
Pour plus d'informations, reportez-vous à la section de cechapitre consacrée à l'ordinateur de bord.
Entretien
Ce mode indique l'intervalle d'entretien (en kilométrage ou
en jours) et affiche des informations sur la pression des
pneus (le cas échéant) et des messages d'avertissement
liés au TPMS, au liquide lave-glace.
Réglages utilisateurCe mode permet de modifier les réglages des portes, des
lampes, etc.
Système LDWS
(le cas échéant)-
Ce mode permet d'afficher l'état de l'alerte de
franchissement de file (LDWS)
Pour plus d'informations, reportez-vous à la section du
chapitre 5 consacrée au système " Alerte de
franchissement de file (LDWS)".
A/V
(le cas échéant)-Ce mode permet d'afficher l'état du système A/V.
Etat de la navigation (le cas échéant)-Ce mode permet d'afficher l'état de l'alerte de la navigation.
ou ou
ou
❈ Pour plus d'informations sur les modes LCD, reportez-vous à la section de ce chapitre consacrée à l'écran LCD.

621

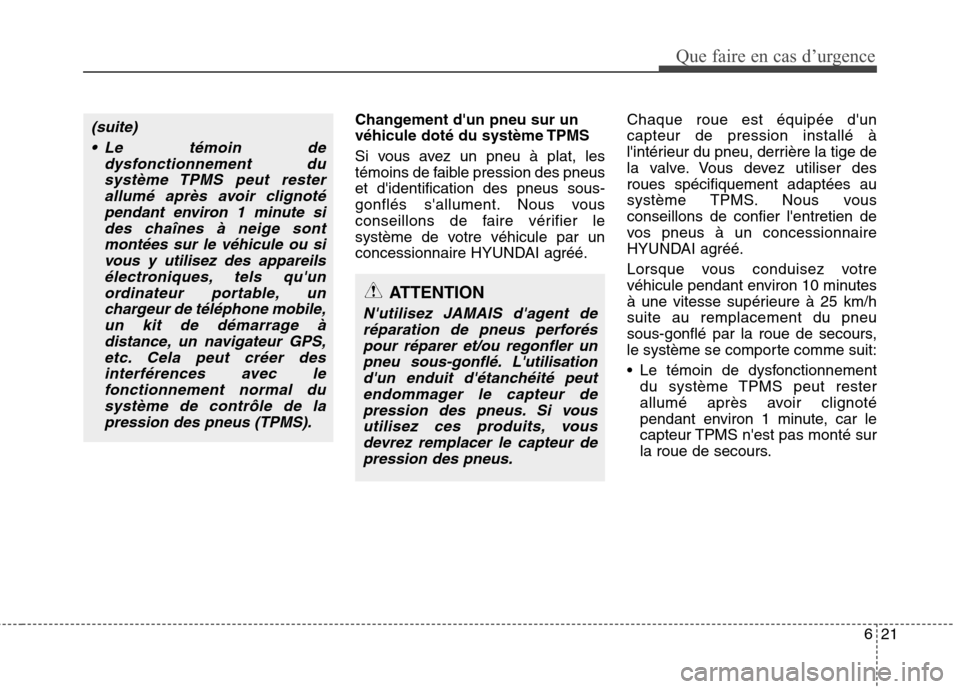

Que faire en cas d’urgence
Changement d'un pneu sur un
véhicule doté du système TPMS
Si vous avez un pneu à plat, les
témoins de faible pression des pneuset d'identification des pneus sous-
gonflés s'allument. Nous vous
conseillons de faire vérifier le
système de votre véhicule par un
concessionnaire HYUNDAI agréé.Chaque roue est équipée d'uncapteur de pression installé à
l'intérieur du pneu, derrière la tige de
la valve. Vous devez utiliser desroues spécifiquement adaptées au
système TPMS. Nous vousconseillons de confier l'entretien de
vos pneus à un concessionnaire
HYUNDAI agréé.
Lorsque vous conduisez votre
véhicule pendant environ 10 minutes
à une vitesse supérieure à 25 km/hsuite au remplacement du pneu
sous-gonflé par la roue de secours,
le système se comporte comme suit:
Le témoin de dysfonctionnement
du système TPMS peut rester
allumé après avoir clignoté
pendant environ 1 minute, car le
capteur TPMS n'est pas monté sur
la roue de secours.(suite)
Le témoin de dysfonctionnement dusystème TPMS peut rester allumé après avoir clignotépendant environ 1 minute sides chaînes à neige sont montées sur le véhicule ou sivous y utilisez des appareilsélectroniques, tels qu'unordinateur portable, un chargeur de téléphone mobile,un kit de démarrage àdistance, un navigateur GPS, etc. Cela peut créer desinterférences avec lefonctionnement normal du système de contrôle de lapression des pneus (TPMS).
ATTENTION
N'utilisez JAMAIS d'agent deréparation de pneus perforéspour réparer et/ou regonfler un pneu sous-gonflé. L'utilisationd'un enduit d'étanchéité peutendommager le capteur depression des pneus. Si vous utilisez ces produits, vousdevrez remplacer le capteur depression des pneus.

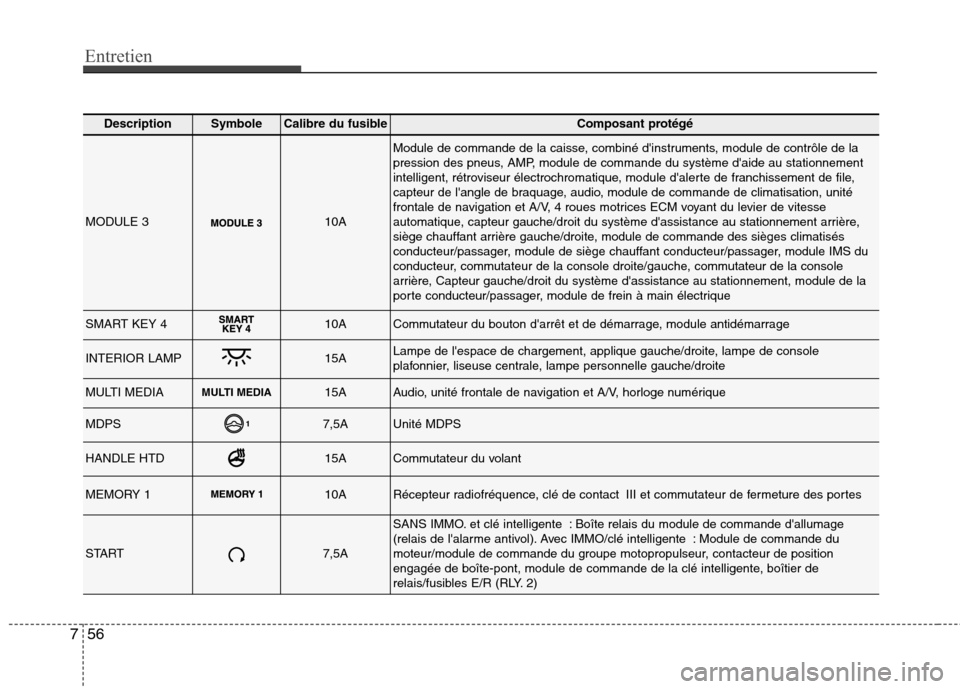

Entretien
56
7
DescriptionSymbole Calibre du fusibleComposant protégé
MODULE 310A
Module de commande de la caisse, combiné d'instruments, module de contrôle de la
pression des pneus, AMP, module de commande du système d'aide au stationnement
intelligent, rétroviseur électrochromatique, module d'alerte de franchissement de file,
capteur de l'angle de braquage, audio, module de commande de climatisation, unité
frontale de navigation et A/V, 4 roues motrices ECM voyant du levier de vitesse
automatique, capteur gauche/droit du système d'assistance au stationnement arrière,
siège chauffant arrière gauche/droite, module de commande des sièges climatisés
conducteur/passager, module de siège chauffant conducteur/passager, module IMS du
conducteur, commutateur de la console droite/gauche, commutateur de la console
arrière, Capteur gauche/droit du système d'assistance au stationnement, module de la
porte conducteur/passager, module de frein à main électrique
SMART KEY 410ACommutateur du bouton d'arrêt et de démarrage, module antidémarrage
INTERIOR LAMP15ALampe de l'espace de chargement, applique gauche/droite, lampe de console
plafonnier, liseuse centrale, lampe personnelle gauche/droite
MULTI MEDIAMULTI MEDIA15AAudio, unité frontale de navigation et A/V, horloge numérique
MDPS7,5AUnité MDPS
HANDLE HTD15ACommutateur du volant
MEMORY 110ARécepteur radiofréquence, clé de contact III et commutateur de fermeture des portes
START7,5A
SANS IMMO. et clé intelligente : Boîte relais du module de commande d'allumage
(relais de l'alarme antivol). Avec IMMO/clé intelligente : Module de commande du
moteur/module de commande du groupe motopropulseur, contacteur de position
engagée de boîte-pont, module de commande de la clé intelligente, boîtier de
relais/fusibles E/R (RLY. 2)

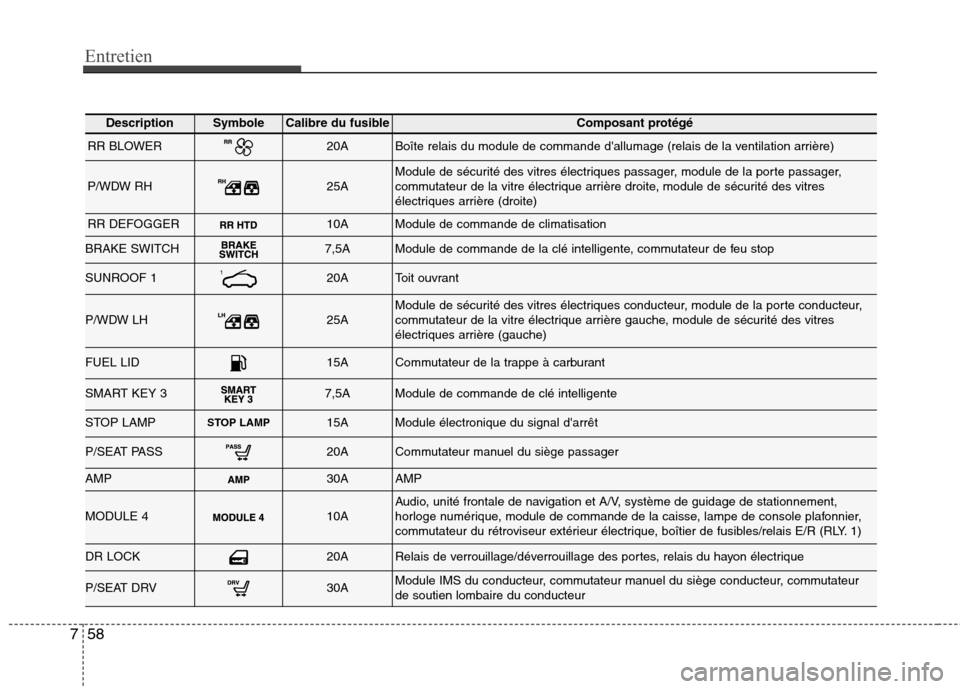

Entretien
58
7
DescriptionSymbole Calibre du fusibleComposant protégé
RR BLOWER20ABoîte relais du module de commande d'allumage (relais de la ventilation arrière)
P/WDW RH25AModule de sécurité des vitres électriques passager, module de la porte passager,
commutateur de la vitre électrique arrière droite, module de sécurité des vitres
électriques arrière (droite)
RR DEFOGGER10AModule de commande de climatisation
BRAKE SWITCH7,5AModule de commande de la clé intelligente, commutateur de feu stop
SUNROOF 120AToit ouvrant
P/WDW LH25AModule de sécurité des vitres électriques conducteur, module de la porte conducteur,
commutateur de la vitre électrique arrière gauche, module de sécurité des vitres
électriques arrière (gauche)
FUEL LID15ACommutateur de la trappe à carburant
SMART KEY 37,5AModule de commande de clé intelligente
STOP LAMPSTOP LAMP15AModule électronique du signal d'arrêt
P/SEAT PASS20ACommutateur manuel du siège passager
AMP30AAMP
MODULE 410AAudio, unité frontale de navigation et A/V, système de guidage de stationnement,
horloge numérique, module de commande de la caisse, lampe de console plafonnier,
commutateur du rétroviseur extérieur électrique, boîtier de fusibles/relais E/R (RLY. 1)
DR LOCK20ARelais de verrouillage/déverrouillage des portes, relais du hayon électrique
P/SEAT DRV30AModule IMS du conducteur, commutateur manuel du siège conducteur, commutateur de soutien lombaire du conducteur

Index
4
I
Conditions de conduite dangereuses ........................5-76
Conduite dans des zones inondées ..........................5-80
Conduite de nuit ......................................................5-79
Conduite sous la pluie ..............................................5-79
Conduite tout-terrain ................................................5-80
Faire basculer le véhicule ........................................5-77
Négociation en douceur de virages ..........................5-78
Réduction du risque de tonneau ..............................5-76
Sport automobile à vitesse supérieure ....................5-80
Conduite en hiver..........................................................5-82
Console centrale de rangement ..................................4-193
Console de lunettes de soleil ......................................4-195
Contrôle électronique de stabiité (ESC) ......................5-49
Déclaration de conformité ............................................8-12
Dégivrage ....................................................................4-162 Dégivrage de la lunette arrière ..............................4-162
Dégivrage et désembuage du pare-brise ....................4-189
Système de commande automatique de laclimatisation ........................................................4-190
Système de commande manuelle de la climatisation ........................................................4-189
Démarrage d'urgence ......................................................6-5 Démarrage avec des câbles ........................................6-5
Démarrage en poussant ..............................................6-7
Dimensions ....................................................................8-2 Éclairage ....................................................................4-142
Changement de sens de circulation(Pour l'Europe) ....................................................4-145
Changement feux de route ....................................4-147
Clignotants et signaux de changement de voie......4-148
Commande de l’éclairage ......................................4-143
Dispositif de réglage des phares ............................4-150
Feux de brouillard arrière ......................................4-149
Feux de jour ..........................................................4-150
Fonction de veille automatique des phares ............4-142
Fonction économiseur de batterie ..........................4-142
Système de phares adaptatifs (AFLS)....................4-151
Voyant des feux antibrouillard avant ....................4-148
Éclairage intérieur ......................................................4-157
Extinction Automatiquedes plafonniers ................4-157
Lampe d'accueil portière ........................................4-160
Lampe de la boîte à gants ......................................4-159
Lampe du hayon à bagages ....................................4-159
Liseuse....................................................................4-158
Lumière du miroir de courtoisie ..........................4-159
Plafonnier ..............................................................4-157
Écran LCD ....................................................................4-78 Messages d'avertissement ........................................4-84
Mode A/V ................................................................4-84
Mode d'état de la navigation ....................................4-84
