2015 Hyundai Genesis свет

7-63
Техническое обслуживание
7

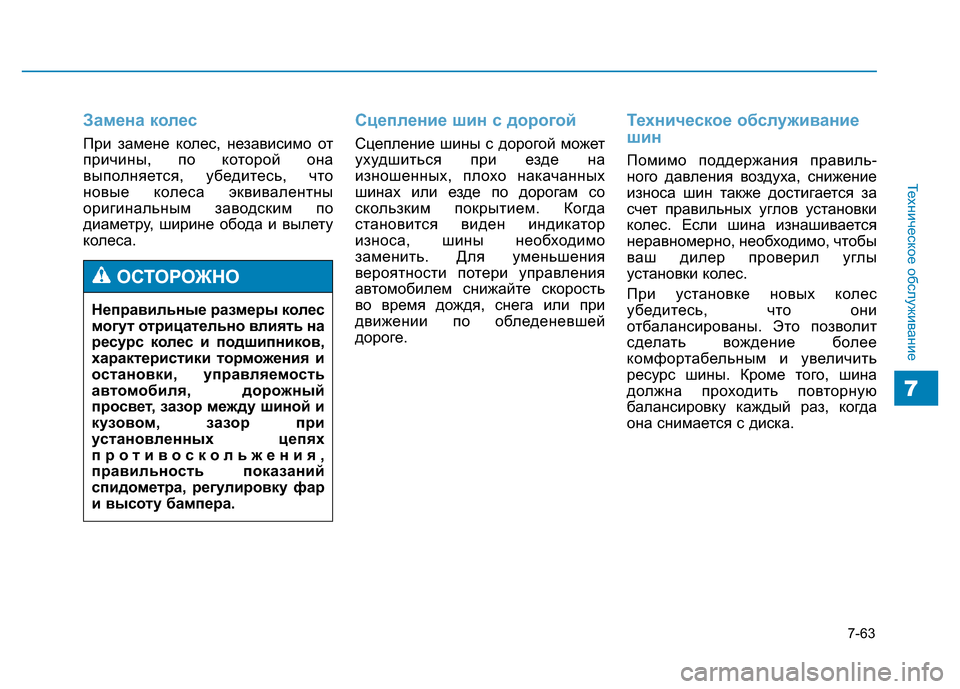

Замена колес
При замене колес, независимо от
причины, по которой она
выполняется, убедитесь, что
новые колеса эквивалентны
оригинальным заводским по
диаметру, ширине обода и вылету
колеса.
Сцепление шин с дорогой
Сцепление шины с дорогой может
ухудшиться при езде на
изношенных, плохо накачанных
шинах или езде по дорогам со
скользким покрытием. Когда
становится виден индикатор
износа, шины необходимо
заменить. Для уменьшения
вероятности потери управления
автомобилем снижайте скорость
во время дождя, снега или при
движении по обледеневшей
дороге.
Техническое обслуживание
шин
Помимо поддержания правиль-
ного давления воздуха, снижение
износа шин также достигается за
счет правильных углов установки
колес. Если шина изнашивается
неравномерно, необходимо, чтобы
ваш дилер проверил углы
установки колес.
При установке новых колес
убедитесь, что они
отбалансированы. Это позволит
сделать вождение более
комфортабельным и увеличить
ресурс шины. Кроме того, шина
должна проходить повторную
балансировку каждый раз, когда
она снимается с диска. Неправильные размеры колес
могут отрицательно влиять на
ресурс колес и подшипников,
характеристики торможения и
остановки, управляемость
автомобиля, дорожный
просвет, зазор между шиной и
кузовом, зазор при
установленных цепях
противоскольжения,
правильность показаний
спидометра, регулировку фар
и высоту бампера.
ОСТОРОЖНО

7-70
Техническое обслуживание
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ
Для защиты электрической
системы автомобиля от выхода из
строя в результате электрической
перегрузки используются плавкие
предохра-нители.
Данный автомобиль имеет две
(или три) панели предохранителей.
Одна располагается под панелью
со стороны водителя, остальные -
в отсеке двигателя возле
аккумуляторной батареи.
Если в вашем автомобиле не
работают какие-либо осветительные
приборы дополнительное
электрооборудование или элементы
управления, проверьте плавкий
предохранитель соответствующей
цепи. Если предохранитель
перегорел, проводник внутри него
будет расплавленным.
Если электрическая система не
работает, в первую очередь
проверьте панель
предохранителей, установленную
со стороны водителя.
Перед заменой перегоревшего
предохранителя отсоедините
отрицательный кабель АКБ.Для замены сгоревшего плавкого
предохранителя всегда
используйте предохранитель того
же номинала.
Если после выполнения замены
предохранитель повторно
перегорел, это указывает на
наличие неисправности элементов
электрической системы. Избегайте
использования затронутых систем.
Рекомендуем обратиться за
консультацией к авторизованному
дилеру HYUNDAI.
Используется четыре вида
предохранителей: пластинчатые
для слабых токов, патронные,
мультипредохранители и плавкие
перемычки для сильных токов.
Исправный
предохранительИсправный
предохранитель ■Предохранитель ножевого типа
■Предохранитель патронного типа
■МультипредохранительСгоревший
предохранитель
Сгоревший
предохранитель
■Плавкая перемычка
Исправный
предохранительСгоревший
предохранитель
OLMB073029/OBH072060Сгоревший
предохранитель Исправный
предохранитель

7-80
Техническое обслуживание
Блок предохранителей со стороны водителя
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
Плафон освещения
салона10AПлафон освещения салона, плафон освещения салона ЛЕВ/ПРАВ, плафон
потолочной консоли, Передняя лампа подсветки ЛЕВ/ПРАВ
Электронный
ключ 315AБлок управления эл. ключами
Розетк а питания 120AПередняя розетка питания и прикуриватель
Модуль 615AФара ЛЕВ/ПРАВ, выключатель системы автоматического удерживания и выбора
режима вождения, Блок автоматической коррекции угла наклона фар, индикатор
положения селектора АКП
Электростеклоподъ
емник ЛЕВ30AМодуль электрического стеклоподъемника двери водителя и пассажира, модуль
электрического стеклоподъемника ЗЛ двери
Люк в крыше25AЭлектродвигатель люка в крыше
Выключатель
сигнала
торможения10AВыключатель сигнала торможения, блок управления эл. ключами
Розетк а питания 220AПередняя розетка питания и прикуриватель
Рулевой колесо с
обогревом15AСоединитель с устройством вращающимся (модуль рулевого колеса с обогревом)
Водительское
сиденье с
электроприводом30AМодуль интегрированной системы памяти водительского сидения, блок реле
водительского сиденья с электроприводом

7-86
Техническое обслуживание
Основной блок предохранителей моторного отсека - II
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
ГЕНЕРАТОР200AГенератор, мультипредохранитель (BATT) - F12/F13/F14/F15, плавкий
предохранитель - F19/F20/F21/F22/F23
B+160AIGPM (плавкий предохранитель - F16/F42, устройство защиты от токов утечки
(плавкий предохранитель - F2/F9/F10/F17/F35), IPS 1)
B+360AIGPM (плавкий предохранитель - F11/F18/F30/F36, IPS 2/IPS 3/IPS 5/IPS 7)
B+460AIGPM (плавкий предохранитель - F24/F29, IPS 4/IPS 6)
B+660AМеталлический монтажный блок (ПП № 1, плавкий предохранитель - F40/F41/F42)
B+780AМеталлический монтажный блок (ПП № 2, плавкий предохранитель - F65/F68/F69/F71)
B+260AIGPM (плавкий предохранитель - F1/F8/F15/F22/F28/F33/F39/F40/F45/F46)
Вентилятор
охлаждения70AРеле 1 (реле вентилятора системы охлаждения)
B+580AМеталлический монтажный блок (ПП № 1, плавкий предохранитель - F52/F53/F54/F55)
MDPS125AБлок MDPS
Фонарь света
заднего хода10ATCM, переключатель диапазонов коробки передач, задний комбинированный фонарь
(ВНУТР) ЛЕВ/ПРАВ, электрохромное зеркало, головное устройство А/В и навигации
Блок реле
заднего сиденья
с электрическим
приводом
30AБлок реле заднего сиденья с электроприводом

7-88
Техническое обслуживание
Основной блок предохранителей моторного отсека — II
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
Устройство
предварительног
о натяжения
ремня
безопасности 1
30AМодуль устройства предварительного натяжения ремня безопасности
Устройство
предварительног
о натяжения
ремня
безопасности 2
30AМодуль устройства предварительного натяжения ремня безопасности
Соленоид фары
дальнего света10AМеталлический монтажный блок (ПП № 2 - реле соленоида фары дальнего света)

7-94
Техническое обслуживание
ЛАМПЫ ОСВЕЩЕНИЯ
Используйте лампы с требуемой
величиной мощности.При замене сгоревших ламп
используйте новые лампы
той же мощности. В
противном случае, может
произойти перегорание
плавкого предохранителя или
повреждение электрической
проводки.
ВНИМАНИЕ
Если у вас нет необходимого
инструмента, надлежащих ламп
и опыта, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI. Во многих
случаях замена ламп в
автомобиле затруднена
другими деталями, которые
необходимо демонтировать
для получения доступа к
лампе. В особенности это
касается демонтажа узла фары
для замены ламп.
Снятие/установка узла фары
может привести к повреждению
автомобиля.
ВНИМАНИЕ
Выполнение работ, связанных
с лампами освещения
Перед выполнением работ,
связанных с осветительными
приборами, поставьте
автомобиль на стояночный
тормоз, убедитесь, Кнопка
пуска/остановки двигателя
находится в положении
ВЫКЛ. и выключите лампы во
избежание непредвиденного
перемещения автомобиля,
ожога рук или получения
удара электрическим током.
ОСТОРОЖНО

7-95
Техническое обслуживание
7
✽К СВЕДЕНИЮ
После сильного дождя или мытья
автомобиля рассеиватели фар и
задних фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха
внутри и снаружи фар. Это
явление аналогично запотеванию
окон автомобиля изнутри во
время дождя и не является
признаком наличия
неисправностей. Если в
результате утечек вода попадает в
электрическую цепь подключения
лампы, автомобиль должен быть
проверен официальным дилером
компании HYUNDAI.
❈K■➁➂➡ ➀➅➀➃➀➁➂➂  ➂→➄■➄■➂(
■➀➃▼➀➄■➂➡ ➅▲▼▲■▲▲
➅➂➄■➂➡ 0➅➡ ▼▲➃$1
Пучок ближнего света фар
распределяется асимметрично.
После въезда в страну с
противоположным направлением
движения эта асимметричная часть
будет ослеплять водителей
встречных транспортных средств.
Для предотвращения этого правила
ECE требуют применения
нескольких технических решений
(таких, как автоматическая функция
адаптации к изменению
направления дорожного движения,
нанесение самоклеющейся пленки,
направление вниз). Эти фары
сконструированы таким образом,
чтобы не ослеплять водителей
встречных автомобилей. Поэтому
вам не требуется менять фары в
стране с противоположным
направлением движения.
Замена ламп в фарах,
габаритных фонарях,
указателях поворота и
передних противотуманных
фарах
(1) Передний указатель поворота
(2) Стационарная лампа
освещения на поворотах
(3) Передняя фара
(дальнего/ближнего света)
(4) Габаритный огонь
(светодиодный) /
Лампа дневных ходовых огней
(при наличии)
(5) Лампа передней
противотуманной фары
ODH073039

7-96
Техническое обслуживание
Фара (газоразрядная)
Если лампа не работает, обратитесь
к авторизованному дилеру HYUNDAI
для проверки автомобиля.
1. Выключите двигатель.
2. Откройте капот.
3. Извлеките патрон из блок-фары,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-
фары.
4. Извлеките лампу из патрона,
нажав на нее и повернув против
часовой стрелки до совмещения
выступов на лампе с прорезями
патрона. Извлеките лампу из
патрона.5. Установите новую лампу, для
чего вдавите ее в патрон и
поверните до фиксации.
6. Установите патрон в блок-фару.
Для этого необходимо
совместить выступы на патроне
с прорезями блок-фары.
7. Вдавите патрон в блок-фару и
поверните его по часовой
стрелке.ПРЕДУПРЕЖДЕНИЕ.
ГАЗОРАЗРЯДНАЯДНАЯ
ЛАМПАФара ближнего света
(при наличии)
Не пытайтесь менять или
проверять лампы фар
ближнего света (ксеноновые)
вследствие опасности
поражения электрическим
током. Если лампы передних
фар ближнего света
(ксеноновые) не загораются,
обратитесь к уполномоченному
дилеру HYUNDAI для проверки
автомобиля.
ОСТОРОЖНО
ODH073064L
