Колеса и шины ................................................7-55
Уход за шинами ....................................................7-55
Рекомендуемое давление воздуха в
холодных шинах....................................................7-55
Проверка давления воздуха в шинах .................7-57
Перестановка колес .............................................7-59
Регулировка углов установки колес и
балансировка шин ................................................7-60
Замена шин ...........................................................7-61
Замена колес ........................................................7-63
Сцепление шин с дорогой....................................7-63
Техническое обслуживание шин .........................7-63
Маркировка на боковой поверхности шины .......7-64
Низкопрофильная шина .......................................7-68
Плавкие предохранители ...............................7-70
Описание панели плавких предохранителей
и реле ....................................................................7-76
Лампы освещения ...........................................7-94
Замена ламп в фарах, габаритных фонарях,
указателях поворота и передних противотуманных
фарах .....................................................................7-95
Замена лампы бокового повторителя указателя
поворота ................................................................7-98
Регулировка фар и противотуманных фар
- для Европы .........................................................7-99Замена лампы заднего комбинированного ф
онаря ....................................................................7-104
Замена дополнительного сигнала торможения...7-106
Замена лампы освещения номерного знака ....7-106
Замена лампы плафона освещения салона ....7-106
Уход за внешним видом
автомобиля ....................................................7-107
Внешний уход......................................................7-107
Уxoд зa caлoнoм .................................................7-114
Система снижения токсичности выбросов..7-117
Система снижения токсичности выбросов из
картера двигателя ...............................................7-118
Система снижения токсичности выбросов из
топливного бака .................................................7-118
Система снижения токсичности выхлопных
газов .....................................................................7-119
7
Page 503 of 652
7-3
Техническое обслуживание
7

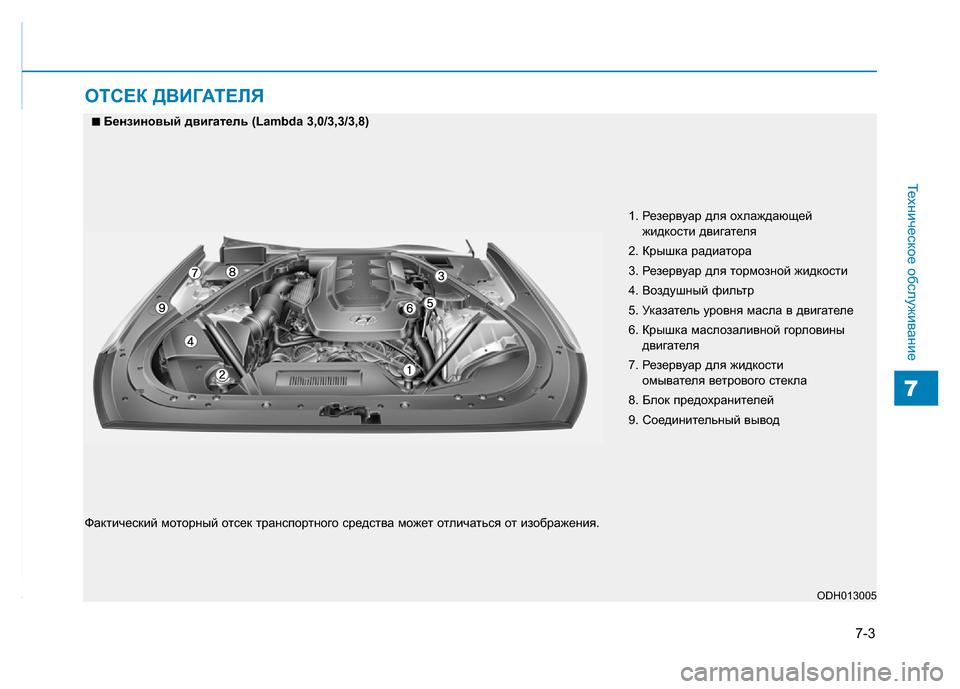

ОТСЕК ДВИГАТЕЛЯ
1. Резервуар для охлаждающей
жидкости двигателя
2. Крышка радиатора
3. Резервуар для тормозной жидкости
4. Воздушный фильтр
5. Указатель уровня масла в двигателе
6. Крышка маслозаливной горловины
двигателя
7. Резервуар для жидкости
омывателя ветрового стекла
8. Блок предохранителей
9. Соединительный вывод
ODH013005
■Бензиновый двигатель (Lambda 3,0/3,3/3,8)
Фактический моторный отсек транспортного средства может отличаться от изображения.
Page 504 of 652
7-4
Техническое обслуживание
1. Резервуар для охлаждающей
жидкости двигателя
2. Крышка радиатора
3. Бачок для тормозной жидкости
4. Воздушный фильтр
5. Указатель уровня масла в двигателе
6. Крышка маслозаливной горловины
двигателя
7. Резервуар для жидкости
омывателя ветрового стекла
8. Блок предохранителей
9. Соединительный вывод
■Дизельный двигатель (Tau 5,0)
Фактический моторный отсек транспортного средства может отличаться от изображения.
ODH013006L
Page 505 of 652

7-5
Техническое обслуживание
7
КОМПЛЕКС РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
При выполнении любых работ по
техническому обслуживанию или
проверке необходимо соблюдать
максимальную осторожность,
чтобы не повредить автомобиль и
не травмировать себя.
Ненадлежащее, неполное или
недостаточное техническое
обслуживание может привести к
проблемам в эксплуатации
автомобиля, способным привести
к его повреждению, дорожно-
транспортному происшествию или
травме.Ответственность владельца
✽ *1&1-0;
Владелец автомобиля отвечает за
обслуживание и хранение
документации.
Рекомендуется проводить
обслуживание автомобиля у
авторизованного дилера HYUNDAI.
Храните документы о надлежащем
техническом обслуживании,
проведенном в соответствии с
запланированным графиком
технического обслуживания,
указанным на следующих
страницах. Эта информация
необходима для подтверждения
того, техническое и
профилактическое обслуживание
автомобиля соответствует
требованиям, предъявляемым для
сохранения гарантийных
обязательств на автомобиль.Подробная информация о
гарантийных обязательствах
представлена в паспорте
технического обслуживания
автомобиля.
Гарантия не распространяется на
ремонтные и регулировочные
работы, явившиеся следствием
ненадлежащего обслуживания
или невыполнения требуемого
обслуживания.
Page 506 of 652

7-6
Техническое обслуживание
Меры предосторожности при
проведении технического
обслуживания владельцем
автомобиля
Неправильное или неполное
проведение технического
обслуживания может привести к
возникновению неисправностей. В
данном разделе даны указания по
выполнению только наиболее
простых операций по
техническому обслуживанию.
✽К СВЕДЕНИЮ
Неправильное техническое
обслужи-вание, проводимое
владельцем автомобиля в течение
гарантийного срока, может
сказываться на действии гарантии.
Для получения более подробной
информации обращайтесь к
отдельному паспорту технического
обслуживания, который выдается
при покупке автомобиля. Если вы
не уверены, что можете правильно
выполнить какую-либо процедуру
ремонта или технического
обслуживания автомобиля,
рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для обслуживания системы.
Работы по техническому
обслуживанию
•Проведение работ по
техническому обслуживанию
автомобиля может быть
сопряжено с опасностью для
здоровья. При выполнении
некоторых видов работ вы
можете получить серьезные
травмы. Если у вас
недостаточно знаний или
опыта или отсутствуют
инструменты и
оборудование, необходимые
для выполнения работы,
рекомендуем проводить
обслуживание системы у
авторизованного дилера
HYUNDAI.
(Продолжение)
ОСТОРОЖНО
Page 507 of 652

7-7
Техническое обслуживание
7
(Продолжение)
•Выполнение работ под
капотом при работающем
двигателе может
представлять опасность для
здоровья. Опасность
усиливается, если на вас
надеты ювелирные изделия
или свободная одежда. Они
могут попасть в движущиеся
детали и стать причиной
травмы. Таким образом, если
вам необходимо держать
двигатель включенным при
выполнении работ под
капотом, убедитесь, что вы
сняли все ювелирные
изделия (особенно кольца,
браслеты, часы и ожерелья),
а также галстук, шарф и
аналогичные элементы
одежды, прежде чем
приближаться к
работающему двигателю или
вентиляторам охлаждения.
•Недопустимо располагать
тяжелые предметы или
прилагать чрезмерное
усилие к верхней части
крышки двигателя (при
наличии) или к компонентам
топливной системы.
•Для проверки топливной
системы (топливопроводы
и устройства для впрыска
топлива) рекомендуется
обратиться к официальному
дилеру HYUNDAI.
•Не следует длительное
время ездить с
демонтированной крышкой
двигателя (при наличии).
•При проверке моторного
отсека недопустимо
использование открытого
огня. Топливо, жидкость
омывателя и т. д. являются
воспламеняемыми
жидкостями и могут стать
причиной пожара.
(Продолжение)
(Продолжение)
•Перед выполнением любых
работ с электрической
системой должен быть
отключен провод от
отрицательного (–) вывода
аккумуляторной батареи.
Иначе вероятно поражение
электрическим током.
•При демонтаже панелей
обивки с помощью отвертки
для винтов и шурупов с
прямым шлицем должна
соблюдаться осторожность,
чтобы не повредить обивку.
•Должна соблюдаться
осторожность при очистке
или замене ламп, чтобы
избежать ожогов или
поражения электрическим
током.
ВНИМАНИЕ
Page 508 of 652

7-8
Техническое обслуживание
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ВЛАДЕЛЬЦЕМ АВТОМОБИЛЯ
Ниже представлены списки
проверок автомобиля и проверок,
которые должны быть проводиться с
указанной периодичностью,
позволяющей обеспечить
безопасную и длительную
эксплуатацию автомобиля. При
возникновении вопросов
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
Данные проверки технического
состояния, выполняемые
владельцем автомобиля, в
основном, не подпадают под
действие гарантийных обязательств.
В связи с этим, в некоторых случаях
владелец должен будет оплатить
выполнение работ, а также
использованные детали и
смазочные материалы.График технического
обслуживания, проводимого
владельцем автомобиля
При заправке автомобиля
топливом:
• Проверьте уровень моторного
масла.
• Проверьте уровень
охлаждающей жидкости в бачке.
• Проверьте уровень жидкости в
бачке омывателя ветрового
стекла.
• Убедитесь, что все шины
накачаны до нормального
давления.
В процессе эксплуатации
автомобиля:
• Отмечайте все изменения в
звуке выхлопа, а также
появление запаха выхлопных
газов в салоне.
• Следите за вибрацией рулевого
колеса. Обращайте внимание на
возрастание усилия, требуемого
для поворота рулевого колеса,
появление люфта в рулевом
колесе, изменение его
нейтрального положения.
• Обращайте внимание, не
происходит ли постоянного
небольшого “увода” автомобиля
в одну сторону при движении по
гладкой ровной дороге.
• Во время торможения
прислушивайтесь к работе систем
автомобиля, отмечайте появление
необычных звуков, смещение в
одну сторону, увеличение хода
педали тормоза или возрастание
усилия при ее нажатии. Соблюдайте осторожность,
проверяя уровень
охлаждающей жидкости при
горячем двигателе. Горячая
охлаждающая жидкость и
пар, выходящие под
давлением из бачка, могут
стать причиной ожога или
другой травмы.
ОСТОРОЖНО
Page 509 of 652

7-9
Техническое обслуживание
7
• В случае проскальзывания или
изменений в работе коробки
передач проверьте уровень
трансмиссионной жидкости.
• Проверьте работу автоматической
коробки передач в режиме “P”
(парковка).
• Проверьте работу стояночного
тормоза.
• Убедитесь в отсутствии следов
утечек жидкостей под днищем
автомобиля (вода, капающая из
системы кондиционирования
воздуха в процессе работы или
после выключения, не является
признаком неисправности). Не реже одного раза в месяц:
• Проверьте уровень охлаждающей
жидкости в расширительном
бачке.
• Проверьте работу всех внешних
осветительных приборов,
включая стоп-сигналы, указатели
поворота и лампы аварийной
сигнализации.
• Проверьте давление воздуха во
всех шинах, включая запасное
колесо.
Не реже двух раз в год
(т.е. каждую весну и осень):
• Проверьте гибкие шланги
радиатора, отопителя и
кондиционера на отсутствие
утечек и повреждений.
• Проверьте работу омывателя и
стеклоочистителя ветрового
стекла. Очистите щетки
стеклоочистителя куском чистой
ткани, смоченной промывочной
жидкостью.
• Проверьте регулировку фар.
• Проверьте глушитель, выхлопные
трубы, кожухи и хомуты.
• Убедитесь в отсутствии износа и
правильном функционировании
поясно-плечевых ремней
безопасности.
• Убедитесь в отсутствии износа
шин и нормальной затяжке гаек
крепления колес.
