2015 FIAT DUCATO BASE CAMPER ESP

Los datos contenidos en esta publicación son a título indicativo. \
Fiat podrá modificar en cualquier momento los modelos descritos en es\
ta publicación por razones técnicas o comerciales. El Cliente puede solicitar más información en los concesionarios d\
e la Red de Asistencia Fiat. Impreso en papel ecológico sin cloro.
EMPLEO Y CUIDADO
FIATDUCATO
ESPAÑOL
COP DUCATO LUM E 20/01/14 09.59 Pagina 1

Nosotros, que hemos creado, diseñado y fabricado tu vehículo,
lo conocemos realmente hasta el más mínimo detalle y componente. En los talleres autorizados
Fiat Professional Service encontrarás a técnicos formados directamente por nosotros que te ofrecen
calidad y profesionalidad en todas las intervenciones de mantenimiento. Los talleres Fiat Professional siempre están a tu lado para realizar el mantenimiento periódico, las revisiones estacionales y brindarte consejos prácticos de nuestros expertos.
Utilizando Recambios Originales Fiat Professional, las características de fiabilidad, confort y prestaciones por las que has elegido tu nuevo vehículo se conservan a lo largo del tiempo.
Te recomendamos solicitar siempre Recambios, ya que son el resultado de nuestro esfuerzo constante en la búsqueda y el desarrollo de tecnologías cada vez más innovadoras.
Por todos estos motivos elige Recambios Originales:
los únicos especialmente diseñados por Fiat Professional para tu vehículo.
SEGURIDAD:
SISTEMA DE FRENOSECOLOGÍA: FILTROS DE PARTÍCULAS,
MANTENIMIENTO DEL CLIMATIZADORCONFORT:
SUSPENSIONES Y LIMPIAPARABRISASPRESTACIONES:
BUJÍAS, INYECTORES Y BATERÍASLINEA ACCESSORI:
BARRAS PORTAOBJETOS, LLANTAS
POR QUÉ ELEGIR
RECAMBIOS ORIGINALES
COP DUCATO LUM E 20/01/14 09.59 Pagina 2

Apreciado Cliente:
Le felicitamos y le agradecemos por haber elegido un Fiat Ducato. Hemos preparado este manual para que pueda aprovechar al máximo las
cualidades de este vehículo. Le recomendamos leer atentamente todos sus capítulos antes de ponerse por primera vez al volante.
Contiene información, consejos y advertencias importantes sobre el uso del vehículo que le ayudarán a aprovechar al máximo las
características técnicas de su Fiat Ducato. Descubrirá características y soluciones especiales; también encontrará información básica para el
cuidado, el mantenimiento, la seguridad de marcha y de funcionamiento y para el mantenimiento de su vehículo durante mucho tiempo.
Le rogamos que lea atentamente estas advertencias e indicaciones, señaladas con los símbolos:
para la seguridad de las personas;
para la integridad del vehículo;
para la protección del medio ambiente.
NOTA Estos símbolos, cuando son necesarios, se muestran al final de cada apartado y van seguidos de un número. Este número corresponde
a la advertencia específica que se encuentra al final de la sección correspondiente.
En el Libro de Garantía adjunto también encontrará una descripción de los servicios de asistencia que Fiat ofrece a sus clientes, el Certificado
de Garantía y los términos y condiciones para conservarla.
Estamos seguros de que con estas herramientas le será fácil familiarizarse con su nuevo vehículo y apreciar a los profesionales de Fiat que le
atenderán.
¡Le deseamos una buena lectura y un buen viaje!
En este Manual de Empleo y Cuidado se describen todas las versiones del Fiat Ducato, por lo que sólo se debe tener en
cuenta la información correspondiente al equipamiento, motorización y versión del vehículo que usted ha comprado. Los
datos contenidos en la presente publicación se suministran a título indicativo. Por motivos técnicos o comerciales, Fiat
Group Automobiles puede modificar en cualquier momento el modelo descrito en la presente publicación. Para más
información, acudir a la Red de Asistencia Fiat.

LECTURA OBLIGATORIA
REPOSTADO DE COMBUSTIBLE
Repostar el vehículo únicamente con gasóleo para automoción conforme con la Norma Europea EN 590. El uso de otros productos o
mezclas puede dañar irreparablemente el motor, con la consecuente anulación de la garantía por los daños causados.
ARRANQUE DEL MOTOR
Comprobar que el freno de mano esté accionado; poner la palanca de cambios en punto muerto; pisar a fondo el pedal del embrague, sin
pisar el acelerador, a continuación girar la llave de contacto a la posición MAR y esperar a que se apaguen los testigosy; girar la
llave de contacto a AVV y soltarla en cuanto el motor se ponga en marcha.
ESTACIONAMIENTO SOBRE MATERIAL INFLAMABLE
Durante el funcionamiento, el silenciador catalítico desarrolla elevadas temperaturas. Por lo tanto, no estacionar el vehículo sobre hierba,
hojas secas, agujas de pino u otros materiales inflamables: peligro de incendio.
RESPETO POR EL MEDIO AMBIENTE
El vehículo está equipado con un sistema que permite una diagnosis continua de los componentes relacionados con las emisiones, para
garantizar un mayor respeto por el medio ambiente.
ACCESORIOS ELÉCTRICOS
Si después de haber comprado el vehículo se desean instalar accesorios que requieren alimentación eléctrica (con el riesgo de descargar
gradualmente la batería), acudir a la Red de Asistencia Fiat, donde se evaluará el consumo eléctrico total y se valorará si el sistema del
vehículo está en condiciones de soportar la carga requerida.
MANTENIMIENTO PROGRAMADO
Un mantenimiento correcto permite conservar inalterable en el tiempo las prestaciones del vehículo y las características de seguridad,
respeto por el medio ambiente y bajos costes de funcionamiento.
EN EL MANUAL DE EMPLEO Y CUIDADO
... encontrará información, consejos y advertencias importantes para el uso correcto, la seguridad de marcha y el mantenimiento del
vehículo. Prestar especial atención a los símbolos(seguridad de las personas)(protección del medio ambiente)(integridad del
vehículo).

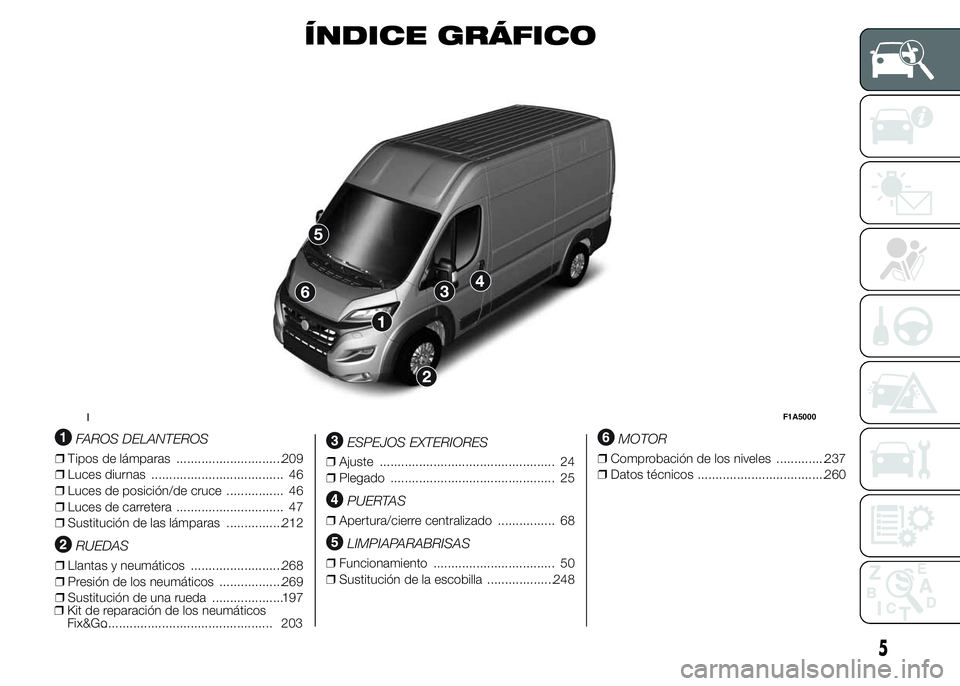

ÍNDICE GRÁFICO
.
FAROS DELANTEROS
❒Tipos de lámparas ..............................209
❒Luces diurnas ..................................... 46
❒Luces de posición/de cruce ................ 46
❒Luces de carretera .............................. 47
❒Sustitución de las lámparas ................212
RUEDAS
❒Llantas y neumáticos ..........................268
❒Presión de los neumáticos ..................269
❒Sustitución de una rueda ....................197
❒Kit de reparación de los neumáticos
Fix&Go................................................ 203
ESPEJOS EXTERIORES
❒Ajuste ................................................. 24
❒Plegado .............................................. 25
PUERTAS
❒Apertura/cierre centralizado ................ 68
LIMPIAPARABRISAS
❒Funcionamiento .................................. 50
❒Sustitución de la escobilla ...................248
MOTOR
❒Comprobación de los niveles ..............237
❒Datos técnicos ....................................260
1F1A5000
5

.

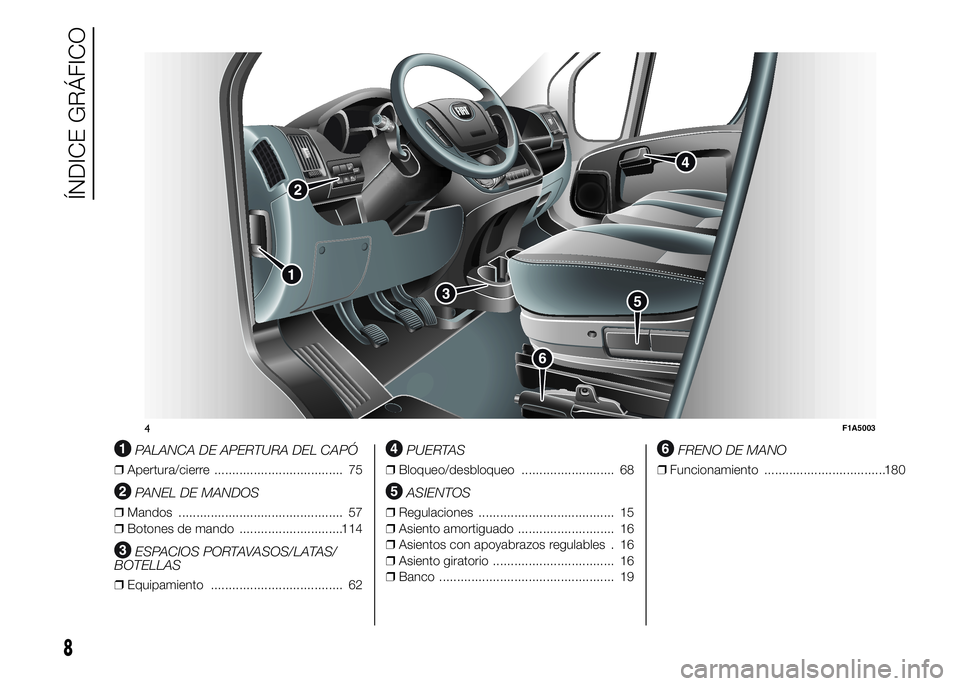

PALANCA DE APERTURA DEL CAPÓ
❒Apertura/cierre .................................... 75
PANEL DE MANDOS
❒Mandos .............................................. 57
❒Botones de mando .............................114
ESPACIOS PORTAVASOS/LATAS/
BOTELLAS
❒Equipamiento ..................................... 62
PUERTAS
❒Bloqueo/desbloqueo .......................... 68
ASIENTOS
❒Regulaciones ...................................... 15
❒Asiento amortiguado ........................... 16
❒Asientos con apoyabrazos regulables . 16
❒Asiento giratorio .................................. 16
❒Banco ................................................. 19
FRENO DE MANO
❒Funcionamiento ..................................180
M
ODE
4F1A5003
8
ÍNDICE GRÁFICO

CONOCIMIENTO DEL VEHÍCULO
Aquí empezará a conocer de cerca su
nuevo vehículo.
En el manual que está leyendo se explica
de forma fácil y directa cómo está hecho
y cómo funciona.
Por este motivo le recomendamos
consultarlo sentado cómodamente a
bordo, a fin de poder comprobar
directamente todo el contenido.SIMBOLOGÍA .................................. 10
EL SISTEMA FIAT CODE ................. 10
LAS LLAVES ................................... 11
ALARMA ELECTRÓNICA ................ 13
DISPOSITIVO DE ARRANQUE ........ 14
ASIENTOS ...................................... 15
REPOSACABEZAS ......................... 23
VOLANTE........................................ 24
ESPEJOS RETROVISORES ............ 24
CALEFACCIÓN Y VENTILACIÓN ..... 27
DIFUSORES .................................... 28
MANDOS CALEFACCIÓN Y
VENTILACIÓN ................................. 28
CLIMATIZADOR MANUAL ............... 31
CLIMATIZADOR AUTOMÁTICO ....... 34
CALEFACTOR AUXILIAR ................. 40
CALEFACTOR AUXILIAR
AUTÓNOMO ................................... 40
LUCES EXTERIORES ...................... 46
LIMPIEZA DE LOS CRISTALES ....... 50
CRUISE CONTROL (REGULADOR
DE VELOCIDAD CONSTANTE)........ 52
PLAFONES ..................................... 56
MANDOS ........................................ 57
INTERRUPTOR DE BLOQUEO DEL
COMBUSTIBLE .............................. 60
EQUIPAMIENTOS INTERIORES ..... 61
TACÓGRAFO .................................. 66SPEED BLOCK ............................... 67
SUSPENSIONES NEUMÁTICAS
AUTONIVELANTES ......................... 67
PUERTAS........................................ 68
ELEVALUNAS ................................. 74
CAPÓ ............................................. 75
PORTAEQUIPAJES/PORTAESQUÍS. 76
FAROS ............................................ 77
SISTEMA ABS................................. 78
SISTEMA ESC (ELECTRONIC
STABILITY CONTROL) .................... 79
SISTEMA TRACTION PLUS ............ 84
SISTEMA TPMS (TYRE PRESSURE
MONITORING SYSTEM) ................. 85
DRIVING ADVISOR ......................... 88
CÁMARA TRASERA (PARKVIEW®
REAR BACK UP CAMERA) ............. 93
TRAFFIC SIGN RECOGNITION ....... 95
SISTEMA EOBD .............................. 97
SENSORES DE APARCAMIENTO ... 97
SISTEMA START&STOP .................100
AUTORRADIO .................................103
ACCESORIOS ADQUIRIDOS POR
EL USUARIO ...................................104
REPOSTADO DEL VEHÍCULO.........106
PROTECCIÓN DEL MEDIO
AMBIENTE ......................................107
9

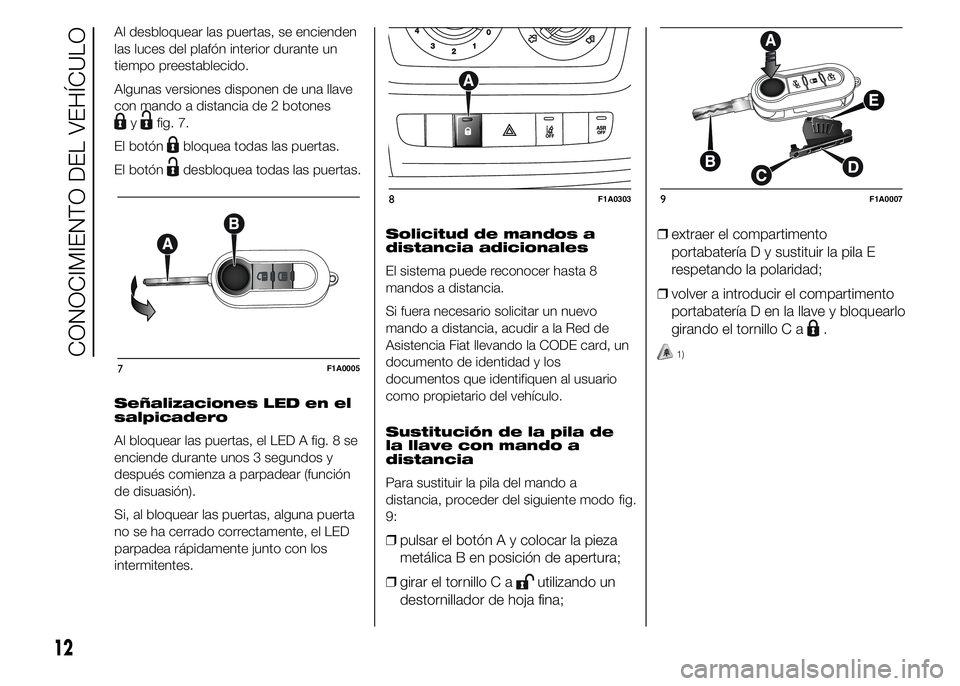

Al desbloquear las puertas, se encienden
las luces del plafón interior durante un
tiempo preestablecido.
Algunas versiones disponen de una llave
con mando a distancia de 2 botones
yfig. 7.
El botón
bloquea todas las puertas.
El botón
desbloquea todas las puertas.
Señalizaciones LED en el
salpicadero
Al bloquear las puertas, el LED A fig. 8 se
enciende durante unos 3 segundos y
después comienza a parpadear (función
de disuasión).
Si, al bloquear las puertas, alguna puerta
no se ha cerrado correctamente, el LED
parpadea rápidamente junto con los
intermitentes.Solicitud de mandos a
distancia adicionales
El sistema puede reconocer hasta 8
mandos a distancia.
Si fuera necesario solicitar un nuevo
mando a distancia, acudir a la Red de
Asistencia Fiat llevando la CODE card, un
documento de identidad y los
documentos que identifiquen al usuario
como propietario del vehículo.
Sustitución de la pila de
la llave con mando a
distancia
Para sustituir la pila del mando a
distancia, proceder del siguiente modo fig.
9:
❒pulsar el botón A y colocar la pieza
metálica B en posición de apertura;
❒girar el tornillo C a
utilizando un
destornillador de hoja fina;❒extraer el compartimento
portabatería D y sustituir la pila E
respetando la polaridad;
❒volver a introducir el compartimento
portabatería D en la llave y bloquearlo
girando el tornillo C a
.
1)7F1A0005
8F1A03039F1A0007
12
CONOCIMIENTO DEL VEHÍCULO
