2015 FIAT DUCATO BASE CAMPER sensor

Das TPMS meldet einen zu niedrigen
Reifendruck, bis Abhilfe geschaffen wird,
d.h. bis der Reifendruck wieder auf den
für kalte Reifen vorgeschriebene Druck
erreicht bzw. überschritten wird. Wenn die
Reifendruckkontrollleuchte
fest
leuchtet, muss der Reifendruck wieder auf
den für kalte Reifen vorgeschriebene
Druckwert gebracht werden. Nach der
automatischen Aktualisierung des
Systems, geht die
Reifendruckkontrollleuchte aus. Es könnte
sein, dass das Fahrzeug über 20 Minuten
bei einer Geschwindigkeit über 20 km/h
gefahren werden muss, damit das TPMS
diese Information erhält.
HINWEIS
❒Das TPMS ist keinesfalls ein Ersatz
für einen normalen Wartungsdienst
für die Reifen. Es meldet auch keine
sonstigen Fehlzustände der Reifen.
❒Das TPMS darf somit auch nicht als
Druckwächter während der
Einstellung des Reifendrucks benutzt
werden.❒Das Fahren mit ungenügendem
Reifendruck führt zu einer Erhitzung
der Reifen und kann zu Schäden
der Reifen führen. Ein ungenügender
Riefendruck verringert zudem die
Leistung bei gleichzeitig stärkerem
Verschleiß des Reifenprofils. Zudem
werden Fahrbarkeit und
Bremsverhalten verschlechtert.
❒Das TPMS ist kein Ersatz für eine
korrekte Wartung der Reifen. Der
Fahrer muss immer für einen
korrekten Reifendruck sorgen. Der
Reifendruck muss immer mit einem
geeigneten Druckwächter gemessen
werden. Dies gilt auch im Fall der
Reifendruck nicht auf einen Wert
gesunken ist, der ein Aufleuchten der
Kontrollleuchte verursacht.
❒Das TPMS meldet dem Fahrer ein
eventuell ungenügender Druck in
einem Reifen. Hierbei spielt der
Grund der Druckabnahme keine
Rolle, es könnten kalte
Außenlufttemperaturen oder der
normale Verlust des Reifendrucks
dafür verantwortlich sein.
❒Die saisonbedingten
Temperaturveränderungen
beeinflussen den Reifendruck.
Das TPMS benutzt Wireless-
Vorrichtungen mit elektronischen
Sensoren an den Radfelgen zur
konstanten Reifendruckmessung. Die an
jedem Rad installierten Sensoren
vermitteln als Bestandteil des Ventilschafts
verschiedene Informationen über den
Reifen an das Empfangsmodul, damit der
Druck berechnet werden kann.
HINWEIS Die regelmäßige Kontrolle und
die Beibehaltung des korrekten
Druckwerts in allen vier Reifen sind von
äußerster Wichtigkeit.
Das System warnt den Fahrer im Falle
eines oder mehrerer platten Reifen durch
eine Leuchte
in der Instrumententafel
(und einer Warnmeldung mit einem
akustischen Signal).
In diesem Fall das Fahrzeug so schnell
wie möglich anhalten, dem Reifendruck
aller Reifen prüfen und auf den
vorgeschriebenen Kaltdruck bringen. Das
System wird automatisch aktualisiert,
und nach einer entsprechenden
Aktualisierung mit dem Reifendruck geht
die Reifendruckkontrollleuchte aus. Es
könnte sein, dass das Fahrzeug über 20
Minuten bei einer Geschwindigkeit über
20 km/h gefahren werden muss, damit
diese Information übertragen wird.
87
Hinweis für niedrigen
Druck des
Reifendruckkontrollsystems

Betriebsstörungen des
TPMS
Systemfehler werden durch die
entsprechende Leuchte
gemeldet.
Zuerst blinkt sie 75 Sekunden lang und
leuchtet dann fest. Dieser Zustand ergibt
sich unter folgenden Bedingungen:
❒Dieser Fehler wird durch
elektronische Vorrichtungen oder
durch die Emission von
Radiofrequenzen verursacht, die
denen der TPM-Sensoren ähnlich
sind.
❒Anbringung von verdunkelnden
Folien, die mit den
Radiowellensignalen interferieren.
❒Schnee oder Eis an den Rädern oder
Radkästen.
❒Einsatz von Schneeketten.
❒Einsatz von Rädern/Reifen ohne
TPM-Sensoren.
❒Das Notrad ist nicht mit
Reifendruckkontrollsensor
ausgestattet. Das System hat somit
keine Kontrolle über diesen Reifen.
❒Wird das Notrad anstelle eines Rads
montiert, dessen Druck unter dem
Mindestdruckgrenzwert liegt, ertönt
beim folgenden Starten des
Fahrzeugs ein akustisches Signal und
die Leuchte
geht an.❒Sobald der originale Reifen repariert
ist und wieder anstelle des Notrads
installiert wird, wird das TPMS
automatisch aktualisiert und die
Leuchte geht aus. Hierzu müssen
aber alle vier Reifen einen
ausreichenden Druck aufweisen. Es
könnte sein, dass das Fahrzeug über
20 Minuten bei einer Geschwindigkeit
über 20 km/h gefahren werden
muss, damit das TPMS diese
Information erhält.
HINWEIS
ZUR BEACHTUNG
69) Das TPMS wurde für die Reifen
und die Originalräder optimiert.
Die Druckwerte und Meldungen
des TPMS gelten für das Maß der
auf das Fahrzeug montierten
Reifen. Werden andere
Ausstattungen benutzt, deren
Abmessungen, Typ und Art nicht
übereinstimmen, könnte das
System nicht korrekt
funktionieren oder die Sensoren
könnten beschädigt werden.
Der Einsatz von nicht originalen
Ersatzrädern kann zu Schäden
des Sensors führen. Kein
Dichtmittel für Reifen oder
Auswuchtgewichte benutzen,
wenn das Fahrzeug mit einem
TPMS versehen ist, da dies die
Sensoren beschädigen könnte.
70) Meldet das System einen
Druckabfall eines spezifischen
Reifens, den Druck aller vier
Reifen prüfen.
88
KENNTNIS DES FAHRZEUGES

71) Trotz TPMS muss der Fahrer
den Reifendruck allmonatlich
kontrollieren. Dieses System
ersetzt weder Wartungstermine
noch Sicherheitssysteme.
72) Der Reifendruck muss bei kalten
Reifen kontrolliert werden. Sollte
der Reifendruck aus irgend einem
Grund bei warmgelaufenen Reifen
geprüft werden, den Druck nicht
mindern, wenn er über den
vorgeschriebenen Werten
liegt,sondern die Kontrolle
wiederholen, sobald die Reifen
abgekühlt sind.
73) Das TPMS ist nicht in der Lage,
plötzliche Druckverluste an den
Reifen zu melden (z.B. wenn ein
Reifen platzt). In diesem Fall das
Fahrzeug vorsichtig und ohne
starke Abbremsung anhalten.
74) Das System liefert nur eine
Meldung über einen geringen
Riefendruck, kann die Reifen aber
nicht aufpumpen.
75) Ungenügend aufgepumpte
Reifen haben einen stärkeren
Kraftstoffverbrauch zur Folge.
Dies hat eine stärkere Abnutzung
des Reifenprofils zur Folge und
kann unter Umständen auch das
sichere Fahren des Fahrzeugs
in Frage stellen.76) Nach der Überprüfung oder
Regulierung des Reifendrucks,
immer die Kappe des
Ventilschafts aufsetzen. Dies
verringert das Eindringen von
Feuchte und Schmutz in den
Ventilschaft, was den
Reifendruckkontrollsensor
beschädigen könnte.
77) Das Reifenreparaturkit (Fix&Go),
das zum Lieferumfang des
Fahrzeugs gehört (für Versionen/
Märkte, wo vorgesehen), ist zu
den TPMS-Sensoren kompatibel;
durch den Einsatz von
Dichtmitteln, die nicht dem im
Satz enthaltenen Mittel
gleichwertig sind, könnte die
Funktionstüchtigkeit in Frage
gestellt werden. Bei Einsatz von
Dichtmitteln, die nicht dem
originalen Mittel entsprechen,
unbedingt den Betrieb der
TPMS-Sensoren in einer
qualifizierten Werkstatt prüfen
lassen.DRIVING ADVISOR
(Spurhalteassistent)
(für Versionen/Märkte, wo vorgesehen)
82) 79) 80)
Der Spurhalteassistent (Driving Advisor) ist
ein Warnsystem bei Verlassen der Spur,
das in der Lage ist, dem Fahrer in einem
Ablenkungsmoment zu helfen.
Ein Video-Sensor an der
Windschutzscheibe in der Nähe des
Rückspiegels ermittelt die
Begrenzungslinien der Spur und die
Position des Fahrzeug zu den selben.
ZUR BEACHTUNG Muss die
Windschutzscheibe der Fahrzeuge mit
Spurhalteassistent (Driving Advisor)
ersetzt werden, bitte das Fiat-
Kundendienstnetz aufsuchen. Wird der
Eingriff in einem spezialisierten Zentrum
für den Ersatz von Windschutzscheiben
ausgeführt, muss man trotzdem zum
Fiat-Kundendienstnetz gehen, um die
Einstellung der Kamera vornehmen zu
lassen.
FUNKTION
Das System ist beim Start des Fahrzeugs
immer aktiv, kann aber durch Druck der
Taste A Abb. 128 am Armaturenbrett aus-
und wieder eingeschaltet werden (siehe
nachfolgende Beschreibung).
89

HINWEIS
ZUR BEACHTUNG Bestimmte
Umgebungsverhältnisse, wie
beispielsweise vereiste oder verschneite
Straßen bzw. wenn die Kamera durch
Schlamm verschmutzt ist, könnten die
Empfindlichkeit der Aufnahmen
verringern.
ZUR BEACHTUNG Sollte nach einem
Reparatureingriff eine Nachlackierung der
Hecktüren erforderlich sein, immer
sicherstellen, dass die Kamera nicht mit
der Aufnahme der Kamera in Kontakt
gerät.
ZUR BEACHTUNG Beim Einparken
immer auf Hindernisse achten, die sich
ober- oder unterhalb des
Wirkungsbereichs der Sensoren befinden.
ZUR BEACHTUNG
81) Die Verantwortung beim
Einparken und anderen Manövern
trägt auf jedem Fall immer und
überall der Fahrer. Bei diesen
Manövern immer sicherstellen,
dass sich weder Personen
(insbesondere Kinder) noch Tiere
im Manöverbereich aufhalten.
Die Rückfahrkamera dient dem
Fahrer als Hilfe. Der Fahrer darf
deswegen aber nicht die
Aufmerksamkeit bei
möglicherweise gefährlichen
Manövern vernachlässigen, auch
wenn diese bei niedriger
Geschwindigkeit erfolgen. Immer
sehr langsam fahren, damit das
Fahrzeugs bei Ermittlung eines
Hindernisses sofort gebremst
werden kann.
ZUR BEACHTUNG
9) Für einen korrekten Betrieb muss
die Kamera immer von Schlamm,
Schmutz, Schnee oder Eis
gereinigt werden. Während des
Reinigungsvorgangs der Kamera
darauf achten, dass sie nicht
verkratzt oder beschädigt wird.
Keine trockenen, rauen oder
harten Lappen verwenden. Die
Kamera immer mit sauberem
Wasser und eventuell
Autoreinigungsmittel waschen. In
den Autowaschanlagen, welche
Hydroreiniger mit Dampfstrahlern
oder Hochdruckstrahlern
verwenden, die Kamera nur
schnell reinigen und dabei die
Waschdüse immer in mehr als 10
cm Entfernung halten. Keine
Aufkleber an der Kamera
anbringen.
96
KENNTNIS DES FAHRZEUGES

TRAFFIC SIGN
RECOGNITION
(für Versionen/Märkte, wo vorgesehen)
78) 83) 84) 85)
10) 11) 12) 13) 14) 15) 16)
Das System erkennt automatisch die
Verkehrsschilder, wie beispielsweise
Geschwindigkeitsgrenzen, Überholverbote
und entsprechende Aufhebungsschilder.
Die Kamera ist hinter dem Rückspiegel
installiert. Der Sensor kontrolliert ständig
die Straßenschilder und meldet
Geschwindigkeitsgrenzen und eventuelle
Überholverbote.
WICHTIG Das System erkennt nur
Verkehrsschilder, die die Anforderungen
des Wiener Übereinkommens über den
Straßenverkehr erfüllen.
Ein- und Ausschalten des
Systems
Das System kann über das Menü des
Displays aktiviert und deaktiviert werden.
Bitte den Abschnitt „Display” im Kapitel
„Kenntnis der Instrumententafel”
beachten.
Anmerkung: Der Zustand und die
Einstellung des Systems bleiben während
der verschiedenen Zündzyklen
unverändert.Der Zustand des Systems ist immer über
das Display sichtbar.
Die Anzeige des Systems zeigt gliedert
sich in zwei Phasen auf:
❒Alle neuen anerkannten
Verkehrszeichen werden auf dem
Display 40 Sekunden lang als Pop-up
zwischen anderen Mitteilungen
angezeigt.
❒Nach Ablauf der voreingestellten Zeit
sind die Werte wieder im Display
sichtbar.
Das System kann zwei Verkehrzeichen
(Geschwindigkeitsgrenze und
Überholverbot) parallel in den beiden
Fenstern im Display anzeigen.
Wird ein zusätzliches Verkehrschild, z.B.
eine niedrigere Geschwindigkeitsgrenze
bei nasser Fahrbahn ermittelt, wird unter
dem entsprechenden Schild ein leeres
Fenster angezeigt.Die zusätzlichen Verkehrschilder werden
folgendermaßen gefiltert:
❒Bei einer Außentemperatur über 3°C
wird das zusätzliche Verkehrsschild
„Schnee” oder „Regen” nicht
eingeblendet.
❒Das zusätzliche Signal „Schnee”,
„Regen” oder „Bewölkt” wird nicht
angezeigt, wenn die
Scheibenwischer bei einer
Außentemperatur unter 3°C nicht in
Betrieb sind.
❒Die zusätzliche Signalisierung „Truck”
wird nicht angezeigt, wenn das
Fahrzeuggesamtgewicht unter 4 bzw.
4,5 Tonnen liegt.
❒Die Signalisierung der
Geschwindigkeitsbegrenzung bleibt
aus, wenn sie mit der zusätzlichen
Signalisierung „Tractor” angezeigt
wird.
100
131F1A0373
97
BENUTZUNG DER
VERKEHRSSCHILDERERKENNUNG

ZUR BEACHTUNG
82) Sollte durch eine Laständerung
eine starke Neigung der Kamera
verursacht werden, könnte das
System vorübergehend nicht
funktionieren, um eine
Selbstkalibrierung der Kamera zu
erlauben.
83) Das System ermittelt nur die
vorbestimmten Straßenschilder
und nur wenn die mindestens
erforderlichen Sichtbedingungen
und Abstände von den
Straßenschildern gegeben sind.
84) Es handelt sich um ein
Fahrhilfssystem, das aber den
Fahrer nicht von seiner Pflicht
enthebt, aufmerksam und unter
Berücksichtigung der geltenden
Normen zu fahren.
85) Wenn das System aktiv ist, ist
der Fahrer für die
Fahrzeugkontrolle und die
Überwachung des Systems
verantwortlich und muss bei
Bedarf eingreifen.
ZUR BEACHTUNG
10) Wenn der Sensor verschmutzt
ist, könnte das System nicht
richtig funktionieren.
11) Bei niedrigen
Außentemperaturen und
besonders kritischen klimatischen
Bedingungen könnte das System
nicht richtig funktionieren.
12) Regen, Schnee, Spritzer und
starke Lichtkontraste könnten den
Betrieb des Sensors
beeinträchtigen.
13) Im Bereich des Sensors an der
Windschutzscheibe keine
Reparaturarbeiten durchführen.
14) Ist das Fahrzeug mit einem nicht
originalen Aufhängungsbausatz
ausgestattet, könnte das System
eventuell nicht korrekt
funktionieren.
15) Bei eine Auswechseln der
Scheinwerferlampen, immer
Originallampen einbauen. Andere
Lampen könnten die
Leistungstüchtigkeit des Systems
beeinträchtigen.16) Die Windschutzscheibe immer
sauber halten und Vogelkot,
Insekten, Schnee und Eis
entfernen.
98
KENNTNIS DES FAHRZEUGES

EOBD-SYSTEM
Das EOBD-System (European On Board
Diagnosis) führt eine kontinuierliche
Diagnose der mit den Emissionen
verbundenen Bauteile des Fahrzeugs aus.
Es meldet außerdem durch das
Aufleuchten der Kontrollleuchte
an
der Instrumententafel zusammen mit der
Meldung auf dem Multifunktionsdisplay
(für Versionen/Märkte, wo vorgesehen)
(siehe Abschnitt „Kontrollleuchten und
Meldungen”) den verschlechterten
Zustand der Komponenten.
Das Ziel des Systems ist:
❒Die Wirksamkeit der Anlage zu
kontrollieren.
❒Die Zunahme von Emissionen infolge
einer Fahrzeugfehlfunktion zu
signalisieren.
❒Zu signalisieren, wenn abgenutzte
Bauteile ersetzt werden müssen.
Das System verfügt außerdem über einen
Stecker, an den entsprechende Geräte
angeschlossen werden können, mit
denen man die von der Steuerung
gespeicherten Fehlercodes zusammen
mit einer Reihe von speziellen Parametern
zur Diagnose der Motorfunktion auslesen
kann. Diese Überprüfung kann auch
von der Verkehrspolizei ausgeführt
werden.
ZUR BEACHTUNG Nach Behebung des
Defektes muss das Fiat-
Kundendienstnetz stets Tests auf dem
Prüfstand und falls notwendig
Probefahrten auf der Straße, auch über
längere Strecken, durchführen.PARKSENSOREN
Die Sensoren befinden sich in der hinteren
Stoßstange Abb. 132 und haben die
Aufgabe, die Anwesenheit von
Hindernissen hinter dem Fahrzeug zu
erfassen und dem Fahrer durch ein
intermittierendes Tonzeichen zu melden.
AKTIVIERUNG
Die Sensoren schalten sich automatisch
beim Einlegen des Rückwärtsganges ein.
Die Frequenz des akustischen Signals
erhöht sich bei Verringerung des
Abstandes zum Hindernis hinter dem
Fahrzeug.
132F1A0134
99

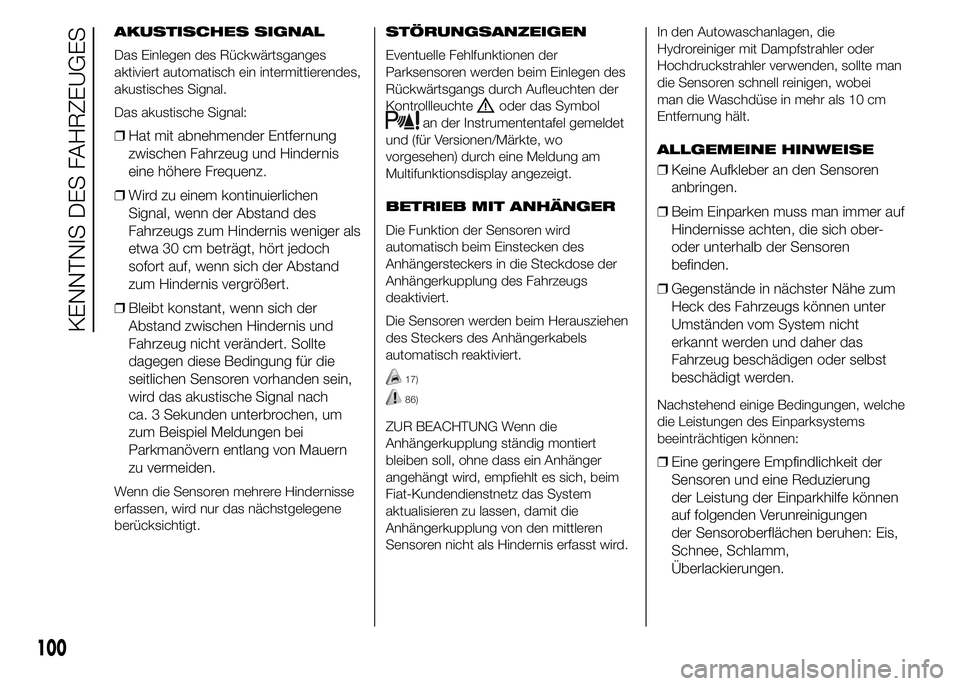

AKUSTISCHES SIGNAL
Das Einlegen des Rückwärtsganges
aktiviert automatisch ein intermittierendes,
akustisches Signal.
Das akustische Signal:
❒Hat mit abnehmender Entfernung
zwischen Fahrzeug und Hindernis
eine höhere Frequenz.
❒Wird zu einem kontinuierlichen
Signal, wenn der Abstand des
Fahrzeugs zum Hindernis weniger als
etwa 30 cm beträgt, hört jedoch
sofort auf, wenn sich der Abstand
zum Hindernis vergrößert.
❒Bleibt konstant, wenn sich der
Abstand zwischen Hindernis und
Fahrzeug nicht verändert. Sollte
dagegen diese Bedingung für die
seitlichen Sensoren vorhanden sein,
wird das akustische Signal nach
ca. 3 Sekunden unterbrochen, um
zum Beispiel Meldungen bei
Parkmanövern entlang von Mauern
zu vermeiden.
Wenn die Sensoren mehrere Hindernisse
erfassen, wird nur das nächstgelegene
berücksichtigt.STÖRUNGSANZEIGEN
Eventuelle Fehlfunktionen der
Parksensoren werden beim Einlegen des
Rückwärtsgangs durch Aufleuchten der
Kontrollleuchte
oder das Symbol
an der Instrumententafel gemeldet
und (für Versionen/Märkte, wo
vorgesehen) durch eine Meldung am
Multifunktionsdisplay angezeigt.
BETRIEB MIT ANHÄNGER
Die Funktion der Sensoren wird
automatisch beim Einstecken des
Anhängersteckers in die Steckdose der
Anhängerkupplung des Fahrzeugs
deaktiviert.
Die Sensoren werden beim Herausziehen
des Steckers des Anhängerkabels
automatisch reaktiviert.
17)
86)
ZUR BEACHTUNG Wenn die
Anhängerkupplung ständig montiert
bleiben soll, ohne dass ein Anhänger
angehängt wird, empfiehlt es sich, beim
Fiat-Kundendienstnetz das System
aktualisieren zu lassen, damit die
Anhängerkupplung von den mittleren
Sensoren nicht als Hindernis erfasst wird.In den Autowaschanlagen, die
Hydroreiniger mit Dampfstrahler oder
Hochdruckstrahler verwenden, sollte man
die Sensoren schnell reinigen, wobei
man die Waschdüse in mehr als 10 cm
Entfernung hält.
ALLGEMEINE HINWEISE
❒Keine Aufkleber an den Sensoren
anbringen.
❒Beim Einparken muss man immer auf
Hindernisse achten, die sich ober-
oder unterhalb der Sensoren
befinden.
❒Gegenstände in nächster Nähe zum
Heck des Fahrzeugs können unter
Umständen vom System nicht
erkannt werden und daher das
Fahrzeug beschädigen oder selbst
beschädigt werden.
Nachstehend einige Bedingungen, welche
die Leistungen des Einparksystems
beeinträchtigen können:
❒Eine geringere Empfindlichkeit der
Sensoren und eine Reduzierung
der Leistung der Einparkhilfe können
auf folgenden Verunreinigungen
der Sensoroberflächen beruhen: Eis,
Schnee, Schlamm,
Überlackierungen.
100
KENNTNIS DES FAHRZEUGES
