2015 CITROEN DS3 instrument panel

DS3_lv_Chap07_visibilite_ed01-2014
Noskaņas apgaismojumsSalona izkliedēta apgaismojuma ieslēgšanās vāja apgaismojuma gadījumā uzlabo redzamību
automašīnas salonā.
ieslēgšana
Naktī, tiklīdz tiek ieslēgtas stāvgaismas,
automātiski iedegas apgaismojums pie kājām
un borta paneļa vidusdaļas nodalījuma
apgaismojums.
izslēgšana
Komforta apgaismojums izslēdzas automātiski
pēc stāvgaismu izslēgšanas.
To var izslēgt arī manuāli, izmantojot
mērinstrumentu paneļa apgaismojuma reostata
slēdzi.
F
G
aismas ieslēgtas, lai pakāpeniski
samazinātu vadītāja vietas apgaismojuma
intensitāti, vairākas reizes pēc
kārtas nospiediet slēdzi pa kreisi no
mērinstrumentu paneļa.
F

L
ai gaismas intensitāti samazinātu līdz
minimumam un komforta apgaismojumu
izslēgtu, nospiediet to vēlreiz. Tas iedegas automātiski pēc bagāžas
nodalījuma atvēršanas un automātiski nodziest
pēc tā aizvēršanas.
Bagāžas nodalījuma apgaismojums
Degšanas laika ilgums atkarīgs no situācijas :- aizdedze izslēgta, apmēram desmit minūtes,- enerģijas ekonomijas režīmā, apmēram
trīsdesmit sekundes,
- motoram darbojoties, bez laika ierobežojuma.

Sistēmas atslēgšana
Īpašos apstākļos (iedarbinot automašīnu, kas
iestigusi, apstājusies neizbraucamā vietā,
uz sniegota ceļa seguma, uz nestabila ceļa
seguma), var būt lietderīgi atslēgt ASR un ESP
sistēmas, lai neierobežotu automašīnas riteņu
slīdēšanu un atjaunotu saķeri.
F
P
iespiediet slēdzi "ESP OFF", kas
novietots pa kreisi zem stūres.
Slēdža diodes iedegšanās norāda, ka ASR un
ESP sistēmas ir atslēgtas.
Sistēmas atkārtota ieslēgšana
Šīs sistēmas automātiski aktivizējas no jauna
pēc katras aizdedzes izslēgšanas reizes vai
automašīnai sākot braukt ar ātrumu 50 km/h,
izņemot benzīna motorus 1.6 l (THP 150,
THP
155, THP 160) un R ACING.
F

N
o jauna piespiediet slēdzi "ESP OFF" , lai
sistēmas manuāli aktivizētu no jauna.
Traucējums sistēmas darbībā
ASR /ESP sistēmas palīdz braukt
kritiskos braukšanas apstākļos,
taču tās nepalielina automašīnas
spējas, tāpēc vadītājam nevajadzētu,
paļaujoties uz sistēmu, palielināt
braukšanas ātrumu.
Lai sistēmas veiksmīgi darbotos,
jāievēro ražotāja ieteikumi par
:
-

r
iteņiem (riepām un diskiem) ;
-

b
remzēšanas sistēmu ;
-

e
lektronikas sistēmu ;
-

v
eiktajām tehniskajām apkopēm.
Pēc sadursmes pārbaudiet sistēmu
darbību CITROËN pārstāvniecībā vai
kvalificēta remontdarbnīca.
Šīs signāllampiņas iedegšanās mērinstrumentu panelī
un slēdža diodes " ESP OFF" mirgošana kopā ar skaņas
signālu un paziņojumu daudzfunkcionālajā ekrānā
norāda, ka šo sistēmu darbībā radušies traucējumi.
Pārbaudīt CITROËN pārstāvniecībā vai
kvalificēta remontdarbnīca.

Drošības jostas
Priekšējās drošības jostas
Priekšējās drošības jostas ir aprīkotas ar
pirotehniskajiem spriegotājiem un sprieguma
ierobežotājiem.
Šī sistēma uzlabo drošību priekšējās un sānu
sēdvietās frontāla trieciena gadījumā. Atkarībā
no trieciena stipruma pirotehniskā spriegotāja
sistēma nekavējoties nobloķē drošības jostas
pie braucēju ķermeņiem.
Drošības jostu pirotehniskie spriegotāji
aktivizējas pēc aizdedzes ieslēgšanas.
Sprieguma ierobežotāji regulē jostas
spriegojumu uz braucēju ķermeņa, tādējādi
uzlabojot viņu drošību.
Piesprādzēšana
F Pavelciet siksnu, tad ievietojiet mēlīti sprādzē.
F

P
ārbaudiet piesprādzēšanu, pavelkot
siksnu.
Atsprādzēšana
F Nospiediet sprādzītes sarkano pogu.
F P avadiet drošības jostu, līdz tā sarullējas.
Jostas nepiesprādzēšanas /
atsprādzēšanas indikators
Pēc aizdedzes ieslēgšanas, ja
vadītājs un/ vai pasažieris nav
piesprādzējušies, šis indikators
iedegas mērinstrumentu panelī.
Sākot no 20 km/h un divas minūtes mirgo
šis indikators, ko papildina augoša skaļuma
skaņas signāls. Pēc divām minūtēm paliek
degot šis indikators līdz brīdim, kamēr vadītājs
un/ vai pasažieris nav piesprādzējušies.

167
DS3_lv_Chap08_securite_ed01-2014
Atslēgšana
Atslēgt iespējams tikai priekšējā pasažiera
drošības spilvenu :
F

j
a aizdedze izslēgta , ievietojiet atslēgu
priekšējā pasažiera spilvena atslēgšanas
slēdzī
;
F

p
agrieziet to pozīcijā "OFF"

;
F

p
ēc tam izņemiet atslēgu, nemainot
pozīciju.
Šī signāllampiņa iedegas
mērinstrumentu panelī pie ieslēgtas
aizdedzes un visas atslēgšanas laikā. Lai garantētu sava bērna drošību,
obligāti atslēdziet pasažiera priekšējo
drošības spilvenu, uzstādot priekšējā
pasažiera sēdeklī bērnu sēdeklīti "ar
muguru braukšanas virzienā".
Pretējā gadījumā, drošības spilvenam
atveroties, bērns var tikt nogalināts vai
gūt smagus ievainojumus.
Aktivizācijas atjaunošana
Tiklīdz jūs izņemat bērna sēdeklīti pozīcijā
"ar muguru pret ceļu", pagrieziet slēdzi
pozīcijā
"O

N", lai no jauna aktivizētu drošības
spilvenu, un tādējādi trieciena gadījumā
nodrošinātu jūsu priekšējā pasažiera
aizsardzību.
Darbības traucējumi
Ja šī signāllampiņa iedegas
mērinstrumentu panelī, nekavējoties
pārbaudiet sistēmas darbību
CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā. Drošības
spilveni var arī vairs nedarboties
trieciena gadījumā.
Drošība

169
DS3_lv_Chap08_securite_ed01-2014
Drošības aizkari
Spēcīga trieciena gadījumā sistēma palielina
vadītāja un priekšējo pasažieru aizsardzību
(izņemot centrālās aizmugurējās vietas
pasažieri), lai tādējādi mazinātu galvas
traumatisma risku.
Katrs drošības aizkars ir integrēts sliekšņos un
salona augšējā daļā.
Aktivizēšana
Tas atveras vienlaikus ar attiecīgo sānu
drošības spilvenu spēcīga sānu trieciena
gadījumā, kas skāris daļēji vai visu sānu
trieciena uztveršanas zonu B, kas sekojoši
turpinās perpendikulāri gareniskajai
automašīnas asij horizontālā plāksnē virzienā
no automašīnas ārpuses uz iekšpusi.
Drošības aizkari atveras starp priekšējo vai
aizmugurējo pasažieri un logiem.
Darbības traucējumi
Ja automašīnas sānus skāris viegls
trieciens vai aizķeršana vai automašīnas
apgāšanās gadījumā drošības spilvens var
neatvērties.
Sadursmes no priekšpuses vai aizmugures
gadījumā drošības spilvens neatveras.
Ja šis indikators iedegas
mērinstrumentu panelī un to papildina
skaņas signāls un paziņojums
daudzfunkciju ekrānā, sazinieties ar CITROËN
pārstāvniecību vai kvalificētu remontdarbnīcu
sistēmas pārbaudei. Spēcīga trieciena gadījumā
drošības spilveni var neatvērties.
Drošība

DS3_lv_Chap10_info-pratiques_ed01-2014

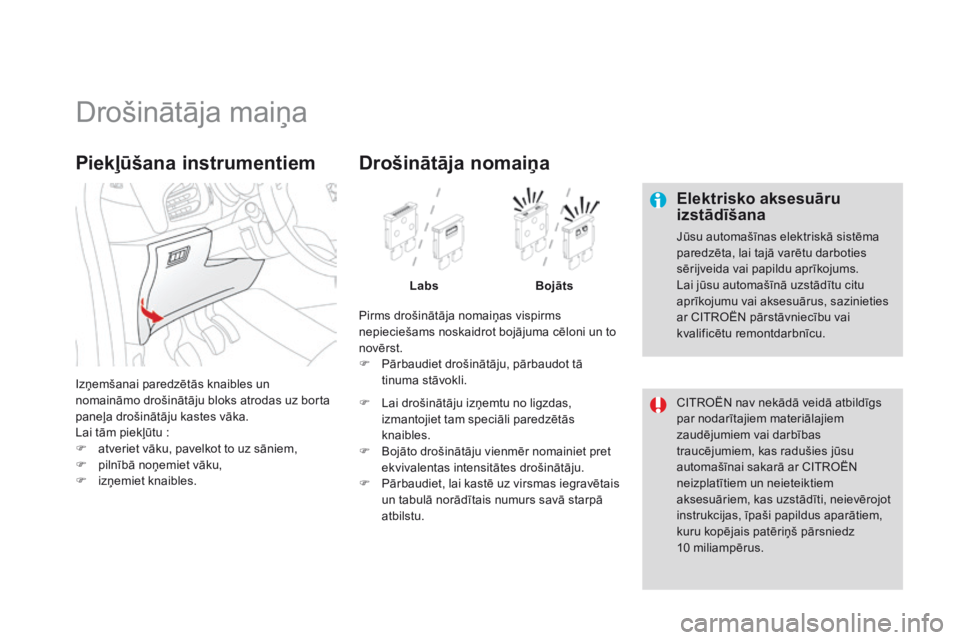

Drošinātāja maiņa
Elektrisko aksesuāru
izstādīšana
Jūsu automašīnas elektriskā sistēma
paredzēta, lai tajā varētu darboties
sērijveida vai papildu aprīkojums.
Lai jūsu automašīnā uzstādītu citu
aprīkojumu vai aksesuārus, sazinieties
ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
CITROËN nav nekādā veidā atbildīgs
par nodarītajiem materiālajiem
zaudējumiem vai darbības
traucējumiem, kas radušies jūsu
automašīnai sakarā ar CITROËN
neizplatītiem un neieteiktiem
aksesuāriem, kas uzstādīti, neievērojot
instrukcijas, īpaši papildus aparātiem,
kuru kopējais patēriņš pārsniedz
10
mil
iampērus.
Izņemšanai paredzētās knaibles un
nomaināmo drošinātāju bloks atrodas uz borta
paneļa drošinātāju kastes vāka.
Lai tām piekļūtu

:
F

a

tveriet vāku, pavelkot to uz sāniem,
F

p

ilnībā noņemiet vāku,
F

i

zņemiet knaibles.
Piekļūšana instrumentiem
Pirms drošinātāja nomaiņas vispirms
nepieciešams noskaidrot bojājuma cēloni un to
novērst.
F
P
ārbaudiet drošinātāju, pārbaudot tā
tinuma stāvokli.
Drošinātāja nomaiņa
Labs Bojāts
F

L

ai drošinātāju izņemtu no ligzdas,
izmantojiet tam speciāli paredzētās
knaibles.
F

B

ojāto drošinātāju vienmēr nomainiet pret
ekvivalentas intensitātes drošinātāju.
F

P

ārbaudiet, lai kastē uz virsmas iegravētais
un tabulā norādītais numurs savā starpā
atbilstu.

225
DS3_lv_Chap10_info-pratiques_ed01-2014
Drošinātāji borta panelī
Drošinātāju kaste atrodas borta paneļa
apakšdaļā (kreisā puse).
Piekļūšana drošinātājiem
F skatīt sadaļu "Piekļūšana instrumentiem".
Drošinātāju tabula
Drošinātāja Nr.intensitāte Funkcijas
FH36 5 APiekabes vadības bloks.
FH37 -Netiek izmantots.
FH38 20 A Hi-Fi pastiprinātājs.
FH39 20 AApsildāmie sēdekļi.
FH40 40 APiekabes vadības bloks.
Drošinātāja Nr.
int

ensitāte Funkcijas
F1 15 AAizmugurējais stikla tīrītājs.
F2 -Neizmantots.
F3 5 ADrošības spilvenu un pirotehnisko spriegotāju kalkulators.
F4 10 AGaisa kondicionētājs, sajūga slēdzis, elektrohromatiskais
atpakaļskata spogulis, daļiņu filtra sūknis (dīzelim),
diagnostikas ligzda, gaisa dozimetrs (dīzelim).
F5 30 ALogu pacēlāju bloks, pasažiera logu pacēlāja
komandslēdzis, priekšējo logu pacēlāju motors.
F6 30 AVadītāja logu pacēlāja motors.
F7 5 APlafons, cimdu kastes apgaismojums.
Praktiskā informācija

DS3_lv_Chap10_info-pratiques_ed01-2014
Drošinātāja Nr.intensitāte Funkcijas
F8 20 ADaudzfunkciju ekrāns, auto magnetola, radio navigācija,
signalizācijas kalkulators, signalizācijas sirēna.
F9 30 A12 V kontaktligzda, pārnēsājamās navigācijas korpusa barošana.
F10 15 AKomandpogas uz stūres.
F11 15 APretaizdzīšanas ierīce, diagnostikas ligzda, automātiskās
pārnesumu kārbas kalkulators.
F12 15 ALietus/ gaismas sensors, piekabes vadības bloks.
F13 5 AGalvenais stop slēdzis, motora vadības bloks.
F14 15 ANovietošanas palīgierīces kalkulators, drošības spilvenu
kalkulators, mērinstrumentu panelis, automātiskais gaisa
kondicionētājs, USB Box, Hi-Fi pastiprinātājs.
F15 30 ACentrālās slēdzenes aizslēgšanās.
F16 -Netiek izmantots.
F17 40 AAizmugurējā loga un ārējo atpakaļskata spoguļu atkausēšana.
SH -Shunt PARC.
