2015 CITROEN C3 PICASSO stop start

4
C3Picasso_hu_Chap00b_vue-ensemble_ed01-2014
Kísérővilágítás (Follow me home)
A gyújtás levételét követően az első fényszórók egy rövid ideig még tovább világítanak,
hogy Ön könnyebben elhagyhassa gépkocsiját a rosszul megvilágított helyeken.
ASR és CDS rendszer
Az ASR és ESP rendszer segít megőrizni a
gépkocsi irányíthatóságát a fizikai törvények
szabta határokon belül.
Panoráma üvegtető
Ez a tető páratlan kilátást és világosságot
biztosít az utastérben.
Hátsó parkolássegítő berendezés / tolatókamera
A két berendezés hátramenetben tájékoztatja Önt a gépkocsi mögött lévő
akadályokról.114
Stop & Start
a funkció megálláskor
( piros lámpánál, forgalmi
dugóban stb.) ideiglenesen
készenléti üzemmódba
kapcsolja a motort.
a
mo
tor
automatikusan újraindul,
mihelyt a vezető indulni akar.
a

s
t
op & s
t
art funkció a motor
leállítása révén lehetővé teszi
az üzemanyag-fogyasztás,
a szennyezőanyag-
kibocsátás, valamint a zajszint
csökkentését.
Kívül
137 / 13 9 66
73 13 0
Áttekintés

12
C3Picasso_hu_Chap01_controle-de-marche_ed01-2014
VisszajelzésVilágítás módjaOk Teendők/megjegyzések
Ködfényszóró folyamatos
a

ködfényszórók be lettek kapcsolva
a világításkapcsoló gyűrűjének
segítségével.
a

ködfényszórók kikapcsolásához fordítsa kétszer
hátrafelé a világításkapcsoló gyűrűjét.
Ködlámpa folyamatos
a há

tsó ködlámpák be vannak
kapcsolva.
a há

tsó ködlámpák kikapcsolásához fordítsa hátrafelé
a kapcsolón található gyűrűt.
Dízel előizzítás folyamatos
a

kapcsoló 2. (gyújtás) pozícióban
van.
az i

ndítással várja meg, amíg kialszik a lámpa.
A kijelzés időtartama az időjárási viszonyoktól függ.
Rögzítőfék folyamatos A rögzítőfék be van húzva, vagy
nincs megfelelően kiengedve.
a

visszajelzés kikapcsolásához engedje ki a
rögzítőféket; ehhez helyezze a lábát a fékpedálra.
Tartsa be a biztonsági előírásokat.
A rögzítőfékkel kapcsolatos bővebb információkért
lapozza fel a vonatkozó részt.
Hűtőfolyadék
hőmérséklete folyamatosan kéken
világít
a

motor indításakor jelzi, hogy a
motor hideg. Néhány perces vezetés után a visszajelzés kialszik,
jelezve, hogy a motor hőmérséklete megfelelő.
A motor védelme érdekében ne erőltesse azt
túlságosan, amíg ki nem alszik a visszajelzés.
Stop & Star t
funkció folyamatos
a stop &
start funkció a gépkocsi megállásakor
(piros lámpa, stoptábla, forgalmi dugó stb.)
s

t
O
P üzemmódba kapcsolta a motort.Amint a vezető indulni akar, kialszik a visszajelzés,
és a motor staRt üzemmódban automatikusan
újraindul.
néhány másodpercig
villog, majd kialszik
a


st
O

P üzemmód átmenetileg nem
kapcsolható,
vagy
a
sta
Rt

üzemmód automatikusan
bekapcsolt.
a

st
O
P és sta
Rt
üzemmóddal kapcsolatos további
információkért lapozza fel a „
st

op & s
t
art funkció” c.
részt.
A működés ellenőrzése

39
C3Picasso_hu_Chap02_ecran-multifonction_ed01-2014
Fedélzeti számítógép, néhány meghatározás
amikor a hatótávolság 30 km alá csökken, a
képernyőn vonalak jelennek meg. Legalább
5
liter üzemanyag tankolása után megtörténik a
hatótávolság kiszámítása, és ha az meghaladja
a 100
km-t, az érték megjelenik.
Hatótávolság
(km vagy mér föld)a tartályban érzékelt
üzemanyag-mennyiséggel
a következő tankolásig
megtehető kilométerek száma
(az utolsó néhány kilométer
átlagfogyasztása alapján).
Pillanatnyi üzemanyag-
fogyasztás
(l/100 km vagy km/l vagy mér föld/
g allon)
az

utolsó pár másodperc alapján
számolt érték.
Átlagfogyasztás
(l/100 km vagy km/l vagy
m érföld/gallon)
az u

tazási adatok legutóbbi
nullázása óta számolt érték.
Megtett távolság
(km vagy mér föld)az u tazási adatok legutóbbi
nullázása óta számolt érték.
Átlagsebesség
(km/h vagy mér föld/óra)az u tazási adatok legutóbbi
nullázása óta számolt érték.
Megteendő távolság
(km vagy mér föld)
Az úti célig még megteendő távolság.
Bekapcsolt célravezetés esetén a
pillanatnyi adatok alapján a rendszer
számolja ki, egyéb esetben a
felhasználó adja meg.
Ha a távolság nincs megadva, a
számok helyén vonalak jelennek
meg.
A Stop & Start rendszer
számlálója
(perc/másodperc vagy óra/perc)
Ha gépjárműve rendelkezik Stop
&
s
t
art funkcióval, egy számláló
összegzi a menet közben
st
O
P
üzemmódban töltött időt.
a s

zámláló a motor gyújtáskulccsal
történő indításakor minden
alkalommal lenullázódik.
Ha menet közben a kijelzőn számok
helyett tartósan vízszintes vonalak
láthatók, forduljon a C
i

t
R

OËN
hálózathoz vagy egy szakszervizhez.
az é

rték a vezetési stílus vagy a
domborzati viszonyok változása
miatt erősen ingadozó pillanatnyi
fogyasztástól függően jelentős
mértékben változhat.
a

funkció csak 30

km/h sebesség felett
kerül kijelzésre.
2
Többfunkciós képernyők

130
C3Picasso_hu_Chap09_conduite_ed01-2014
stop & start funkcióa stop & st art funkció megálláskor (piros lámpánál, forgalmi dugóban, egyéb helyzetben stb.) készenléti helyzetbe - stO P üzemmód - kapcsolja a
motort. A motor automatikusan újraindul - START üzemmód -, amint a vezető indulni akar. Az újraindítás azonnali, gyors és csendes.
A kimondottan városi használathoz tervezett Stop & Start funkció a motor leállítása révén lehetővé teszi az üzemanyag-fogyasztás, a szennyezőanyag-
kibocsátás, valamint a zajszint csökkentését.
Működése
A motor STOP üzemmódba
kapcsolása
A műszercsoporton kigyullad az
„ECO” visszajelzés, és a motor
készenléti üzemmódba kapcsol:
-

ha hatfokozatú, elektronikusan vezérelt
MCP váltó esetén 8


km/h-nál alacsonyabb
sebességnél benyomja a fékpedált, vagy a
sebességváltó kart N helyzetbe állítja.
eg

y számláló összegzi a menet
közben
st
O
P üzemmódban
töltött időt. A számláló a
motor gyújtáskulccsal történő
indításakor minden alkalommal
lenullázódik.
Különleges esetek, amikor
a STOP üzemmód nem
kapcsolható
a stOP üzemmód nem kapcsol be, ha:
- a v ezetőoldali ajtó nyitva van,
-

a v
ezető biztonsági öve ki van kapcsolva,
-

a k
ulccsal történő legutóbbi indítás óta a
gépkocsi nem haladta meg a 10
km/h-s
sebességet,
-

a
z utastér hőmérsékletének megőrzéséhez
szükség van a motor működésére,
-
a

z ablakok páramentesítése folyamatban
van,
-

b
izonyos meghatározott körülmények
(akkumulátortöltés, motorhőmérséklet,
fékrásegítés, külső hőmérséklet stb.)
szükségessé teszik a motor működését a
rendszer felügyeletének biztosítására.
il

yenkor az „ECO” visszajelzés pár
másodpercig villog, majd kialszik.
Az ilyen működés teljesen normális.
so

ha ne töltsön üzemanyagot a
gépkocsiba, amikor a motor
st
O

P
üzemmódban van. Feltétlenül állítsa le
a motort a gyújtáskulccsal.
a k

ényelmesebb parkolás érdekében
a hátramenetből való elkapcsolást
követő néhány másodpercben a STOP
üzemmód nem kapcsolható.
a


st
O

P üzemmód nincs hatással a
különböző gépjárműfunkciókra, mint
például a fékezés, a kormányszervó stb.
Vezetés

132
C3Picasso_hu_Chap09_conduite_ed01-2014

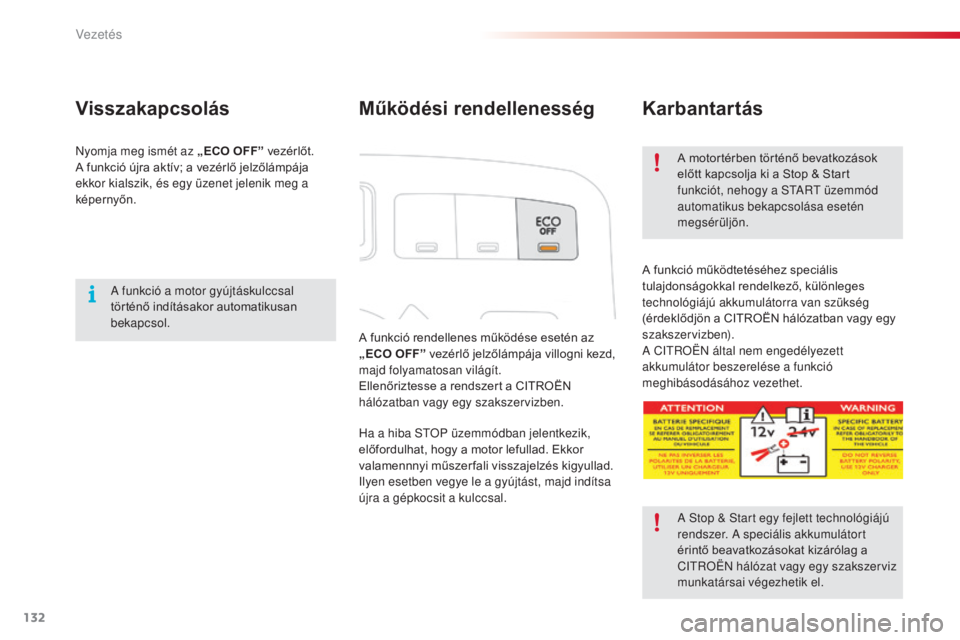

Működési rendellenesség
A funkció rendellenes működése esetén az
„ECO OFF” vezérlő jelzőlámpája villogni kezd,
majd folyamatosan világít.
Ellenőriztesse a rendszert a CITROËN
hálózatban vagy egy szakszervizben.
Ha a hiba
st
O
P üzemmódban jelentkezik,
előfordulhat, hogy a motor lefullad. Ekkor
valamennnyi műszer fali visszajelzés kigyullad.
il

yen esetben vegye le a gyújtást, majd indítsa
újra a gépkocsit a kulccsal.
Karbantartás
A funkció működtetéséhez speciális
tulajdonságokkal rendelkező, különleges
technológiájú akkumulátorra van szükség
(érdeklődjön a CITROËN hálózatban vagy egy
szakszervizben).
a

C
i
t
R
OËN által nem engedélyezett
akkumulátor beszerelése a funkció
meghibásodásához vezethet. A motortérben történő bevatkozások
előtt kapcsolja ki a Stop & Start
funkciót, nehogy a
sta
Rt
üzemmód
automatikus bekapcsolása esetén
megsérüljön.
a

s
t
op & s
t
art egy fejlett technológiájú
rendszer.
a speciális akkumulátort
érintő beavatkozásokat kizárólag a
C
i

t
R
OËN hálózat vagy egy szakszerviz
munkatársai végezhetik el.
Nyomja meg ismét az „
ECO OFF” vezérlőt.
A funkció újra aktív; a vezérlő jelzőlámpája
ekkor kialszik, és egy üzenet jelenik meg a
képernyőn.
a

funkció a motor gyújtáskulccsal
történő indításakor automatikusan
bekapcsol.
Visszakapcsolás
Vezetés

179
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014
akkumulátorA lemerült akkumulátor feltöltésekor vagy a motor másik akkumulátorról történő indításakor az alábbi eljárást kell alkalmazni:
Hozzáférés az
akkumulátorhoz
az akkumulátor a motortérben található.a hozzáféréshez:
F

a b
első, majd a külső kar segítségével
nyissa ki a motorháztetőt,
F

r
ögzítse a motorháztető kitámasztórúdját,
F

h
ajtsa fel a műanyag fedelet az
akkumulátor (+) pólusáról.
a

matrica azt jelzi, hogy gépkocsijában -

ha
s
t

op &
s
t

art funkcióval rendelkezik -

különleges technológiával készült és
speciális jellemzőkkel rendelkező,
12


voltos ólomtartalmú akkumulátor
található, amelynek cseréjét vagy
lekötését kizárólag a C
i

t
R

OËN
hálózatban vagy egy szakszervizben
szabad elvégeztetni.
e
nn

ek
elmulasztása az akkumulátor idő előtti
elhasználódásához vezethet.
az

akkumulátor C
it
R

OËN hálózatban
vagy szakszervizben történt
visszakötését követően a Stop & Start
funkció akkor lesz újra aktív, ha a
gépkocsit huzamosabb időre leállította.
A leállítás időtartama függ az időjárási
viszonyoktól és az akkumulátor töltési
szintjétől (akár 8

óra is lehet).
11
Gyakorlati tudnivalók

194
C3Picasso_hu_Chap12_caracteristiques-techniques_ed01-2014
DÍZELMOTOROKHDi 90 FAPe- HDi 90 FAPHDi 115 FAP
Típus, modell, változat:
SH... 9HP0
9HP8/P/S 9HD8
Hengerűrtartalom (cm
3) 1 5601 5601 560
Furat x löket (mm) 75
x 88,375
x 88,375
x 88,3
ma

x. teljesítmény
e
G

K-szabvány szerint (kW)* 686884
ma

x. teljesítmény fordulatszáma (ford./perc) 4


0004


0003
600
ma

x. nyomaték
e
G

K-szabvány szerint (Nm) 230230 270
ma

x. nyomaték fordulatszáma (ford./perc) 1


7501


7501


750
Üzemanyag GázolajGázolajGázolaj
Katalizátor
ig

en
ig
en
ig
en
Részecskeszűrő
ig

en
ig
en
ig
en
SEBESSÉGVÁLTÓK Kézi (5
fokozatú)
mC
P (6 fokozatú)Kézi (6


fokozatú)
OLAJFELTÖLTÉSI MENNYISÉGEK (liter)
Motor (szűrőcserével) 3,753,753,75
.../S : Stop & Start funkcióval rendelkező e-HDi motor
motorok és sebességváltók
* A maximális teljesítmény a motorpadon jóváhagyott értéknek felel meg, az uniós előírásokban (1999/99/EK irányelv) meghatározott feltételeknek
megfelelően.
Műszaki adatok

12
Műszaki adatok
19

*
A maximális teljesítmény - az európai szabályozásnak megfelelően (1999/99/EK irányelv) - a motor fékpadon mért értéknek felel meg.
DÍZELMOTOROK


HDi 90 FAP



e- HDi 90 FAP



BlueHDi 100



HDi 115 FAP



Sebességváltók

BVM (5 fokozatú kézi)
ETG 6 (6 fokozatú
elektronikusan vezérelt)
BVM (5 fokozatú kézi)
BVM (6 fokozatú kézi)

Típus, modell, változat:
SH...


9HP0


9HP8/P/S

BHY6

9HD8

Hengerűrtartalom (cm
3)
1 560
1 560
1 560
1 560
Furat x löket (mm)
75 x 88,3
75 x 88,3
75 x 88,3
75 x 88,3
Max. teljesítmény EGK-szabvány szerint (kW) *
68
68
73
84
Max. teljesítmény fordulatszáma (ford./perc)
4 000
4 000
3 750
3 600
Max. nyomaték EGK-szabvány szerint (Nm)
230
230
254
270
Max. nyomaték fordulatszáma (ford./perc)
1 750
1 750
1 750
1 750
Üzemanyag
Gázolaj
Gázolaj
Gázolaj
Gázolaj
Katalizátor
Igen
Igen
Igen
Igen
Részecskeszűrő
Igen
Igen
Igen
Igen
Motorolaj-feltöltési mennyiség (szűrőcserével)

3,75
3,75
3,75
3,75

















Motorok és sebességváltók


.../S
: Stop & Start funkcióval rendelkező e-HDi motor
