2015 CITROEN BERLINGO MULTISPACE Instructieboekjes (in Dutch)

95
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015
MODUTOP DA k
Het multifunctionele dak verlengt
de dakconsole. Het bestaat uit de
volgende onderdelen:
Opbergvakken
Aan beide zijden van het dak hebt u de
beschikking over opbergvakken. Deze
opbergvakken hebben een maximaal
toegestane capaciteit van 6
kg.
Dankzij de transparante bodem kunt u
vanuit het interieur zien wat zich in de
opbergvakken bevindt.
Plaats geen voorwerpen in de
opbergvakken die gevaar voor de
inzittenden kunnen opleveren.
Plafonnier
Deze werkt op dezelfde wijze als de
plafonnier vóór.
raadpleeg het hoofdstuk "Plafonniers"
in het gedeelte "Praktische
voorzieningen" van rubriek 4.
erGonoMIe en CoMFort
4
Praktische voorzieningen

96
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015
Van binnenuitVan buitenaf
Achterste opbergkoffer
De achterste opbergkoffer is
bereikbaar vanaf de achterzitplaatsen
en vanuit de bagageruimte.
Vanaf de achterzitplaatsen kunt u de
kleppen openschuiven.
Ventilatieroosters
Met de schakelaar met 3 standen kunt
u de hoeveelheid uitstromende lucht
regelen.
De ventilatieroosters worden
aangevuld met een parfumeur
.
Vanuit de bagageruimte kunt de
opbergkoffer openen door uw duim in
de uitsparing te plaatsen en aan de
handgreep te trekken.
o

pen de opbergkoffer voorzichtig
om te voorkomen dat er
voorwerpen uit vallen.
De opbergkoffer heeft een maximaal
toegestane capaciteit van 10

kg.
Praktische voorzieningen

97
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015

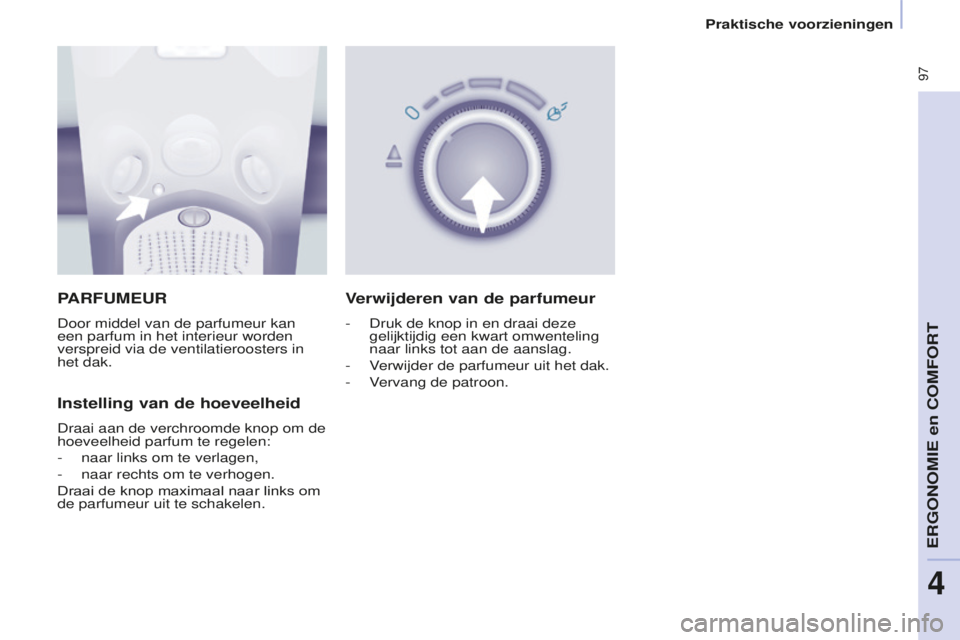

PARFUMEUR
Door middel van de parfumeur kan
een parfum in het interieur worden
verspreid via de ventilatieroosters in
het dak.
Instelling van de hoeveelheid
Draai aan de verchroomde knop om de
hoeveelheid parfum te regelen:
-
naar links om te verlagen,
-


naar rechts om te verhogen.
Draai de knop maximaal naar links om
de parfumeur uit te schakelen.
Verwijderen van de parfumeur
- Druk de knop in en draai deze
gelijktijdig een kwart omwenteling
naar links tot aan de aanslag.
-

V
erwijder de parfumeur uit het dak.
-

V
ervang de patroon.
erGonoMIe en CoMFort
4
Praktische voorzieningen

98
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015
Vervangen van een geurpatroon
De navulverpakking voor de parfumeur
bestaat uit een geurpatroon B en een
houder C.
-
V
erwijder de beschermfolie D.
-

Plaats de kop van de patroon
B op
de knop A van de parfumeur.
-

Draai de geurpatroon een kwart
omwenteling om deze in de knop
te vergrendelen en verwijder de
houder

.
-

Breng de parfumeur op zijn plaats.
u

kunt de geurpatronen op elk
moment vervangen en de gebruikte
geurpatronen in hun originele houder
bewaren.
De knop van de parfumeur A is los van
de geurpatroon.
De geurpatronen worden zonder de
knop A geleverd.
Aanbrengen van de parfumeur
na het aanbrengen of vervangen van
de geurpatroon:
-

Breng de parfumeur aan in zijn
houder

.
-

Draai de parfumeur een kwart
omwenteling naar rechts.
Gebruiksvoorschrift
Gebruik uit veiligheidsoverwegingen
uitsluitend de hiervoor bestemde
geurpatronen. Haal geurpatronen niet
uit elkaar.
Bewaar de geurpatronen in de houders
als deze niet in de parfumeur worden
gebruikt.
Probeer nooit om de geurpatronen bij
te vullen met andere parfums dan die
van CI
tro Ë n .
Houd de geurpatronen buiten bereik
van kinderen en dieren. Voorkom elk
contact met de huid en ogen.
n eem als
parfum is ingeslikt contact op met een
arts en laat deze de verpakking of het
etiket van het product zien.
De knop van de parfumeur A kan
alleen samen met een geurpatroon in
het dak worden aangebracht.
Zorg dus altijd dat u over de knop A en
een geurpatroon beschikt.
De navulpatronen kunnen aangeschaft
worden bij het CI
tro
Ë
n
-netwerk.
Praktische voorzieningen

99
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015
DAkSTANGEN MODUTOP-DAk
Het maximale toegestane gewicht op
iedere dakstang is 35 kg. In alle gevallen dient de bagage op
de daarvoor bestemde antisliplaag te
rusten en mogen het dak en de ruiten
van het dak niet geraakt worden.
Voorschriften voor het beladen van
het dak
Voor deze procedure hebt u de steutel nodig
die deel uitmaakt van de gereedschapsset
voor het verwisselen van een wiel.De twee in lengterichting geplaatste
dakstangen van het Modutop-dak zijn
afneembaar.
Zie in rubriek 9
het gedeelte "Wiel
verwisselen".
-
o pen de beschermplaatjes.
-

Draai de 4
bouten los met de
sleutel en verwijder ze.
-

Draai de stangen 90°, met de holle
delen naar voren.
-


Breng de 4
bouten aan en draai ze
vast met de sleutel.
-
s luit de beschermplaatjes.
-

Gebruik uitsluitend de openingen
A
om de bagage met een riem goed
vast te zetten.
erGonoMIe en CoMFort
4
Praktische voorzieningen

100
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015
DAkRAILS
Als er dwarsstangen op deze dakrails worden gemonteerd, houd u dan aan d\
e
door de fabrikant voorgeschreven daklast: maximaal 75 kg.
Praktische voorzieningen

101
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015
Automatisch inschakelen/uitschakelen
De plafonnier vóór gaat automatisch
branden als de sleutel uit het contact
wordt gehaald, bij het ontgrendelen
van de auto, zodra een voorportier
wordt geopend en als de auto wordt
gelokaliseerd met de afstandsbediening.
De plafonnier gaat geleidelijk uit nadat het contact
is aangezet en nadat de auto is vergrendeld.
Zitplaatsen vóór: de
plafonniers gaan branden
zodra een van de
voorportieren wordt geopend.Deze kunnen bij aangezet contact
worden in- en uitgeschakeld met
behulp van een schakelaar.
Zitplaatsen achter: de plafonnier
gaat branden zodra een van de
achterportieren wordt geopend.
Als de portieren enkele
minuten geopend blijven,
gaan de plafonniers uit.
u

it.
Blijft branden, bij aangezet
contact.
Plafonnier vóór
PLAFONNIERS
Plafonnier achter
Leeslampjes vóór
erGonoMIe en CoMFort
4
Praktische voorzieningen

102
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015
BAGAGESCHERM (5 ZITPLAATSEN)
Deze plaat onttrekt voorwerpen in de
bagageruimte aan het oog.Verwijderenk
lap het bagagescherm op.
Haal deze uit de inkepingen A en B door
het bagagescherm naar u toe te trekken.
til het bagagescherm op verwijder het geheel.
Plaatsen
Plaats het bagagescherm voor de
inkepingen A en B.
Duw het bagagescherm naar voren zodat
de nokken in de inkepingen komen.
klap het bagagescherm uit en klem
deze vast in de inkepingen C.
Opklappen
k

lap, vanuit de bagageruimte,
het achterste gedeelte van het
bagagescherm op door het op te tillen
en uit de inkeping C te halen. Opbergen (volgens uitvoering)
Aan de achterzijde van de rugleuning
is een ruimte gecreëerd waar het
opgeklapte bagagescherm kan worden
opgeborgen.
s

chuif deze verticaal tussen de
geleiders die halverwege de
rugleuningen zijn gemonteerd.
s
teek als eerste de scharnierende zijde
in de geleiders en houd de uiteinden
van de twee gedeelten omhoog.
Het bagagescherm kan dienen
als tafel, maar leg er uit
veiligheidsoverwegingen geen
voorwerpen op die bij een noodstop of
een aanrijding van achter in gevaarlijke
projectielen kunnen veranderen.
Praktische voorzieningen
