2015 CITROEN BERLINGO MULTISPACE Instructieboekjes (in Dutch)

79
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015
ACHTERSTOELEN (5 ZITPLAATSEN)Hoofdsteun
Alle achterstoelen zijn afzonderlijk
uitneembaar.
Controleer na het rechtop zetten van
de rugleuning of het terugzetten van
een stoel of de stoel goed op de vloer
is verankerd.De drie afzonderlijke achterstoelen zijn
voorzien van kommavormige hoofdsteunen.
Als de rugleuning van de middelste
stoel op de zitting is geklapt, kan de
achterzijde daarvan gebruikt worden
als tafeltje met bekerhouder.
o
mhoog: trek de hoofdsteun omhoog.
o

mlaag: duw de hoofdsteun omlaag.
trek de hoofdsteun volledig omhoog,
druk op de borglip en til de hoofdsteun
op om hem te verwijderen.
s
teek om de hoofdsteun terug
te zetten de pennen recht in de
openingen van de rugleuning.
erGonoMIe en CoMFort
4
stoelen

80
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015
RugleuningverstellingRugleuning in de tafelstand
zetten
Rechtop zetten van de rugleuning
Stoel in de portefeuillestand
zetten Terugzetten van de stoel
- Bedien de hendel om de rugleuning
te verstellen.
-
t
rek aan de hendel om de
rugleuning op de zitting te klappen.
Plaats geen harde of zware
voorwerpen op de tafel. Deze kunnen
bij een noodstop of een aanrijding
veranderen in gevaarlijke projectielen. -


ontgrendel de rugleuning door aan de
hendel te trekken en zet de rugleuning
in de oorspronkelijke stand.
Controleer nadat u de rugleuning
rechtop hebt gezet of deze goed is
vergrendeld.
-
t
rek aan de hendel om de stoel in
de tafelstand te zetten.
-

t
rek de stang aan de achterzijde
van de stoel omhoog om de
achterste verankeringspunten los te
maken.
-

k antel de complete stoel naar
voren tot hij wordt vergrendeld. -

Duw op de rode hendel.
-

k antel de stoel omlaag om de
achterste verankeringspunten vast
te zetten.
-
t
rek aan de hendel om de
rugleuning rechtop te zetten.
-


Controleer of het geheel goed is
verankerd.Controleer voor het omlaag
kantelen of er geen voorwerpen
het correct vergrendelen van de
stoelverankeringen verhinderen.
stoelen

81
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015

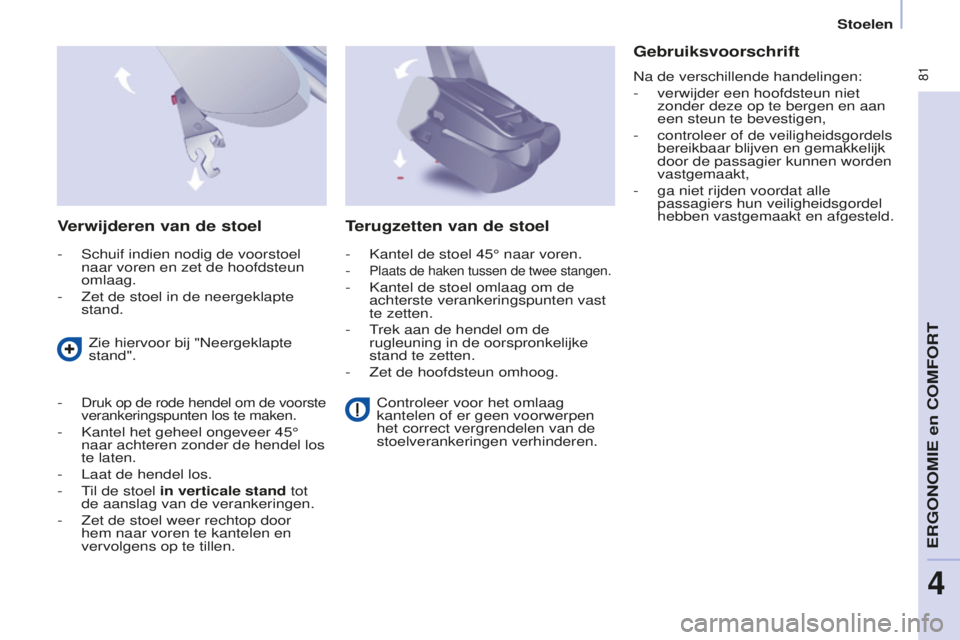

Verwijderen van de stoel
- schuif indien nodig de voorstoel
naar voren en zet de hoofdsteun
omlaag.
-

Zet de stoel in de neergeklapte
stand.
Gebruiksvoorschrift
na de verschillende handelingen:
-
verwijder een hoofdsteun niet
zonder deze op te bergen en aan
een steun te bevestigen,
-


controleer of de veilig
heidsgordels
bereikbaar blijven en gemakkelijk
door de passagier kunnen worden
vastgemaakt,
-

ga niet rijden voordat alle
passagiers hun veilig

heidsgordel
hebben vastgemaakt en afgesteld.
Zie hiervoor bij "
n
eergeklapte
stand".
-

Druk op de rode hendel om de voorste
verankeringspunten los te maken.
- kantel het geheel ongeveer 45°
naar achteren zonder de hendel los
te laten.
-

Laat de hendel los.
-

t
il de stoel
in verticale stand tot
de aanslag van de verankeringen.
-

Zet de stoel weer rechtop door
hem naar voren te kantelen en
vervolgens op te tille

n.
Terugzetten van de stoel
- kantel de stoel 45° naar voren.
-
Plaats de haken tussen de twee stangen.
- kantel de stoel omlaag om de
achterste verankeringspunten vast
te zetten.
-
t
rek aan de hendel om de
rugleuning in de oorspronkelijk

e
stand te zetten.
-

Zet de hoofdsteun omhoog. Controleer voor het omlaag
kantelen of er geen voorwerpen
het correct vergrendelen van de
stoelverankeringen verhinderen.
erGonoMIe en CoMFort
4
stoelen

82
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015
Hoofdsteunen
De stoelen zijn voorzien van
kommavormige hoofdsteunen.
o
mhoog: druk op de borglip en til de
hoofdsteun op.
o

mlaag: druk op de borglip en duw de
hoofdsteun omlaag.
trek de hoofdsteun volledig omhoog,
druk op de borglip en til de hoofdsteun
op om hem te verwijderen.
Berg de hoofdsteun op in het interieur
door hem aan de steun te bevestigen.
s

teek om de hoofdsteun terug
te zetten de pennen recht in de
openingen van de rugleuning.
e

lke stoel is uitneembaar en heeft
een vaste plaats in de auto, zoals
aangegeven op de sticker.
De stoelen op de tweede en derde zitrij
zijn afzonderlijk verstelbaar.
ACHTERSTOELEN (7 ZITPLAATSEN)
stoelen

83
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015
Stoel links
Stoelen tweede zitrij
Stoelen derde zitrij
Stoel middenStoel rechts
Stoel rechts
Stoel links
erGonoMIe en CoMFort
4
stoelen

84
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015
Rugleuningverstelling
-
Bedien de hendel om de stand van
de rugleuning te verstellen.
Rugleuning in de tafelstand zetten
-


Duw de hoofdsteun volledig
omlaag.
-


Bedien de hendel om de rugleuning
op de zitting te klappen. Rechtop zetten van de rugleuning
-


ontgrendel de rugleuning door aan de
hendel te trekken en zet de rugleuning
in de oorspronkelijke stand.
- Controleer of de stoel goed
verankerd is.
Stoel in de portefeuillestand zetten
-

Zet de stoel in de portefeuille
stand.
-
t
rek aan de rode riem aan de
achterzijde van de stoel om de
steunen uit de verankerpunten op
de vloer te verwijderen.
-

k antel de stoel in zijn geheel naar
voren.
Flexibele indeling stoelen
tweede zitrijTerugzetten van de stoel
-
k antel de stoel in zijn geheel naar
achteren.
Let voordat u de stoel terugklapt
op het volgende:
-

de voeten van een passagier
op de derde zitrij mogen zich
niet op de verankeringspunten
op de vloer bevinden,
-


de stoel moet goed zijn
verankerd op de vloer

,
-

de passagier moet de
veiligheidsgordel kunnen gebruiken.
stoelen

85
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015
Flexibele indeling stoelen derde zitrij
Rugleuning in de tafelstand zetten
-
Duw de hoofdsteun volledig
omlaag.
-


Bedien de hendel om de rugleuning
op de zitting te klappen.
Rechtop zetten van de rugleuning
-

o ntgrendel de rugleuning door
aan de hendel te trekken en zet de
rugleuning in de oorspronkelijke
stand.
-

Controleer of de stoel goed
verankerd is. T

erugzetten van de stoel
-
Duw op de rode hendel.
-

k lap de stoel in zijn geheel naar
achteren.
Stoel in de portefeuillestand zetten
-

Zet de stoel in de tafelstand.
-

t
il de palinrichting met de rode riem
aan de achterzijde van de stoel op
om de steunen te verwijderen uit de
verankeringspunten op de vloer

.
-
k lap de stoel in zijn geheel naar
voren. Let op het volgende:
-

de stoel moet goed zijn
verankerd op de vloer

,
-

de passagier moet de
veilig

heidsgordel kunnen
gebruiken.
erGonoMIe en CoMFort
4
stoelen

86
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015
Instappen en uitstappen vanaf
de derde zitrij
Instappen
-
Zet de stoel op de tweede zitrij in
de tafelstand.
Uitstappen
-
Duw de hoofdsteun volledig omlaag.
-


Bedien de gele hendel aan de
achterzijde van de rugleuning van
de tweede zitrij.
-

k lap de rugleuning neer in de
tafelstand. Let op de juiste plaatsing van de
middelste veiligheidsgordel in de
daarvoor bestemde opening in de
hemelbekleding.
-

Zet de stoel in de portefeuille
stand
om de instap te vergemakkelijken. -
t
rek aan de rode riem om de stoel
in de portefeuille
stand te zetten.
- k lap de stoel in zijn geheel naar
voren.
-
s tap uit via het portier.
Controleer voordat u de stoel terugzet
in de oorspronkelijke stand of de voeten
van een passagier op de derde zitrij
zich niet op de verankeringspunten van
de stoel op de tweede zitrij bevinden.
stoelen
