2015 Alfa Romeo MiTo stop start

SYMBOLER
På vissa av komponenterna i bilen sitter det färgade skyltar med
symboler med viktig information som måste följas när du hanterar
komponenten i fråga. Dessutom sitter det en märkskylt under
motorhuven som sammanfattar symbolerna.
ALFA ROMEO CODE-SYSTEM
Det är ett elektroniskt motorlåssystem som ökar skyddet mot
stöldförsök. Det aktiveras automatiskt när startnyckeln avlägsnas från
tändningslåset.
Varje tändningsnyckel innehåller en elektronisk anordning som har
som funktion att modulera signalen som sänds ut under startfasen från
en antenn som är integrerad i tändningslåset. Signalen varierar från
starttillfälle till starttillfälle och är som ett lösenord som styrenheten
känner igen och som gör att fordonet går att starta.
FUNKTION
Vid varje start, när tändningsnyckeln vrids till MAR, sänder Alfa
Romeo CODE-systemets kontrollenhet en identifikationskod till
motorkontrollenheten för att inaktivera blockeringen av funktionerna.
Identifikationslkoden sänds bara om kontrollenheten Alfa Romeo
CODE känner igen koden från nyckeln.
När du vrider tändningsnyckeln till STOP gör Alfa Romeo CODE-
systemet så att motorstyrenhetens funktioner inaktiveras. Om koden
inte identifieras korrekt under starten tänds varningslampan
på
instrumentpanelen.
I så fall vrider man tändningsnyckeln till STOP och därefter till MAR.
Om blockeringen kvarstår, försök man med någon annan av de
nycklar som medföljer bilen. Om det forfarande inte går att starta
motorn, vänd dig till en auktoriserad Alfa Romeo serviceverkstad.
34
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

LARM
(berörda versioner och marknader)
UTLÖSNING AV LARM
Larmet aktiveras i följande fall:
❒Om en dörr, motorhuven eller bagageluckan öppnas otillåtet
(perimeterskydd).
❒Om tändningslåset sätts igång otillåtet (tändningsnyckeln vrids till
MAR).
❒Om batterikablarna kapas.
❒Om rörelser detekteras inuti passagerarutrymmet (volymetriskt
skydd).
❒Om bilen lyfts eller lutas på onormalt sätt (berörda versioner och
marknader).
Larmet omfattar en summer och ljussignal (blinkning med
körriktningsvisarna i ett par sekunder). Den exakta utformningen av
larmsystemet kan variera på olika marknader. Efter ett visst antal
upprepningar av ljud- och ljussignaler återgår systemet till normalläge.
OBSERVERA! Motorspärren garanteras av Alfa Romeo CODE, som
aktiveras automatiskt när nyckeln tas ut ur tändningslåset.
OBSERVERA! Larmet motsvarar gällande förordningar i de olika
länderna.
AKTIVERING AV LARM
Se till att dörrar och baklucka är stängda, att tändningsnyckeln står på
STOP eller är uttagen. Rikta nyckeln med fjärrkontroll mot bilen och
tryck och släpp sedan knappen
. Förutom på vissa marknader,
avger systemet en ljussignal och en ljudsignal och dörrlåset aktiveras.
Innan larmet sätts på utför systemet en självdiagnos. Om det upptäckts
fel i larmsystemet hörs en ljudsignal och/eller tänds en LED-lampa
på instrumentpanelen.
Om det efter det första larmet, kommer ett andra larm med summer
och ljussignaler med LED på instrumentpanelen, ska man inom cirka
fyra sekunder efter aktiveringen, inaktivera larmet genom att trycka på
knappen
, kontrollera att dörrarna, motorhuven och bagageluckan
är ordentligt stängda och sedan återaktivera systemet genom att trycka
på
.
Om larmet avger en ljudsignal även när dörrarna, motorhuven och
bagageluckan är riktigt stängda, betyder det att det finns ett fel i
larmsystemet. Se till att kontakta en auktoriserad Alfa Romeo
serviceverkstad.
40
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

AUTOMATISK AKTIVERING AV LARMET
(berörda versioner och marknader)
Om larmet inte har aktiverats med fjärrkontrollen, kommer larmet att
aktiveras automatiskt efter cirka 30 sekunder från att du har ställt
tändningsnyckeln på STOP och för sista gången öppnat och därefter
stängt en av dörrarna eller bagageluckan.
Detta tillstånd markeras av att lysdioden ovanför knapp A bild 20
börjar blinka och av de signaleringar som beskrivs ovan.
Tryck på knappen
på fjärrkontrollen för att inaktivera larmet.
Den automatiska aktiveringen av larmet sker även när man stänger
dörrarna genom att vrida metallinsatsen på nyckeln i nyckelhålet
på förarsidan. När systemet har aktiverats automatiskt låses inte
dörrarna.
INAKTIVERING AV LARMET
Tryck på knappen. Följande sker (utom för vissa marknader):
❒Körriktningsvisarna tänds snabbt två gånger.
❒Två korta ljudsignaler hörs.
❒Dörrarna låses upp.
OBSERVERA! När man öppnar centrallåset med tändningsnyckelns
metallinsats, inaktiveras inte larmet.
VOLYMETRISKT SKYDD/LYFTSKYDD
För att skydden ska fungera korrekt måste man helt stänga sidorutorna
och eventuellt soltak (berörda versioner och marknader).
För att stänga av funktionen, ska du trycka på knapp A bild 20 innan
larmet aktiveras. När funktionen stängs av bekräftas detta genom
att LED-lampan på knappen blinkar i några sekunder.
En eventuell avstängning av det volymetriska skyddet/lyftskyddet, ska
upprepas varje gång som instrumentpanelen stängs av.
KOPPLA BORT LARMET
För att helt koppla bort larmet (t ex. när bilen inte ska användas under
en längre tid), låser man bilen genom att vrida om metallinsatsen på
nyckeln med fjärrkontroll i låset.
OBSERVERA! Om batterierna i nyckeln med fjärrkontroll laddas ur,
eller om ett fel uppstår i systemet, ska du sätta i nyckeln i
tändningslåset och vrida den till MAR för att inaktivera larmet.
bild 20A0J0226
41
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

TÄNDNINGSLÅS
Tändningsnyckeln kan ställas i tre olika lägen bild 21:
❒STOP: avstängd motor, tändningsnyckeln kan dras ur, rattlås. Vissa
elektriska anordningar (t ex. bilradio, centrallåset, larm osv.) kan
fortsätta att fungera.
❒MAR: körläge. Alla elektriska anordningar kan användas.
❒AVV: motorstart
Tändningslåset har en säkerhetsanordning som gör att
tändningsnyckeln måste ställas i STOP-läget om motorn inte startar,
innan en ny startprocedur upprepas.
Om någon har manipulerat med tändningslåset (t ex.
vid ett stöldförsök), ska du låta en auktoriserad Alfa
Romeo-verkstad kontrollera systemets funktion innan
du fortsätter att köra.
Då du går ut ur bilen ska du alltid ta ut
tändningsnyckeln för att undvika att någon oavsiktligt
aktiverar reglagen. Kom ihåg att dra åt handbromsen.
Om bilen parkeras i uppförsbacke lägger man dessutom i 1:ans
växel och om den parkeras i nedförsbacke lägger man i
backväxeln. Lämna aldrig kvar barn i bilen utan tillsyn.
RATTLÅS
Aktivering
Med anordningen på läget STOP, dra ut nyckeln och vrid ratten tills
den låser sig.
Inaktivering
Vrid lätt på ratten när tändningsnyckeln vrids till MAR.
Alla slags åtgärder inom eftermarknad som påverkar
styrning eller styrkolonnen (t ex montering av
stöldskydd) är absolut förbjudna. Utöver att systemets
prestanda försämras och garantin förfaller, kan detta orsaka
allvarliga säkerhetsproblem och bristande överensstämmelse
med bilens typgodkännande.
Ta aldrig ut tändningsnyckeln när bilen är i rörelse
Ratten låser sig automatiskt vid den första styrningen.
Samma sak gäller när bilen bogseras.
bild 21A0J0031
42
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

POSITIONSLJUS/HALVLJUS
Med tändningsnyckeln i läge MAR, ska du vrida justerringen A bild 35
till
.
Varselljusen slocknar och positionsljusen och halvljuset tänts. På
instrumentpanelen tänds varningslampa
.
PARKERINGSLJUS
Parkeringsljusen tänds endast när tändningsnyckeln står i STOP-läget
eller är utdragen och man för justerringen A först till
och sedan
till
.
Använd parkeringsljusen för att även sätta på
nummerplåtsbelysningen och de främre och bakre positionsljusen
(varselljusen, DRL, förblir avstängda).
Varningslampan
tänds på instrumentpanelen.
Genom att föra spaken för körriktningsvisaren till höger eller vänster
går det att välja vilken sida ljusen ska tändas på.
AUTOMATISK KONTROLL AV
LAMPORNA (AUTOLIGHT)
(skymningssensor)
(Berörda versioner och marknader)
Det är en sensor med infraröda lysdioder, som sitter vid regnsensorn
på vindrutan. Den utgår från ljuskänsligheten som valts i
Inställningsmenyn och kan känna av variationer i ljuset utanför bilen:
ju större känslighet desto mindre ljus utomhus behövs för att aktivera
de utvändiga ljusen.Aktivering
Skymningssensorn aktiveras genom att vrida hylsan A bild 35 till läge
. I detta läge tänds positionsljuset och halvljuset automatiskt och
samtidigt enligt utomhusbelysningen.
OBSERVERA! Skymningssensorn kan inte känna av dimma. Därför ska
påsättningen av dimljusen ske manuellt vid behov.
Medan ljusen tänds av sensorn, går det att tända både
dimstrålkastarna (berörda versioner och marknader) samt
dimbakljusen.
Vid automatisk släckning av andra ljus, släcks också dimstrålkastare
och dimbakljus (om de är på). Men när andra ljus återigen tänds
automatiskt måste eventuella dimljus tändas manuellt.
Så länge som sensorn är aktiverad går det att blinka med ljusen, men
inte att slå på helljuset. För att tända helljuset ska man först föra vredet
A till läge
och aktivera det fasta halvljuset.
När automatisk ljuskontroll är aktiverad och sensorn släcker ljusen,
inaktiveras först halvljuset och, efter några sekunder, även
positionsljusen.
Vid aktivering och fel på sensorn, tänds positionsljusen och halvljuset
oavsett ljuset utomhus,medan sensorfelet signaleras på
instrumentpanelen.
Det är ändå möjligt att inaktivera sensorn och vid behov tända dessa
ljus.
62
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

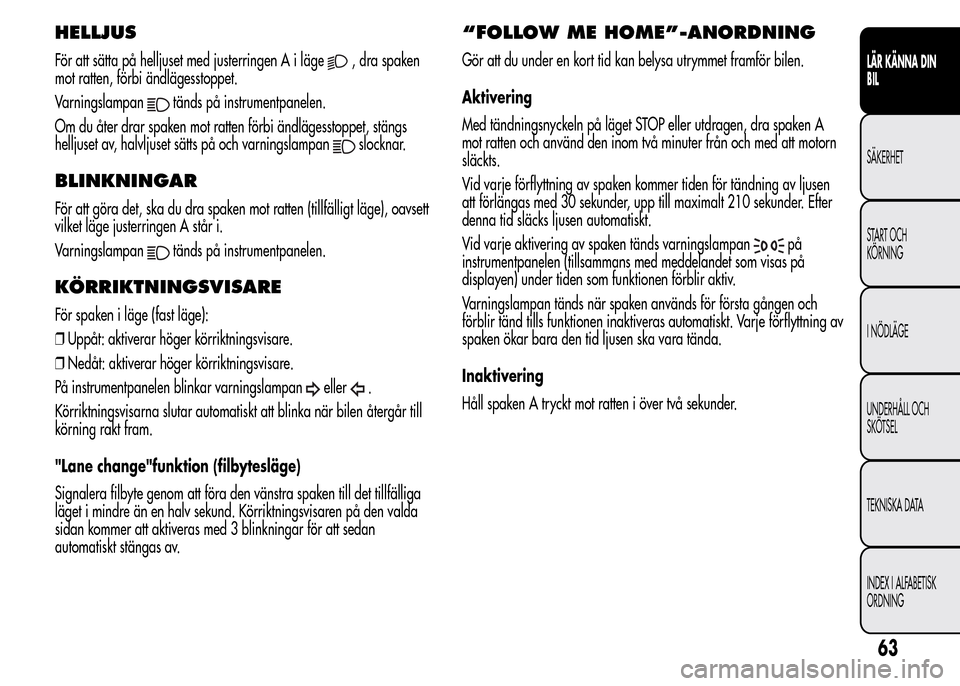

HELLJUS
För att sätta på helljuset med justerringen A i läge, dra spaken
mot ratten, förbi ändlägesstoppet.
Varningslampan
tänds på instrumentpanelen.
Om du åter drar spaken mot ratten förbi ändlägesstoppet, stängs
helljuset av, halvljuset sätts på och varningslampan
slocknar.
BLINKNINGAR
För att göra det, ska du dra spaken mot ratten (tillfälligt läge), oavsett
vilket läge justerringen A står i.
Varningslampan
tänds på instrumentpanelen.
KÖRRIKTNINGSVISARE
För spaken i läge (fast läge):
❒Uppåt: aktiverar höger körriktningsvisare.
❒Nedåt: aktiverar höger körriktningsvisare.
På instrumentpanelen blinkar varningslampan
eller.
Körriktningsvisarna slutar automatiskt att blinka när bilen återgår till
körning rakt fram.
"Lane change"funktion (filbytesläge)
Signalera filbyte genom att föra den vänstra spaken till det tillfälliga
läget i mindre än en halv sekund. Körriktningsvisaren på den valda
sidan kommer att aktiveras med 3 blinkningar för att sedan
automatiskt stängas av.
“FOLLOW ME HOME”-ANORDNING
Gör att du under en kort tid kan belysa utrymmet framför bilen.
Aktivering
Med tändningsnyckeln på läget STOP eller utdragen, dra spaken A
mot ratten och använd den inom två minuter från och med att motorn
släckts.
Vid varje förflyttning av spaken kommer tiden för tändning av ljusen
att förlängas med 30 sekunder, upp till maximalt 210 sekunder. Efter
denna tid släcks ljusen automatiskt.
Vid varje aktivering av spaken tänds varningslampan
på
instrumentpanelen (tillsammans med meddelandet som visas på
displayen) under tiden som funktionen förblir aktiv.
Varningslampan tänds när spaken används för första gången och
förblir tänd tills funktionen inaktiveras automatiskt. Varje förflyttning av
spaken ökar bara den tid ljusen ska vara tända.
Inaktivering
Håll spaken A tryckt mot ratten i över två sekunder.
63
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

DÖRRLÅS
Funktionssätt
Tryck på knappen A bild 46 för att låsa alla dörrarna samtidigt.
Dörrarna låses oavsett läge för tändningsnyckeln.
BRÄNSLELÅSSYSTEM
Funktionssätt
Bränslelåset aktiveras vid kollisioner och gör så att:
❒Bränsletillförseln avbryts vilket medför att motorn stängs av.
❒Dörrarna låses upp automatiskt.
❒Innerbelysningen tänds.Bränslelåsets aktivering anges av ett meddelande på displayen.
Kontrollera bilen noggrant för att se till att det inte läcker bränsle, till
exempel i motorrummet, under bilen eller i närheten av bränsletanken.
Efter krocken, ska du vrida tändningsnyckeln till STOP för att inte
ladda ur batteriet.
För att återställa bilens korrekta funktionssätt, utför följande procedur:
❒Vrid tändningsnyckeln till MAR-läget.
❒Aktivera höger körriktningsvisare.
❒Inaktivera höger körriktningsvisare.
❒Aktivera vänster körriktningsvisare.
❒Inaktivera vänster körriktningsvisare.
❒Aktivera höger körriktningsvisare.
❒Inaktivera höger körriktningsvisare.
❒Aktivera vänster körriktningsvisare.
❒Inaktivera vänster körriktningsvisare.
❒Vrid tändningsnyckeln till STOP-läget.
❒Vrid tändningsnyckeln till MAR-läget.
Aktivera inte systemet efter krocken om det luktar
bensin eller om det uppstått läckor på
försörjningssystemet, för att undvika brandfara.
bild 46A0J0030
73
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

INITIALISERING
Om strömförsörjningen avbrutits genom bortkoppling av batteriet eller
utlöst säkring måste man återinitialisera soltaket.
Gör så här:
❒Tryck på knappen B bild 54 tills soltaket är helt stängt. Släpp sedan
upp knappen.
❒Tryck på knappen B och håll den intryckt i minst tio sekunder
och/eller tills glaspanelen gör en liten rörelse framåt. Nu kan
knappen släppas.
❒Inom 5 sekunder därefter trycker man på knappen B och håller den
intryckt: den främre glaspanelen genomför en komplett cykel med
öppning och stängning. Endast därefter ska du släppa knappen.
UNDERHÅLL/NÖDSTOPP
Vid nödstopp eller underhåll utan strömförsörjning går det att flytta
taket manuellt (öppna/stänga den främre glaspanelen) på följande
sätt:
❒Ta bort skyddslocket A bild 56 som sitter på den invändiga
beklädnaden, mellan de två solgardinerna.
❒Ta fram insexnyckeln B som medföljer bilen och är placerad
tillsammans med bilens dokument eller i verktygslådan i
bagageutrymmet
❒För in nyckeln i sätet C och vrid medurs för att öppna soltaket och
moturs för att stänga det.
bild 56A0J0328
80
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
