2015 Alfa Romeo MiTo Εγχειρίδιο χρήσης (in Greek)

ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖ
Για την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒ανοίξτε το πορτμπαγκάζ και βγάλτε την πλαφονιέρα A εικ. 145
εργαζόμενοι στο σημείο που δείχνει το βέλος❒ανοίξτε το προστατευτικό B εικ. 146 και αντικαταστήστε το
λαμπτήρα
❒κλείστε και πάλι το προστατευτικό B επάνω στο φακό
❒μοντάρετε ξανά την πλαφονιέρα A εικ. 145 βάζοντάς την μέσα στη
σωστή θέση πρώτα από τη μία πλευρά και στη συνέχεια πιέζοντας
επάνω στην άλλη μέχρι να ακούσετε το κλικ της ασφάλισης.
εικ. 143A0J0120
εικ. 144A0J0121
εικ. 145A0J0119
εικ. 146A0J0118
173
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

ΠΛΑΦΟΝΙΕΡΑ ΝΤΟΥΛΑΠΙΟΥ ΤΑΜΠΛΟ
Για την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒ανοίξτε το ντουλάπι και στη συνέχεια βγάλτε την πλαφονιέρα A εικ.
147
❒αντικαταστήστε το λαμπτήρα Β βγάζοντάς τον από τις πλευρικές
επαφές προσέχοντας ο καινούργιος λαμπτήρας να ασφαλίσει
καλά επάνω στις ίδιες επαφές.
ΠΛΑΦΟΝΙΕΡΕΣ ΣΚΙΑΔΙΟΥ
(COURTESY LIGHTS)
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒κατεβάστε το σκιάδιο και βγάλτε την πλαφονιέρα A εικ. 148
κάνοντας μοχλό στο σημείο που δείχνει το βέλος❒βγάλτε το προστατευτικό B από τις ασφάλειες στήριξης C,
αντικαταστήστε το λαμπτήρα D εικ. 149 τραβώντας τον προς τα
έξω και βγάλτε τον από τις πλευρικές επαφές
εικ. 147A0J0122
εικ. 148A0J0123
εικ. 149A0J0124
174
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
❒βάλτε τον καινούργιο λαμπτήρα και βεβαιωθείτε ότι έχει
τοποθετηθεί σωστά ανάμεσα στις επαφές

❒μοντάρετε ξανά το προστατευτικό B εικ. 148 βάζοντάς το σωστά
ανάμεσα στις ασφάλειες στήριξης C
❒μοντάρετε την πλαφονιέρα βάζοντάς την πρώτα από την πλευρά E
εικ. 149, και στη συνέχεια πιέστε προς τα επάνω μέχρι να

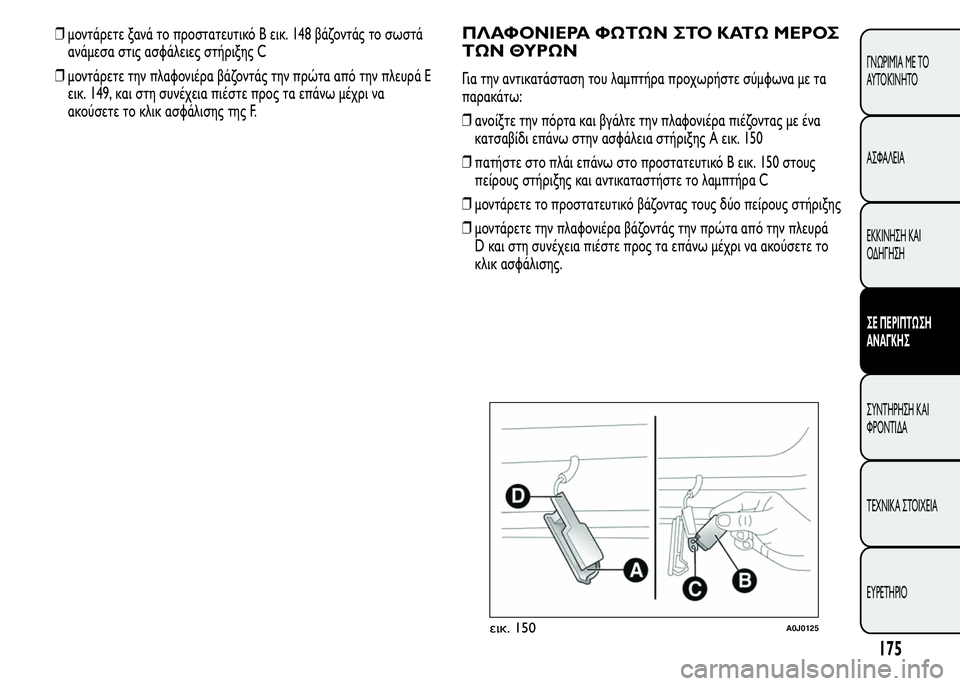

ακούσετε το κλικ ασφάλισης της F.ΠΛΑΦΟΝΙΕΡΑ ΦΩΤΩΝ ΣΤΟ ΚΑΤΩ ΜΕΡΟΣ
ΤΩΝ ΘΥΡΩΝ
Για την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒ανοίξτε την πόρτα και βγάλτε την πλαφονιέρα πιέζοντας με ένα
κατσαβίδι επάνω στην ασφάλεια στήριξης A εικ. 150
❒πατήστε στο πλάι επάνω στο προστατευτικό B εικ. 150 στους
πείρους στήριξης και αντικαταστήστε το λαμπτήρα C
❒μοντάρετε το προστατευτικό βάζοντας τους δύο πείρους στήριξης
❒μοντάρετε την πλαφονιέρα βάζοντάς την πρώτα από την πλευρά
D και στη συνέχεια πιέστε προς τα επάνω μέχρι να ακούσετε το
κλικ ασφάλισης.
εικ. 150A0J0125
175
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

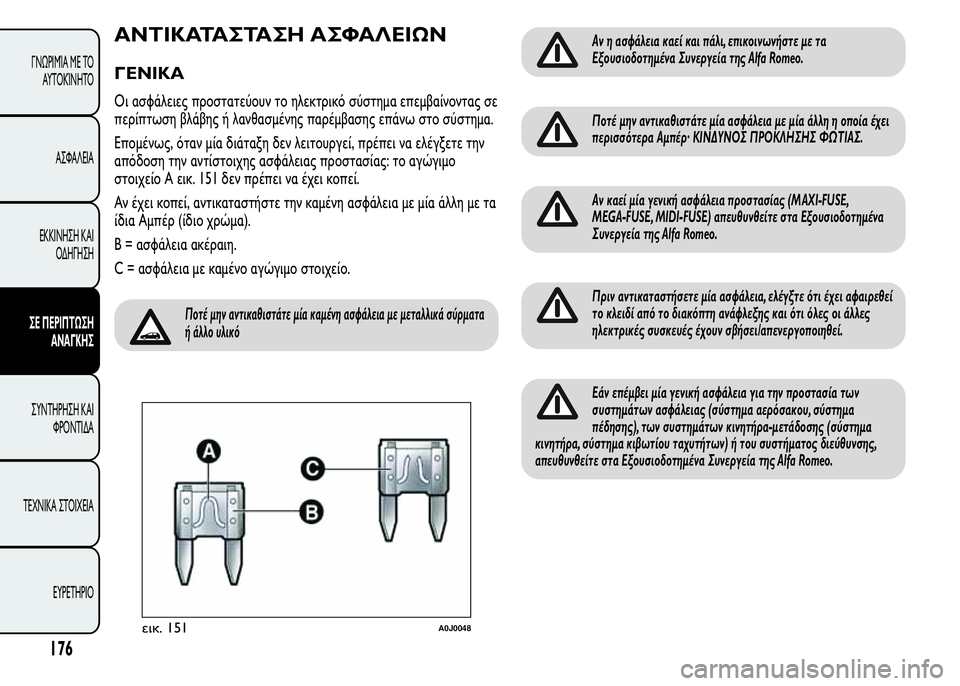

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
Οι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα επεμβαίνοντας σε
περίπτωση βλάβης ή λανθασμένης παρέμβασης επάνω στο σύστημα.
Επομένως, όταν μία διάταξη δεν λειτουργεί, πρέπει να ελέγξετε την
απόδοση την αντίστοιχης ασφάλειας προστασίας: το αγώγιμο
στοιχείο A εικ. 151 δεν πρέπει να έχει κοπεί.
Αν έχει κοπεί, αντικαταστήστε την καμένη ασφάλεια με μία άλλη με τα
ίδια Αμπέρ (ίδιο χρώμα).
B = ασφάλεια ακέραιη.
C = ασφάλεια με καμένο αγώγιμο στοιχείο.
Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια με μεταλλικά σύρματα
ή άλλο υλικό
Αν η ασφάλεια καεί και πάλι, επικοινωνήστε με τα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
Ποτέ μην αντικαθιστάτε μία ασφάλεια με μία άλλη η οποία έχει
περισσότερα Αμπέρ· ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΦΩΤΙΑΣ.
Αν καεί μία γενική ασφάλεια προστασίας (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE) απευθυνθείτε στα Εξουσιοδοτημένα
Συνεργεία της Alfa Romeo.
Πριν αντικαταστήσετε μία ασφάλεια, ελέγξτε ότι έχει αφαιρεθεί
το κλειδί από το διακόπτη ανάφλεξης και ότι όλες οι άλλες
ηλεκτρικές συσκευές έχουν σβήσει/απενεργοποιηθεί.
Εάν επέμβει μία γενική ασφάλεια για την προστασία των
συστημάτων ασφάλειας (σύστημα αερόσακου, σύστημα
πέδησης), των συστημάτων κινητήρα-μετάδοσης (σύστημα
κινητήρα, σύστημα κιβωτίου ταχυτήτων) ή του συστήματος διεύθυνσης,
απευθυνθείτε στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
εικ. 151A0J0048
176
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες συγκεντρώνονται σε τρεις ασφαλειοθήκες που
βρίσκονται στο χώρο του κινητήρα, επάνω στο ταμπλό και μέσα στο
πορτμπαγκάζ.
Ασφαλειοθήκη χώρου κινητήρα
Βρίσκεται στο πλάι της μπαταρίας εικ. 153: για να φτάσετε στις
ασφάλειες ξεβιδώστε τις βίδες A εικ. 152 και αφαιρέστε το καπάκι B.
Ο αριθμός αναγνώρισης του ηλεκτρικού εξαρτήματος που
αντιστοιχεί σε κάθε μία ασφάλεια βρίσκεται πίσω από το καπάκι.
Αφού αντικατασταθεί μία ασφάλεια βεβαιωθείτε ότι έχετε κλείσει
καλά το κάλυμμα Β της ασφαλειοθήκης.
Αν πρέπει να πλύνετε το χώρο του κινητήρα, προσέξτε να μη χτυπάτε
απευθείας την ασφαλειοθήκη με το νερό που ψεκάζεται καθώς και
τα μοτέρ των υαλοκαθαριστήρων.
εικ. 152A0J0126εικ. 153A0J0417
177
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

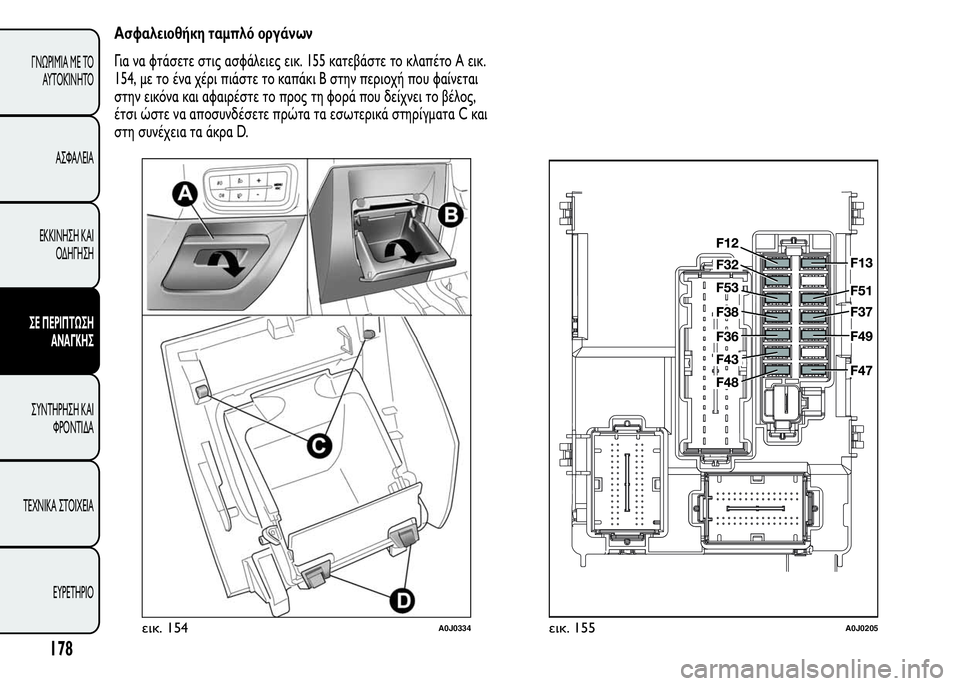

Ασφαλειοθήκη ταμπλό οργάνων
Για να φτάσετε στις ασφάλειες εικ. 155 κατεβάστε το κλαπέτο A εικ.
154, με το ένα χέρι πιάστε το καπάκι Β στην περιοχή που φαίνεται
στην εικόνα και αφαιρέστε το προς τη φορά που δείχνει το βέλος,
έτσι ώστε να αποσυνδέσετε πρώτα τα εσωτερικά στηρίγματα C και
στη συνέχεια τα άκρα D.
εικ. 154A0J0334εικ. 155A0J0205
178
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

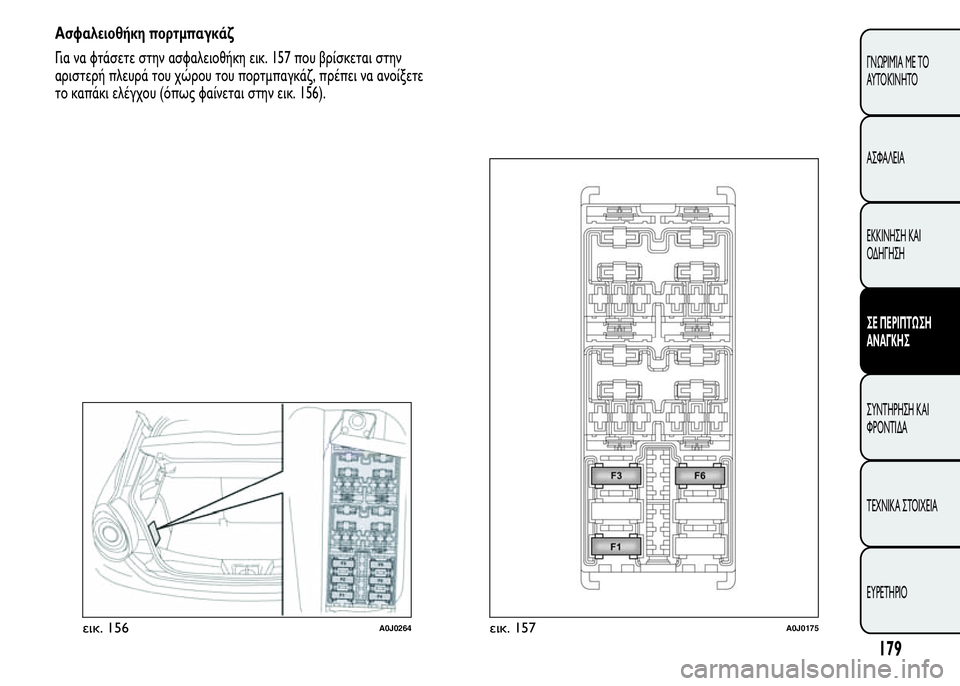

Ασφαλειοθήκη πορτμπαγκάζ
Για να φτάσετε στην ασφαλειοθήκη εικ. 157 που βρίσκεται στην
αριστερή πλευρά του χώρου του πορτμπαγκάζ, πρέπει να ανοίξετε
το καπάκι ελέγχου (όπως φαίνεται στην εικ. 156).
εικ. 156A0J0264εικ. 157A0J0175
179
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

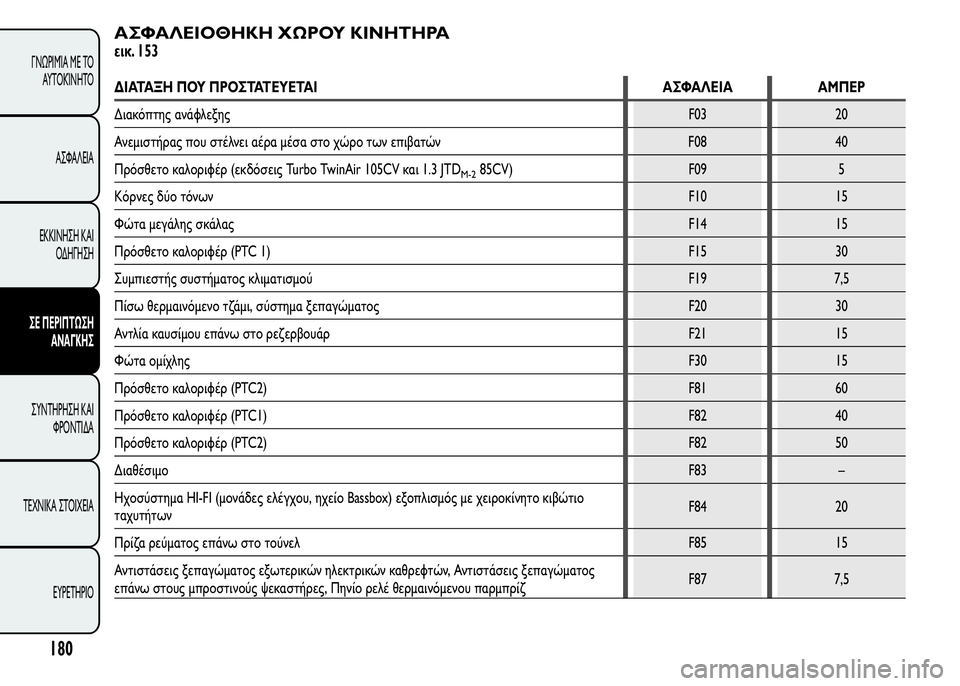

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑ
εικ. 153
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Διακόπτης ανάφλεξηςF03 20
Ανεμιστήρας που στέλνει αέρα μέσα στο χώρο των επιβατών F08 40
Πρόσθετο καλοριφέρ (εκδόσεις Turbo TwinAir 105CV και 1.3 JTD
M-285CV) F09 5
Κόρνες δύο τόνωνF10 15
Φώτα μεγάλης σκάλαςF14 15
Πρόσθετο καλοριφέρ (PTC 1)F15 30
Συμπιεστής συστήματος κλιματισμού F19 7,5
Πίσω θερμαινόμενο τζάμι, σύστημα ξεπαγώματος F20 30
Αντλία καυσίμου επάνω στο ρεζερβουάρ F21 15
Φώτα ομίχληςF30 15
Πρόσθετο καλοριφέρ (PTC2)F81 60
Πρόσθετο καλοριφέρ (PTC1)F82 40
Πρόσθετο καλοριφέρ (PTC2)F82 50
ΔιαθέσιμοF83 –
Ηχοσύστημα HI-FI (μονάδες ελέγχου, ηχείο Bassbox) εξοπλισμός με χειροκίνητο κιβώτιο
ταχυτήτωνF84 20
Πρίζα ρεύματος επάνω στο τούνελ F85 15
Αντιστάσεις ξεπαγώματος εξωτερικών ηλεκτρικών καθρεφτών, Αντιστάσεις ξεπαγώματος
επάνω στους μπροστινούς ψεκαστήρες, Πηνίο ρελέ θερμαινόμενου παρμπρίζF87 7,5
