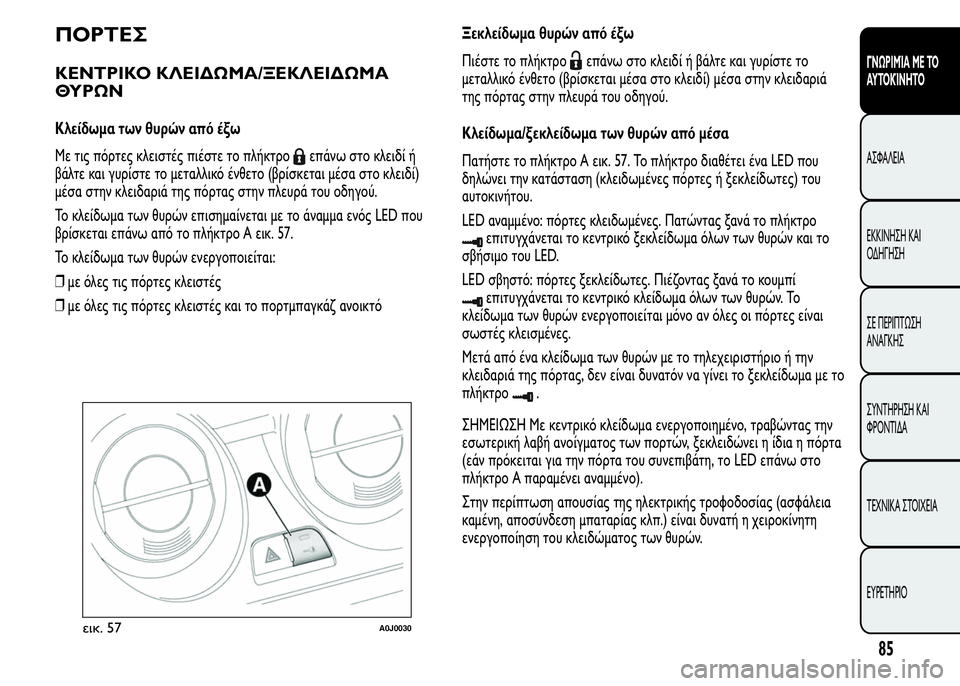

Page 89 of 292

ΠΟΡΤΕΣ
ΚΕΝΤΡΙΚΟ ΚΛΕΙΔΩΜΑ/ΞΕΚΛΕΙΔΩΜΑ
ΘΥΡΩΝ
Κλείδωμα των θυρών από έξω
Με τις πόρτες κλειστές πιέστε το πλήκτρο
επάνω στο κλειδί ή
βάλτε και γυρίστε το μεταλλικό ένθετο (βρίσκεται μέσα στο κλειδί)
μέσα στην κλειδαριά της πόρτας στην πλευρά του οδηγού.
Το κλείδωμα των θυρών επισημαίνεται με το άναμμα ενός LED που
βρίσκεται επάνω από το πλήκτρο A εικ. 57.
Το κλείδωμα των θυρών ενεργοποιείται:
❒με όλες τις πόρτες κλειστές
❒με όλες τις πόρτες κλειστές και το πορτμπαγκάζ ανοικτόΞεκλείδωμα θυρών από έξω
Πιέστε το πλήκτρο
επάνω στο κλειδί ή βάλτε και γυρίστε το
μεταλλικό ένθετο (βρίσκεται μέσα στο κλειδί) μέσα στην κλειδαριά
της πόρτας στην πλευρά του οδηγού.
Κλείδωμα/ξεκλείδωμα των θυρών από μέσα
Πατήστε το πλήκτρο A εικ. 57. Το πλήκτρο διαθέτει ένα LED που
δηλώνει την κατάσταση (κλειδωμένες πόρτες ή ξεκλείδωτες) του
αυτοκινήτου.
LED αναμμένο: πόρτες κλειδωμένες. Πατώντας ξανά το πλήκτρο
επιτυγχάνεται το κεντρικό ξεκλείδωμα όλων των θυρών και το
σβήσιμο του LED.
LED σβηστό: πόρτες ξεκλείδωτες. Πιέζοντας ξανά το κουμπί
επιτυγχάνεται το κεντρικό κλείδωμα όλων των θυρών. Το
κλείδωμα των θυρών ενεργοποιείται μόνο αν όλες οι πόρτες είναι
σωστές κλεισμένες.
Μετά από ένα κλείδωμα των θυρών με το τηλεχειριστήριο ή την
κλειδαριά της πόρτας, δεν είναι δυνατόν να γίνει το ξεκλείδωμα με το
πλήκτρο
.
ΣHMEIΩΣH Με κεντρικό κλείδωμα ενεργοποιημένο, τραβώντας την
εσωτερική λαβή ανοίγματος των πορτών, ξεκλειδώνει η ίδια η πόρτα
(εάν πρόκειται για την πόρτα του συνεπιβάτη, το LED επάνω στο
πλήκτρο Α παραμένει αναμμένο).
Στην περίπτωση απουσίας της ηλεκτρικής τροφοδοσίας (ασφάλεια
καμένη, αποσύνδεση μπαταρίας κλπ.) είναι δυνατή η χειροκίνητη
ενεργοποίηση του κλειδώματος των θυρών.
εικ. 57A0J0030
85
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

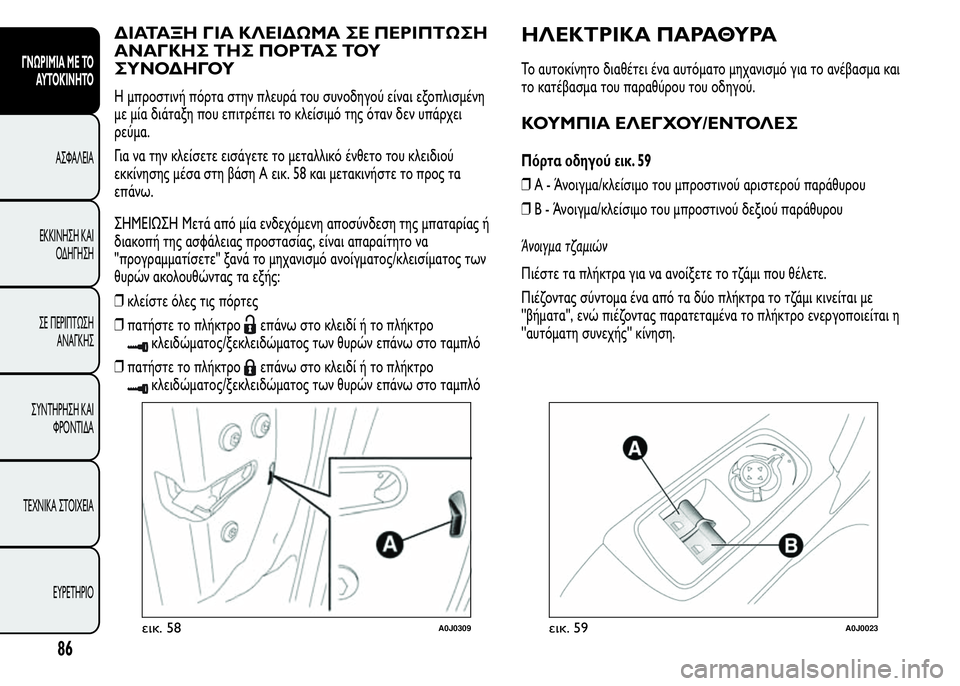

Page 90 of 292

ΔΙΑΤΑΞΗ ΓΙΑ ΚΛΕΙΔΩΜΑ ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ ΤΗΣ ΠΟΡΤΑΣ ΤΟΥ
ΣΥΝΟΔΗΓΟΥ
Η μπροστινή πόρτα στην πλευρά του συνοδηγού είναι εξοπλισμένη
με μία διάταξη που επιτρέπει το κλείσιμό της όταν δεν υπάρχει
ρεύμα.
Για να την κλείσετε εισάγετε το μεταλλικό ένθετο του κλειδιού
εκκίνησης μέσα στη βάση A εικ. 58 και μετακινήστε το προς τα
επάνω.
ΣHMEIΩΣH Μετά από μία ενδεχόμενη αποσύνδεση της μπαταρίας ή
διακοπή της ασφάλειας προστασίας, είναι απαραίτητο να
''προγραμματίσετε'' ξανά το μηχανισμό ανοίγματος/κλεισίματος των
θυρών ακολουθώντας τα εξής:
❒κλείστε όλες τις πόρτες
❒πατήστε το πλήκτρο
επάνω στο κλειδί ή το πλήκτρο
κλειδώματος/ξεκλειδώματος των θυρών επάνω στο ταμπλό
❒πατήστε το πλήκτρο
επάνω στο κλειδί ή το πλήκτρο
κλειδώματος/ξεκλειδώματος των θυρών επάνω στο ταμπλό
ΗΛΕΚΤΡΙΚΑ ΠΑΡΑΘΥΡΑ
Το αυτοκίνητο διαθέτει ένα αυτόματο μηχανισμό για το ανέβασμα και
το κατέβασμα του παραθύρου του οδηγού.
ΚΟΥΜΠΙΑ ΕΛΕΓΧΟΥ/ΕΝΤΟΛΕΣ
Πόρτα οδηγού εικ. 59
❒A - Άνοιγμα/κλείσιμο του μπροστινού αριστερού παράθυρου
❒B - Άνοιγμα/κλείσιμο του μπροστινού δεξιού παράθυρου
Άνοιγμα τζαμιών
Πιέστε τα πλήκτρα για να ανοίξετε το τζάμι που θέλετε.
Πιέζοντας σύντομα ένα από τα δύο πλήκτρα το τζάμι κινείται με
''βήματα'', ενώ πιέζοντας παρατεταμένα το πλήκτρο ενεργοποιείται η
''αυτόματη συνεχής'' κίνηση.
εικ. 58A0J0309εικ. 59A0J0023
86
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

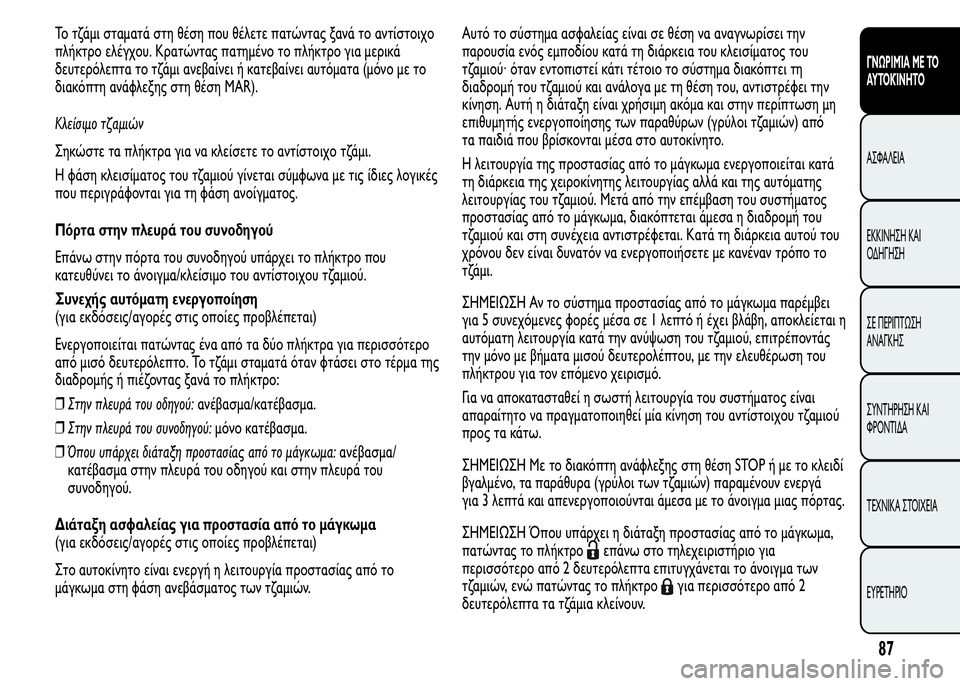

Page 91 of 292

Το τζάμι σταματά στη θέση που θέλετε πατώντας ξανά το αντίστοιχο
πλήκτρο ελέγχου. Κρατώντας πατημένο το πλήκτρο για μερικά
δευτερόλεπτα το τζάμι ανεβαίνει ή κατεβαίνει αυτόματα (μόνο με το
διακόπτη ανάφλεξης στη θέση MAR).
Κλείσιμο τζαμιών
Σηκώστε τα πλήκτρα για να κλείσετε το αντίστοιχο τζάμι.
Η φάση κλεισίματος του τζαμιού γίνεται σύμφωνα με τις ίδιες λογικές
που περιγράφονται για τη φάση ανοίγματος.
Πόρτα στην πλευρά του συνοδηγού
Επάνω στην πόρτα του συνοδηγού υπάρχει το πλήκτρο που
κατευθύνει το άνοιγμα/κλείσιμο του αντίστοιχου τζαμιού.
Συνεχής αυτόματη ενεργοποίηση
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Ενεργοποιείται πατώντας ένα από τα δύο πλήκτρα για περισσότερο
από μισό δευτερόλεπτο. Το τζάμι σταματά όταν φτάσει στο τέρμα της
διαδρομής ή πιέζοντας ξανά το πλήκτρο:
❒Στην πλευράτου οδηγού:ανέβασμα/κατέβασμα.
❒Στην πλευράτου συνοδηγού:μόνο κατέβασμα.
❒Όπου υπάρχει διάταξη προστασίας από το μάγκωμα:ανέβασμα/
κατέβασμα στην πλευρά του οδηγού και στην πλευρά του
συνοδηγού.
Διάταξη ασφαλείας για προστασία από το μάγκωμα
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Στο αυτοκίνητο είναι ενεργή η λειτουργία προστασίας από το
μάγκωμα στη φάση ανεβάσματος των τζαμιών.Αυτό το σύστημα ασφαλείας είναι σε θέση να αναγνωρίσει την
παρουσία ενός εμποδίου κατά τη διάρκεια του κλεισίματος του
τζαμιού· όταν εντοπιστεί κάτι τέτοιο το σύστημα διακόπτει τη
διαδρομή του τζαμιού και ανάλογα με τη θέση του, αντιστρέφει την
κίνηση. Αυτή η διάταξη είναι χρήσιμη ακόμα και στην περίπτωση μη
επιθυμητής ενεργοποίησης των παραθύρων (γρύλοι τζαμιών) από
τα παιδιά που βρίσκονται μέσα στο αυτοκίνητο.
Η λειτουργία της προστασίας από το μάγκωμα ενεργοποιείται κατά
τη διάρκεια της χειροκίνητης λειτουργίας αλλά και της αυτόματης
λειτουργίας του τζαμιού. Μετά από την επέμβαση του συστήματος
προστασίας από το μάγκωμα, διακόπτεται άμεσα η διαδρομή του
τζαμιού και στη συνέχεια αντιστρέφεται. Κατά τη διάρκεια αυτού του
χρόνου δεν είναι δυνατόν να ενεργοποιήσετε με κανέναν τρόπο το
τζάμι.
ΣHMEIΩΣH Αν το σύστημα προστασίας από το μάγκωμα παρέμβει
για 5 συνεχόμενες φορές μέσα σε 1 λεπτό ή έχει βλάβη, αποκλείεται η
αυτόματη λειτουργία κατά την ανύψωση του τζαμιού, επιτρέποντάς
την μόνο με βήματα μισού δευτερολέπτου, με την ελευθέρωση του
πλήκτρου για τον επόμενο χειρισμό.
Για να αποκατασταθεί η σωστή λειτουργία του συστήματος είναι
απαραίτητο να πραγματοποιηθεί μία κίνηση του αντίστοιχου τζαμιού
προς τα κάτω.
ΣHMEIΩΣH Με το διακόπτη ανάφλεξης στη θέση STOP ή με το κλειδί
βγαλμένο, τα παράθυρα (γρύλοι των τζαμιών) παραμένουν ενεργά
για 3 λεπτά και απενεργοποιούνται άμεσα με το άνοιγμα μιας πόρτας.
ΣHMEIΩΣH Όπου υπάρχει η διάταξη προστασίας από το μάγκωμα,
πατώντας το πλήκτρο
επάνω στο τηλεχειριστήριο για
περισσότερο από 2 δευτερόλεπτα επιτυγχάνεται το άνοιγμα των
τζαμιών, ενώ πατώντας το πλήκτρο
για περισσότερο από 2
δευτερόλεπτα τα τζάμια κλείνουν.
87
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 92 of 292

Το σύστημα εναρμονίζεται με τις προδιαγραφές 2000/4/CE που
προορίζονται για την προστασία των επιβατών που προεξέχουν από
το εσωτερικό του αυτοκινήτου.
Η μη σωστή χρήση των παραθύρων (γρύλων των τζαμιών)
μπορεί να γίνει επικίνδυνη. Πριν και κατά τη διάρκεια της
ενεργοποίησής τους, βεβαιωθείτε ότι δεν υπάρχει κίνδυνος
έκθεσης των επιβατών σε τραυματισμούς που οφείλονται στην κίνηση των
τζαμιών ή σε αντικείμενα που σύρονται ή σπρώχνονται από αυτά.
Βγαίνοντας από το αυτοκίνητο, βγάζετε πάντα το κλειδί από το διακόπτη
ανάφλεξης ώστε να εμποδίσετε την τυχαία ενεργοποίηση των παραθύρων
(γρύλων των τζαμιών), η οποία θα αποτελέσει κίνδυνο για όποιον βρίσκεται
μέσα στο αυτοκίνητο.
Προγραμματισμός συστήματος παραθύρων (γρύλων τζαμιών)
Μετά από μία ενδεχόμενη αποσύνδεση της μπαταρίας ή διακοπή
της ασφάλειας, είναι απαραίτητο να προγραμματίσετε ξανά τη
λειτουργία του συστήματος.
Διαδικασία προγραμματισμού:
❒φέρτε το τζάμι που θα προγραμματιστεί στο άνω τέρμα της
διαδρομής στη χειροκίνητη λειτουργία
❒όταν φτάσει στο τέρμα της επάνω διαδρομής συνεχίστε να
κρατάτε ενεργοποιημένη την εντολή ανεβάσματος για 1 δευτ.
τουλάχιστον.
Για τις εκδόσεις/αγορές στις οποίες προβλέπεται, όταν οι μονάδες
ελέγχου δεν τροφοδοτούνται (αντικατάσταση ή αποσύνδεση
μπαταρίας και αντικατάσταση των ασφαλειών προστασίας των
μονάδων ελέγχων των γρύλων των τζαμιών), ο αυτόματος
μηχανισμός των τζαμιών πρέπει να αποκατασταθεί.Η αποκατάσταση γίνεται με τις πόρτες κλειστές όπως περιγράφεται
παρακάτω:
❒κατεβάστε τελείως το τζάμι της πόρτας του οδηγού κρατώντας
πατημένο το πλήκτρο ενεργοποίησης για τουλάχιστον 3
δευτερόλεπτα μετά το τέρμα της διαδρομής (κάτω τέρμα)
❒σηκώστε τελείως το τζάμι της πόρτας του οδηγού κρατώντας
πατημένο το πλήκτρο ενεργοποίησης για τουλάχιστον 3
δευτερόλεπτα μετά το τέρμα της διαδρομής (επάνω τέρμα)
❒επαναλάβετε με τον ίδιο τρόπο τα σημεία 1 και 2 και για την πόρτα
του συνοδηγού
❒βεβαιωθείτε για το σωστό προγραμματισμό ελέγχοντας τη σωστή
αυτόματη λειτουργία των τζαμιών.
εικ. 60A0J0170
88
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

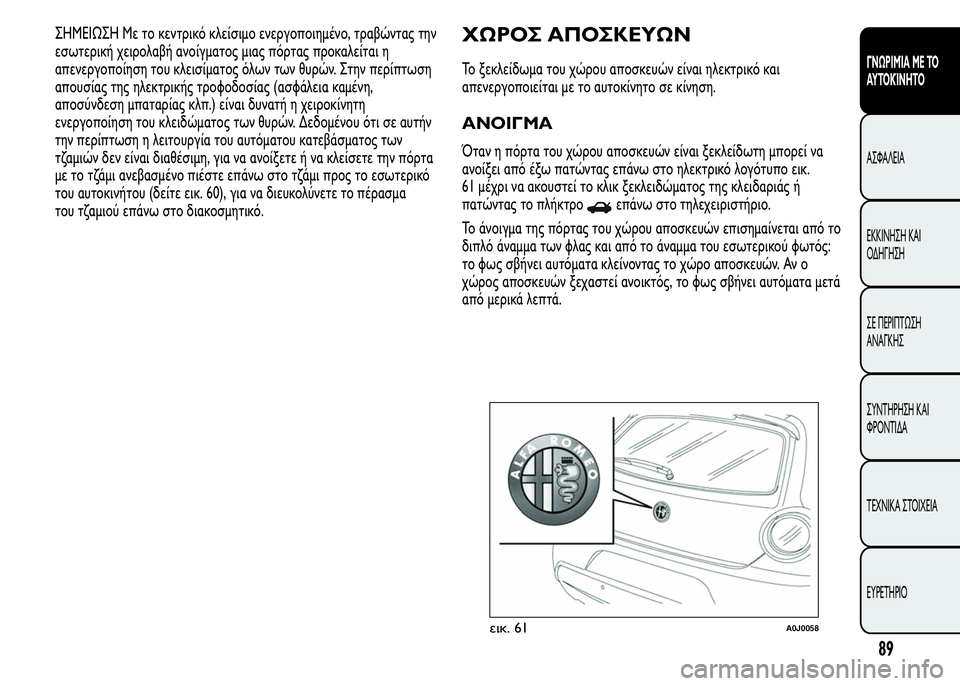

Page 93 of 292

ΣHMEIΩΣH Με το κεντρικό κλείσιμο ενεργοποιημένο, τραβώντας την
εσωτερική χειρολαβή ανοίγματος μιας πόρτας προκαλείται η
απενεργοποίηση του κλεισίματος όλων των θυρών. Στην περίπτωση
απουσίας της ηλεκτρικής τροφοδοσίας (ασφάλεια καμένη,
αποσύνδεση μπαταρίας κλπ.) είναι δυνατή η χειροκίνητη
ενεργοποίηση του κλειδώματος των θυρών. Δεδομένου ότι σε αυτήν
την περίπτωση η λειτουργία του αυτόματου κατεβάσματος των
τζαμιών δεν είναι διαθέσιμη, για να ανοίξετε ή να κλείσετε την πόρτα
με το τζάμι ανεβασμένο πιέστε επάνω στο τζάμι προς το εσωτερικό
του αυτοκινήτου (δείτε εικ. 60), για να διευκολύνετε το πέρασμα
του τζαμιού επάνω στο διακοσμητικό.ΧΩΡΟΣ ΑΠΟΣΚΕΥΩΝ
Το ξεκλείδωμα του χώρου αποσκευών είναι ηλεκτρικό και
απενεργοποιείται με το αυτοκίνητο σε κίνηση.
ΑΝΟΙΓΜΑ
Όταν η πόρτα του χώρου αποσκευών είναι ξεκλείδωτη μπορεί να
ανοίξει από έξω πατώντας επάνω στο ηλεκτρικό λογότυπο εικ.
61 μέχρι να ακουστεί το κλικ ξεκλειδώματος της κλειδαριάς ή
πατώντας το πλήκτρο
επάνω στο τηλεχειριστήριο.
Το άνοιγμα της πόρτας του χώρου αποσκευών επισημαίνεται από το
διπλό άναμμα των φλας και από το άναμμα του εσωτερικού φωτός:
το φως σβήνει αυτόματα κλείνοντας το χώρο αποσκευών. Αν ο
χώρος αποσκευών ξεχαστεί ανοικτός, το φως σβήνει αυτόματα μετά
από μερικά λεπτά.
εικ. 61A0J0058
89
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

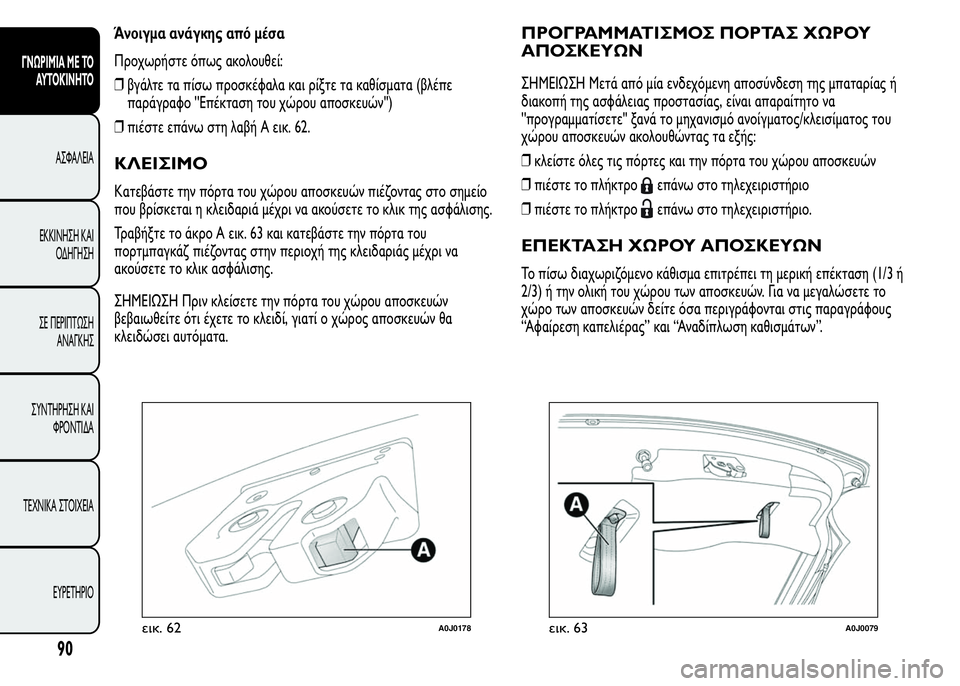

Page 94 of 292

Άνοιγμα ανάγκης από μέσα
Προχωρήστε όπως ακολουθεί:
❒βγάλτε τα πίσω προσκέφαλα και ρίξτε τα καθίσματα (βλέπε
παράγραφο ''Επέκταση του χώρου αποσκευών'')
❒πιέστε επάνω στη λαβή A εικ. 62.
ΚΛΕΙΣΙΜΟ
Κατεβάστε την πόρτα του χώρου αποσκευών πιέζοντας στο σημείο
που βρίσκεται η κλειδαριά μέχρι να ακούσετε το κλικ της ασφάλισης.
Τραβήξτε το άκρο A εικ. 63 και κατεβάστε την πόρτα του
πορτμπαγκάζ πιέζοντας στην περιοχή της κλειδαριάς μέχρι να
ακούσετε το κλικ ασφάλισης.
ΣHMEIΩΣH Πριν κλείσετε την πόρτα του χώρου αποσκευών
βεβαιωθείτε ότι έχετε το κλειδί, γιατί ο χώρος αποσκευών θα
κλειδώσει αυτόματα.
ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΠΟΡΤΑΣ ΧΩΡΟΥ
ΑΠΟΣΚΕΥΩΝ
ΣHMEIΩΣH Μετά από μία ενδεχόμενη αποσύνδεση της μπαταρίας ή
διακοπή της ασφάλειας προστασίας, είναι απαραίτητο να
''προγραμματίσετε'' ξανά το μηχανισμό ανοίγματος/κλεισίματος του
χώρου αποσκευών ακολουθώντας τα εξής:
❒κλείστε όλες τις πόρτες και την πόρτα του χώρου αποσκευών
❒πιέστε το πλήκτρο
επάνω στο τηλεχειριστήριο
❒πιέστε το πλήκτρο
επάνω στο τηλεχειριστήριο.
ΕΠΕΚΤΑΣΗ ΧΩΡΟΥ ΑΠΟΣΚΕΥΩΝ
Το πίσω διαχωριζόμενο κάθισμα επιτρέπει τη μερική επέκταση (1/3 ή
2/3) ή την ολική του χώρου των αποσκευών. Για να μεγαλώσετε το
χώρο των αποσκευών δείτε όσα περιγράφονται στις παραγράφους
“Αφαίρεση καπελιέρας” και “Αναδίπλωση καθισμάτων”.
εικ. 62A0J0178εικ. 63A0J0079
90
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 95 of 292

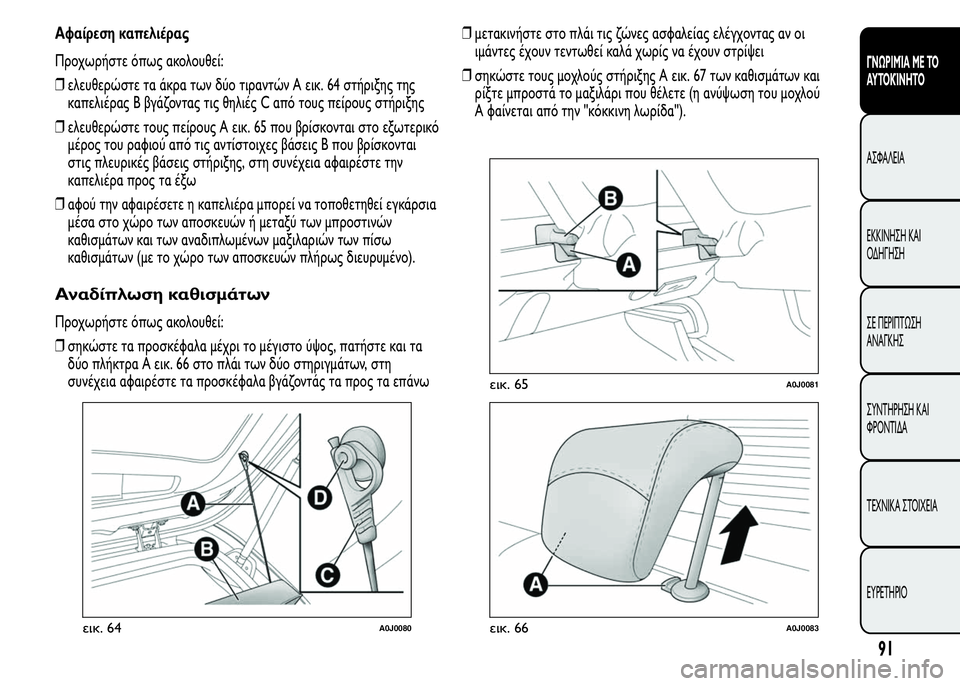

Αφαίρεση καπελιέρας
Προχωρήστε όπως ακολουθεί:
❒ελευθερώστε τα άκρα των δύο τιραντών A εικ. 64 στήριξης της
καπελιέρας Β βγάζοντας τις θηλιές C από τους πείρους στήριξης
❒ελευθερώστε τους πείρους A εικ. 65 που βρίσκονται στο εξωτερικό
μέρος του ραφιού από τις αντίστοιχες βάσεις Β που βρίσκονται
στις πλευρικές βάσεις στήριξης, στη συνέχεια αφαιρέστε την
καπελιέρα προς τα έξω
❒αφού την αφαιρέσετε η καπελιέρα μπορεί να τοποθετηθεί εγκάρσια
μέσα στο χώρο των αποσκευών ή μεταξύ των μπροστινών
καθισμάτων και των αναδιπλωμένων μαξιλαριών των πίσω
καθισμάτων (με το χώρο των αποσκευών πλήρως διευρυμένο).
Αναδίπλωση καθισμάτων
Προχωρήστε όπως ακολουθεί:
❒σηκώστε τα προσκέφαλα μέχρι το μέγιστο ύψος, πατήστε και τα
δύο πλήκτρα A εικ. 66 στο πλάι των δύο στηριγμάτων, στη
συνέχεια αφαιρέστε τα προσκέφαλα βγάζοντάς τα προς τα επάνω❒μετακινήστε στο πλάι τις ζώνες ασφαλείας ελέγχοντας αν οι
ιμάντες έχουν τεντωθεί καλά χωρίς να έχουν στρίψει
❒σηκώστε τους μοχλούς στήριξης A εικ. 67 των καθισμάτων και
ρίξτε μπροστά το μαξιλάρι που θέλετε (η ανύψωση του μοχλού
Α φαίνεται από την ''κόκκινη λωρίδα'').
εικ. 64A0J0080
εικ. 65A0J0081
εικ. 66A0J0083
91
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 96 of 292

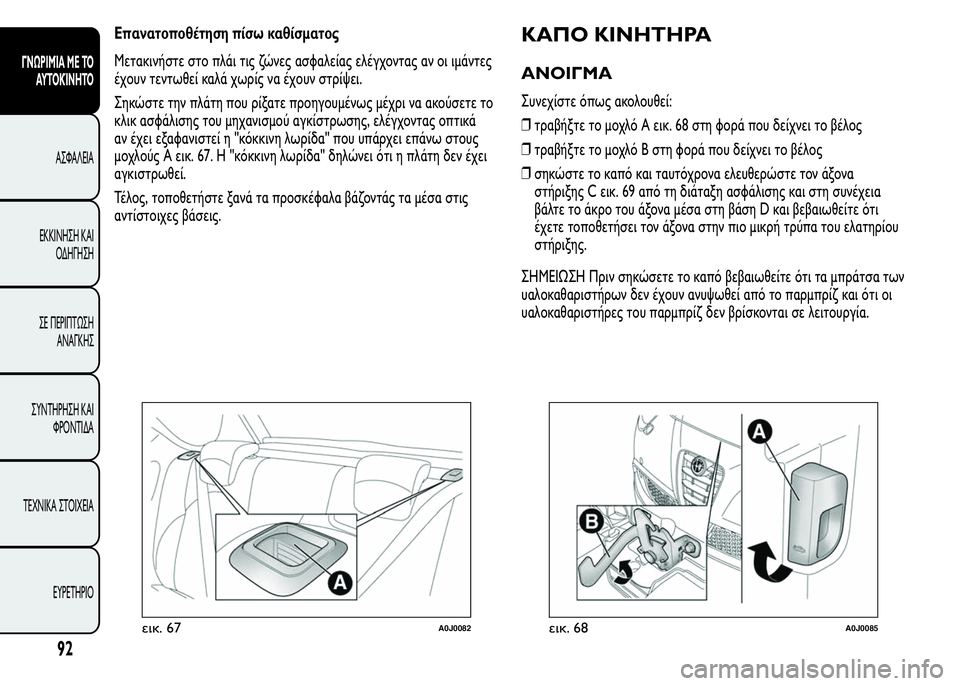

Επανατοποθέτηση πίσω καθίσματος
Μετακινήστε στο πλάι τις ζώνες ασφαλείας ελέγχοντας αν οι ιμάντες
έχουν τεντωθεί καλά χωρίς να έχουν στρίψει.
Σηκώστε την πλάτη που ρίξατε προηγουμένως μέχρι να ακούσετε το
κλικ ασφάλισης του μηχανισμού αγκίστρωσης, ελέγχοντας οπτικά
αν έχει εξαφανιστεί η ''κόκκινη λωρίδα'' που υπάρχει επάνω στους
μοχλούς A εικ. 67. Η ''κόκκινη λωρίδα'' δηλώνει ότι η πλάτη δεν έχει
αγκιστρωθεί.
Τέλος, τοποθετήστε ξανά τα προσκέφαλα βάζοντάς τα μέσα στις
αντίστοιχες βάσεις.ΚΑΠΟ ΚΙΝΗΤΗΡΑ
ΑΝΟΙΓΜΑ
Συνεχίστε όπως ακολουθεί:
❒τραβήξτε το μοχλό A εικ. 68 στη φορά που δείχνει το βέλος
❒τραβήξτε το μοχλό Β στη φορά που δείχνει το βέλος
❒σηκώστε το καπό και ταυτόχρονα ελευθερώστε τον άξονα
στήριξης C εικ. 69 από τη διάταξη ασφάλισης και στη συνέχεια
βάλτε το άκρο του άξονα μέσα στη βάση D και βεβαιωθείτε ότι
έχετε τοποθετήσει τον άξονα στην πιο μικρή τρύπα του ελατηρίου
στήριξης.
ΣHMEIΩΣH Πριν σηκώσετε το καπό βεβαιωθείτε ότι τα μπράτσα των
υαλοκαθαριστήρων δεν έχουν ανυψωθεί από το παρμπρίζ και ότι οι
υαλοκαθαριστήρες του παρμπρίζ δεν βρίσκονται σε λειτουργία.
εικ. 67A0J0082εικ. 68A0J0085
92
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
