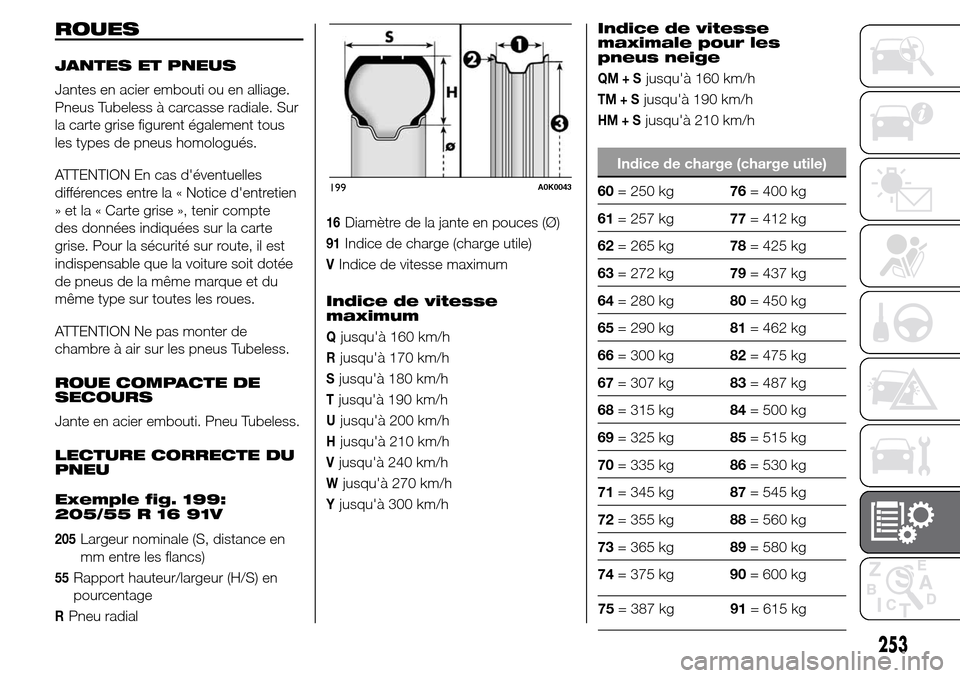

ROUES
JANTES ET PNEUS
Jantes en acier embouti ou en alliage.
Pneus Tubeless à carcasse radiale. Sur
la carte grise figurent également tous
les types de pneus homologués.
ATTENTION En cas d'éventuelles
différences entre la « Notice d'entretien
» et la « Carte grise », tenir compte
des données indiquées sur la carte
grise. Pour la sécurité sur route, il est
indispensable que la voiture soit dotée
de pneus de la même marque et du
même type sur toutes les roues.
ATTENTION Ne pas monter de
chambre à air sur les pneus Tubeless.
ROUE COMPACTE DE
SECOURS
Jante en acier embouti. Pneu Tubeless.
LECTURE CORRECTE DU
PNEU
Exemple fig. 199:
205/55 R 16 91V
205Largeur nominale (S, distance en
mm entre les flancs)
55Rapport hauteur/largeur (H/S) en
pourcentage
RPneu radial
16Diamètre de la jante en pouces (Ø)
91Indice de charge (charge utile)
VIndice de vitesse maximum
Indice de vitesse
maximum
Qjusqu'à 160 km/h
Rjusqu'à 170 km/h
Sjusqu'à 180 km/h
Tjusqu'à 190 km/h
Ujusqu'à 200 km/h
Hjusqu'à 210 km/h
Vjusqu'à 240 km/h
Wjusqu'à 270 km/h
Yjusqu'à 300 km/hIndice de vitesse
maximale pour les
pneus neige
QM+Sjusqu'à 160 km/h
TM+Sjusqu'à 190 km/h
HM+Sjusqu'à 210 km/h
Indice de charge (charge utile)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg199A0K0043
253
75= 387 kg91= 615 kg

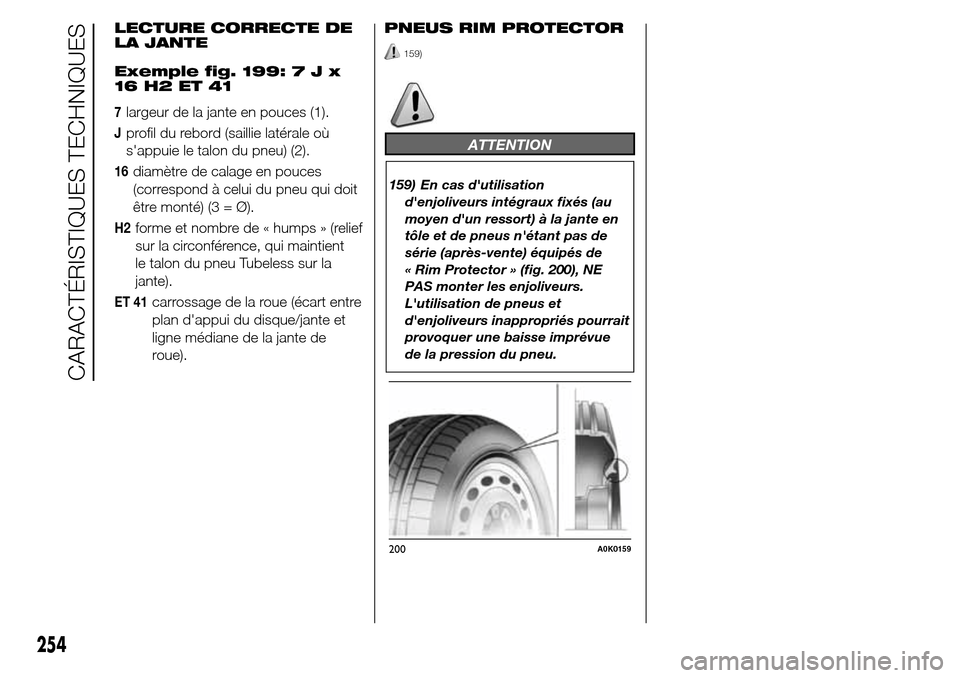

LECTURE CORRECTE DE
LA JANTE
Exemple fig. 199:7Jx
16 H2 ET 41
7largeur de la jante en pouces (1).
Jprofil du rebord (saillie latérale où
s'appuie le talon du pneu) (2).
16diamètre de calage en pouces
(correspond à celui du pneu qui doit
être monté) (3 = Ø).
H2forme et nombre de « humps » (relief
sur la circonférence, qui maintient
le talon du pneu Tubeless sur la
jante).
ET 41carrossage de la roue (écart entre
plan d'appui du disque/jante et
ligne médiane de la jante de
roue).PNEUS RIM PROTECTOR
159)
ATTENTION
159) En cas d'utilisation
d'enjoliveurs intégraux fixés (au
moyen d'un ressort) à la jante en
tôle et de pneus n'étant pas de
série (après-vente) équipés de
« Rim Protector » (fig. 200), NE
PAS monter les enjoliveurs.
L'utilisation de pneus et
d'enjoliveurs inappropriés pourrait
provoquer une baisse imprévue
de la pression du pneu.
200A0K0159
254
CARACTÉRISTIQUES TECHNIQUES

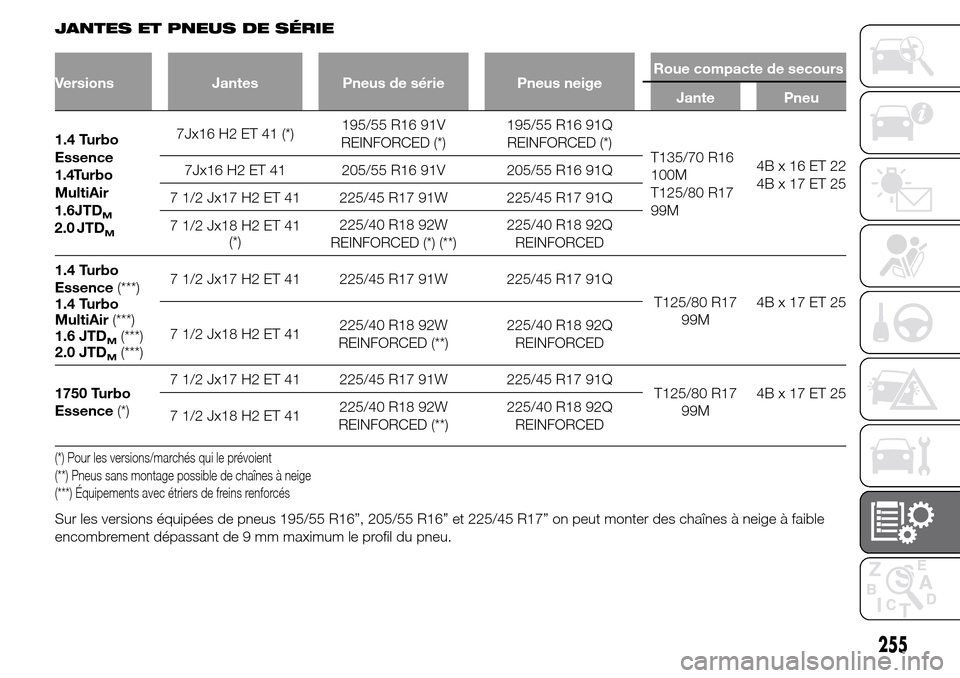

JANTES ET PNEUS DE SÉRIE
Versions Jantes Pneus de série Pneus neigeRoue compacte de secours
Jante Pneu
1.4 Turbo
Essence
1.4 Turbo
MultiAir
1.6 JTD
M2.0
JTDM
7Jx16 H2 ET 41 (*)195/55 R16 91V
REINFORCED (*)195/55 R16 91Q
REINFORCED (*)
T135/70 R16
100M
T125/80 R17
99M4Bx16ET22
4Bx17ET25 7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41
(*)225/40 R18 92W
REINFORCED (*) (**)225/40 R18 92Q
REINFORCED
1.4 Turbo
Essence(***)
1.4 Turbo
MultiAir(***)
1.6 JTD
M(***)
2.0 JTD
M(***)7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED (**)225/40 R18 92Q
REINFORCED
1750 Turbo
Essence(*)7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED (**)225/40 R18 92Q
REINFORCED
(*) Pour les versions/marchés qui le prévoient
(**) Pneus sans montage possible de chaînes à neige
(***) Équipements avec étriers de freins renforcés
Sur les versions équipées de pneus 195/55 R16”, 205/55 R16” et 225/45 R17” on peut monter des chaînes à neige à faible
encombrement dépassant de 9 mm maximum le profil du pneu.
255

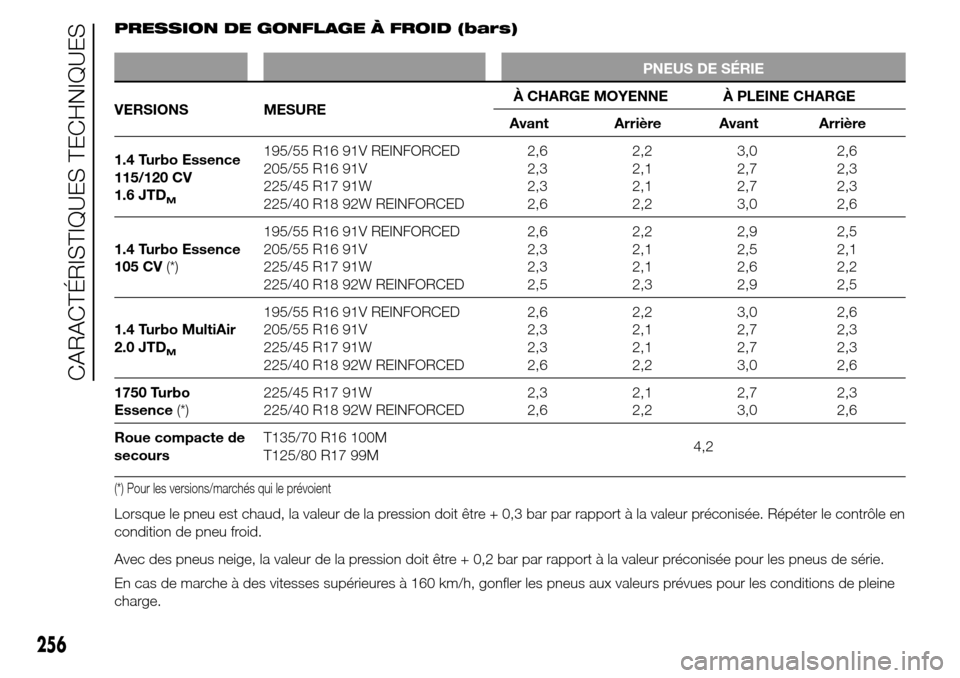

PRESSION DE GONFLAGE À FROID (bars)
PNEUS DE SÉRIE
VERSIONS MESUREÀ CHARGE MOYENNE À PLEINE CHARGE
Avant Arrière Avant Arrière
1.4 Turbo Essence
115/120 CV
1.6 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1.4 Turbo Essence
105 CV(*)195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,52,2
2,1
2,1
2,32,9
2,5
2,6
2,92,5
2,1
2,2
2,5
1.4 Turbo MultiAir
2.0 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1750 Turbo
Essence(*)225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
Roue compacte de
secoursT135/70 R16 100M
T125/80 R17 99M4,2
(*) Pour les versions/marchés qui le prévoient
Lorsque le pneu est chaud, la valeur de la pression doit être + 0,3 bar par rapport à la valeur préconisée. Répéter le contrôle en
condition de pneu froid.
Avec des pneus neige, la valeur de la pression doit être + 0,2 bar par rapport à la valeur préconisée pour les pneus de série.
En cas de marche à des vitesses supérieures à 160 km/h, gonfler les pneus aux valeurs prévues pour les conditions de pleine
charge.
256
CARACTÉRISTIQUES TECHNIQUES

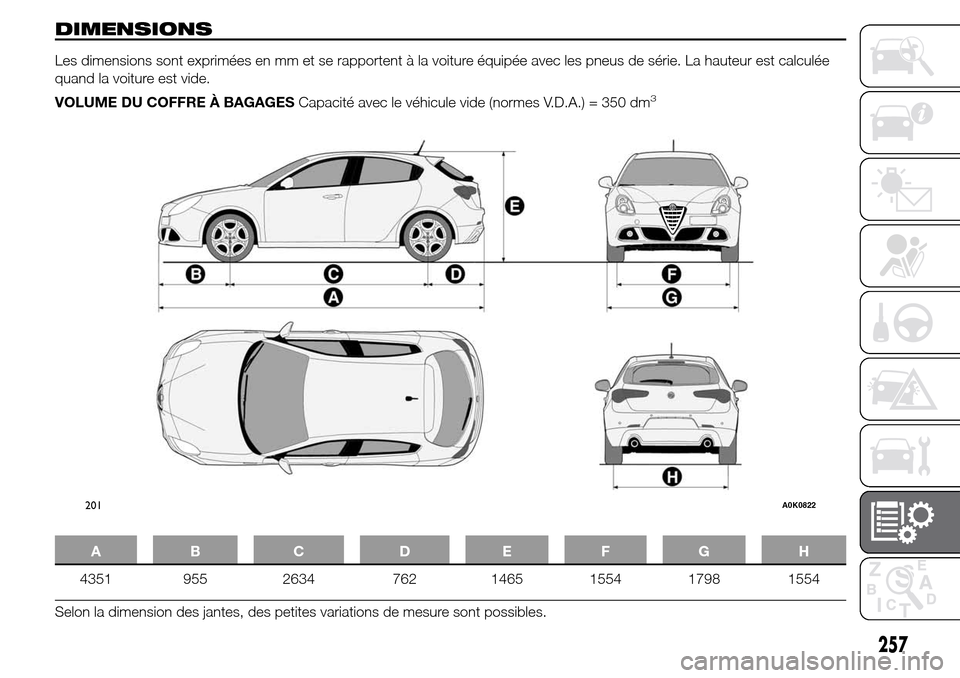

DIMENSIONS
Les dimensions sont exprimées en mm et se rapportent à la voiture équipée avec les pneus de série. La hauteur est calculée
quand la voiture est vide.
VOLUME DU COFFRE À BAGAGESCapacité avec le véhicule vide (normes V.D.A.) = 350 dm
3
AB C D EFGH
4351 955 2634 762 1465 1554 1798 1554
Selon la dimension des jantes, des petites variations de mesure sont possibles.
201A0K0822
257

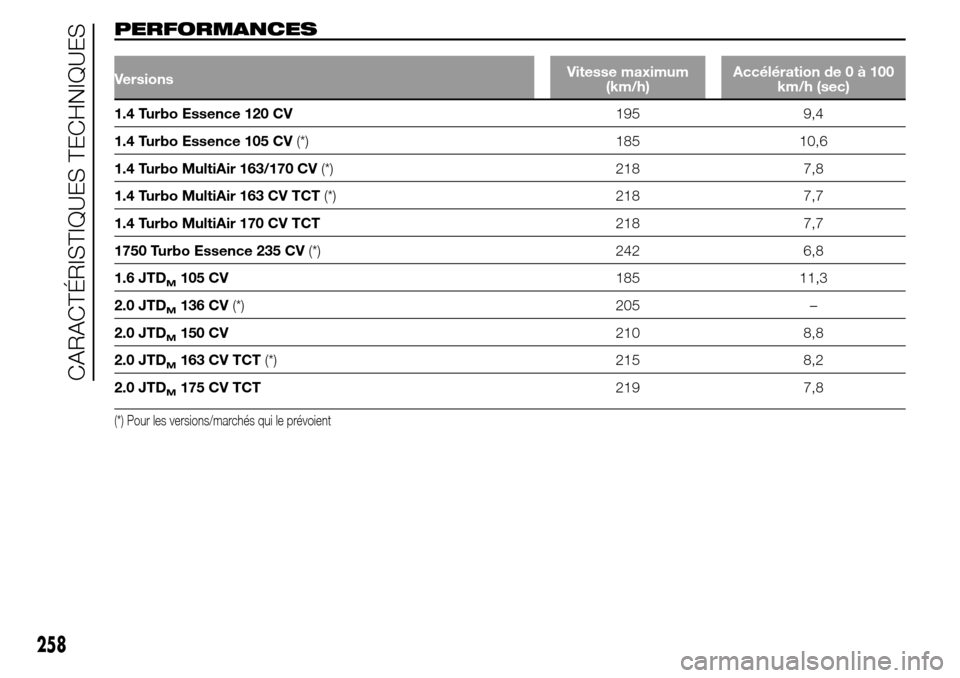

PERFORMANCES
VersionsVitesse maximum
(km/h)Accélération de0à100
km/h (sec)
1.4 Turbo Essence 120 CV195 9,4
1.4 Turbo Essence 105 CV(*) 185 10,6
1.4 Turbo MultiAir 163/170 CV(*) 218 7,8
1.4 Turbo MultiAir 163 CV TCT(*) 218 7,7
1.4 Turbo MultiAir 170 CV TCT218 7,7
1750 Turbo Essence 235 CV(*) 242 6,8
1.6 JTD
M105 CV185 11,3
2.0 JTD
M136 CV(*) 205 –
2.0 JTD
M150 CV210 8,8
2.0 JTD
M163 CV TCT(*) 215 8,2
2.0 JTD
M175 CV TCT219 7,8
(*) Pour les versions/marchés qui le prévoient
258
CARACTÉRISTIQUES TECHNIQUES

POIDS
Poids 1.4 Turbo Essence
1.4 Turbo MultiAir(*) 1.4 Turbo MultiAir(**)
Poids à vide (avec tous les liquides,
réservoir de carburant plein à 90 % et sans
options)1280 1290 1305
Charge utile y compris le conducteur (***) 505 505 505
Charges maximales autorisées (****)
1100 1100 1100 – essieu avant
– essieu arrière 850 850 850
– totale 1785 1795 1810
Charges tractables (kg)
1300 1300 1300 / 0 (****) – remorque freinée
– remorque non freinée 500 500 500
Charge maximale sur le toit : 50 50 60
Charge maximale sur la boule (remorque
freinée)60 60 60
(*) Versions avec boîte de vitesses manuelle
(**) Versions avec boîte de vitesses Alfa TCT
(***) En présence d'équipements spéciaux (toit ouvrant, dispositif d'attelage pour remorque, etc.), le poids à vide augmente et par conséquent la charge utile
diminue, dans le respect des charges maximales autorisées.
(****) Pays à climat chaud humide
259

Poids
1750 Turbo Essence 235 CV (*)1.6 JTDM
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)1320 1310
Charge utile y compris le conducteur (**) 505 505
Charges maximales autorisées (***)
1100 1100 – essieu avant
– essieu arrière 850 850
– totale 1825 1815
Charges tractables (kg)
1300
1300 – remorque freinée
– remorque non freinée 500 500
Charge maximale sur le toit : 50 50
Charge maximale sur la boule (remorque freinée) 60 60
(*) Pour les versions/marchés qui le prévoient
(**) En présence d'équipements spéciaux (toit ouvrant, dispositif d'attelage pour remorque, etc.), le poids à vide augmente et par conséquent la charge utile
diminue, dans le respect des charges maximales autorisées.
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au
conducteur qui est tenu à respecter les charges maximales autorisées.
