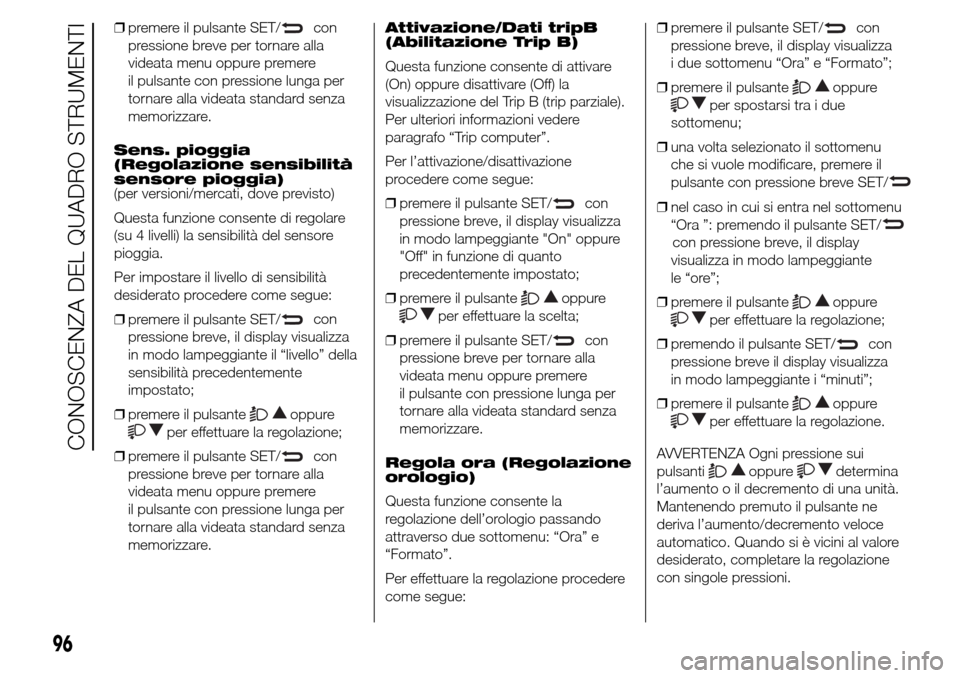

❒premere il pulsante SET/con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.
Sens. pioggia
(Regolazione sensibilità
sensore pioggia)
(per versioni/mercati, dove previsto)
Questa funzione consente di regolare
(su 4 livelli) la sensibilità del sensore
pioggia.
Per impostare il livello di sensibilità
desiderato procedere come segue:
❒premere il pulsante SET/
con
pressione breve, il display visualizza
in modo lampeggiante il “livello” della
sensibilità precedentemente
impostato;
❒premere il pulsante
oppure
per effettuare la regolazione;
❒premere il pulsante SET/
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.Attivazione/Dati tripB
(Abilitazione Trip B)
Questa funzione consente di attivare
(On) oppure disattivare (Off) la
visualizzazione del Trip B (trip parziale).
Per ulteriori informazioni vedere
paragrafo “Trip computer”.
Per l’attivazione/disattivazione
procedere come segue:
❒premere il pulsante SET/
con
pressione breve, il display visualizza
in modo lampeggiante "On" oppure
"Off" in funzione di quanto
precedentemente impostato;
❒premere il pulsante
oppure
per effettuare la scelta;
❒premere il pulsante SET/
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.
Regola ora (Regolazione
orologio)
Questa funzione consente la
regolazione dell’orologio passando
attraverso due sottomenu: “Ora” e
“Formato”.
Per effettuare la regolazione procedere
come segue:❒premere il pulsante SET/
con
pressione breve, il display visualizza
i due sottomenu “Ora” e “Formato”;
❒premere il pulsante
oppure
per spostarsi tra i due
sottomenu;
❒una volta selezionato il sottomenu
che si vuole modificare, premere il
pulsante con pressione breve SET/
❒nel caso in cui si entra nel sottomenu
“Ora ”: premendo il pulsante SET/
con pressione breve, il display
visualizza in modo lampeggiante
le “ore”;
❒premere il pulsante
oppure
per effettuare la regolazione;
❒premendo il pulsante SET/
con
pressione breve il display visualizza
in modo lampeggiante i “minuti”;
❒premere il pulsante
oppure
per effettuare la regolazione.
AVVERTENZA Ogni pressione sui
pulsanti
oppuredetermina
l’aumento o il decremento di una unità.
Mantenendo premuto il pulsante ne
deriva l’aumento/decremento veloce
automatico. Quando si è vicini al valore
desiderato, completare la regolazione
con singole pressioni.
96
CONOSCENZA DEL QUADRO STRUMENTI

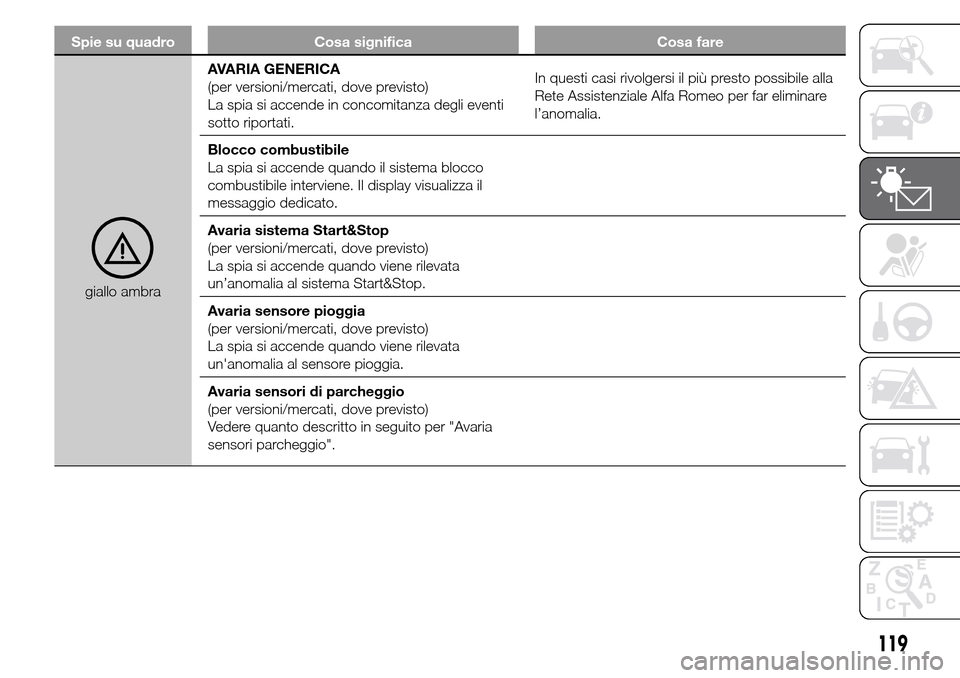

Spie su quadro Cosa significa Cosa fare
giallo ambraAVARIA GENERICA
(per versioni/mercati, dove previsto)
La spia si accende in concomitanza degli eventi
sotto riportati.In questi casi rivolgersi il più presto possibile alla
Rete Assistenziale Alfa Romeo per far eliminare
l’anomalia.
Blocco combustibile
La spia si accende quando il sistema blocco
combustibile interviene. Il display visualizza il
messaggio dedicato.
Avaria sistema Start&Stop
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata
un’anomalia al sistema Start&Stop.
Avaria sensore pioggia
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata
un'anomalia al sensore pioggia.
Avaria sensori di parcheggio
(per versioni/mercati, dove previsto)
Vedere quanto descritto in seguito per "Avaria
sensori parcheggio".
119

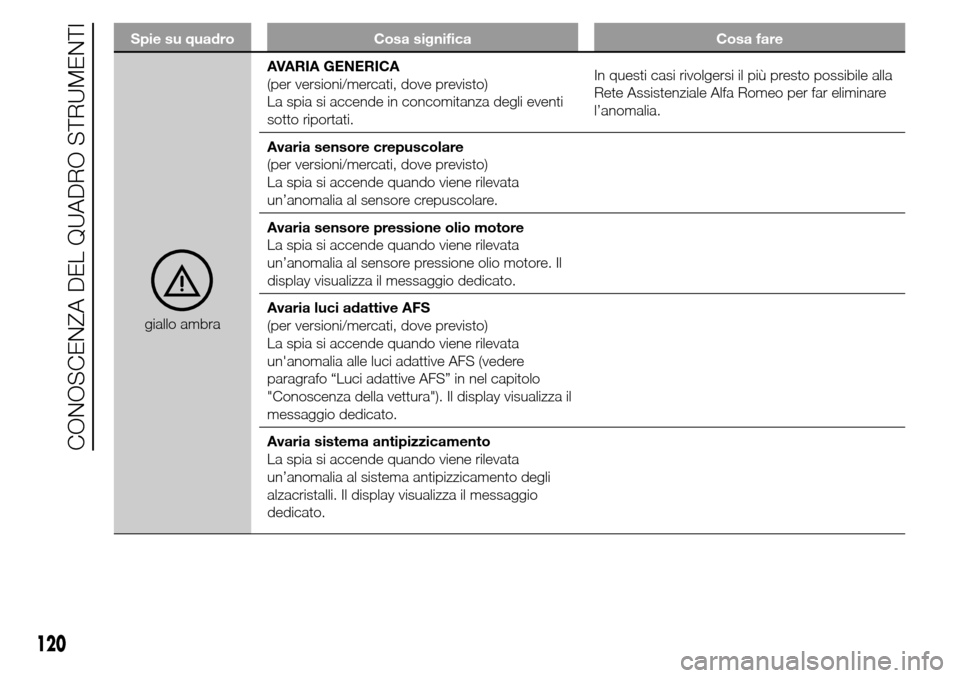

Spie su quadro Cosa significa Cosa fare
giallo ambraAVARIA GENERICA
(per versioni/mercati, dove previsto)
La spia si accende in concomitanza degli eventi
sotto riportati.In questi casi rivolgersi il più presto possibile alla
Rete Assistenziale Alfa Romeo per far eliminare
l’anomalia.
Avaria sensore crepuscolare
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata
un’anomalia al sensore crepuscolare.
Avaria sensore pressione olio motore
La spia si accende quando viene rilevata
un’anomalia al sensore pressione olio motore. Il
display visualizza il messaggio dedicato.
Avaria luci adattive AFS
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata
un'anomalia alle luci adattive AFS (vedere
paragrafo “Luci adattive AFS” in nel capitolo
"Conoscenza della vettura"). Il display visualizza il
messaggio dedicato.
Avaria sistema antipizzicamento
La spia si accende quando viene rilevata
un’anomalia al sistema antipizzicamento degli
alzacristalli. Il display visualizza il messaggio
dedicato.
120
CONOSCENZA DEL QUADRO STRUMENTI

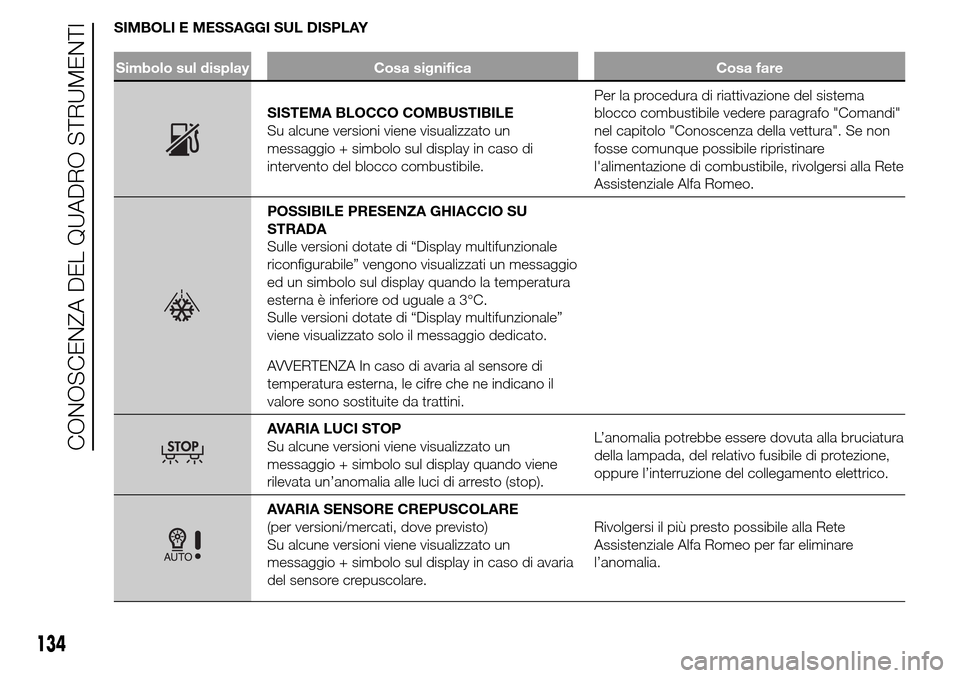

SIMBOLI E MESSAGGI SUL DISPLAY
Simbolo sul display Cosa significa Cosa fare
SISTEMA BLOCCO COMBUSTIBILE
Su alcune versioni viene visualizzato un
messaggio + simbolo sul display in caso di
intervento del blocco combustibile.Per la procedura di riattivazione del sistema
blocco combustibile vedere paragrafo "Comandi"
nel capitolo "Conoscenza della vettura". Se non
fosse comunque possibile ripristinare
l'alimentazione di combustibile, rivolgersi alla Rete
Assistenziale Alfa Romeo.
POSSIBILE PRESENZA GHIACCIO SU
STRADA
Sulle versioni dotate di “Display multifunzionale
riconfigurabile” vengono visualizzati un messaggio
ed un simbolo sul display quando la temperatura
esterna è inferiore od uguale a 3°C.
Sulle versioni dotate di “Display multifunzionale”
viene visualizzato solo il messaggio dedicato.
AVVERTENZA In caso di avaria al sensore di
temperatura esterna, le cifre che ne indicano il
valore sono sostituite da trattini.
AVARIA LUCI STOP
Su alcune versioni viene visualizzato un
messaggio + simbolo sul display quando viene
rilevata un’anomalia alle luci di arresto (stop).L’anomalia potrebbe essere dovuta alla bruciatura
della lampada, del relativo fusibile di protezione,
oppure l’interruzione del collegamento elettrico.
AVARIA SENSORE CREPUSCOLARE
(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un
messaggio + simbolo sul display in caso di avaria
del sensore crepuscolare.Rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo per far eliminare
l’anomalia.
134
CONOSCENZA DEL QUADRO STRUMENTI

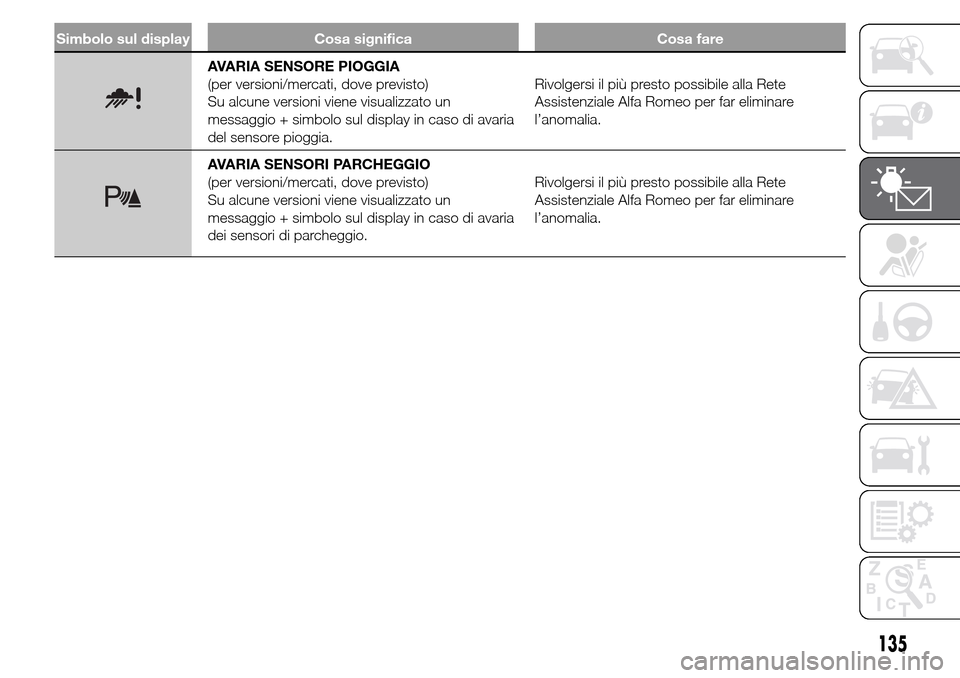

Simbolo sul display Cosa significa Cosa fare
AVARIA SENSORE PIOGGIA
(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un
messaggio + simbolo sul display in caso di avaria
del sensore pioggia.Rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo per far eliminare
l’anomalia.
AVARIA SENSORI PARCHEGGIO
(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un
messaggio + simbolo sul display in caso di avaria
dei sensori di parcheggio.Rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo per far eliminare
l’anomalia.
135

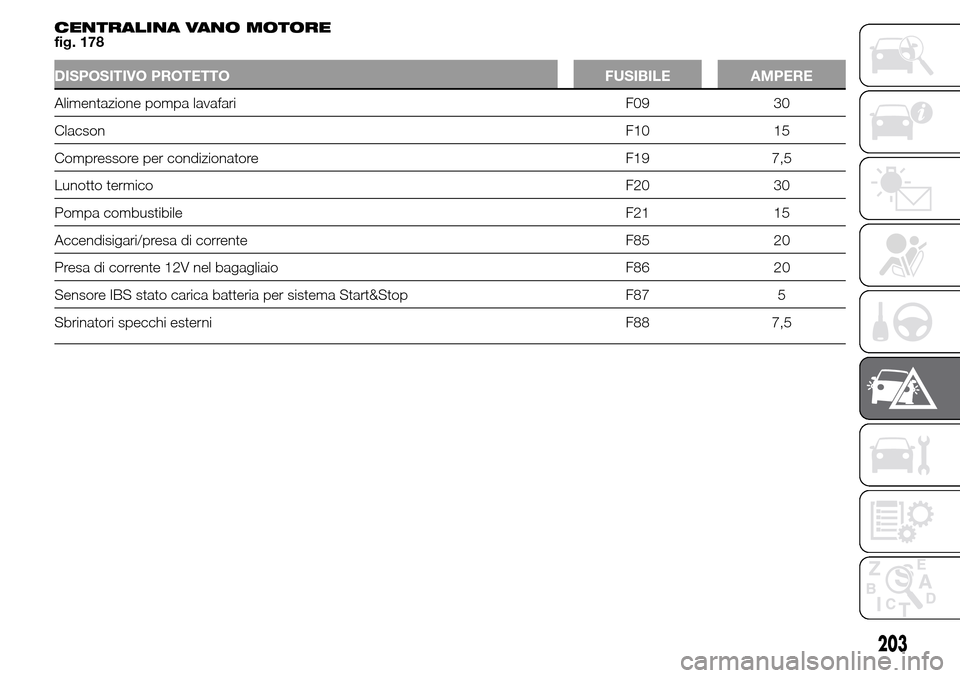

CENTRALINA VANO MOTORE
fig. 178
DISPOSITIVO PROTETTO FUSIBILE AMPERE
Alimentazione pompa lavafari F09 30
ClacsonF10 15
Compressore per condizionatore F19 7,5
Lunotto termicoF20 30
Pompa combustibile F21 15
Accendisigari/presa di corrente F85 20
Presa di corrente 12V nel bagagliaio F86 20
Sensore IBS stato carica batteria per sistema Start&Stop F87 5
Sbrinatori specchi esterni F88 7,5
203

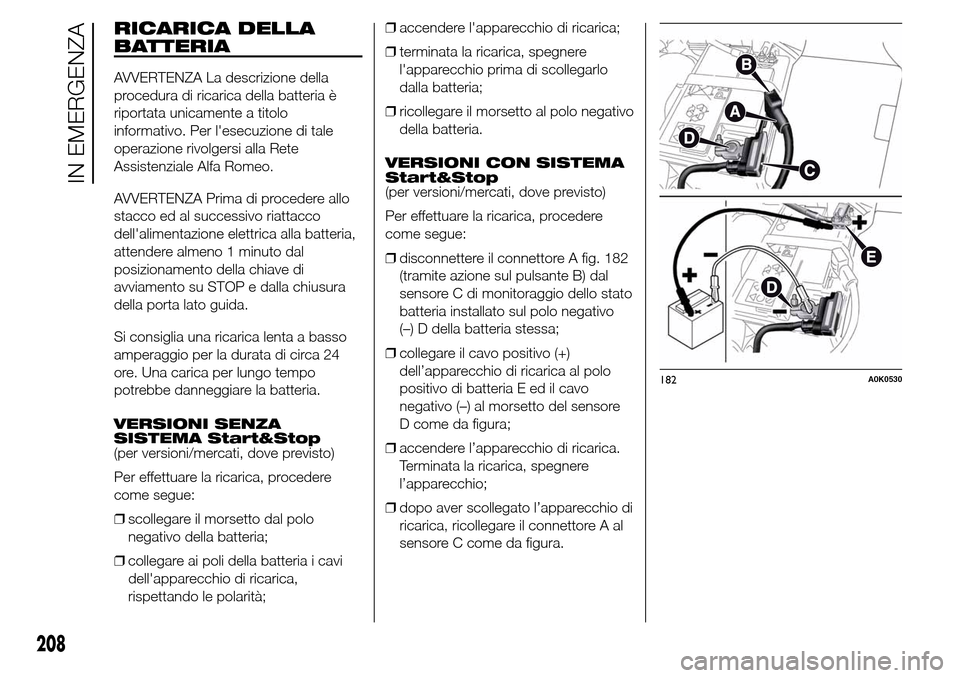

RICARICA DELLA
BATTERIA
AVVERTENZA La descrizione della
procedura di ricarica della batteria è
riportata unicamente a titolo
informativo. Per l'esecuzione di tale
operazione rivolgersi alla Rete
Assistenziale Alfa Romeo.
AVVERTENZA Prima di procedere allo
stacco ed al successivo riattacco
dell'alimentazione elettrica alla batteria,
attendere almeno 1 minuto dal
posizionamento della chiave di
avviamento su STOP e dalla chiusura
della porta lato guida.
Si consiglia una ricarica lenta a basso
amperaggio per la durata di circa 24
ore. Una carica per lungo tempo
potrebbe danneggiare la batteria.
VERSIONI SENZA
SISTEMA Start&Stop
(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedere
come segue:
❒scollegare il morsetto dal polo
negativo della batteria;
❒collegare ai poli della batteria i cavi
dell'apparecchio di ricarica,
rispettando le polarità;❒accendere l'apparecchio di ricarica;
❒terminata la ricarica, spegnere
l'apparecchio prima di scollegarlo
dalla batteria;
❒ricollegare il morsetto al polo negativo
della batteria.
VERSIONI CON SISTEMA
Start&Stop
(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedere
come segue:
❒disconnettere il connettore A fig. 182
(tramite azione sul pulsante B) dal
sensore C di monitoraggio dello stato
batteria installato sul polo negativo
(–) D della batteria stessa;
❒collegare il cavo positivo (+)
dell’apparecchio di ricarica al polo
positivo di batteria E ed il cavo
negativo (–) al morsetto del sensore
D come da figura;
❒accendere l’apparecchio di ricarica.
Terminata la ricarica, spegnere
l’apparecchio;
❒dopo aver scollegato l’apparecchio di
ricarica, ricollegare il connettore A al
sensore C come da figura.
182A0K0530
208
IN EMERGENZA

– sostituzione lampade................. 196
Lunga inattività della vettura ........... 177
Manutenzione e cura
– controlli periodici ....................... 220
– utilizzo gravoso della vettura ...... 220
Manutenzione programmata .......... 212
Menu di Setup ............................... 93
Montaggio seggiolino
"Universale".................................. 146
Motore ........................................... 243
– livello liquido impianto
raffreddamento motore.............. 225
– marcatura.................................. 239
Olio motore
– consumo ................................... 225
– verifica del livello ........................ 224
Pesi .............................................. 259
Piano di manutenzione
programmata ............................... 213
Plafoniera luce di cortesia
– sostituzione lampade................. 198
Plafoniere ....................................... 44
– Plafoniera anteriore.................... 44
– Plafoniera bagagliaio ................. 46
– Plafoniera cassetto
portaoggetti .............................. 46
– Plafoniera posteriore.................. 45
– Plafoniere luci di cortesia ........... 45
Pneumatici da neve........................ 176
Pneumatici– Fix&Go Automatic (kit) ............... 187
– lettura corretta dello
pneumatico ............................... 253
– pressioni di gonfiaggio ............... 256
Portamontete ................................. 51
Portapacchi/portasci ...................... 64
Porte .............................................. 54
– Blocco/sblocco centralizzato
porte ......................................... 54
– Dispositivo sicurezza bambini .... 55
Posacenere .................................... 51
Predisposizione per montaggio
seggiolino "Isofix" ......................... 149
Prese di corrente ............................ 50
Prestazioni ..................................... 258
Pretensionatori ............................... 143
– Limitatori di carico ..................... 143
Proiettori
– sostituzione lampade................. 194
Protezione dell'ambiente ................ 87
Pulizia cristalli ................................. 40
Pulizia e manutenzione
– carrozzeria ................................ 233
– interni vettura ............................ 235
– parti in plastica e rivestite .......... 235
– parti rivestite in vera pelle .......... 235
– proiettori anteriori ...................... 234
– sedili e parti in tessuto ............... 235
– sedili in pelle .............................. 235
Pulsante TRIP ................................ 107Pulsanti di comando ...................... 93
Quadro e strumenti di bordo ......... 103
– Display multifunzionale .............. 103
– Display multifunzionale
riconfigurabile ............................ 104
Rifornibilità .................................... 86
Rifornimenti .................................... 262
Rifornimento della vettura ........... 85-86
Rim Protector (pneumatici) ............. 254
Riscaldatore supplementare ........... 36
Risparmio combustibile .................. 174
Ruote e pneumatici ........................ 229
– pressione di gonfiaggio
pneumatici ................................ 256
– ruota di scorta ........................... 253
– sostituzione ruota ...................... 181
Ruote ............................................. 253
– cerchi e pneumatici ................... 253
Sedili ............................................. 16
– Sedili anteriori ............................ 16
Sensore crepuscolare .................... 38
Sensore pioggia ............................. 41
Sensori di parcheggio .................... 82
Side Bag (Air bag laterali
anteriori) ....................................... 15
Simbologia ..................................... 10
Sistema ABS.................................. 66
Sistema "Alfa DNA" ........................ 70
– Modalità di guida ....................... 70
INDICE ALFABETICO
7
