2015 Alfa Romeo 4C nastavení

GRAFICKÝ PŘEHLED
.
PŘEDNÍ SVĚTLOMETY
❒Typy žárovek .......................................127
❒Denní světla ........................................ 28
❒Poziční/potkávací světla ...................... 28
❒Dálkové světlomety ............................. 28
❒Výměna žárovek .................................126
KOLA
❒Ráfky a pneumatiky ............................171
❒Tlak v pneumatikách ............................174
❒Oprava kola ........................................119
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
❒Nastavení ............................................ 18
❒Sklopení ............................................. 18
DVEŘE
❒Centrální odemknutí/zamknutí ............. 37
BRZDOVÁ KAPALINA / KAPALINA
DO OSTŘIKOVAČŮ
❒Kontrola hladin ....................................147
STÍRAČ
❒Fungování ........................................... 29
❒Výměna stírací lišty ..............................156
TAŽNÉ OKO
❒Hák .....................................................138
1A0L0120
5

.

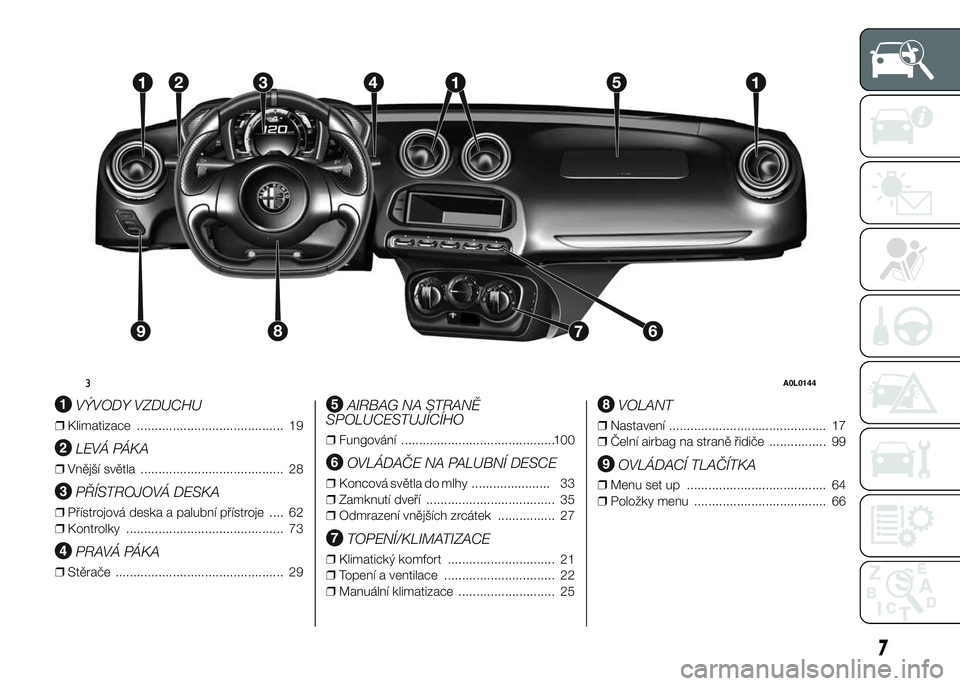

VÝVODY VZDUCHU
❒Klimatizace ......................................... 19
LEVÁ PÁKA
❒Vnější světla ........................................ 28
PŘÍSTROJOVÁ DESKA
❒Přístrojová deska a palubní přístroje .... 62
❒Kontrolky ............................................ 73
PRAVÁ PÁKA
❒Stěrače ............................................... 29
AIRBAG NA STRANĚ
SPOLUCESTUJÍCÍHO
❒Fungování ...........................................100
OVLÁDAČE NA PALUBNÍ DESCE
❒Koncová světla do mlhy ...................... 33
❒Zamknutí dveří .................................... 35
❒Odmrazení vnějších zrcátek ................ 27
TOPENÍ/KLIMATIZACE
❒Klimatický komfort .............................. 21
❒Topení a ventilace ............................... 22
❒Manuální klimatizace ........................... 25
VOLANT
❒Nastavení ............................................ 17
❒Čelní airbag na straně řidiče ................ 99
OVLÁDACÍ TLAČÍTKA
❒Menu set up ....................................... 64
❒Položky menu ..................................... 66
3A0L0144
7

.
SEDADLA
❒Nastavení v podélném směru .............. 15
❒Nastavení opěradla ............................. 16
ELEKTRICKÉ OVLÁDAČE OKEN
❒Fungování........................................... 0
ŘAZENÍ
❒Používání převodovky .........................106
VÝSTRAŽNÁ SVĚTLA
❒Fungování ........................................... 33
SYSTÉM ALFA D.N.A.
❒Fungování ........................................... 46
PARKOVACÍ BRZDA
❒Fungování ...........................................105
ZAPALOVAČ CIGARET /
PROUDOVÁ ZÁSUVKA
❒Proudová zásuvka .............................. 35
❒Zapalovač cigaret ............................... 35
BEZPEČNOSTNÍ PÁSY
❒Použití ................................................ 92
❒Upozornění ......................................... 92
4A0L0009
8
GRAFICKÝ PŘEHLED

Spínací skříňka zapalování je vybavena
pojistným mechanismem, díky němuž
při neúspěšném pokusu o nastartování
motoru je nutno přepnout klíček v
zapalování nejdříve na STOP a teprve
pak zopakovat pokus o nastartování.
2) 3)
ZÁMEK ŘÍZENÍ
Zapnutí
S klíčkem zapalování v poloze STOP jej
vyjměte a pootočením volantu zámek
zamkněte.
Odemknutí
Při otáčení klíčku na MAR lehce
pohněte volantem.
4) 5)
POZOR
2) Po neoprávněné manipulaci se
spínací skříňkou zapalování (např.
při pokusu o odcizení vozidla) ji
před cestou nechejte zkontrolovat
u specializované servisní sítě
Alfa Romeo.3) Při vystoupení vozidla
nezapomeňte vyjmout klíček ze
zapalování, aby nikdo nemohl
nevyžádaně manipulovat s
ovládači. Nezapomeňte zatáhnout
parkovací brzdu. Ve vozidle bez
dozoru dospělého nikdy
nenechávejte děti.
4) V rámci poprodejního
dovybavování vozidla je přísně
zakázáno upravovat řízení nebo
volantový hřídel (např. při montáži
imobilizéru) způsobem, jímž by
se mohly snížit výkony systému.
Jednak by pozbyla platnost
záruka, jednak by to mohlo
způsobit velmi vážné problémy z
hlediska bezpečnosti i neshodu
s homologací vozidla.
5) Nikdy nevytahujte klíček ze
zapalování za jízdy vozidla. Volant
by se automaticky zablokoval při
prvním natočení. To samozřejmě
platí i při tažení vozidla.
SEDADLA
NASTAVENÍ
Nastavení v podélném
směru
(u příslušné verze vozidla)
Zvedněte páku A obr. 10 a zatlačte
sedadlo vpřed nebo vzad: v poloze
řízení musejí ruce spočívat na věnci
volantu.
6) 7)
Alfa Romeo doporučuje: sedadlo je
nutno nastavit tak, aby při sešlápnutí
brzdového pedálu na doraz na něj
doléhala celá šlapka nohy; pravá noha
přitom musí nadále zůstat mírně
pokrčená. Tím bude zajištěno, že v
případě nouze řidič nadále dokáže
vyvodit dostatečnou sílu pro sešlápnutí
brzdového pedálu a zároveň se při
nehodě sníží riziko zranění nohy.
10A0L0011
15

Nastavení sklonu
opěradla
(u příslušné verze vozidla)
Zvedněte páku B obr. 11 a současně
nastavte sklon opěradla.
Vzhledem ke sportovnímu uspořádání
vozidla lze sklon opěradla nastavit
do jedné ze tří poloh.
6) 8)2)
Alfa Romeo doporučuje: při průjezdu
zatáčkou musí opěradlo poskytovat
řidiči správnou oporu i z boku. Pro
zajištění správné opory je nutno
opěradlo nastavit téměř svisle tak, aby
na něj řádně doléhal celý trup.Výškové nastavení
(u příslušné verze vozidla)
Pro zajištění optimální jízdní polohy je
možné nastavit i výšku sedadel. Pro
toto nastavení je nezbytné servisní
nářadí: obraťte se na specializovanou
servisní síť Alfa Romeo.
Alfa Romeo doporučuje: sedadlo je
nutno nastavit co nejníže, aby řidič lépe
vnímal pohyby auta a citlivěji pracoval
s volantem. Výšku sedadla je nutno
stanovit podle postavy řidiče: větší
citlivost, kterou lze dosáhnout co
nejnižší polohou těla při sezení
za volantem, nesmí být na úkor výhledu
z vozidla. V případě potřeby se
doporučuje nejdříve nastavit výšku
sedadla, a teprve pak nastavit sedadlo
v podélném směru, sklon opěradla a
polohu za volantem.
POZOR
6) Nastavení se smí provádět
výhradně ve stojícím vozidle.
7) Uvolněte páku a pohybem
dopředu a dozadu zkontrolujte,
zda sedadlo dobře sedí ve
vodidlech. Pokud by nebylo
sedadlo řádně zajištěno, mohlo by
jeho nenadálé posunutí způsobit
ztrátu kontroly nad vozidlem.
8) V zájmu maximální bezpečnosti
mějte opěradlo ve vzpřímené
poloze, opírejte se o ně zády a
mějte na paměti, že pás musí
dobře přiléhat k hrudi a k bokům.
11A0L0117
16
SEZNÁMENÍ S VOZIDLEM

UPOZORNĚNÍ
2) Textilní potahy sedadel jsou
dimenzovány tak, aby vydržely
dlouhodobé opotřebením
normálním používání vozidla.
Přesto je zcela nezbytné se
vyvarovat nadměrného a/nebo
dlouhodobého odírání doplňky
oděvů, jako jsou různé kovové
spony, suché zipy apod., protože
pokud by tyto doplňky působily
vždy na stejné místo tkaniny,
mohly by zpřetrhat vlákna a tím
potah poškodit.
VOLANT
Nastavení
Polohu volantu lze nastavit v obou
osách.
Nastavení: uvolněte páku A obr. 12
zatlačením dopředu (poloha 1); Po
nastavení zablokujte páku A přitažením
směrem k volantu (poloha 2).
9) 10)
Alfa Romeo doporučuje: po nastavení
sedadla v podélném směru a sklonu
opěradla je možné začít nastavovat
volant. Pro zkontrolování, zda se volant
nachází ve správné poloze, natáhněte
levou ruku tak, aby zápěstí dosáhlo
na nejvyšší část volantu (bez uchopení
volantu). Zády se přitom musíte opírat o
opěradlo. V této poloze uchopte věnec
volantu v poloze "9:15 hodin" (tzn. že
si volant představíte jako ciferník a
jednu ruku dáte na 9 hodinu, druhou na
15 minut): paže by měla svírat s
předloktím úhel 90 stupňů. V této
poloze budete moc mít volant zcela
pod kontrolou se zárukou, že jej při
průjezdu zatáčkou budete používat jako
přesný nástroj a nebudete se jej jen
držet. Tato poloha za volantem je navíc
ergonomicky nejsprávnější, takže se
řízením unavíte jen minimálně.
12A0L0012
17

POZOR
9) Volant se smí nastavovat pouze se
stojícím vozidlem.
10) Je přísně zakázáno při
poprodejním dovybavování vozidla
(např. při montáži imobilizéru)
upravovat řízení nebo volantový
hřídel způsobem, jímž by se mohly
snížit výkony systému, čímž by
se zneplatnila záruka a mohly by
vzniknout vážné problémy z
hlediska bezpečnosti nebo
slučitelnosti s homologací vozidla.
ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ
ZRCÁTKO
Nastavení
Zrcátko lze pákou A obr. 13 nastavit do
normální polohy nebo do polohy proti
oslnění.
VNĚJŠÍ ZPĚTNÁ
ZRCÁTKA
Elektrické nastavení
Zrcátka lze nastavit pouze s klíčkem
zapalování na MAR.
Zvolte zrcátko ovládačem A obr. 14:
❒ovládač v poloze 1: volba levého
zrcátka;
❒ovládač v poloze 2: volba pravého
zrcátka.Nastavení polohy zrcátka: stiskem
tlačítka B v požadovaném směru
nastavení podle šipek na tlačítku.
11)
UPOZORNĚNÍ Po nastavení zrcátek
otočte ovládač A do polohy 0, aby se
předešlo nevyžádanému ovládání.
Alfa Romeo doporučuje: vnější zpětná
zrcátka nastavte tak, aby se
minimalizovaly "slepé úhly" ve výhledu.
13A0L0013
14A0L0014
18
SEZNÁMENÍ S VOZIDLEM

18A0L0017
20
SEZNÁMENÍ S VOZIDLEM
KLIMATIZACE
PROSTŘEDNÍ/BOČNÍ
VÝVODY VZDUCHU
A - Prostřední vývody vzduchu s
nastavením intenzity a směru proudu
vzduchuobr. 17
B - Boční vývody vzduchu s nastavením
intenzity a směru proudu vzduchu obr.
18
C - Pevné boční vývody vzduchu obr.
18
Manuálním nastavením žeber uvnitř
vývodu vzduchu lze vývod nastavit do
požadované polohy nebo jej zcela
zavřít.
17A0L0016
